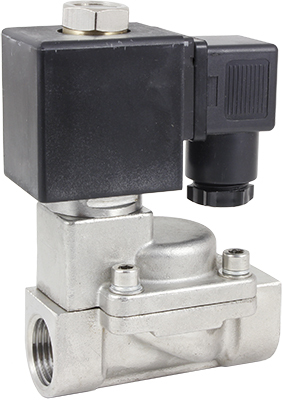

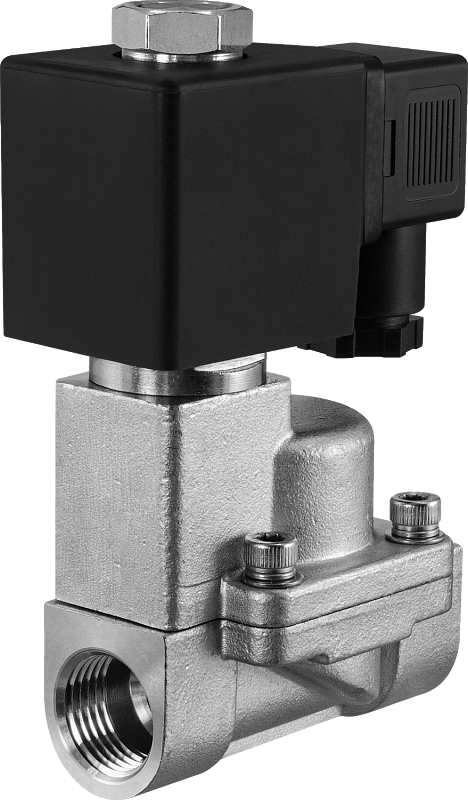

Соленоидный клапан (электромагнитный) AR-YCP32

Клапан соленоидный нормально открытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла, спирт
Температура рабочей среды: −20...180°С
Рабочее давление: 0,05…1,6 MПa
Диаметр условного прохода: 12...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G2"

В закладки

от 8 299 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Оплата

Описание

Конфигуратор
Все со склада (60)
Все модификации (112)
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

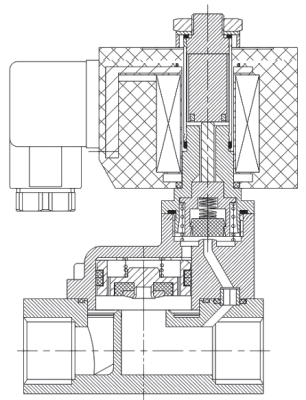

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...180°С
Рабочее давление	0,05…1,6 MПa
Диаметр условного прохода	12...50 мм
Присоединение	Резьбовое G⅜"...G2"
Катушка	S21H, IP65 Энергосберегающая ASE21H*, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	S21H: 22 ВА (АС), 15 Вт (DC) ASE21H: 5,5 ВА (АС), 12 Вт (DC) ASEx1320: 28 ВА (AC), 20 Вт (DC) ASEx282: 24 ВА (AC), 17 Вт (DC)

* Для установки катушки ASE21H на клапан нужна рассверловка до ∅ 15 мм металлической пластины верхней части катушки
** Кроме ASE21H и ASEx1320

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-YCP3212 GSP	12	3,8	G⅜"	0,05	1,6	S21H, ASE21H, ASEx1320, ASEx282	0,81
AR-YCP3215 GSP	15	3,8	G½"				0,81
AR-YCP3220 GSP	20	8	G¾"				1,12
AR-YCP3225 GSP	25	10	G1"				1,47
AR-YCP3232 GSP	32	20	G1¼"				2,67
AR-YCP3240 GSP	40	25	G1½"				2,46
AR-YCP3250 GSP	50	41	G2"				3,59

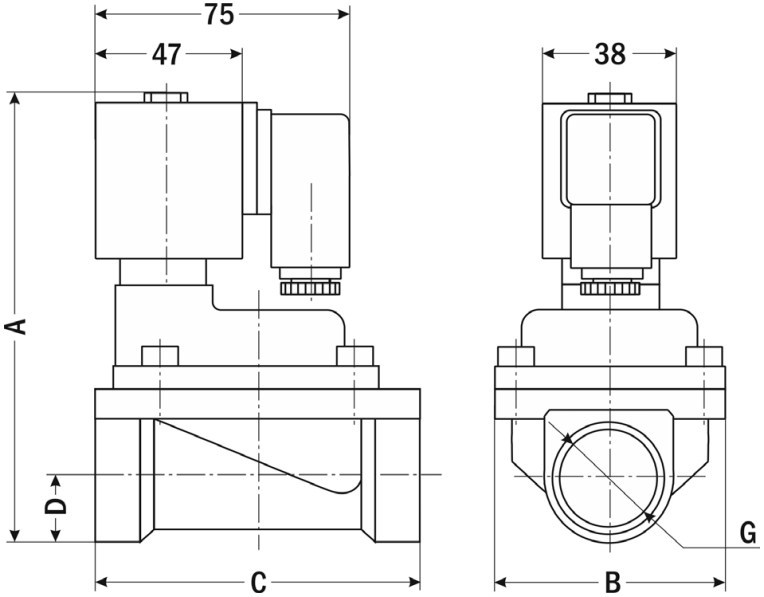

Габаритные размеры

Размер, мм	AR-YCP3212	AR-YCP3215	AR-YCP3220	AR-YCP3225	AR-YCP3232	AR-YCP3240	AR-YCP3250
A	113	113	127	140	151	173	176
B	48	48	60	72	95	96	120
C	75	75	84	102	129	130	155
D	13,5	13,5	15	20	28	28	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"
