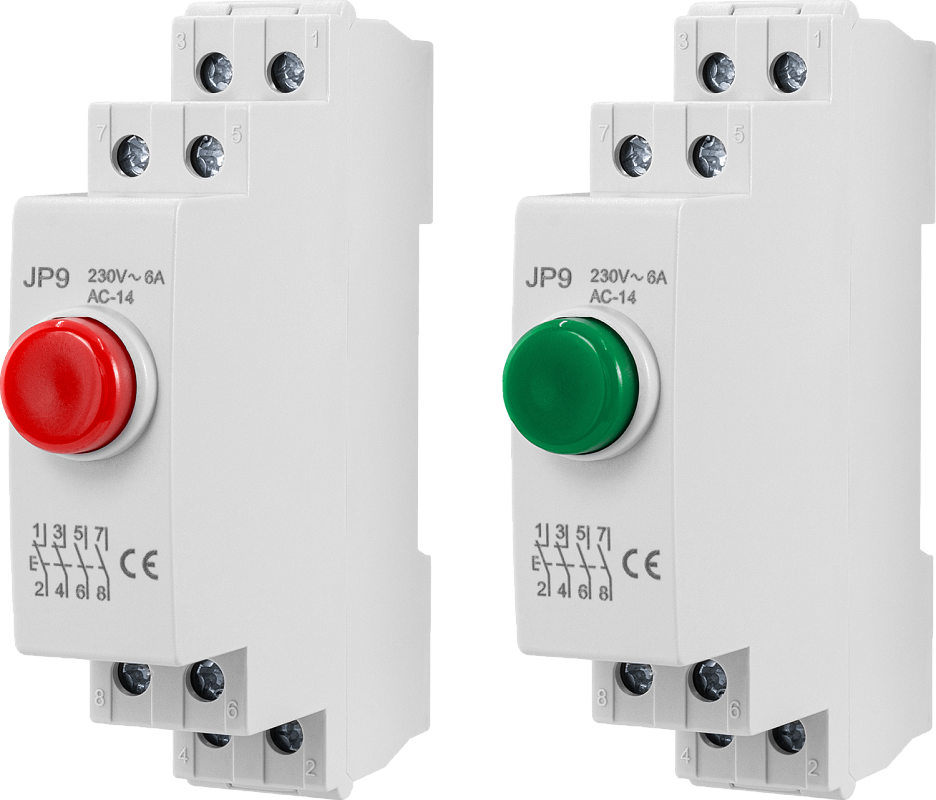

Кнопочный переключатель (модульная кнопка) ARG1-JP9 предназначен для включения/отключения различного оборудования
Области применения:
- Управление любым оборудованием, которому можно подать сигнал на включение и выключение:
– таймеры и счетчики, например
Веха-Д2,
ARK5-RL,
ARK5-T1,
ARK5-D,
ARK5-S,
ARK5-ST
–
контакторы или
реле в шкафу автоматики
– пуск/остановка небольших узлов: освещение,
вентиляция, сигнализация (
сигнальные лампы,
индикаторы,
сирены)
- Сервисное управление внутри щита
Технические характеристики:
| Параметр | Значение |
| Цвет | Красный, зеленый |
| Контакты | 2НО+2НЗ |
| Коммутационная способность | ~6A, 230 В |
| Исполнение | Без фиксации |
| Электрическая износостойкость | >3×104 циклов |
| Механическая износостойкость | >2,5×105 циклов |
| Материал | Пластмасса |
| Монтаж | DIN-реечный, стандарт 1S |
| Степень пылевлагозащиты | IP20 |
| Сечение кабеля | ≤6 мм² |
| Температура эксплуатации | −25...+40°С |
| Температура хранения | −25...+70°С |
| Габаритные размеры | 89×18×72 мм |
| Вес | 61 г |
Модификации:
| Модификация | Исполнение | Контакты | Цвет (*) |
| ARG1-JP9-21/R | без фиксации | 2НО+2НЗ | R: Красный
G: Зеленый |
| ARG1-JP9-21/G |

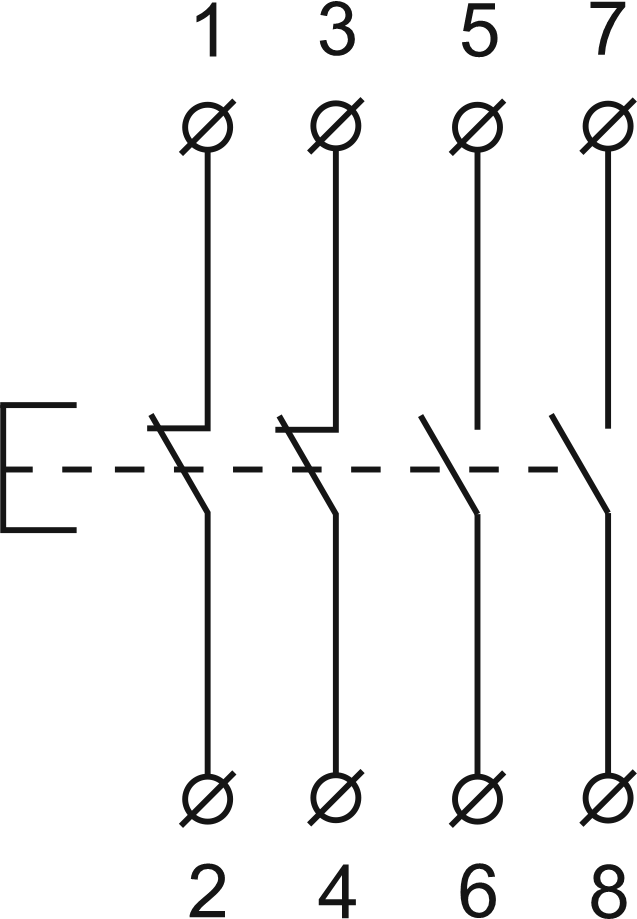

| Схема подключения |
 |

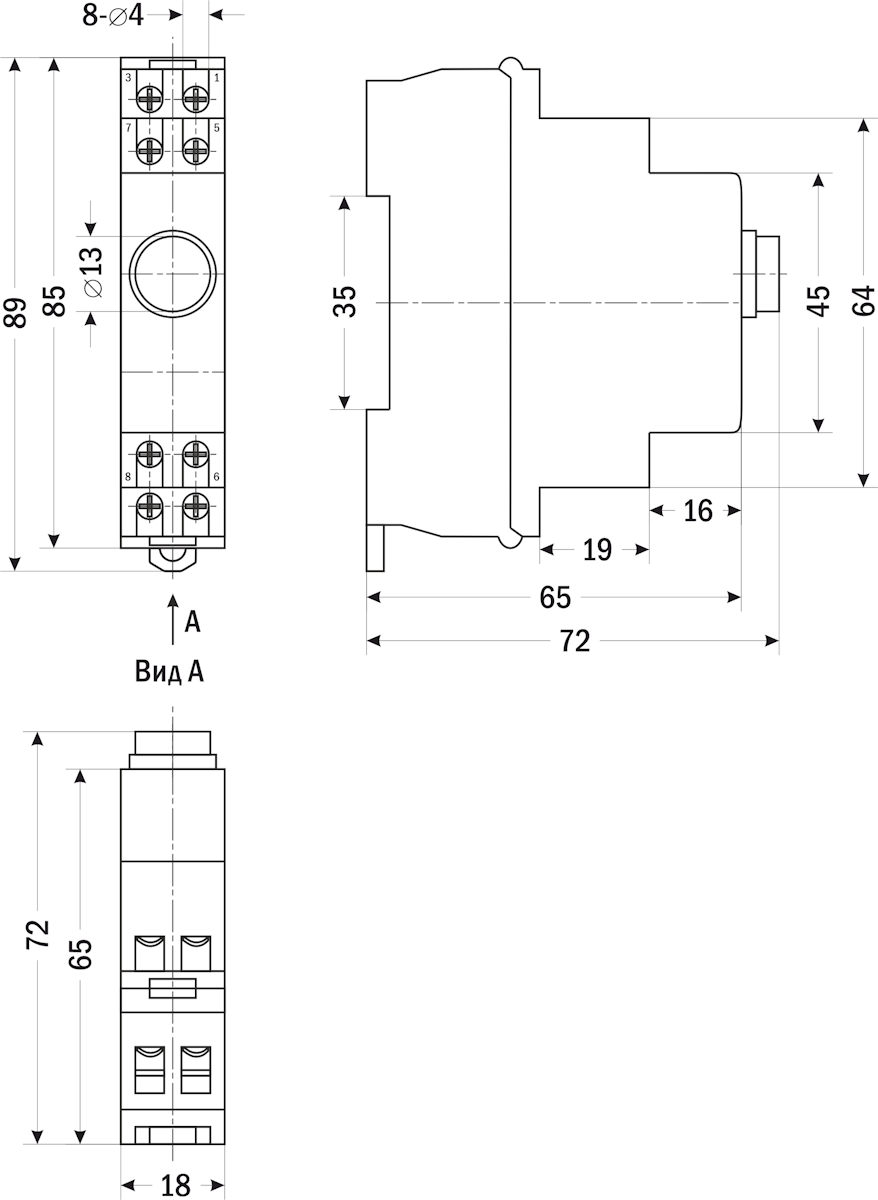

| Габаритные размеры |
 |
Версия: 2026-07-01-СДГ
