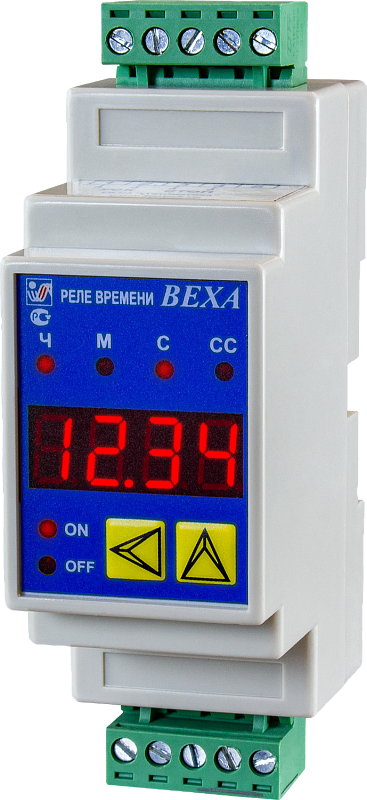

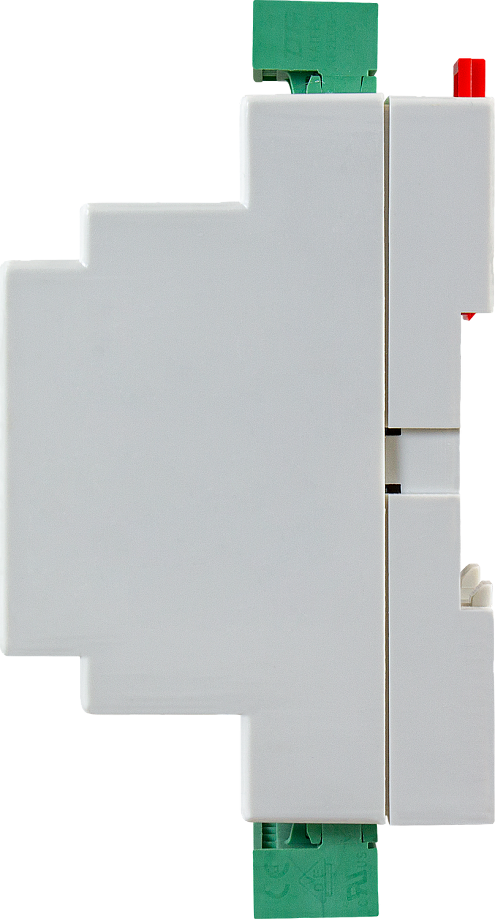

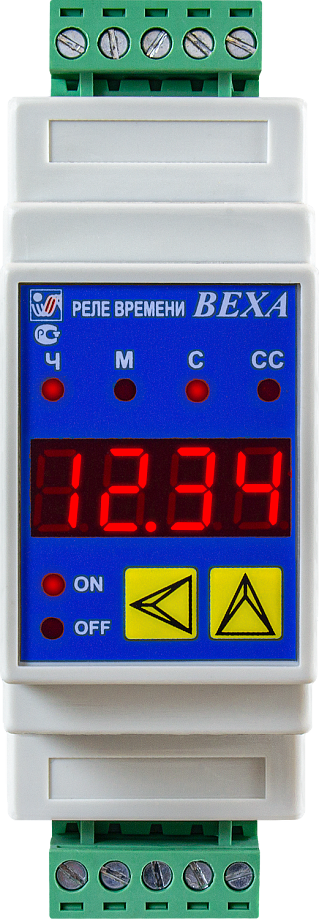

Реле времени универсальное Веха-Д2

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени

Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с...99,99 ч (часы)
Отсчет времени: прямой и обратный
Режимы работы: однократный и циклический
2 входа для пуска/останова
1 логическое управляющее выходное устройство: реле, оптосимистор, оптотранзистор, или твердотельное реле
Дисплей: 4-разрядный светодиодный
Задержка на включение или на отключение
Монтаж: на DIN-рейку, стандарт 2S

-->

В закладки

от 4 329 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (1)

Универсальное реле времени (таймер) ВЕХА-Д2 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени

Используется для:

Выдержки продукта в печах в пищевой промышленности, камерах порошковой окраски, гальванических ваннах и т. д.
Отсчета времени в игровых залах, аттракционах и т. п.
Управления прессами при вулканизации и сваривании деталей
Управления дозированием
Подачи повторяющихся сигналов в цепях аварийной сигнализации

Особенности:

Формат представления индикатора в виде часов или таймера
5 способов пуска и 4 варианта останова
Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр		Значение
Диапазон задаваемых выдержек времени		Таймер: 0,001 с…9999 ч Часы: 0,01 с…99,99 ч
Относительная погрешность генератора времени		±0,01%
Индикатор		СД, четырехразрядный
Высота символов		10 мм
Количество циклов		1…999 или бесконечно
Количество логических управляющих выходов		1
Типы выходных устройств		Р – Реле ~5 А, 220 В K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 6...24 В (AR-SSR-...DA и AR-3SSR-...DA)
Потребляемая мощность		< 3 ВА
Питание		~220 В (−15…+10)%, 50 Гц =24 В ± 5% =12 В ± 5%
Условия эксплуатации	Температура	+5…+50°С без конденсации влаги
	Влажность	≤ (95 ± 3)%RH
	Давление	84...107 кПа
Степень защиты		IP20
Монтаж		на DIN-рейку, стандарт 2S
Габаритные размеры		110×36×60 мм

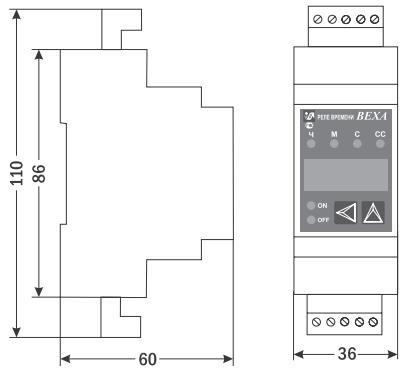

Габаритные размеры

Версия: 2016-05-24-КВА

Документация и схемы

Схема	Размер	Файл

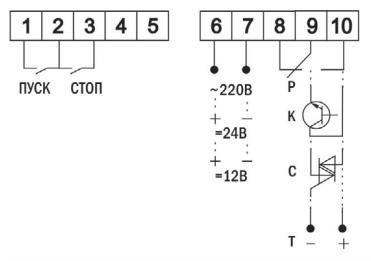

Схема подключения	0.01 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (версия 2.4 от 19.02.2015)	25.09.2018	1.03 Мб
Руководство по эксплуатации (версия 2.1 от 02.10.2013)	25.09.2018	1.03 Мб
Сертификат соответствия	29.03.2019	0.59 Мб

Артикул	Выход	Питание	Срок поставки	Стоимость
Рх5А, ~250В К (транзистор 200мА, =50В) С (симистор 50мА, ~220В) Т (напряжение =(6..24В), 30 мА)	=12В =24В ~220В

Артикул	Выход	Питание	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Выход	Питание	Срок поставки	Стоимость
O88419	Рх5А, ~250В	=12В	Со склада	4329 руб. – +
O88423	Рх5А, ~250В	=24В	Со склада	4629 руб. – +
O88427	Рх5А, ~250В	~220В	Со склада	4329 руб. – +
O88420	К (транзистор 200мА, =50В)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88424	К (транзистор 200мА, =50В)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88428	К (транзистор 200мА, =50В)	~220В	Со склада	4768 руб. – +
O88421	С (симистор 50мА, ~220В)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88425	С (симистор 50мА, ~220В)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88429	С (симистор 50мА, ~220В)	~220В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88422	Т (напряжение =(6..24В), 30 мА)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88426	Т (напряжение =(6..24В), 30 мА)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88430	Т (напряжение =(6..24В), 30 мА)	~220В	Со склада	4768 руб. – +

Артикул	Выход	Питание	Срок поставки	Стоимость
O88419	Рх5А, ~250В	=12В	Со склада	4329 руб. – +
O88423	Рх5А, ~250В	=24В	Со склада	4629 руб. – +
O88427	Рх5А, ~250В	~220В	Со склада	4329 руб. – +
O88420	К (транзистор 200мА, =50В)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88424	К (транзистор 200мА, =50В)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88428	К (транзистор 200мА, =50В)	~220В	Со склада	4768 руб. – +
O88421	С (симистор 50мА, ~220В)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88425	С (симистор 50мА, ~220В)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88429	С (симистор 50мА, ~220В)	~220В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88422	Т (напряжение =(6..24В), 30 мА)	=12В	Со склада (комплектация 1..72 часа)	4768 руб. – +
O88426	Т (напряжение =(6..24В), 30 мА)	=24В	Со склада (комплектация 1..72 часа)	5068 руб. – +
O88430	Т (напряжение =(6..24В), 30 мА)	~220В	Со склада	4768 руб. – +

05.11.2024 Валерий Забиякин

Положительные стороны: точность отработки временных интервалов высокая, настройка интуитивная

Отрицательные стороны: хотелось бы более подробную инструкцию по программированию сложных режимов

Комментарий: Приобрел для системы автоматизации в пищевом производстве. Отличный прибор за свои деньги
