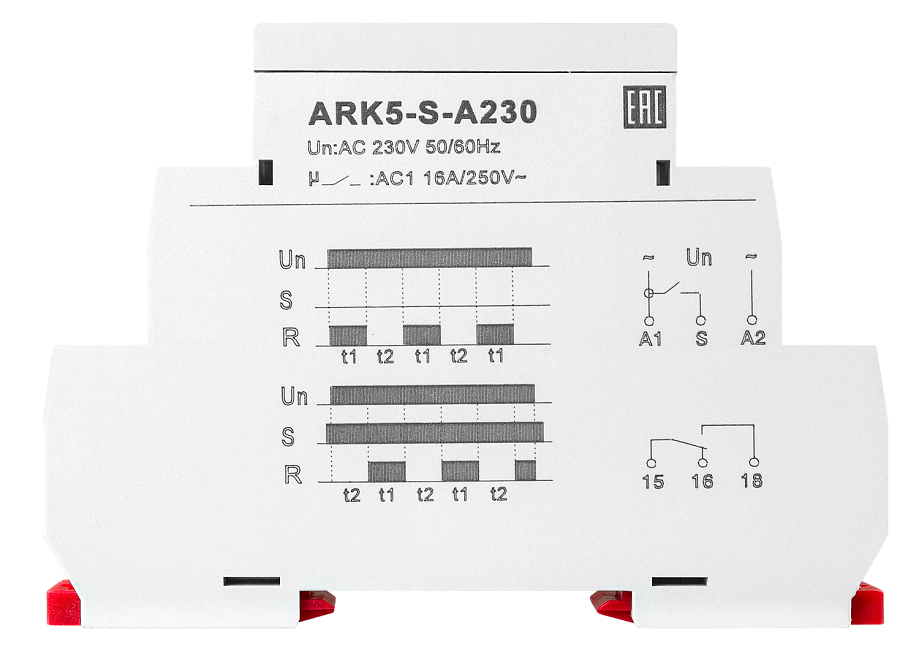

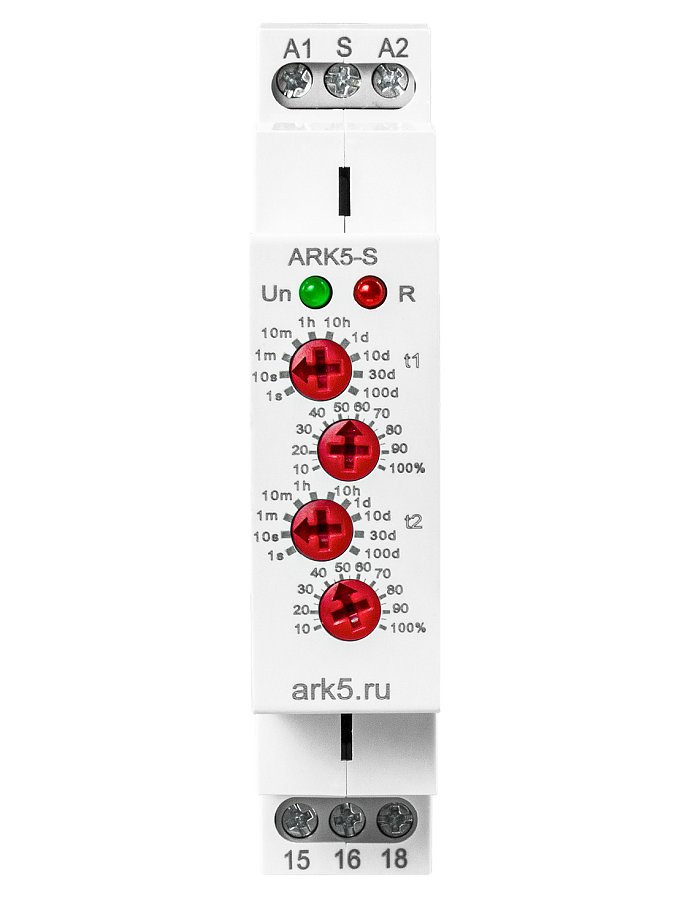

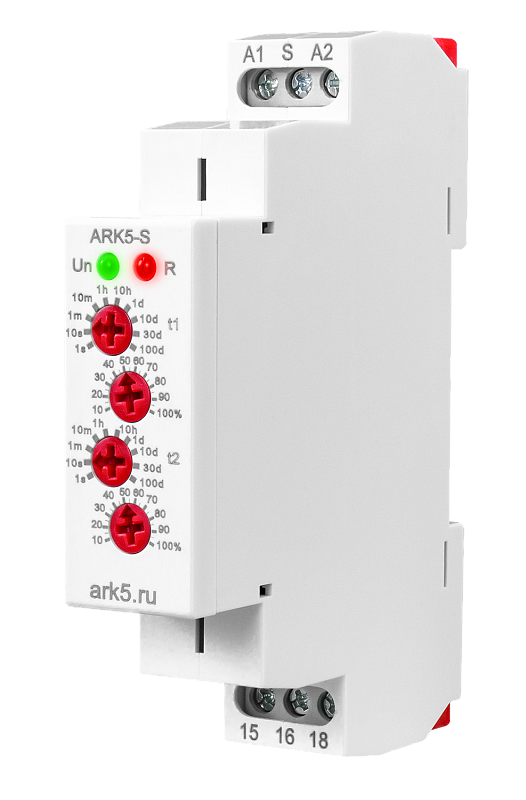

Циклическое реле времени ARK5-S

Арт: E92039

Прибор для включения/выключения различного электротехнического оборудования по установленным выдержкам времени с заданной периодичностью

Диапазон выдержки времени: 0,1 с…100 д
Погрешность: ±10%
Реле: ~16 А, 250 В
2 временные функции: начало цикла с импульса или с паузы
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

2 671 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле времени (таймер) ARK5-S предназначено для включения/выключения различного электротехнического оборудования по установленным выдержкам времени с заданной периодичностью

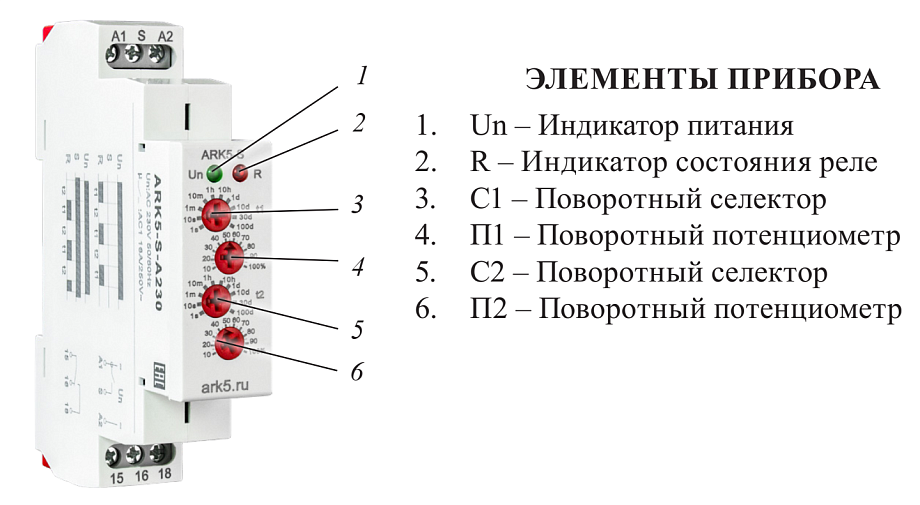

Особенности:

10 диапазонов выдержек времени
Аналоговая установка времени
Светодиодные индикаторы питания и состояния реле

Технические характеристики:

Параметр	Значение
Количество временных функций	2
Диапазон задаваемых выдержек времени	0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин; 0,1…1 ч; 1…10 ч; 0,1…1 д; 1…10 д; 3…30 д; 10…100 д
Погрешность задания уставки	±10%
Повторяемость	±0,2%
Питание	~230 В (+10/−15%)
Потребляемая мощность	0,7…3 ВА/0,5…1,7 Вт
Реле	~16 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁵ циклов
Время сброса	≤ 200 мс
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	61 г

Диаграммы работы реле

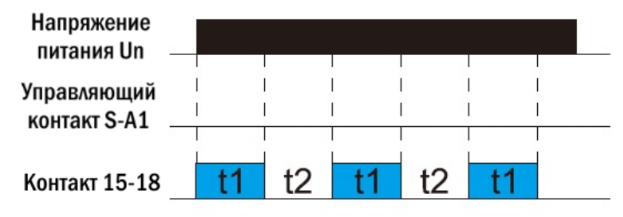

	Цикл начинается с импульса Контаткы S и А1 не замкнуты. После подачи питания происходит немедленное срабатывание реле и начинается отсчет интервала времени работы t1, по истечении которого реле возвращается в исходное состояние, и начинается отсчет интервала времени задержи t2. Цикл повторяется до снятия питания

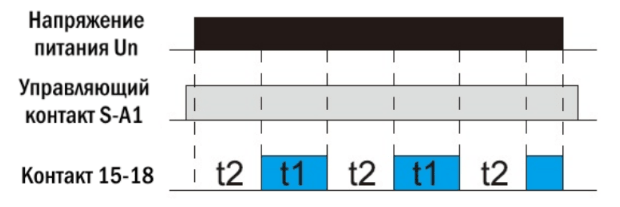

	Цикл начинается с паузы Контаткы S и А1 замкнуты. После подачи питания начинается отсчет интервала времени задержки t2, по истечении которого происходит срабатывание реле и начинается отсчет интервала времени работы t1. Цикл повторяется до снятия питания

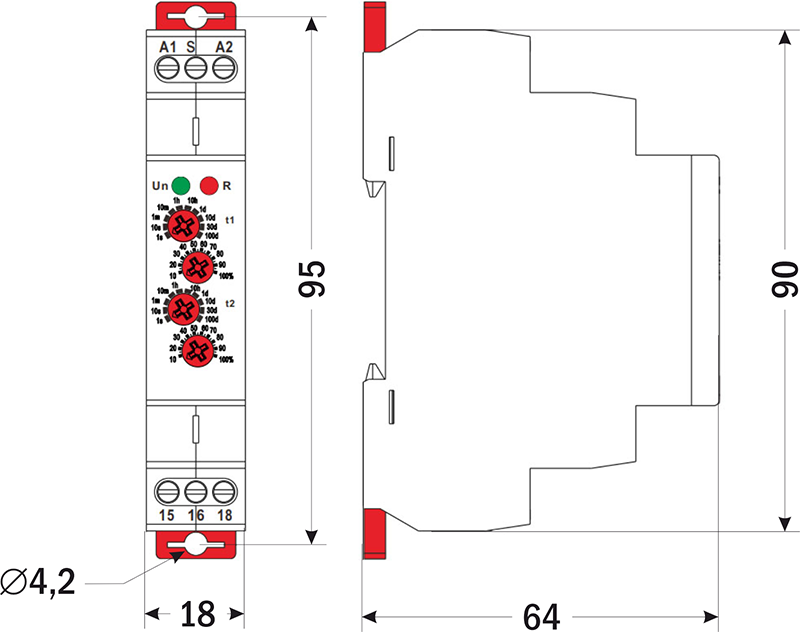

Габаритные размеры

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.72 Мб
