Реле времени с задержкой выключения при пропадании напряжения ARK5-D

Арт: M96576

Прибор для задержки отключения различного электротехнического оборудования при пропадании питания (например, аварийное освещение, аварийная вентиляция и др.)

Диапазон выдержки времени: 0,1 с…10 мин
Погрешность: ±10%
Реле: ~16 А, 250 В
Таймер реле работает без питания
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

3 978 руб. Наличие: Ожидается 2023.10.09

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле времени (таймер) ARK5-D предназначено для задержки отключения различного электротехнического оборудования при пропадании питания (например, аварийное освещение, аварийная вентиляция и др.)

Особенности:

4 диапазона выдержек времени
Аналоговая установка времени

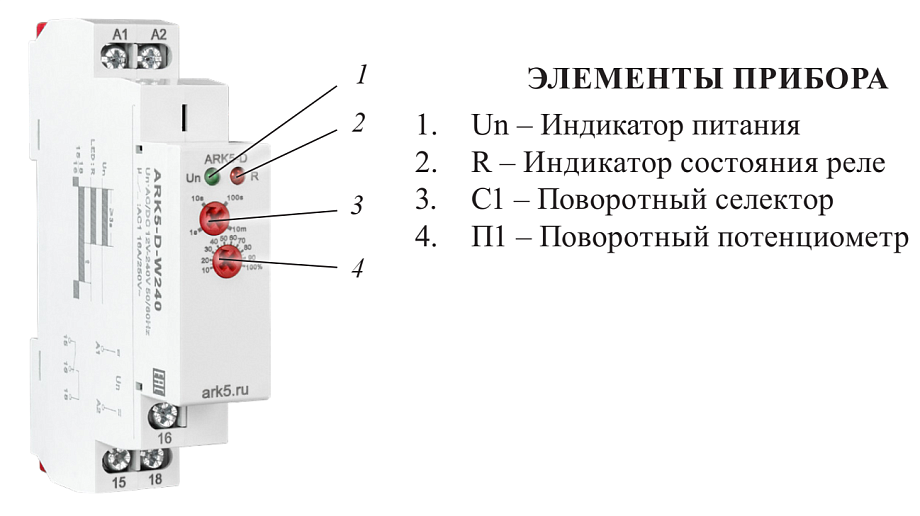

Светодиодные индикаторы питания и состояния реле

Сравнительную таблицу по таймерам ARK5 см. тут

Технические характеристики:

Параметр	Значение
Диапазон задаваемых выдержек времени	0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин
Погрешность задания уставки	±10%
Повторяемость	±0,2%
Питание	≅12…240 В
Потребляемая мощность	0,09...3 ВА/0,05...1,5 Вт
Реле	~16 А, 250 В
Механическая износостойкость	≥ 10⁶ циклов
Электрическая износостойкость	≥ 5×10⁴ циклов
Время сброса	≤ 200 мс
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	66 г

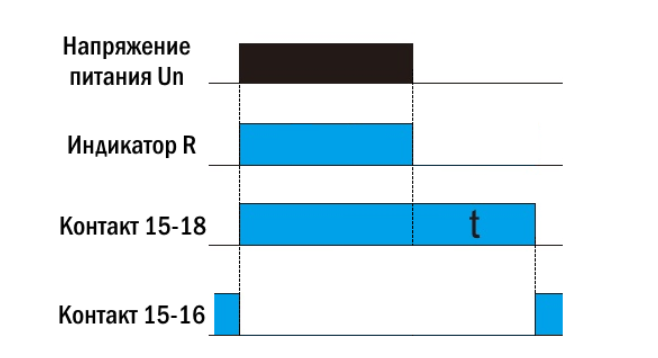

Диаграммы работы реле

В обесточенном состоянии замкнут контакт 15-16, контакт 15-18 разомкнут.
После подачи питания замкнутся контакты 15-18, загорятся красный и зеленый
индикаторы. При снятии напряжения все индикаторы погаснут, начнется отсчет
заданного времени выдержки t, по истечении которого реле вернется в
исходное состояние (контакты 15-16 замкнуты, 15-18 разомкнуты).

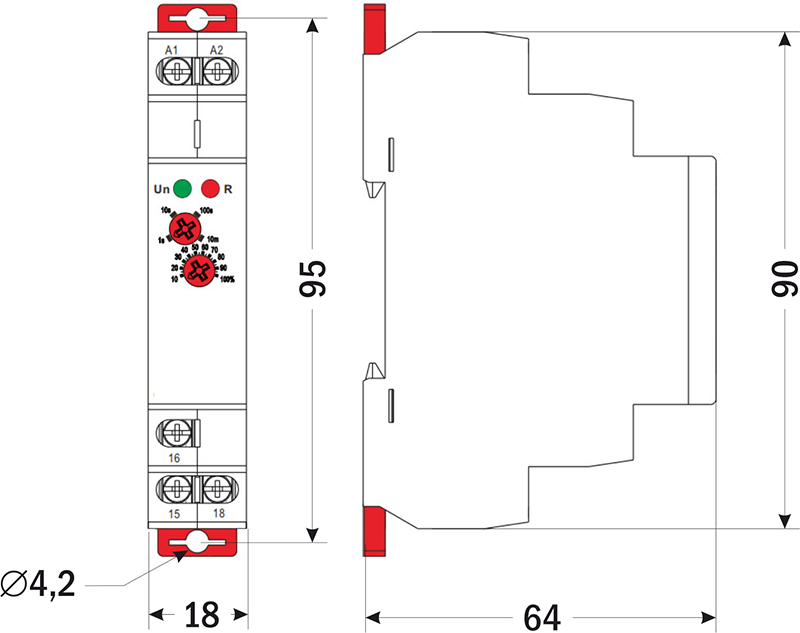

Габаритные размеры

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.57 Мб
