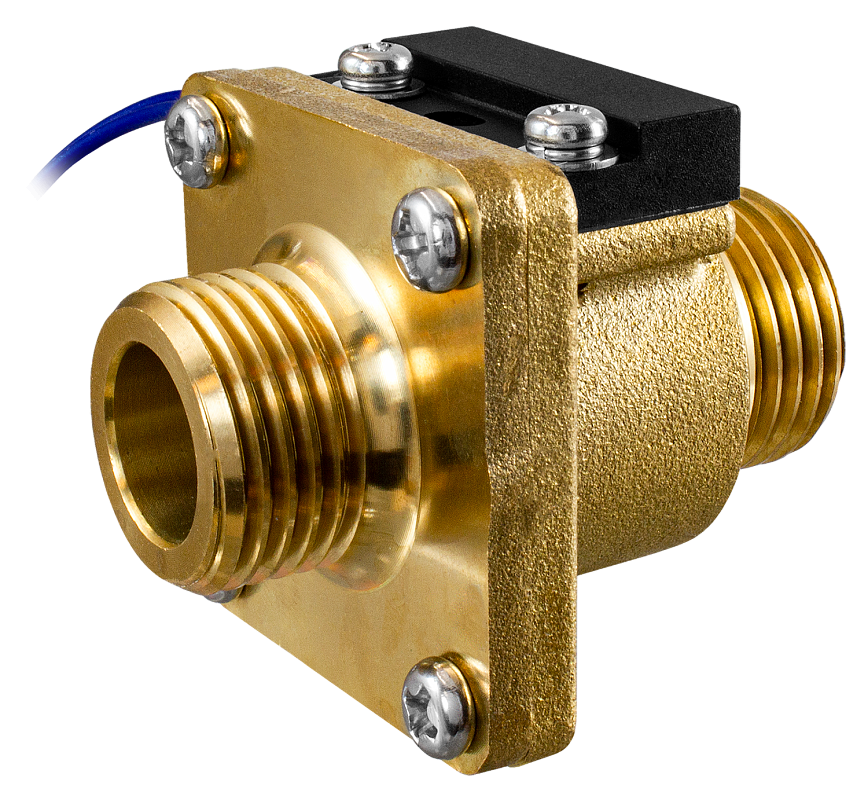

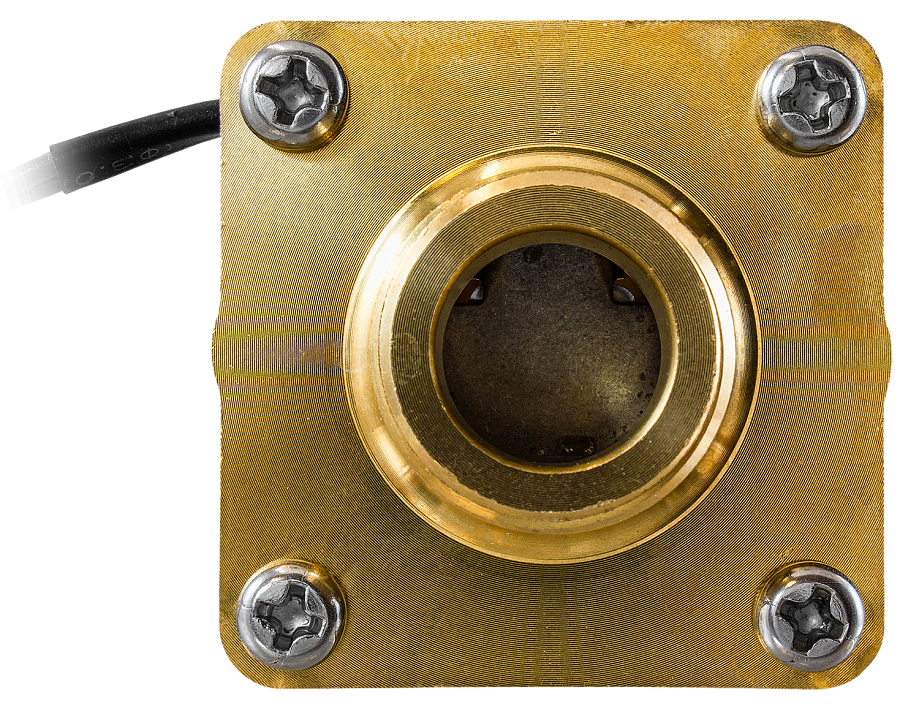

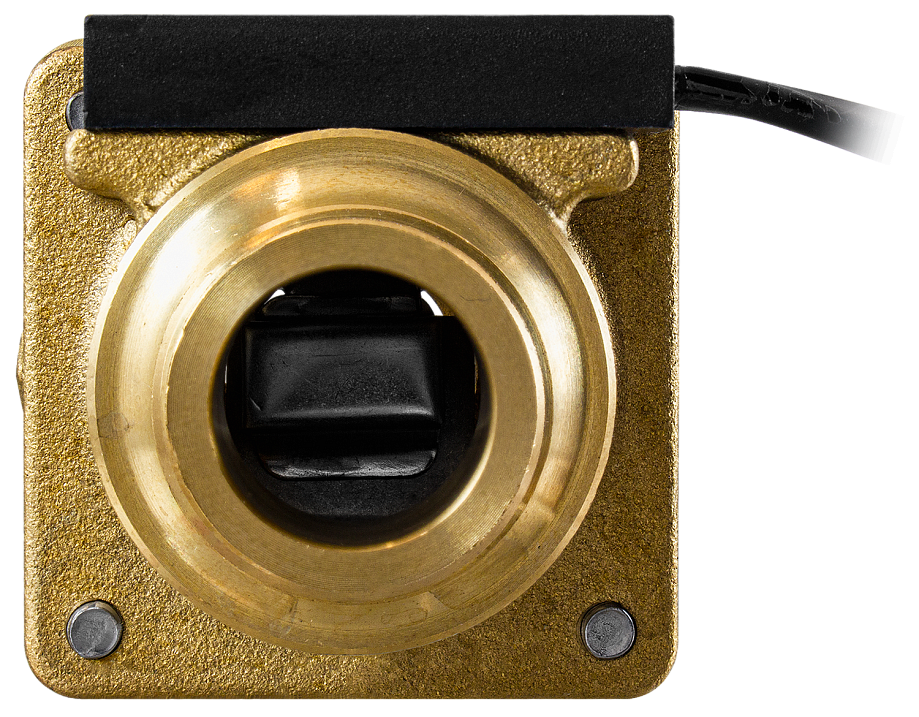

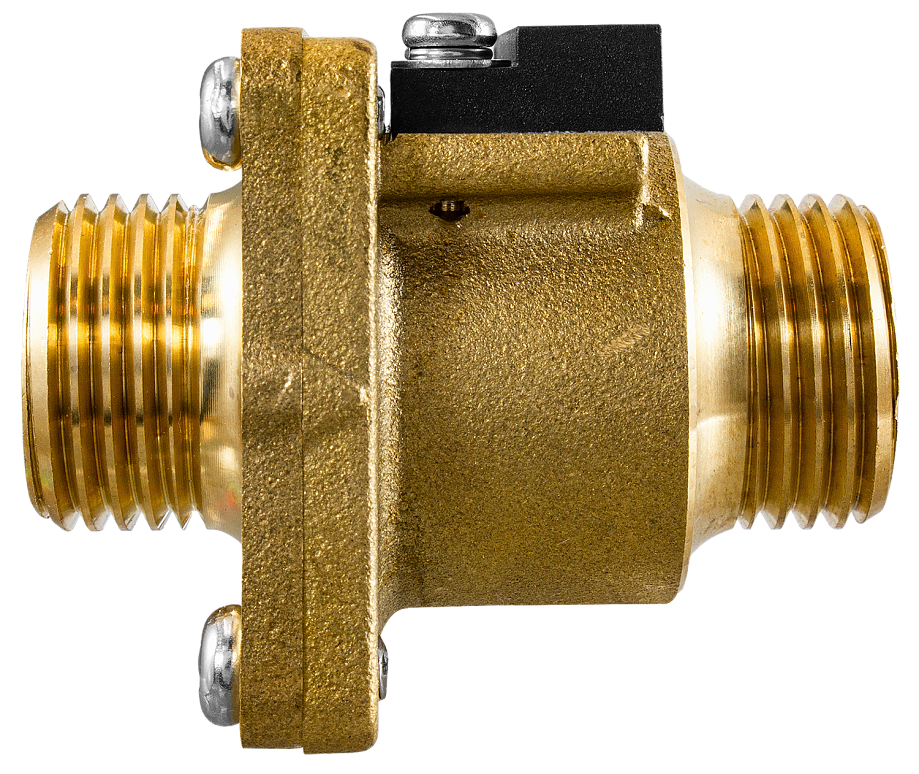

Датчик-реле потока лепестковый ДР-ПП-09
Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
- Рабочая среда: вода и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 1,5 МПа
- Температура рабочей среды: −10...+110°С
- Расход: 1,5...30 л/мин
- Максимальная коммутируемая мощность: 50 Вт
- Присоединение: наруж. G½" или G¾"
- Материал: латунь
- Монтажное положение: горизонтальное
- Cтепень пылевлагозащиты: IP65
Датчик-реле потока (реле протока) лепестковый ДР-ПП-09 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Особенности:
Корректное монтажное положение датчика-реле указано на рис. 1
| Рис.1 - Монтажное положение датчика-реле |
 |
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр
| Значение | |
| ДР-ПП-09-15
| ДР-ПП-09-20 | |
| Рабочая среда | Вода и другие неагрессивные жидкости | |
| Максимальное давление рабочей среды | 1,5 МПа | |
| Температура рабочей среды | −10...+110°С | |
| Расход
| 1,5...30 л/мин
| |
| Максимальная коммутируемая мощность | 50 Вт
| |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В)
| |
| Максимальное коммутируемое напряжение | ≅220 В | |
| Присоединение | наруж. G½" | наруж. G¾"
|
| Длина провода
| 220 мм
| |
| Материал | Латунь
| |
| Cтепень пылевлагозащиты
| IP65 | |
| Монтажное положение | Горизонтальное | |
| Габаритные размеры | 41×54×41 мм
| 42×50×41 мм
|
| Вес | 218 г | 216 г
|
| Габаритные размеры
|
 |
Версия: 2024-07-23-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.08.2024 | 0.54 Мб |  |
