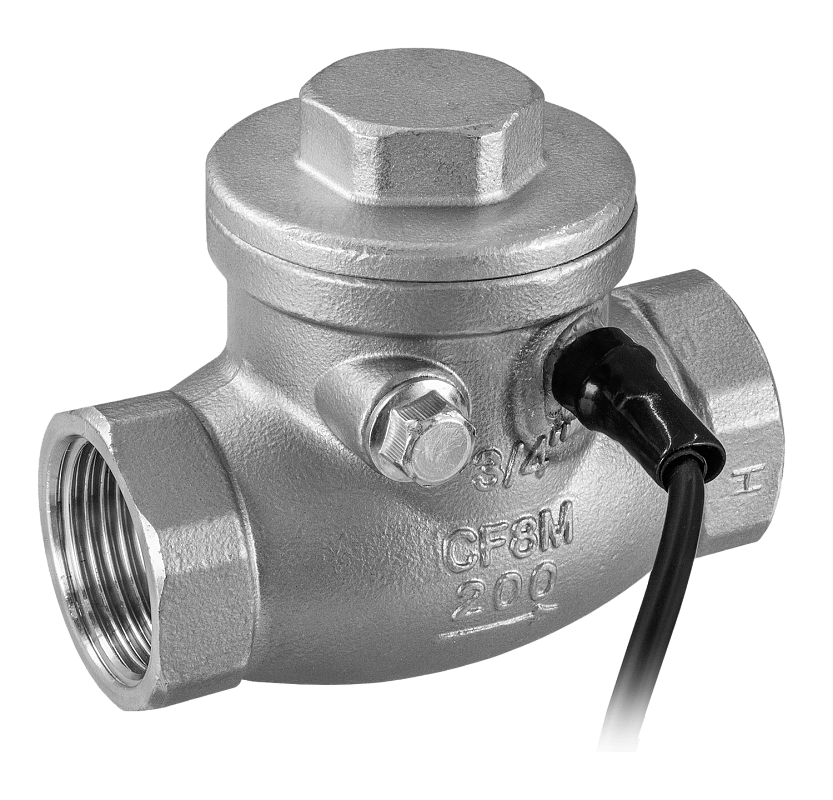

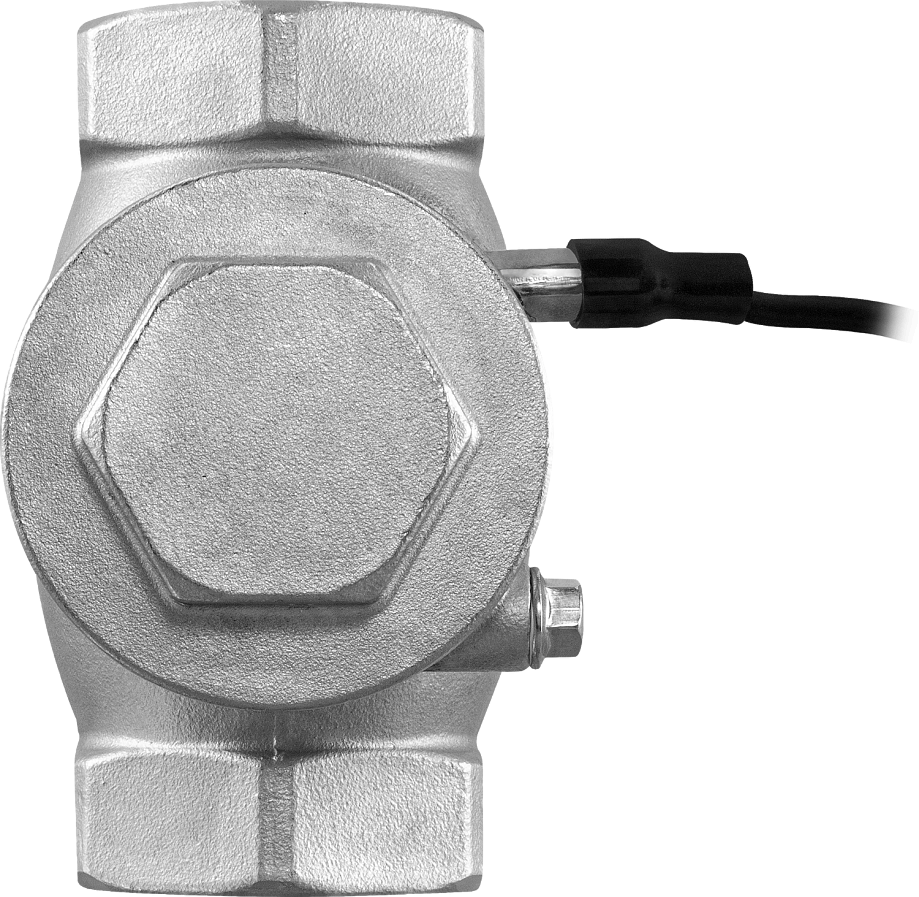

Датчик-реле потока лепестковый ДР-ПП-41

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Минимальный расход: 3...20 л/мин
Максимальный расход: 15...360 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: внутр. G½"... G4"
Материал: нержавеющая сталь
Монтажное положение: горизонтальное
Cтепень пылевлагозащиты: IP65

В закладки

от 7 410 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 10005 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации (10)
Уценка (1)
Отзывы (0)

Датчик-реле потока (реле протока) лепестковый ДР-ПП-41 предназначен для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

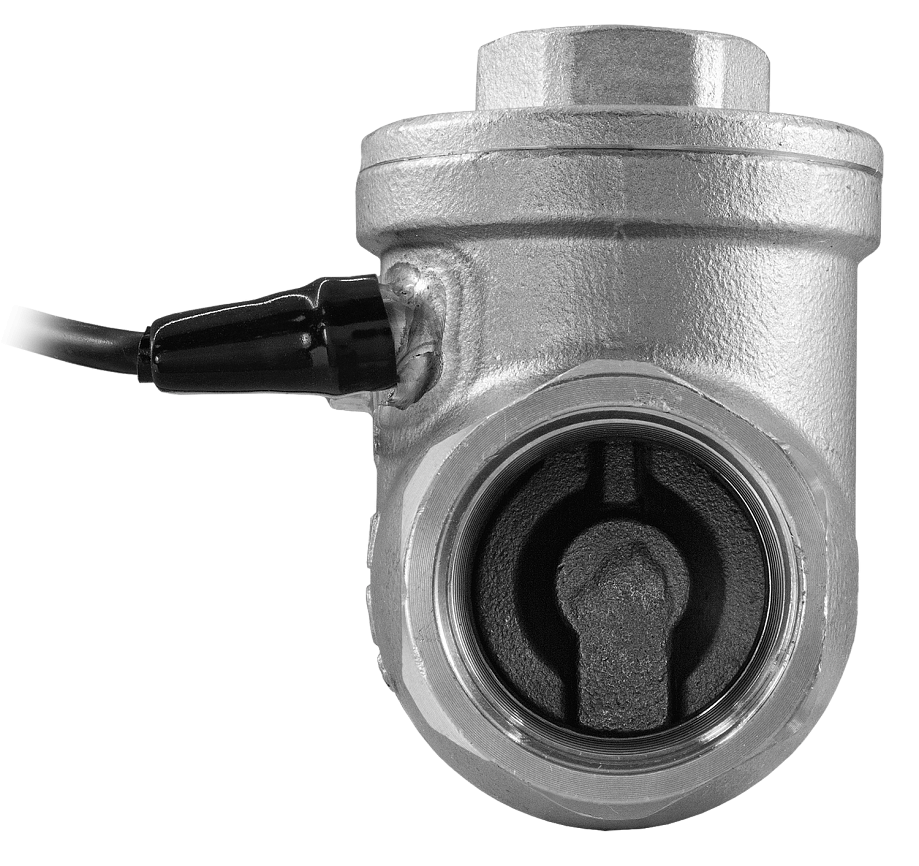

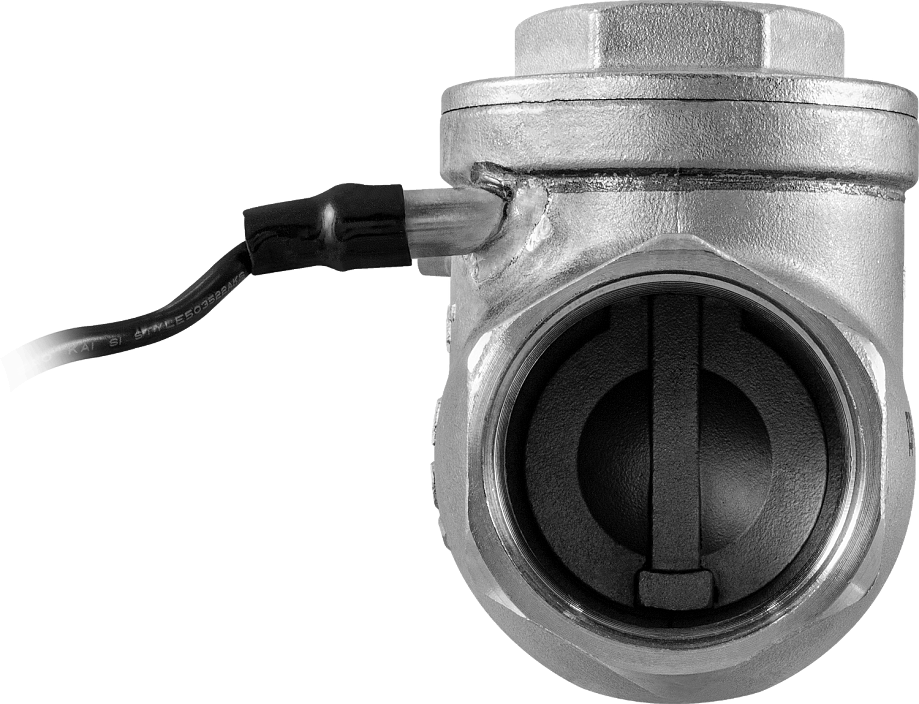

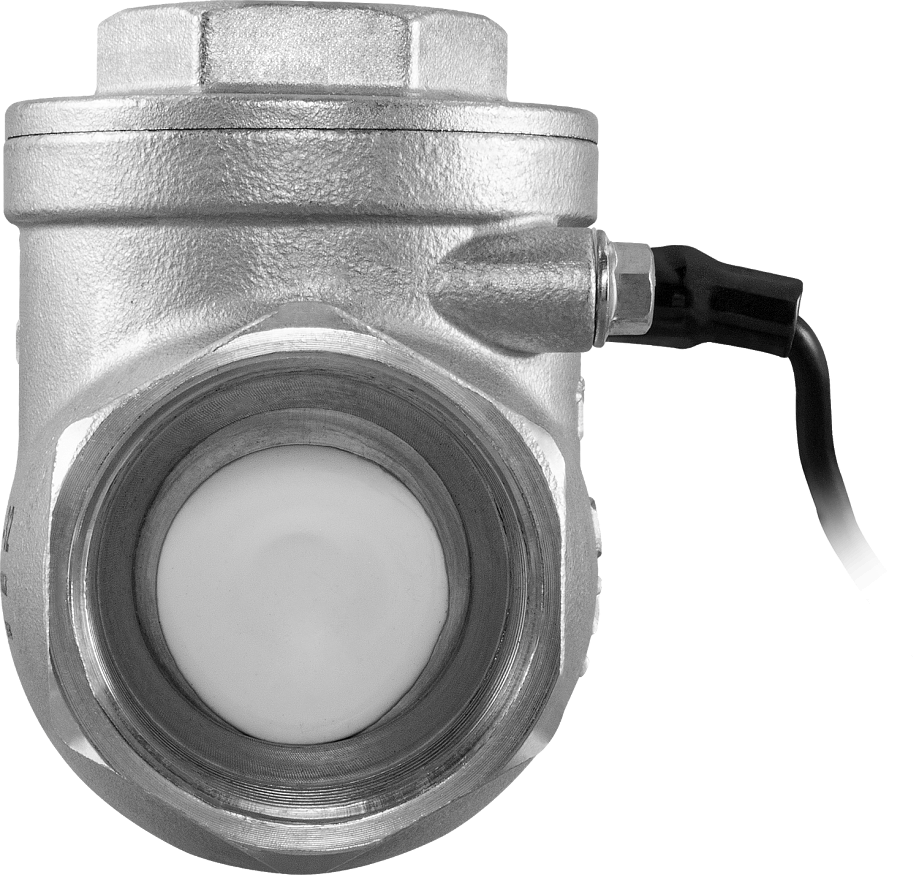

Принцип работы датчиков-реле основан на отклонении лепестка внутри прибора. Лепесток смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе лепесток возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.

Особенности:

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	ДР-ПП-41
Параметр	-15	-20	-25	-32	-40	-50	-65	-80	-100
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Минимальный расход	3 л/мин	3,5 л/мин	3,5 л/мин	4 л/мин	4 л/мин	5 л/мин	7 л/мин	10 л/мин	20 л/мин
Максимальный расход	15 л/мин	20 л/мин	50 л/мин	70 л/мин	120 л/мин	200 л/мин	240 л/мин	300 л/мин	360 л/мин
Коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	=0,5 А (при =110 В)
Максимальное коммутируемое напряжение	=220 В
Cтепень пылевлагозащиты	IP65
Длина провода	430 мм ± 10%
Материал	Нержавеющая сталь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"	внутр. G2½"	внутр. G3"	внутр. G4"
Монтажное положение	Горизонтальное
Габаритные размеры	58×63×54 мм	66×75×60 мм	75×86×61 мм	82×100×74 мм	90×107×77 мм	105×133×87 мм	137×163×106 мм	150×189×118 мм	–
Вес	203 г	316 г	481 г	598 г	747 г	1148 г	2549 г	3446 г	–

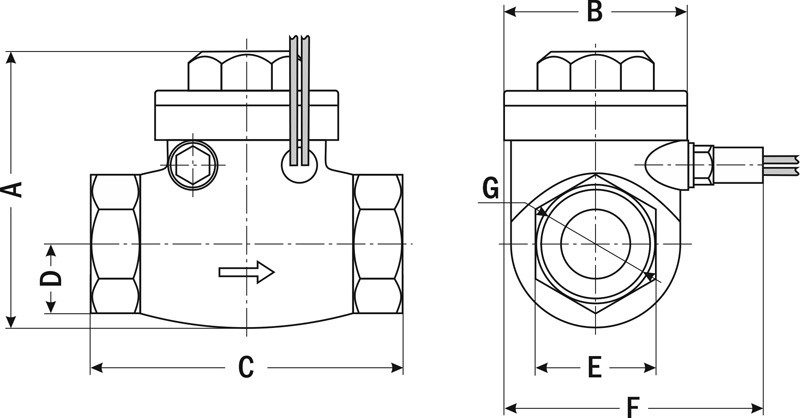

Габаритные размеры

Размер	ДР-ПП-41
Размер	-15	-20	-25	-32	-40	-50	-65	-80	-100
A	58	66	66	82	90	105	137	150	–
B	37	44	44	60	62,5	75	101	112	–
C	63	75	79	100	113	133	163	189	–
D	14	17,5	21	25,5	28	35	45,5	53	–
E	25	31	38	47	51,5	65	82,5	97	–
F	54	60	61	74	77	87	106	118	–
G	½"	¾"	1"	1¼"	1½"	2"	2½"	3"	4"

Версия: 2025-08-05-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.10.2025	0.29 Мб
Отказное письмо	11.10.2022	1.17 Мб

Артикул	Присоед.резьба	Срок поставки	Стоимость
внутр.G1/2" внутр.G3/4" внутр.G1" внутр.G1 1/4" внутр.G1 1/2" внутр.G2" внутр.G2 1/2" внутр.G3" внутр.G4"

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
O96693	ДР-ПП-41-15	внутр.G1/2"	Со склада	7410 руб. – +
O96694	ДР-ПП-41-20	внутр.G3/4"	Со склада	8580 руб. – +
O96695	ДР-ПП-41-25	внутр.G1"	Со склада	11310 руб. – +
O96696	ДР-ПП-41-32	внутр.G1 1/4"	Со склада	14430 руб. – +
O96697	ДР-ПП-41-40	внутр.G1 1/2"	Со склада	19110 руб. – +
O96698	ДР-ПП-41-50	внутр.G2"	Со склада	23400 руб. – +
O96699	ДР-ПП-41-65	внутр.G2 1/2"	Со склада	33150 руб. – +
O96700	ДР-ПП-41-80	внутр.G3"	Со склада	42120 руб. – +

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
O96693	ДР-ПП-41-15	внутр.G1/2"	Со склада	7410 руб. – +
O96694	ДР-ПП-41-20	внутр.G3/4"	Со склада	8580 руб. – +
O96695	ДР-ПП-41-25	внутр.G1"	Со склада	11310 руб. – +
O96696	ДР-ПП-41-32	внутр.G1 1/4"	Со склада	14430 руб. – +
O96697	ДР-ПП-41-40	внутр.G1 1/2"	Со склада	19110 руб. – +
O96698	ДР-ПП-41-50	внутр.G2"	Со склада	23400 руб. – +
O96699	ДР-ПП-41-65	внутр.G2 1/2"	Со склада	33150 руб. – +
O96700	ДР-ПП-41-80	внутр.G3"	Со склада	42120 руб. – +
O96701	ДР-ПП-41-100	внутр.G4"	Под заказ к 2026.06.28	92820 руб. – +

Артикул	Описание	Срок поставки	Стоимость
O25216	Присоед.резьба: внутр.G1". Причина уценки: Неаккуратные сварные швы.	Со склада	10005 руб. – +
