Одноканальный измеритель-регулятор с RS-485 ОВЕН ТРМ1

Прибор для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу

Количество универсальных входов: 1
Количество выходов: 1
Универсальный вход для подключения широкого спектра датчиков (термопары, термосопротивления, унифицированные сигналы)
Интерфейс RS-485 с поддержкой Modbus ASCII/RTU для интеграции в системы диспетчеризации

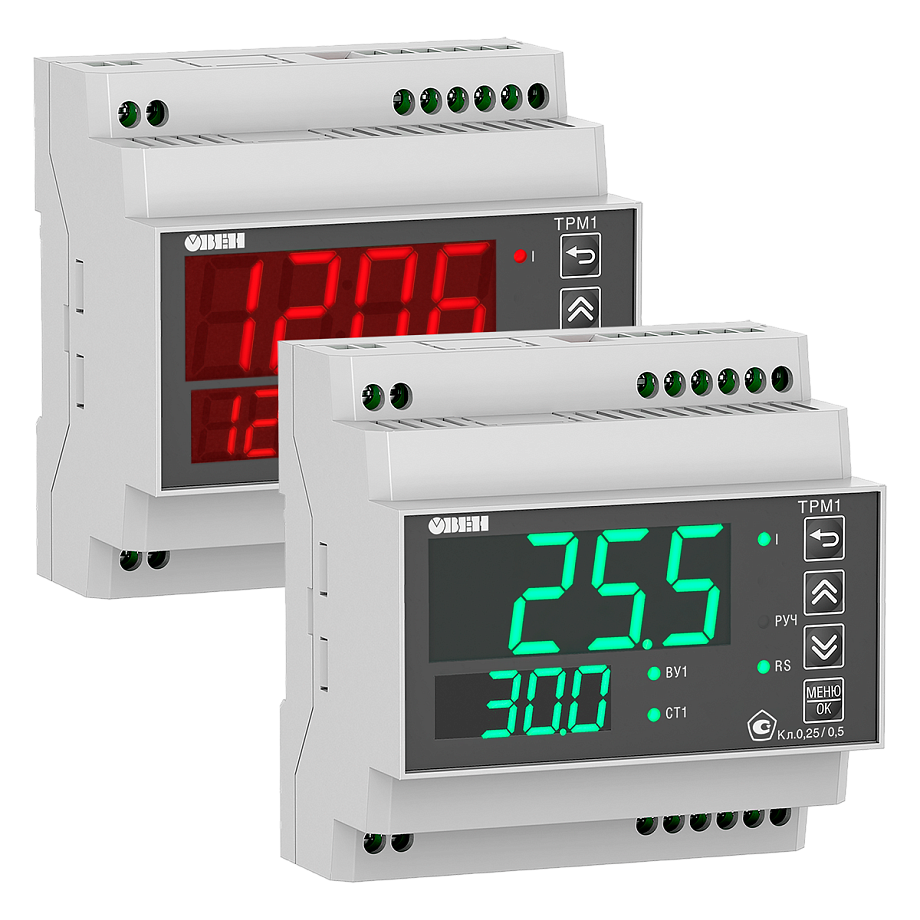

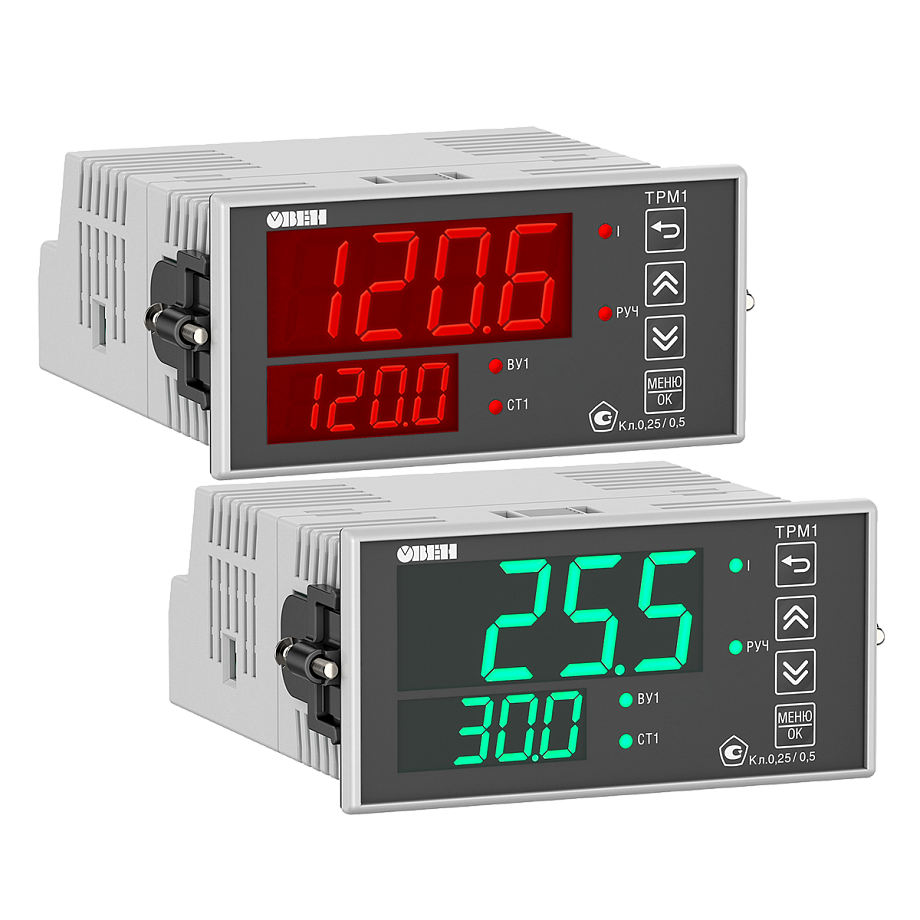

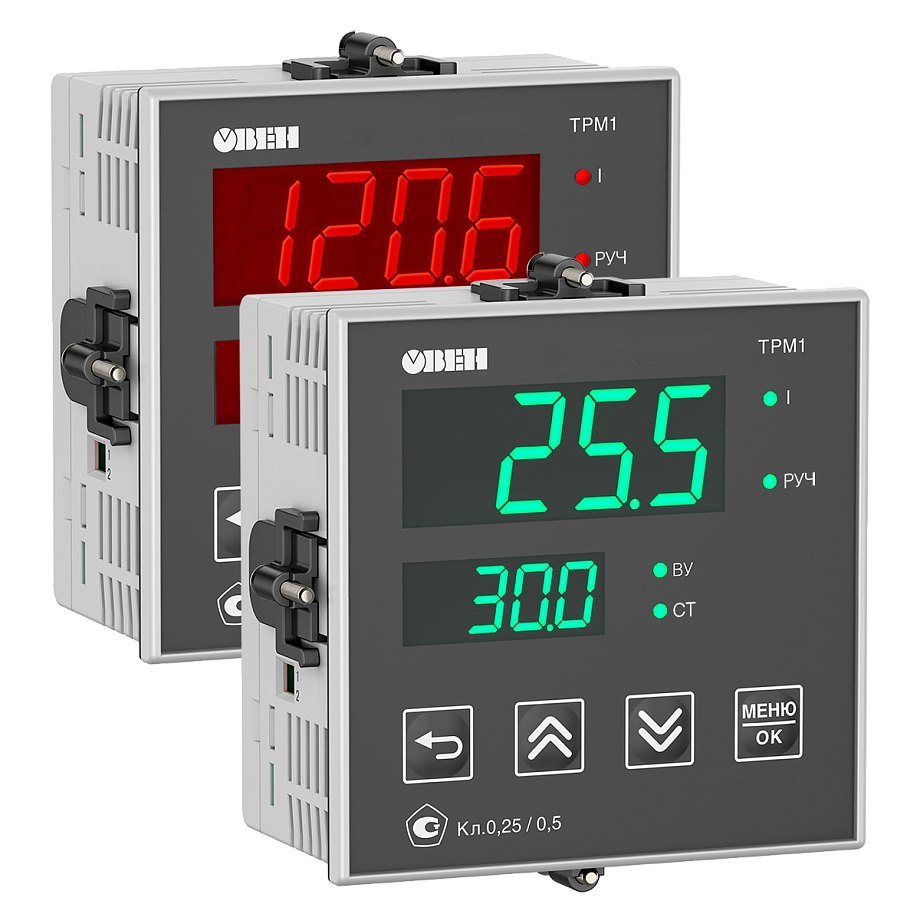

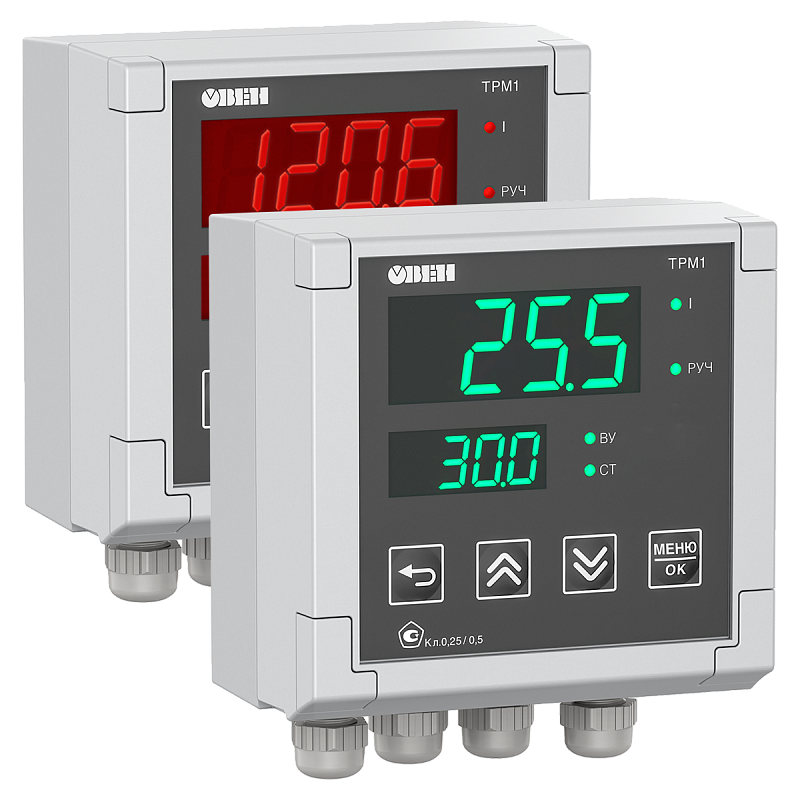

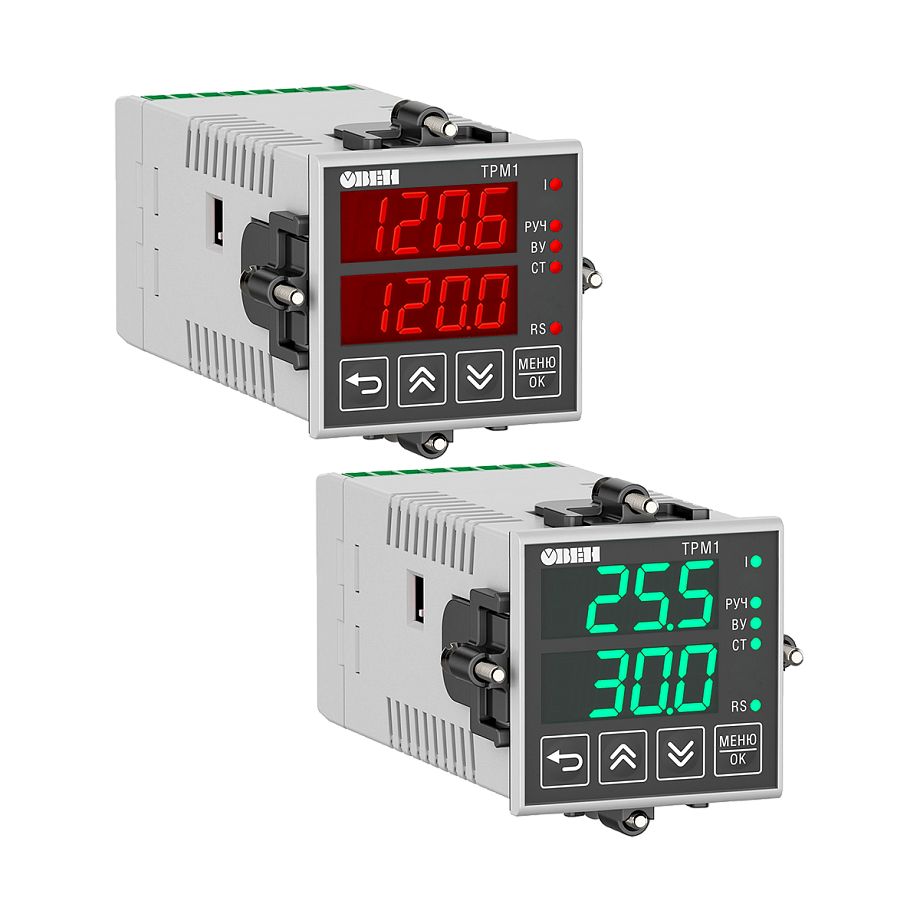

Монтаж: настенный, в щит или на DIN-рейку (стандарт 4S)
Госреестр №17023-08

В закладки

от 5 917 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 4848 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации (121)
Уценка (1)
Отзывы (0)

ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу. Совместим со всеми распространенными по РФ и СНГ типами датчиков. Универсальный цифровой регулятор, подходит для применения в различных задачах автоматического регулирования и сигнализации. Применяется в печах, в сушильных шкафах, а также для управления системами обогрева и отопления на пищевых предприятиях, объектах ЖКХ, в металлургии и пр.

ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Возможности регулятора:

Измерение и регулирование физических величин по одному каналу
Контроль обрыва связи с исполнительными механизмами
Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В
Сигнализация о выходе измеряемой величины за заданные пределы
Ручной режим управления исполнительными механизмами
Интеграция в систему диспетчеризации

Преимущества:

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т), ТХКн(E), Typ.L (DIN 43710), Typ К (DIN 43710)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 100Н, Pt500, 500П, Cu500, 500М, 500Н, Cu1000, 1000М, Pt1000, 1000П, 1000Н, 53М
Пирометры: РК-15, РК-20, РС-20, РС-25
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	1
Время опроса одного входа:	≤1 с
Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~90...264 В (номинальное ~230 В), 50 Гц =21...120 В (номинальное =24 В)
Потребляемая мощность	≤ 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 +/- 2,4 В
Максимально допустимый ток источника питания	50 мА
Температура окружающего воздуха	−40...+50°С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха	≤ 85% (при +35°С и ниже без конденсации влаги)
Степень защиты корпуса: - настенный (Н) - щитовые (Щ1, Щ2, Щ5) - DIN-реечный (Д)	IP66 IP54 (со стороны лицевой панели) IP20 (со стороны лицевой панели)
Габаритные размеры прибора: - настенный (Н) - щитовой (Щ1) - щитовой (Щ2) - щитовой (Щ5) - DIN-реечный (Д)	129×110×69 мм 96×96×53 мм 48×96×100 мм 48×48×103 мм 90×88×59 мм

Характеристики выходных устройств:

Параметр	Значение
Р - электромагнитное реле	≤ 8 А при 250 В 50...60 Гц, cos φ > 0,9
К - транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С - симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И - цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Нагрузка ≤ 1 кОм, напряжение питания 12...30 В пост. тока
У - цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т - выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

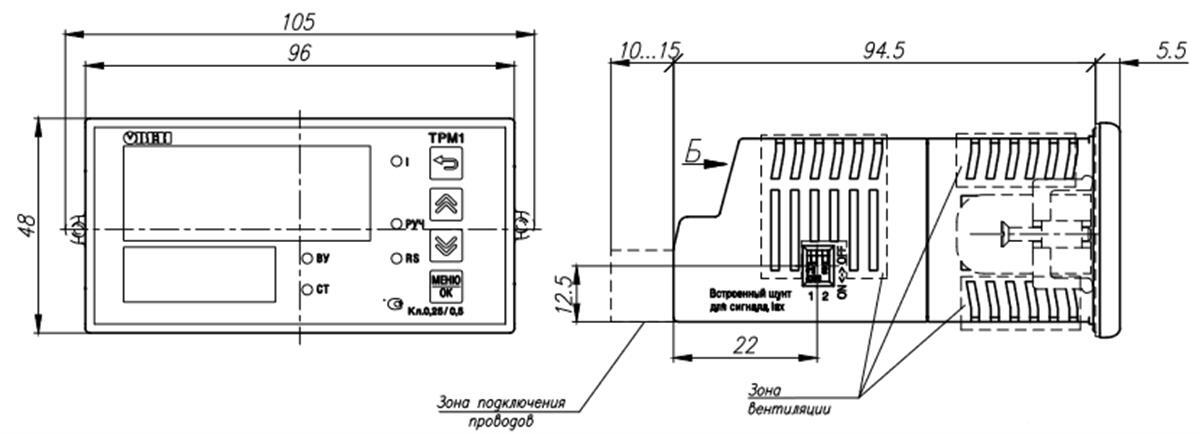

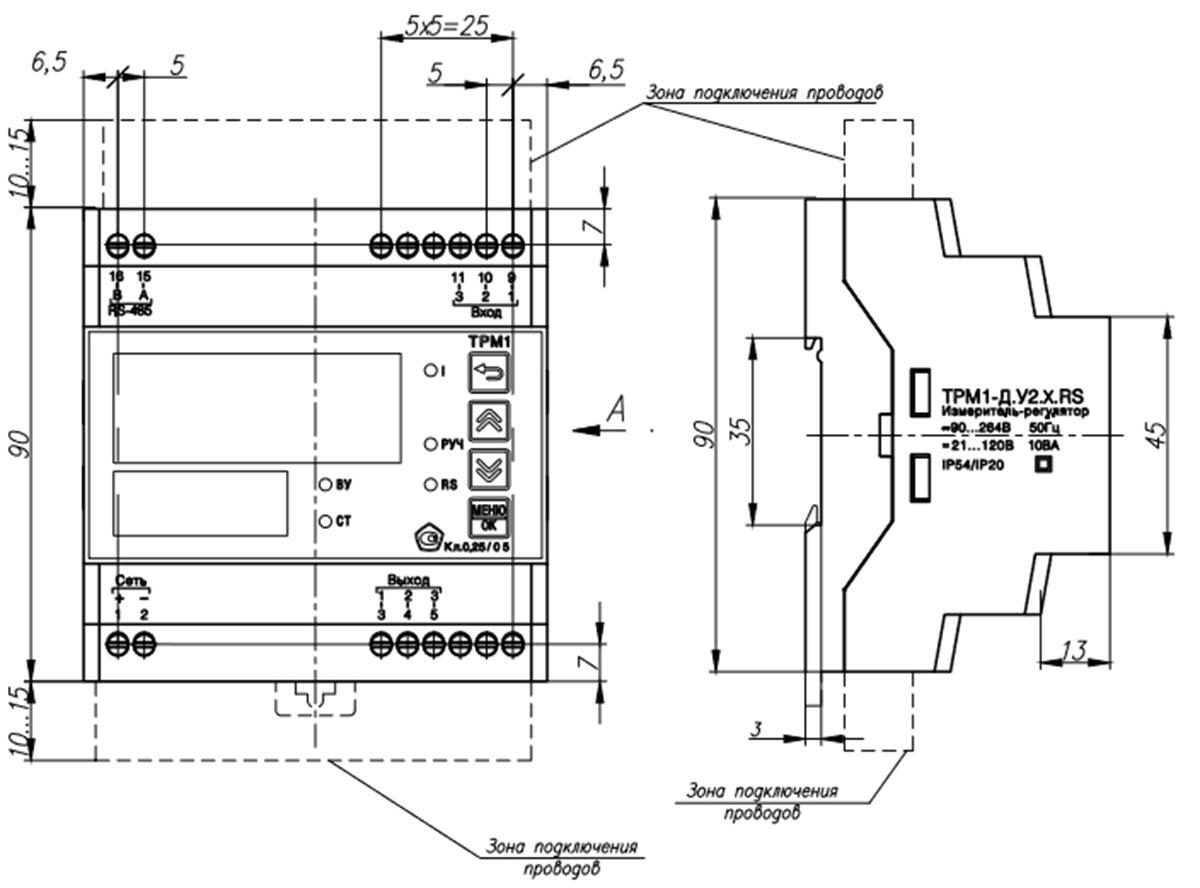

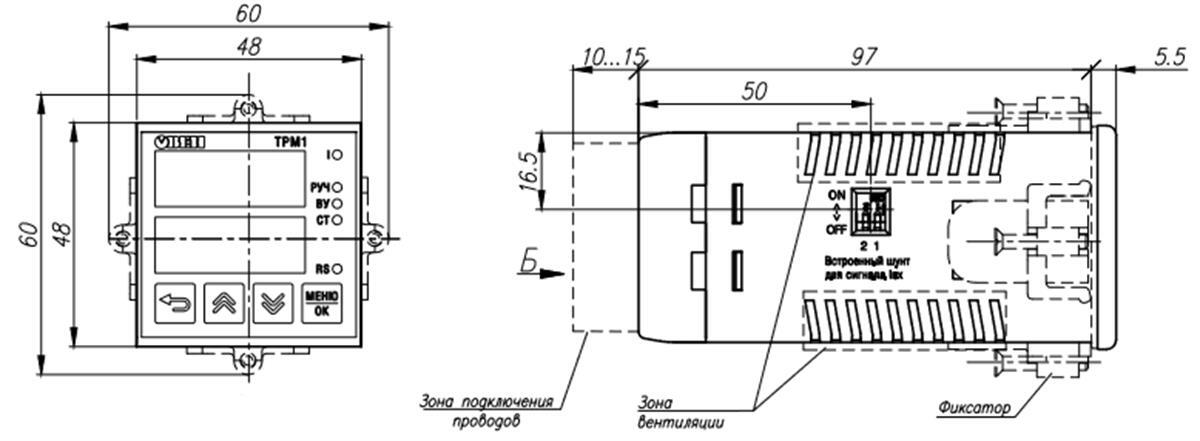

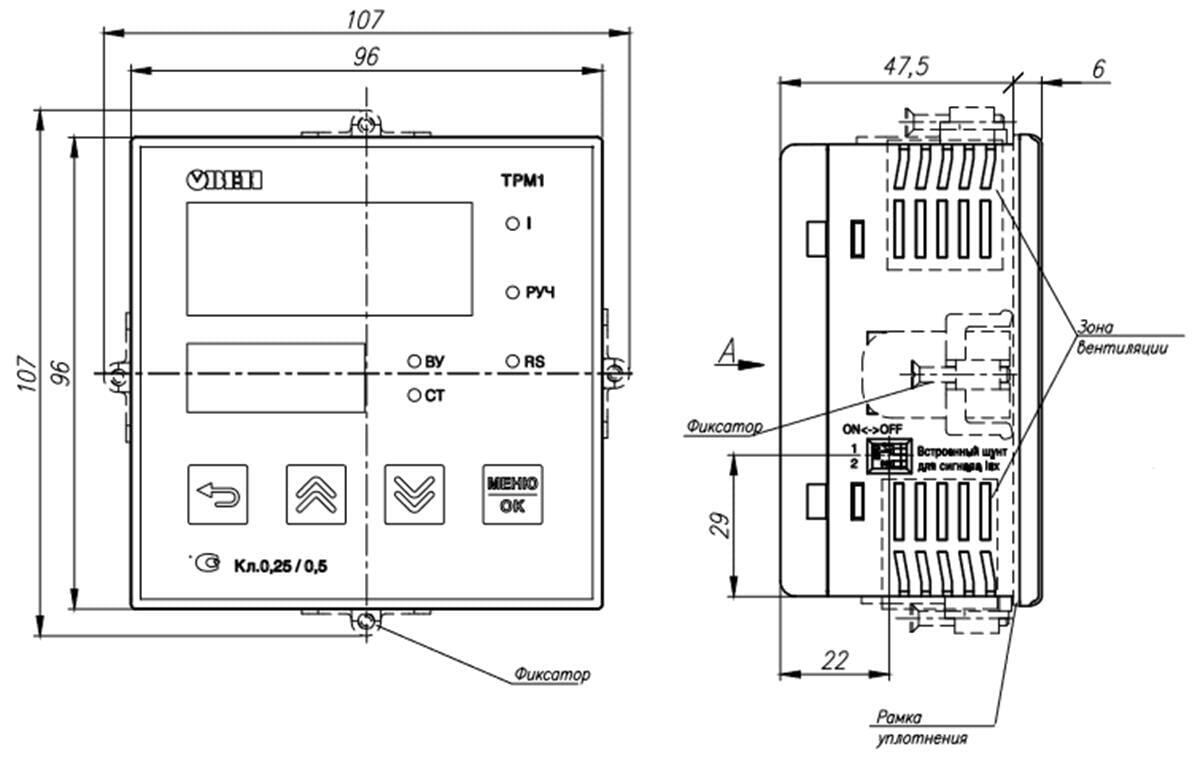

Габаритные размеры
Корпус Д	Корпус Щ1

Корпус Щ2	Корпус Щ5

Корпус Н

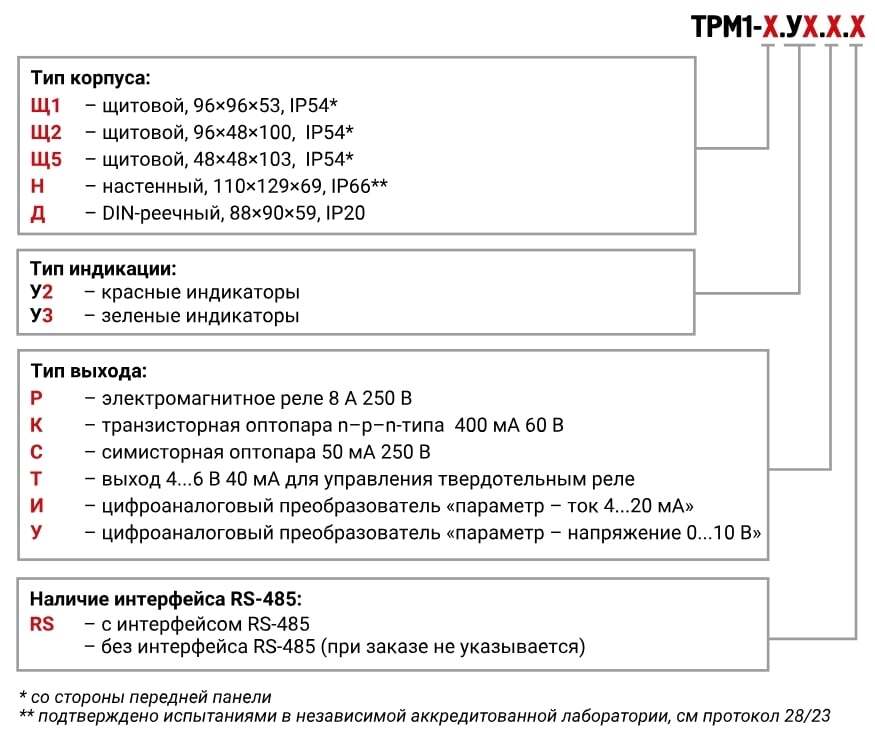

Модификации

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации ТРМ1-У2	21.09.2022	12.05 Мб
Руководство по эксплуатации (краткое) ТРМ1-У2	21.09.2022	5.34 Мб

Артикул	Тип корпуса	Тип индикации	Тип выхода	Интерфейс	Срок поставки	Стоимость
Щ1 Щ2 Д Щ5 Н	красная зеленая	Р К С Т И У	RS-485 нет

Артикул	Тип корпуса	Тип индикации	Тип выхода	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Тип корпуса	Тип индикации	Тип выхода	Интерфейс	Срок поставки	Стоимость
W14592	Щ1	красная	Р	RS-485	Со склада	6161 руб. – +
W14652	Щ1	красная	Р	нет	Со склада	5917 руб. – +
W14642	Щ1	красная	У	RS-485	Со склада	6405 руб. – +
W14593	Щ2	красная	Р	RS-485	Со склада	6161 руб. – +
W14653	Щ2	красная	Р	нет	Со склада	5917 руб. – +
W14688	Щ2	зеленая	Т	нет	Со склада	6222 руб. – +
W14594	Д	красная	Р	RS-485	Со склада	6161 руб. – +
W14654	Д	красная	Р	нет	Со склада	5917 руб. – +
W14595	Щ5	красная	Р	RS-485	Со склада	6161 руб. – +
W14655	Щ5	красная	Р	нет	Со склада	5917 руб. – +
W14596	Н	красная	Р	RS-485	Со склада	6161 руб. – +
W14656	Н	красная	Р	нет	Со склада	5917 руб. – +

Артикул	Тип корпуса	Тип индикации	Тип выхода	Интерфейс	Срок поставки	Стоимость
W14592	Щ1	красная	Р	RS-485	Со склада	6161 руб. – +
W14652	Щ1	красная	Р	нет	Со склада	5917 руб. – +
W14602	Щ1	красная	К	RS-485	2...4 недели	6405 руб. – +
W14662	Щ1	красная	К	нет	2...4 недели	6222 руб. – +
W14612	Щ1	красная	С	RS-485	2...4 недели	6405 руб. – +
W14672	Щ1	красная	С	нет	2...4 недели	6222 руб. – +
W14622	Щ1	красная	Т	RS-485	2...4 недели	6405 руб. – +
W14682	Щ1	красная	Т	нет	2...4 недели	6222 руб. – +
W14632	Щ1	красная	И	RS-485	2...4 недели	6405 руб. – +
W14692	Щ1	красная	И	нет	2...4 недели	6222 руб. – +
W14642	Щ1	красная	У	RS-485	Со склада	6405 руб. – +
W14702	Щ1	красная	У	нет	2...4 недели	6222 руб. – +
W14597	Щ1	зеленая	Р	RS-485	2...4 недели	6161 руб. – +
W14657	Щ1	зеленая	Р	нет	2...4 недели	5917 руб. – +
W14607	Щ1	зеленая	К	RS-485	2...4 недели	По запросу ₽
W14667	Щ1	зеленая	К	нет	2...4 недели	По запросу ₽
W14617	Щ1	зеленая	С	RS-485	2...4 недели	По запросу ₽
W14677	Щ1	зеленая	С	нет	2...4 недели	6222 руб. – +
W14627	Щ1	зеленая	Т	RS-485	2...4 недели	6405 руб. – +
W14687	Щ1	зеленая	Т	нет	2...4 недели	6222 руб. – +
W14637	Щ1	зеленая	И	RS-485	2...4 недели	6405 руб. – +
W14697	Щ1	зеленая	И	нет	2...4 недели	6222 руб. – +
W14647	Щ1	зеленая	У	RS-485	2...4 недели	По запросу ₽
W14707	Щ1	зеленая	У	нет	2...4 недели	6222 руб. – +
W14593	Щ2	красная	Р	RS-485	Со склада	6161 руб. – +
W14653	Щ2	красная	Р	нет	Со склада	5917 руб. – +
W14603	Щ2	красная	К	RS-485	2...4 недели	6405 руб. – +
W14663	Щ2	красная	К	нет	2...4 недели	6222 руб. – +
W14613	Щ2	красная	С	RS-485	2...4 недели	6405 руб. – +
W14673	Щ2	красная	С	нет	2...4 недели	6222 руб. – +
W14623	Щ2	красная	Т	RS-485	2...4 недели	6405 руб. – +
W14683	Щ2	красная	Т	нет	2...4 недели	6222 руб. – +
W14633	Щ2	красная	И	RS-485	2...4 недели	6405 руб. – +
W14693	Щ2	красная	И	нет	2...4 недели	6222 руб. – +
W14643	Щ2	красная	У	RS-485	2...4 недели	6405 руб. – +
W14703	Щ2	красная	У	нет	2...4 недели	6222 руб. – +
W14598	Щ2	зеленая	Р	RS-485	2...4 недели	6161 руб. – +
W14658	Щ2	зеленая	Р	нет	2...4 недели	5917 руб. – +
W14608	Щ2	зеленая	К	RS-485	2...4 недели	По запросу ₽
W14668	Щ2	зеленая	К	нет	2...4 недели	6222 руб. – +
W14618	Щ2	зеленая	С	RS-485	2...4 недели	По запросу ₽
W14678	Щ2	зеленая	С	нет	2...4 недели	По запросу ₽
W14628	Щ2	зеленая	Т	RS-485	2...4 недели	6405 руб. – +
W14688	Щ2	зеленая	Т	нет	Со склада	6222 руб. – +
W14638	Щ2	зеленая	И	RS-485	2...4 недели	6405 руб. – +
W14698	Щ2	зеленая	И	нет	2...4 недели	6222 руб. – +
W14648	Щ2	зеленая	У	RS-485	2...4 недели	6405 руб. – +
W14708	Щ2	зеленая	У	нет	2...4 недели	6222 руб. – +
W14594	Д	красная	Р	RS-485	Со склада	6161 руб. – +
W14654	Д	красная	Р	нет	Со склада	5917 руб. – +
W14604	Д	красная	К	RS-485	2...4 недели	6405 руб. – +
W14664	Д	красная	К	нет	2...4 недели	6222 руб. – +
W14614	Д	красная	С	RS-485	2...4 недели	6405 руб. – +
W14674	Д	красная	С	нет	2...4 недели	6222 руб. – +
W14624	Д	красная	Т	RS-485	2...4 недели	6405 руб. – +
W14684	Д	красная	Т	нет	2...4 недели	6222 руб. – +
W14634	Д	красная	И	RS-485	2...4 недели	6405 руб. – +
W14694	Д	красная	И	нет	2...4 недели	6222 руб. – +
W14644	Д	красная	У	RS-485	2...4 недели	6405 руб. – +
W14704	Д	красная	У	нет	2...4 недели	6222 руб. – +
W14599	Д	зеленая	Р	RS-485	2...4 недели	6161 руб. – +
W14659	Д	зеленая	Р	нет	2...4 недели	5917 руб. – +
W14609	Д	зеленая	К	RS-485	2...4 недели	6405 руб. – +
W14669	Д	зеленая	К	нет	2...4 недели	По запросу ₽
W14619	Д	зеленая	С	RS-485	2...4 недели	По запросу ₽
W14679	Д	зеленая	С	нет	2...4 недели	По запросу ₽
W14629	Д	зеленая	Т	RS-485	2...4 недели	6405 руб. – +
W14689	Д	зеленая	Т	нет	2...4 недели	6222 руб. – +
W14639	Д	зеленая	И	RS-485	2...4 недели	6405 руб. – +
W14699	Д	зеленая	И	нет	2...4 недели	6222 руб. – +
W14649	Д	зеленая	У	RS-485	2...4 недели	6405 руб. – +
W14709	Д	зеленая	У	нет	2...4 недели	6222 руб. – +
W14595	Щ5	красная	Р	RS-485	Со склада	6161 руб. – +
W14655	Щ5	красная	Р	нет	Со склада	5917 руб. – +
W14605	Щ5	красная	К	RS-485	2...4 недели	6405 руб. – +
W14665	Щ5	красная	К	нет	2...4 недели	6222 руб. – +
W14615	Щ5	красная	С	RS-485	2...4 недели	6405 руб. – +
W14675	Щ5	красная	С	нет	2...4 недели	6222 руб. – +
W14625	Щ5	красная	Т	RS-485	2...4 недели	6405 руб. – +
W14685	Щ5	красная	Т	нет	2...4 недели	6222 руб. – +
W14635	Щ5	красная	И	RS-485	2...4 недели	6405 руб. – +
W14695	Щ5	красная	И	нет	2...4 недели	6222 руб. – +
W14645	Щ5	красная	У	RS-485	2...4 недели	6405 руб. – +
W14705	Щ5	красная	У	нет	2...4 недели	6222 руб. – +
W14600	Щ5	зеленая	Р	RS-485	2...4 недели	6161 руб. – +
W14660	Щ5	зеленая	Р	нет	2...4 недели	5917 руб. – +
W14610	Щ5	зеленая	К	RS-485	2...4 недели	По запросу ₽
W14670	Щ5	зеленая	К	нет	2...4 недели	6222 руб. – +
W14620	Щ5	зеленая	С	RS-485	2...4 недели	По запросу ₽
W14680	Щ5	зеленая	С	нет	2...4 недели	По запросу ₽
W14630	Щ5	зеленая	Т	RS-485	2...4 недели	6405 руб. – +
W14690	Щ5	зеленая	Т	нет	2...4 недели	6222 руб. – +
W14640	Щ5	зеленая	И	RS-485	2...4 недели	6405 руб. – +
W14700	Щ5	зеленая	И	нет	2...4 недели	6222 руб. – +
W14650	Щ5	зеленая	У	RS-485	2...4 недели	По запросу ₽
W14710	Щ5	зеленая	У	нет	2...4 недели	По запросу ₽
W14596	Н	красная	Р	RS-485	Со склада	6161 руб. – +
W14656	Н	красная	Р	нет	Со склада	5917 руб. – +
W14606	Н	красная	К	RS-485	2...4 недели	6405 руб. – +
W14666	Н	красная	К	нет	2...4 недели	6222 руб. – +
W14616	Н	красная	С	RS-485	2...4 недели	6405 руб. – +
W14676	Н	красная	С	нет	2...4 недели	6222 руб. – +
W14626	Н	красная	Т	RS-485	2...4 недели	6405 руб. – +
W14686	Н	красная	Т	нет	2...4 недели	6222 руб. – +
W14636	Н	красная	И	RS-485	2...4 недели	6405 руб. – +
W14696	Н	красная	И	нет	2...4 недели	6222 руб. – +
W14646	Н	красная	У	RS-485	2...4 недели	6405 руб. – +
W14706	Н	красная	У	нет	2...4 недели	6222 руб. – +
W14601	Н	зеленая	Р	RS-485	2...4 недели	6161 руб. – +
W14661	Н	зеленая	Р	нет	2...4 недели	5917 руб. – +
W14611	Н	зеленая	К	RS-485	2...4 недели	По запросу ₽
W14671	Н	зеленая	К	нет	2...4 недели	По запросу ₽
W14621	Н	зеленая	С	RS-485	2...4 недели	По запросу ₽
W14681	Н	зеленая	С	нет	2...4 недели	По запросу ₽
W14631	Н	зеленая	Т	RS-485	2...4 недели	6405 руб. – +
W14691	Н	зеленая	Т	нет	2...4 недели	6222 руб. – +
W14641	Н	зеленая	И	RS-485	2...4 недели	6405 руб. – +
W14701	Н	зеленая	И	нет	2...4 недели	6222 руб. – +
W14651	Н	зеленая	У	RS-485	2...4 недели	По запросу ₽
W14711	Н	зеленая	У	нет	2...4 недели	6222 руб. – +
