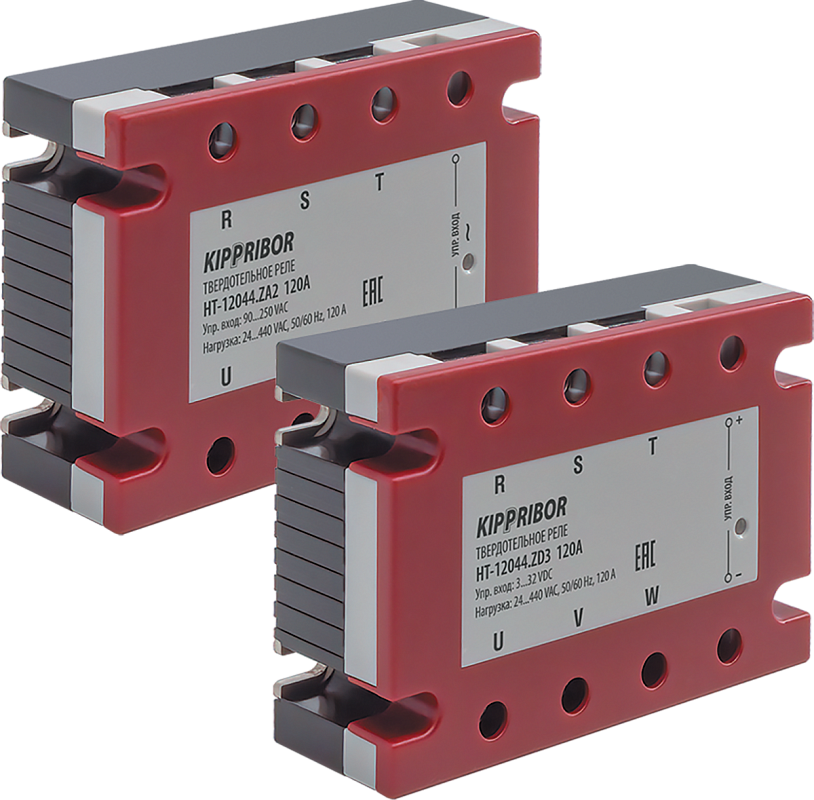

Трехфазные твердотельные реле HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Трехфазные ТТР серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.

Широкий диапазон управляющего сигнала: =3...32В или ~90…250В
Ток нагрузки: от 10 до 120А в зависимости от модификации
Широкий диапазон коммутируемого напряжения: ~24...440В
Подходят для коммутации как однофазной, так и трехфазной нагрузки
Позволяют коммутировать трехфазную нагрузку с любой схемой включения

В закладки

от 3 721 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Твердотельные реле HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР. Другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».

Рекомендуемые токи нагрузки твердотельных реле серии HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Модификация	Рекомендуемый предельный ток нагрузки
HT-1044.ZD3 [M02]	резистивная нагрузка: 8 А максимально допустимый ток нагрузки: 10 А
HT-2544.ZD3 [M02]	резистивная нагрузка: 19 А максимально допустимый ток нагрузки: 25 А
HT-4044.ZD3 [M02]	резистивная нагрузка: 30 А максимально допустимый ток нагрузки: 40 А
HT-6044.ZD3 [M02]	резистивная нагрузка: 45 А максимально допустимый ток нагрузки: 60 А
HT-8044.ZD3 [M02]	резистивная нагрузка: 60 А максимально допустимый ток нагрузки: 80 А
HT-10044.ZD3 [M02]	резистивная нагрузка: 75 А максимально допустимый ток нагрузки: 100 А
HT-12044.ZD3 [M02]	резистивная нагрузка: 90 А максимально допустимый ток нагрузки: 120 А
HT-1044.ZА2 [M02]	резистивная нагрузка: 8 А максимально допустимый ток нагрузки: 10 А
HT-2544.ZА2 [M02]	резистивная нагрузка: 19 А максимально допустимый ток нагрузки: 25 А
HT-4044.ZА2 [M02]	резистивная нагрузка: 30 А максимально допустимый ток нагрузки: 40 А
HT-6044.ZА2 [M02]	резистивная нагрузка: 45 А максимально допустимый ток нагрузки: 60 А
HT-8044.ZА2 [M02]	резистивная нагрузка: 60 А максимально допустимый ток нагрузки: 80 А
HT-10044.ZА2 [M02]	резистивная нагрузка: 75 А максимально допустимый ток нагрузки: 100 А
HT-12044.ZА2 [M02]	резистивная нагрузка: 90 А максимально допустимый ток нагрузки: 120 А

Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: :

Технические характеристики

Параметр	Значение
Тип коммутируемого тока	Переменный ток
Вид коммутируемой сети	Однофазная, трехфазная
Тип коммутируемой нагрузки	Резистивная
Допустимые схемы включения для трехфазной нагрузки	"Звезда", "Звезда с нейтралью", "Треугольник"
Коммутируемое напряжение	24…440 VAC
Управляющий сигнал	Серия HT-xx44.ZD3 [M02]: напряжение 3...32 VDC Серия HT-xx44.ZA2 [M02]: напряжение 90…250 VAC
Входное сопротивление	900 Ом
Пороги включения/выключения	Порог включения 3 VDC Порог отключения 1 VDC
Тип выходных силовых элементов	HT1044.ZD3, HT2544.ZD3, HT4044.ZD3: симисторы (TRIAC) HT6044.ZD3, HT8044.ZD3: тиристоры HT10044.ZD3, HT12044.ZD3: тиристоры SCR-типа на керамической подложке HT1044.ZА2, HT2544ZА2, HT4044.ZА2: симисторы (TRIAC) HT6044.ZА2, HT8044.ZА2: тиристоры
Вид коммутации	Коммутация при переходе через 0
Максимальное пиковое напряжение	9 класс (900 VAC)
Потребляемый ток в цепи управления	Серия HT-xx44.ZD3 [M02]: 6…35 мА Серия HT-xx44.ZA2 [M02] : 5...35 мА
Падение напряжения на реле во включенном состоянии	≤1,6 VAC
Время переключения реле	≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации	50 Гц
Ток утечки в коммутируемой цепи	≤10 мА
Сопротивление изоляции	500 МОм (при 500 VDC)
Электрическая прочность изоляции	Соответствует стандартам UL1577 (2500 V в течение одной минуты)
Температура окружающего воздуха	-30...+70 °С
Атмосферное давление	84…106,7 кПа
Относительная влажность	≤80 % (при +25 °С и ниже без конденсации влаги)
Материал основания	Медь, гальванизированная никелем
Индикация	Светодиод для контроля наличия входного сигнала
Тип монтажа	Крепление винтами на плоскость

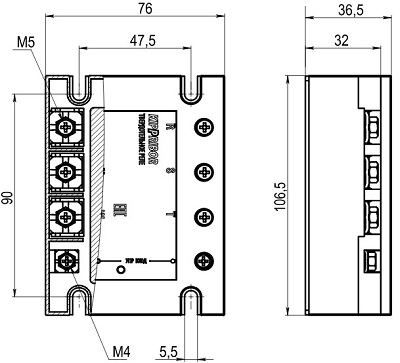

Габаритные размеры

Версия: 2022-09-20-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.09.2022	0.26 Мб
Сертификат соответствия	20.09.2022	1.1 Мб

Артикул	Ток, А	Управление	Срок поставки	Стоимость
10 25 40 60 80 100 120	~90…250В =3…32В

Артикул	Ток, А	Управление	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Ток, А	Управление	Срок поставки	Стоимость
G50394	10	~90…250В	2...4 недели	3801 руб. – +
G50395	25	~90…250В	2...4 недели	4636 руб. – +
G50396	40	~90…250В	2...4 недели	4691 руб. – +
G50397	60	~90…250В	2...4 недели	7491 руб. – +
G50398	80	~90…250В	2...4 недели	8062 руб. – +
G50399	100	~90…250В	2...4 недели	10377 руб. – +
G50400	120	~90…250В	2...4 недели	11310 руб. – +
G50401	10	=3…32В	2...4 недели	3721 руб. – +
G50402	25	=3…32В	2...4 недели	3898 руб. – +
G50403	40	=3…32В	2...4 недели	4453 руб. – +
G50404	60	=3…32В	2...4 недели	6210 руб. – +
G50405	80	=3…32В	2...4 недели	6942 руб. – +
G50406	100	=3…32В	2...4 недели	10139 руб. – +
G50407	120	=3…32В	2...4 недели	11023 руб. – +

Отзывы на этот товар пока отсутствуют.
