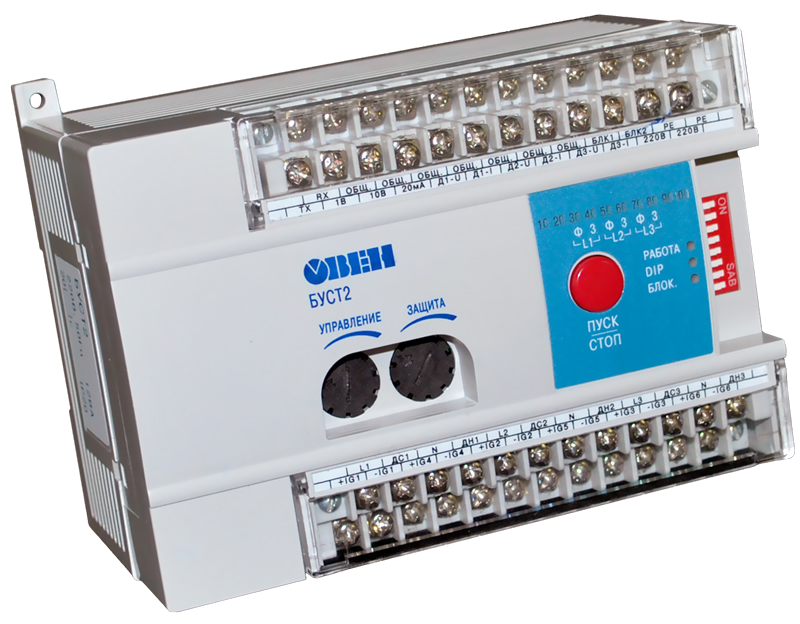

Блок управления симистрами и тиристорами ОВЕН БУСТ предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.
ОВЕН БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН
ТРМ101,
ТРМ10,
ТРМ151,
ТРМ210,
ТРМ 251 и
ПЛК ОВЕН.
Особенности:
- Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...10 В, 0...1 В, поступающих от регулятора
- Ручное регулирование мощности с помощью встроенного потенциометра
- Управление мощными симисторами и тиристорами с токами управления до 1,5 А
- Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
- Светодиодная индикация уровня мощности (10 уровней от 0 до 100%)
- Возможность внешней блокировки управления нагрузкой
- Работа с одно-, двух- и трехфазной нагрузкой
Переключение режимов:
- Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
- мгновенный выход на заданный уровень мощности для управления низкоинерционными нагрузками
Технические характеристики:
Параметры
| Значения |
Входы управления/входное сопротивление
| Внешний переменный резистор
0...1 В/47 кОм
0...10 В/47 кОм
0...20 мА/50 Ом
4...20 мА/50 Ом
|
Напряжение низкого уровня на входе «блокировка» | 0...0,4 В |
Напряжение высокого уровня на входе «блокировка» | 2,4...5 В |
Импульсный ток управления | ≥ 0,5 А или ≥ 1,5 А в зависимости от настроек блока
|
Метод управления тиристорами или симисторами | Фазовый или по числу полупериодов |
Количество фаз | 1...3 |
Схема включения нагрузки
| Звезда с нейтралью, звезда без нейтрали, замкнутый треугольник, разомкнутый треугольник |
Допустимые характеристики нагрузки
| Резистивная, резистивно-индуктивная (cos φ > 0,4)
|
Напряжение питания | 220 В, 50 Гц |
Допустимое отклонение номинального напряжения | −15...10% |
Потребляемая мощность
| ≤ 4 ВА
|
Рабочая температура | −20...50°С
|
Защита
| IP20 |
Монтаж | На DIN-рейку, стандарт 5S |

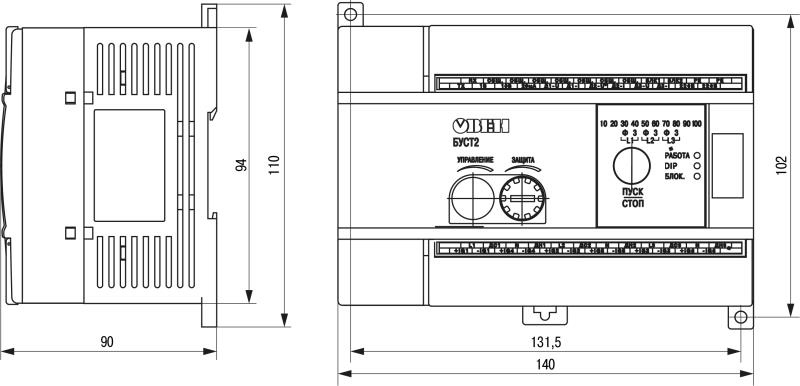

Габаритные размеры корпуса | 140×94×75 мм |
Габаритные размеры |
 |
