Программный ПИД-регулятор ОВЕН ТРМ151
Прибор для создания систем управления различного уровня сложности от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ
- 1 или 2 канала пошагового регулирования
- 2 встроенных универсальных входа и два выхода
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Интерфейс RS-485
Госреестр № 32481-06
Универсальный двухканальных программный ПИД-регулятор ТРМ151 применяется для создания систем управления различного уровня сложности — от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ
Характеристики выходных элементов:
Особенности:
- Режим ручного управления выходной мощностью регулятора
- Линейка стандартных модификаций для наиболее распространенных технологических процессов
- Широкие возможности конфигурирования с ЭВМ или с передней панели прибора:
— различные уровни доступа для оператора, технолога и наладчика системы,
— для каждой стандартной модификации прибора — свой удобно организованный набор параметров - Программы быстрого старта, разработанные специально для каждой модификации
- Возможность быстрого доступа к уставкам при программировании прибора с передней панели
- Программное управление различными исполнительными механизмами:
— 2- позиционными (ТЭНами, двигателями),
— 3-позиционными (задвижками, кранами),
— дополнительными устройствами (заслонками, жалюзи, дымо- или парогенераторами и т. п.)
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, −50...50 мВ, 0...1 В
| Параметр
| Значение
|
| Напряжение питания
| ~90…245 В |
| Частота напряжения питания
| 47...63 Гц
|
| Потребляемая мощность
| не более 6 ВА |
| Количество универсальных входов | 2
|
| Минимальное время опроса датчика | 0,3 с |
| Количество выходных элементов | 2 |
| Тип интерфейса связи
| RS-485 (протокол ОВЕН)
|

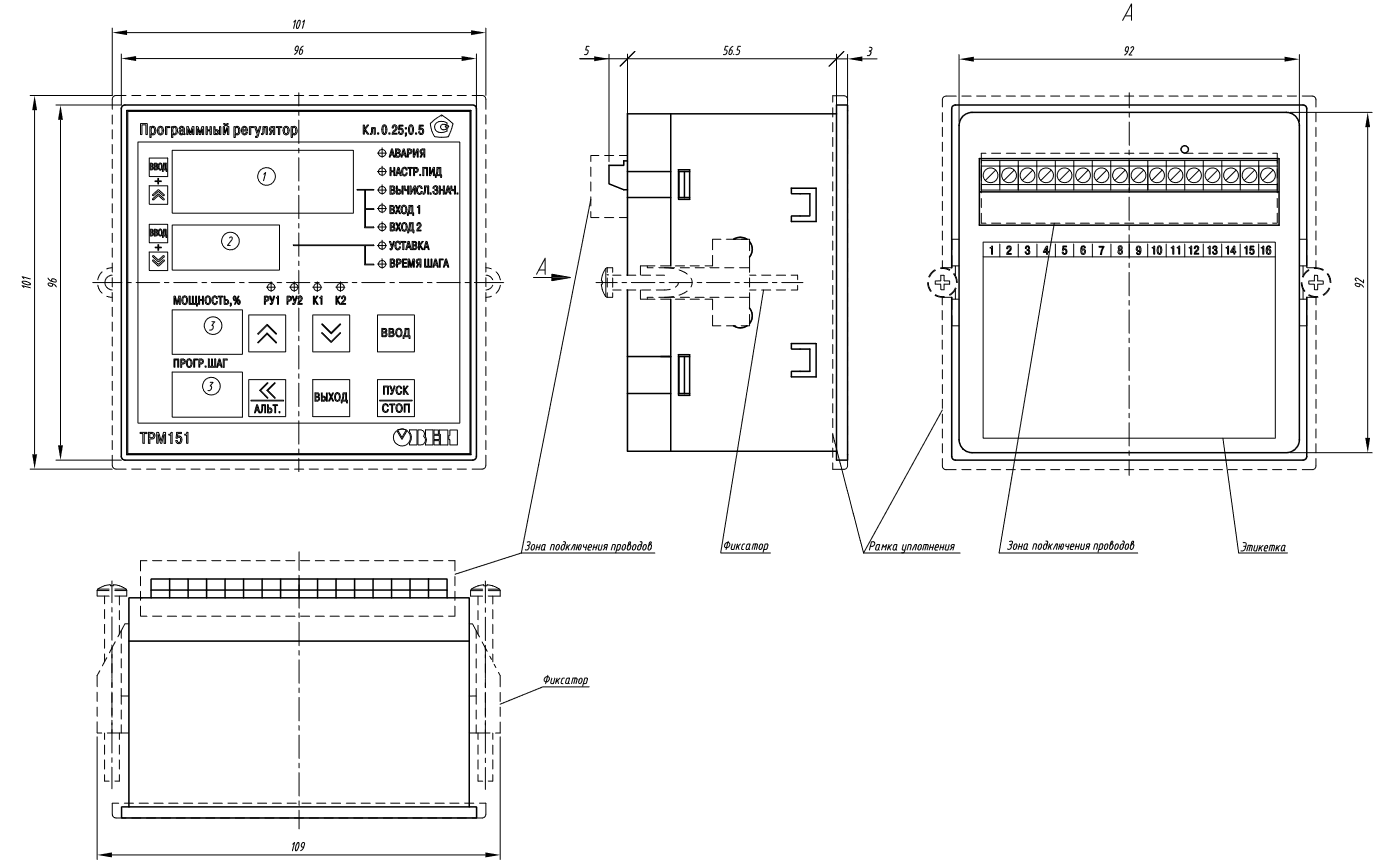

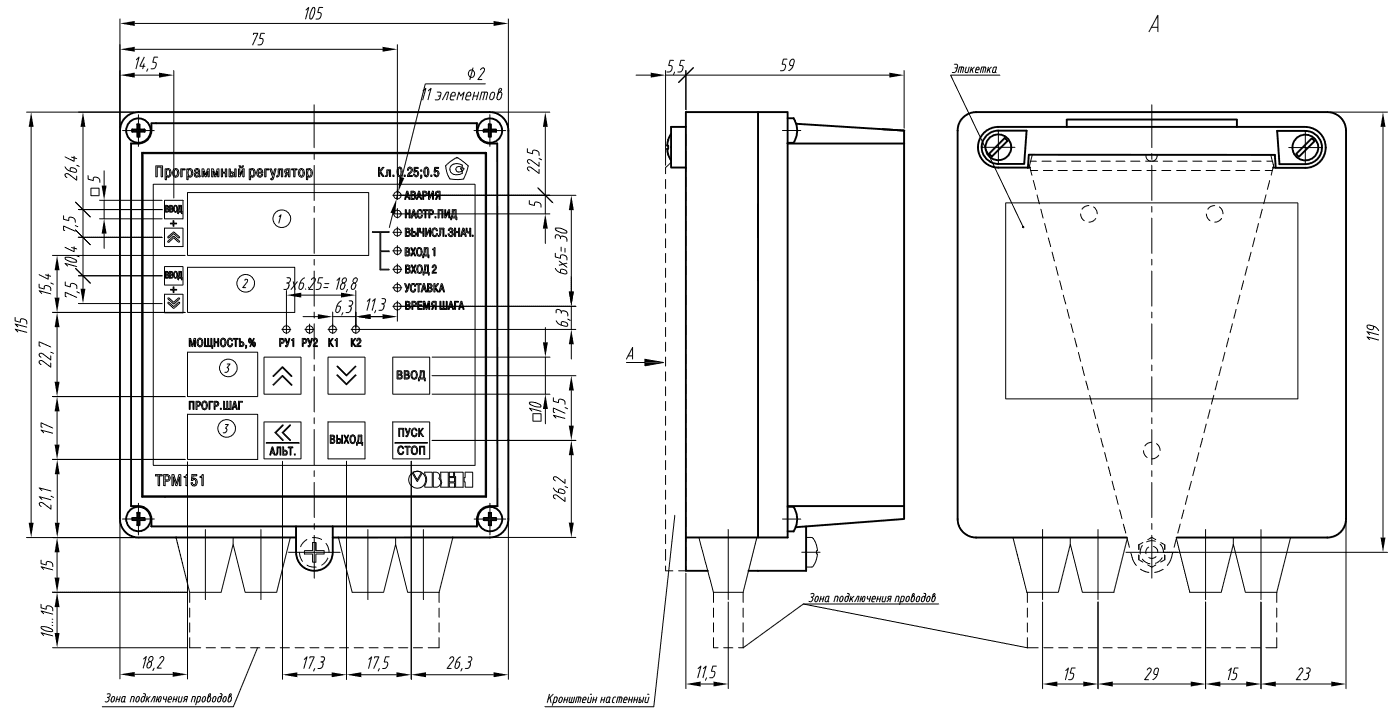

| Габаритные размеры и степень защиты корпуса

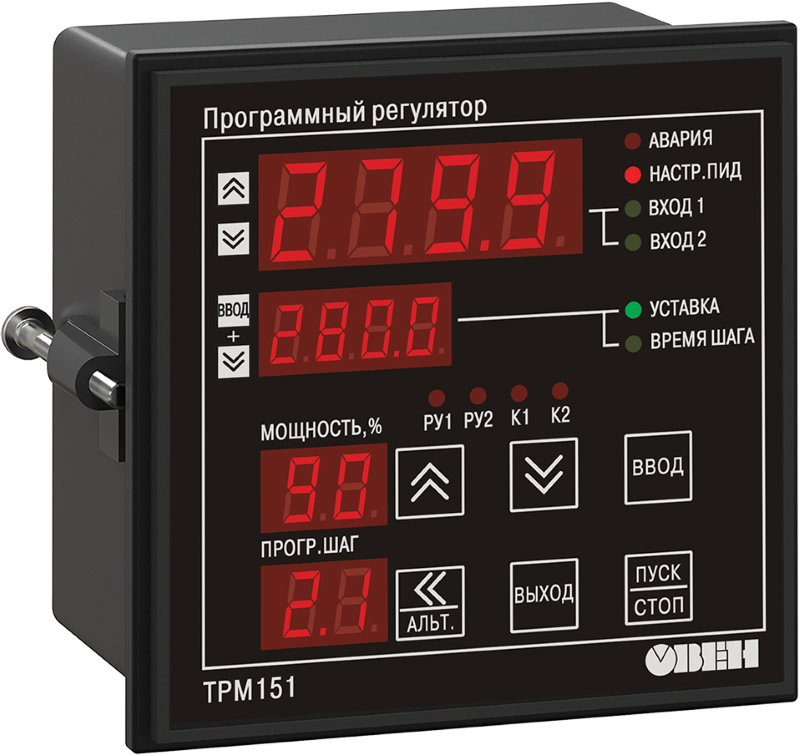

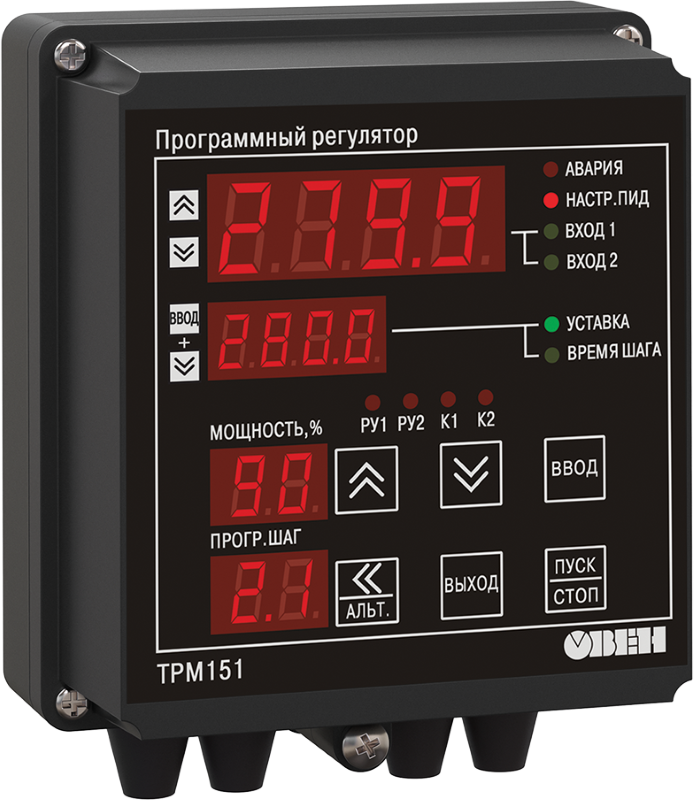

— Настенный Н — Щитовой Щ1 |
130×105×65 мм, IP44 96×96×70 мм, IP54 (со стороны передней панели) |
| Условия эксплуатации:
— окружающая температура — атмосферное давление — относительная влажность воздуха |
1...50°C 84...106,7 кПа не более 80%RH (при 35°С и ниже без конденсации влаги) |
| Обозначение
| Тип выходного устройства
| Электрические характеристики
|
| Р
| Электромагнитное реле | 4 при ~220 В, 50 Гц, cos φ > 0,4 |
| К
| Транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В пост. тока |
| С
| Симисторная оптопара | 50 мА при ~250 В (пост. откр. симистор) или 400 мА (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| И
| Цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Нагрузка 0…1000 Ом, напряжение питания 10...36 В пост. тока |
| У
| Цифроаналоговый преобразователь «параметр-напряжение 0...10 В»
| Сопротивление нагрузки более 2 кОм
|
| Т
| Выход для управления
твердотельным реле | Выходное напряжение 4...6 В
Максимальный выходной ток 70 мА |
| Стандартные модификации ТРМ151 | |
| ТРМ151 - 01
| ТРМ151 - 3
|

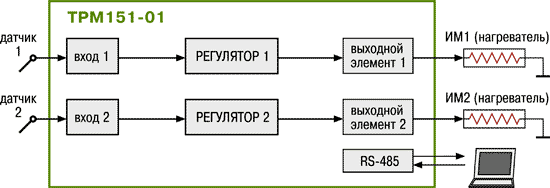

2 канала пошагового регулирования, каждый из которых подключен к своему выходному элементу. Регулятор может работать в режимах ПИД и ON/OFF |
Одноканальное пошаговое регулирование задвижкой с датчиком положения или без него. Применяется в системах вентиляции, водоснабжения, в пищевой промышленности, может применяться как регулятор соотношения |
| ТРМ151 - 04
| ТРМ151 - 05
|

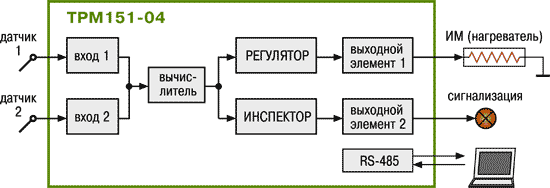

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Имеется блок контроля выхода величины за допустимый диапазон («инспектор»). Сигнал инспектора подается на выходной элемент 2, к которому подключается средство аварийной сигнализации (лампа, звонок и т. д.) |

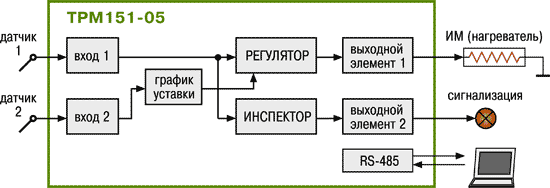

Одноканальное пошаговое регулирование, при этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Также может быть подключен блок инспектора, соединенный со вторым выходом прибора. Применяется в погодозависимых системах отопления, многозонных электропечах, теплицах и инкубаторах |
| ТРМ151 - 06
| ТРМ151 - 07
|

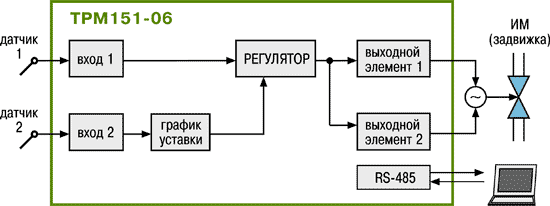

Одноканальное пошаговое регулирование задвижкой без датчика положения. При этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Применяется в погодозависимых системах отопления, вентиляции, теплицах и инкубаторах, может применяться как регулятор соотношения |

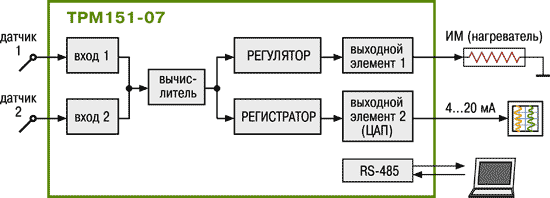

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Эта величина дублируется на ЦАП 4…20 мА, к которому подключается аналоговый регистратор. Применяется при автоматизации процессов, требующих регистрации на аналоговых самописцах |
| ТРМ151 - 08
| ТРМ151 - 09
|

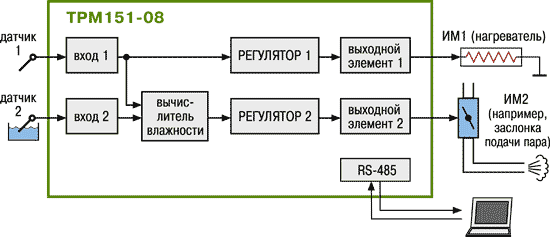

Одновременное пошаговое регулирование температуры и влажности. Вычисление влажности производится психрометрическим методом по температуре «сухого» и «влажного» термометров. Применяется при автоматизации климатических камер и теплиц |

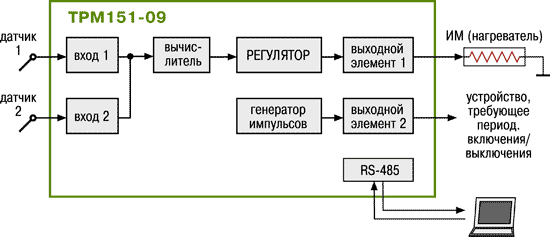

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. На второй выход прибора можно на определенном шаге программы подать периодические импульсы. Применяется для автоматизации различных установок, требующих включения дополнительного или сигнального оборудования. Находит широкое применение в пищевой и лесной промышленности |
| ТРМ151 - 10
|
|

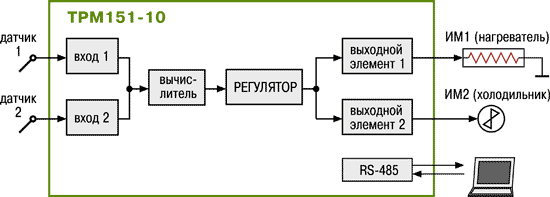

Одноканальное пошаговое регулирование с помощью системы «нагреватель — холодильник». Применяется для автоматизации климатических камер, систем вентиляции и кондиционирования |
|
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия для ТРМ151 | 27.07.2011 | 0.67 Мб |  |
| Сертификат средств измерений ОВЕН ТРМ151 | 27.07.2011 | 0.26 Мб | |
| Сертификат средств измерений ОВЕН ТРМ151 (Беларусь) | 27.07.2011 | 0.35 Мб | |
| Разрешение ТРМ151 | 27.07.2011 | 0.34 Мб | |
| Руководство по эксплуатации для ТРМ151-01 | 21.02.2014 | 8.05 Мб |  |
| Руководство по эксплуатации для ТРМ151-03 | 21.02.2014 | 8.59 Мб | |
| Руководство по эксплуатации для ТРМ151-04 | 21.02.2014 | 8.7 Мб | |
| Руководство по эксплуатации для ТРМ151-05 | 21.02.2014 | 8.81 Мб | |
| Руководство по эксплуатации для ТРМ151-06 | 21.02.2014 | 8.39 Мб | |
| Руководство по эксплуатации для ТРМ151-07 | 21.02.2014 | 8.62 Мб | |
| Руководство по эксплуатации для ТРМ151-08 | 21.02.2014 | 7.94 Мб | |
| Руководство по эксплуатации для ТРМ151-09 | 21.02.2014 | 8.7 Мб | |
| Руководство по эксплуатации для ТРМ151-10 | 21.02.2014 | 5.75 Мб | |
