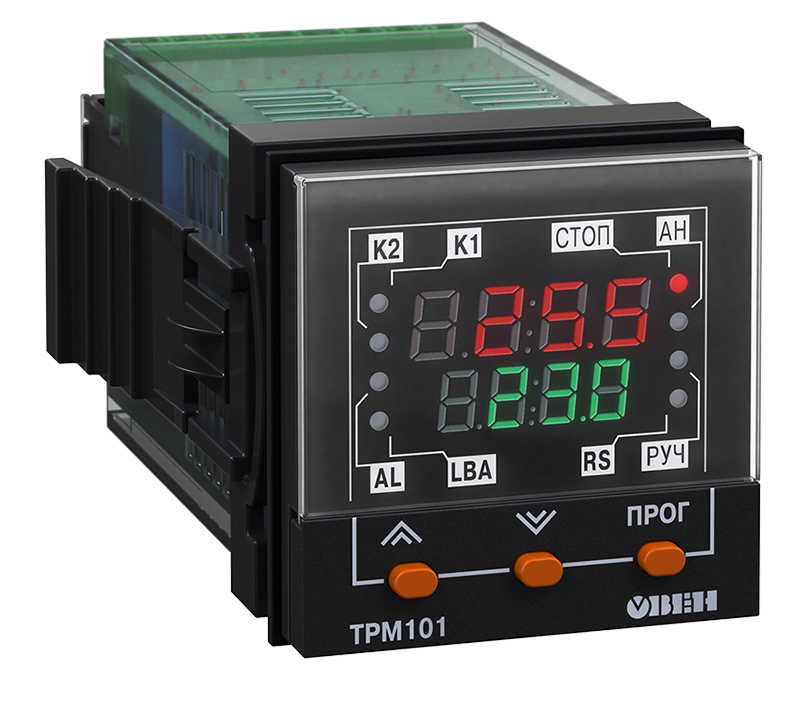

ПИД-регулятор ОВЕН ТРМ101

ПИД-регулятор ОВЕН ТРМ101 предназначен для точного поддержания температуры, давления или других физических величин в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Особенности

Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA)
Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
Бесконтактное управление нагрузкой через внешнее твердотельное реле
Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
Уровни защиты параметров для разных групп специалистов

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Потребляемая мощность	≤ 6 ВА
Универсальный вход 1 - предел допустимой основной погрешности измерения входного параметра - входное сопротивление при подключении источника сигнала тока - входное сопротивление при подключении источника сигнала напряжения	±0,5% 100 Ом ± 0,1% ≥ 100 кОм
Количество выходных устройств	2
Тип интерфейса связи	RS-485
Скорость передачи данных	2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,6 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с
Условия эксплуатации - окружающая температура - атмосферное давление - относительная влажность воздуха	+1...+50 °C 84...106,7 кПа ≤ 80%RH (при +35°С и ниже без конденсации влаги)
Степень защиты	IP54 (со стороны передней панели)
Монтаж	В щит
Габаритные размеры	48×48×102 мм

Характеристики выходных элементов:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при ~220 В, 50...60 Гц, cos φ > 0,4 или =30 В
К	Транзисторная оптопара структуры n–p–n типа	200 мА при =50 В
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания =10...36 В
У	Цифроаналоговый преобразователь «параметр-напряжение 0...10 В»	Нагрузка ≥ 2 кОм, напряжение питания 15...32 В
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

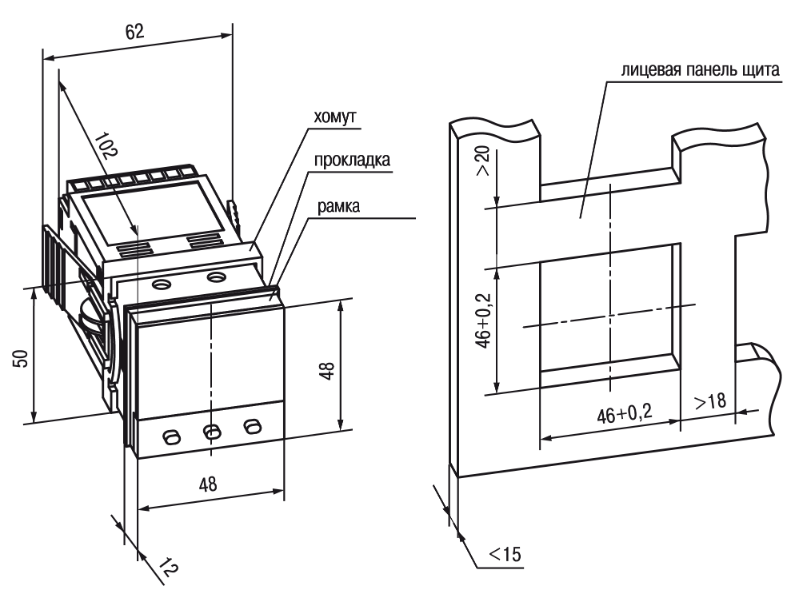

Габаритные размеры

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия для ТРМ101	29.04.2013	0.37 Мб
Сертификат средств измерений ОВЕН ТРМ101	29.04.2013	0.25 Мб
Сертификат средств измерений ОВЕН ТРМ101 (Беларусь)	30.04.2013	0.44 Мб
Сертификат средств измерений ОВЕН ТРМ101 (Украина)	06.05.2013	0.64 Мб
Руководство по эксплуатации	27.04.2013	1.28 Мб

Артикул	Модель	Выход1	Выход2	Срок поставки	Стоимость
G13003	ТРМ101-ИР	И	Р	Со склада	15088 руб. – +
G13005	ТРМ101-РР	Р	Р	Со склада	14561 руб. – +
G13006	ТРМ101-СР	С	Р	Со склада	15088 руб. – +
G13008	ТРМ101-УР	У	Р	Со склада	15088 руб. – +

Артикул	Описание	Срок поставки	Стоимость
M18275	Выход1: Р; Выход2: Р. Причина уценки: 2010г., следы эксплуатации	Со склада	5824 руб. – +
N33401	Выход1: Р; Выход2: Р. Причина уценки: 2004г.	Со склада	5824 руб. – +
