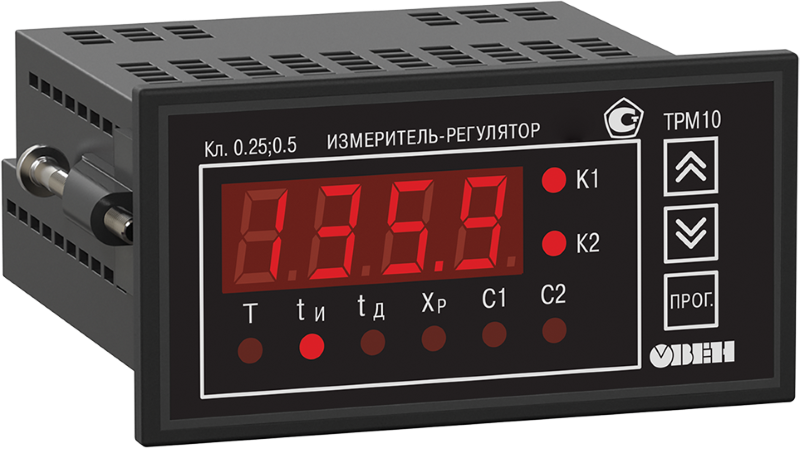

ПИД-регулятор с универсальным входом ОВЕН ТРМ10
Прибор для измерения температуры или другой физической величины, импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования
- Количество универсальных входов: 1
- Количество выходных устройств: 2
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
Госреестр № 17023-08
Внимание! На неопределенный срок временно приостановлена отгрузка продуктов ТРМ10-Щ11.У.хх и ТРМ10-Д.У.хх
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.

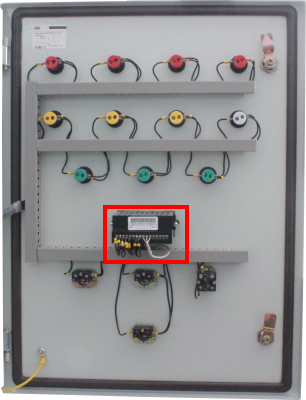

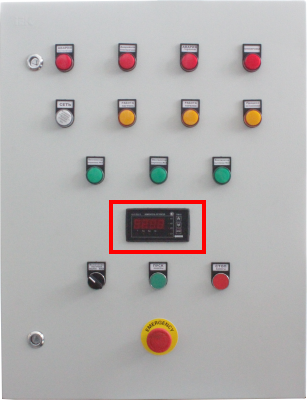

Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1 В, −50…50 мВ) период опроса входа составляет 0,1 с. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например, давления
- Съемный клеммник. Новый корпус прибора Щ11 имеет съемный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т. д.
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В)
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
- Возможность управления трехфазной нагрузкой
- Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
- Импульсный источник питания 90...245 В 47...63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных измененийПоддерживаемые градуировки:
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, −50...50 мВ, 0...1 В
| Параметр
| Значение
|
| Напряжение питания
| ~90…245 В
=20...375 В (номинальное 24 В) – только для корпуса Щ11 |
| Частота напряжения питания
| 47...63 Гц
|
| Потребляемая мощность
| ≤ 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей
| =24 ± 2,4 В |
| Максимально допустимый ток источника питания
| 80 мА |
| Количество универсальных входов | 1
|
| Время опроса входа:
- для термопреобразователей сопротивления - для других датчиков |
≤ 0,8 с ≤ 0,4 с |
| Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей - для других датчиков |
±0,5% ±0,25% |
| Количество выходных устройств | 2 |
| Типы выходных устройств:
– ПИД-регулятора (ВУ1) – двухпозиционного регулятора (ВУ2) |
Р, К, С, С3, Т, И, У Р, К, С, Т |
| Габаритные размеры, мм, и степень защиты корпуса
- щитовой Щ1 - щитовой Щ2 - щитовой Щ11 - настенный Н - на DIN-рейку |

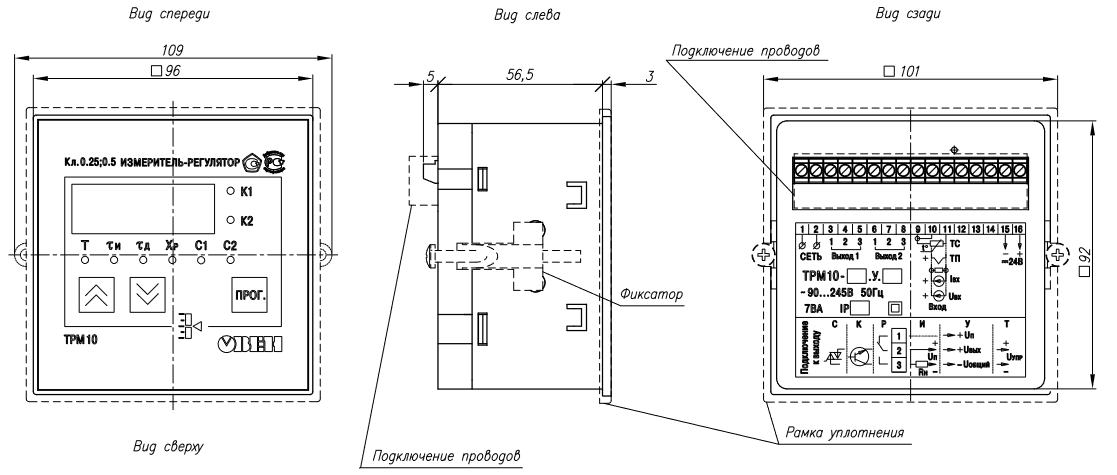

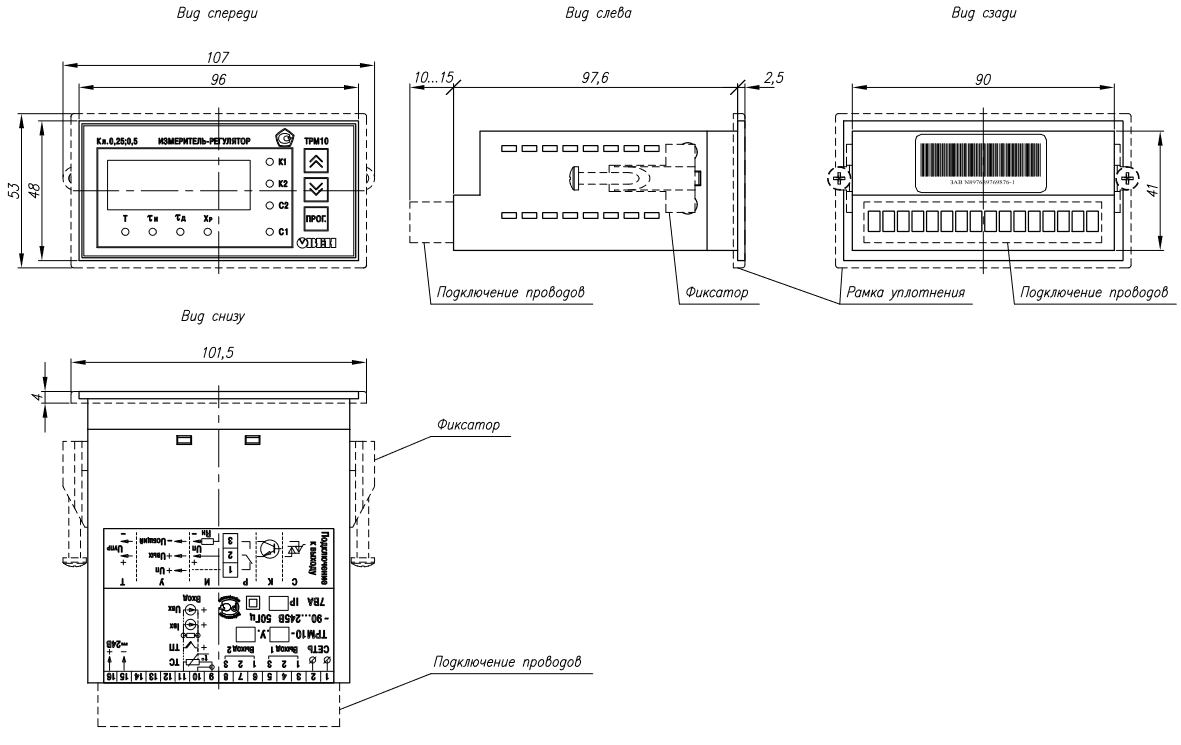

96×96×65 мм, IP54 (со стороны передней панели) 48×96×100 мм, IP54 (со стороны передней панели) 96×96×49 мм, IP54 (со стороны передней панели) 130×105×65 мм, IP44 90×72×58 мм, IP20 |
| Условия эксплуатации:
- окружающая температура - атмосферное давление - относительная влажность воздуха |
−20...+50 °C 84...106,7 кПа 30...80%RH (при +35°С и ниже без конденсации влаги) |
| Обозначение
| Тип выходного устройства
| Электрические характеристики
|
| Р
| Электромагнитное реле | 1 А (ПИД-регулирование)
8 А (сигнализация) При ~220 В, 50...60 Гц, cos φ > 0,4 или 30 В пост. тока |
| К
| Транзисторная оптопара структуры n–p–n типа | 200 мА при 50 В пост. тока |
| С
| Симисторная оптопара | 50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и tИМП = 5 мс) |
| С3
| Три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tИМП ≤ 5 мс) |
| И
| Цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
| У
| Цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Нагрузка ≥ 2 кОм, напряжение питания 15...32 В |
| Т
| Выход для управления
твердотельным реле | Выходное напряжение 4...6 В
Максимальный выходной ток 50 мА |
| Габаритные размеры
| |

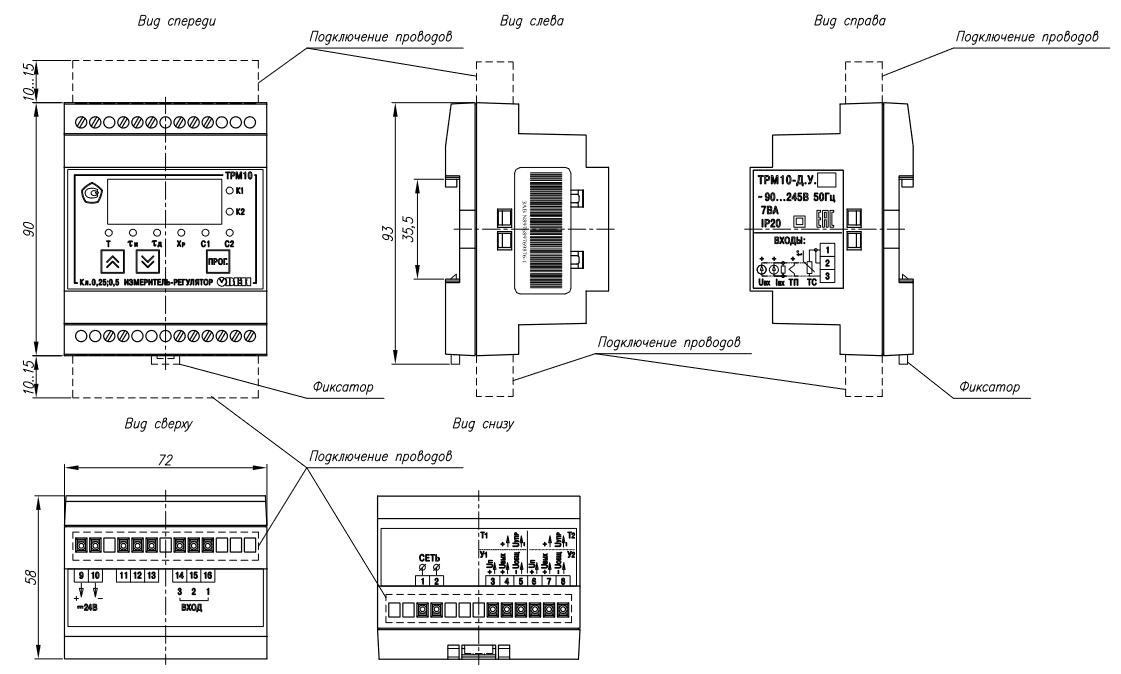

| ТРМ10-Д
| |
 | |

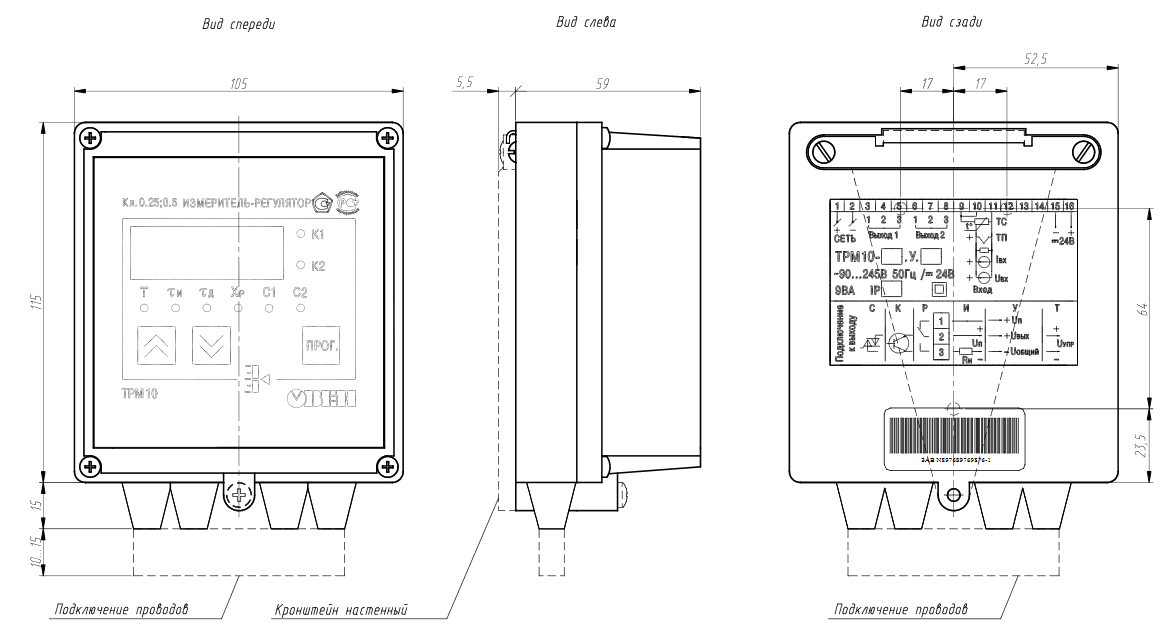

| ТРМ10-Н | |
 | |
| ТРМ10-Щ1 | |
 | |
| ТРМ10-Щ2 | |
 | |
| ТРМ10-Щ11
| |
 | |
Версия: 2023-01-18-ЛВС
Документация и схемы
| Схема | Размер | Файл |

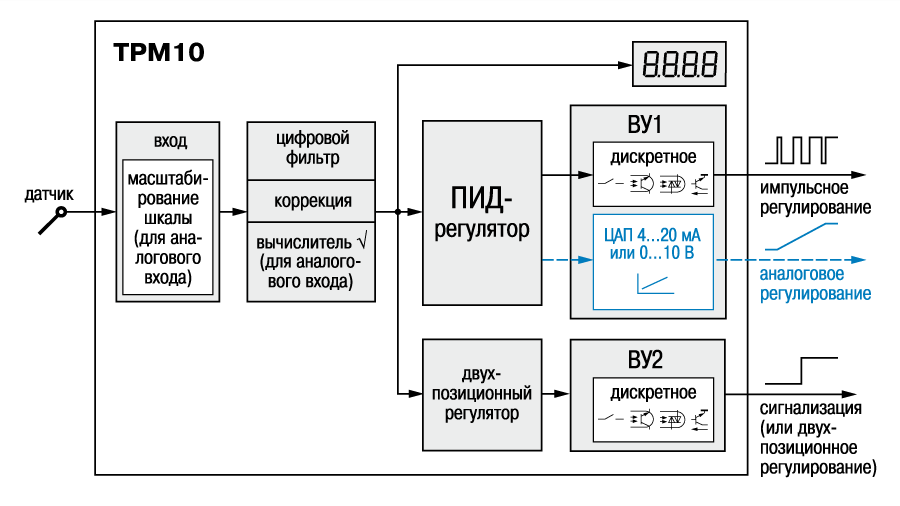

| Функциональная схема прибора | 0.03 Мб |  |

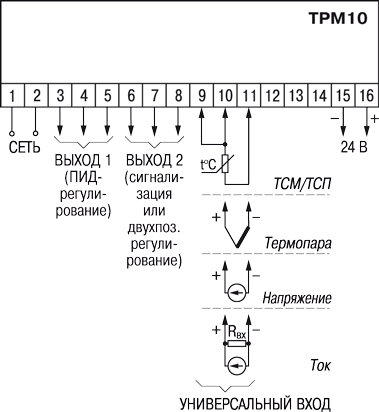

| Общая схема подключения ТРМ10 | 0.02 Мб |  |

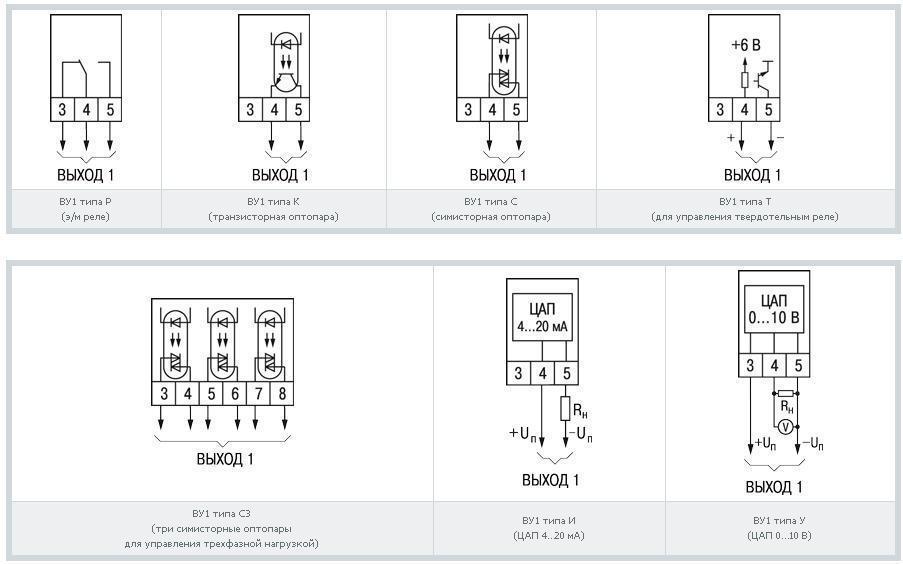

| Схемы подключения выходного устройства 1 (ВУ1) | 0.06 Мб |  |

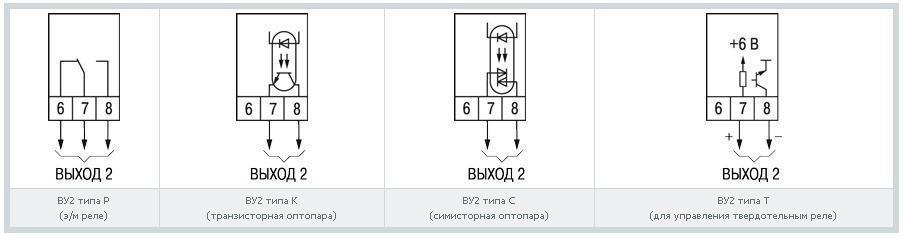

| Схемы подключения выходного устройства 2 (ВУ2) | 0.03 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 1.7 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.98 Мб | |
| Разрешение ТРМ10 | 25.06.2011 | 0.48 Мб |  |
| Сертификат средств измерений ТРМ10 (Россия) | 25.06.2011 | 0.27 Мб | |
| Сертификат средств измерений ТРМ10 (Украина) | 25.06.2011 | 0.7 Мб | |
| Сертификат средств измерений ТРМ10 (Беларусь) | 18.01.2019 | 0.42 Мб | |
| Сертификат средств измерений ТРМ10 (Казахстан) | 25.06.2011 | 0.23 Мб | |
| Декларация о соответствии | 23.05.2016 | 0.77 Мб | |
