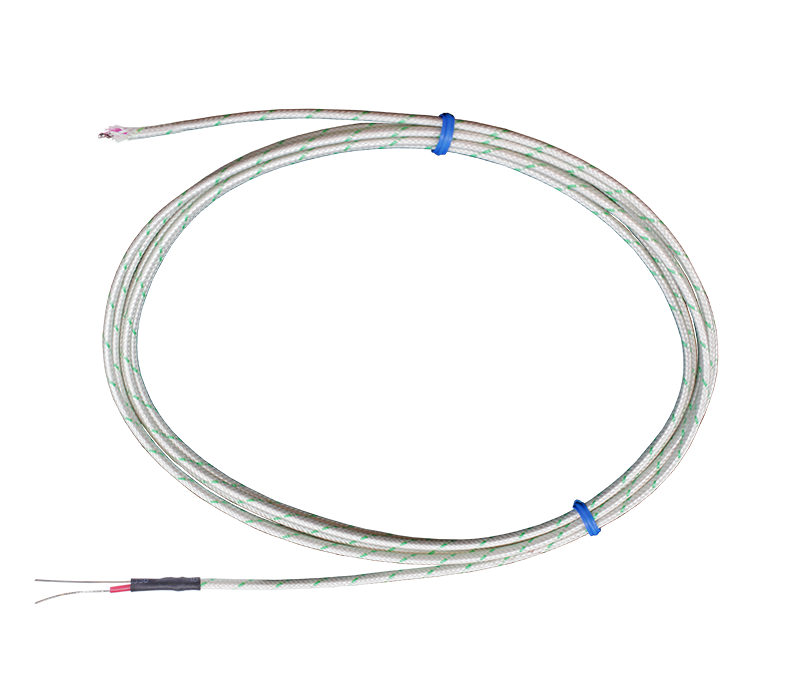

Термопара бескорпусная ТП-А-1001-0,5

Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ХК (L) – стандарт, ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 2
Длина монтажной части: 150 мм, 250 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм, 3000 мм, 5000 мм – стандарт, 200...100 000 мм – по заказу
Диаметр термоэлектрода: 0,5 мм
Сечение изоляции: 2,5×1,5 мм
Тип спая: неизолированный
Материал изоляции: стеклонить

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 152 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Прежнее название термопары ТП-А-1001-0,5: ТП-А-0188-05

Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

Термопара является аналогом дТП011

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;

– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность: «+» жила в красной трубке.

Рабочие условия эксплуатации:Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 80% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ХК (L) – стандарт ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измерения температуры	−40...+400°С
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	150 мм, 250 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм, 3000 мм, 5000 мм – стандарт 200...100 000 мм – по заказу
Диаметр термоэлектрода (d)	0,5 мм
Сечение изоляции (а×b)	2,5×1,5 мм
Тип спая	неизолированный
Тепловая инерция	≤ 3 с
Материал изоляции	стеклонить
Степень защиты	IP00

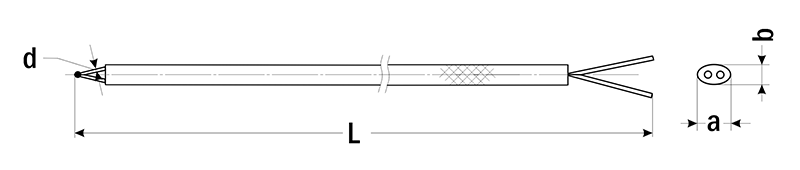

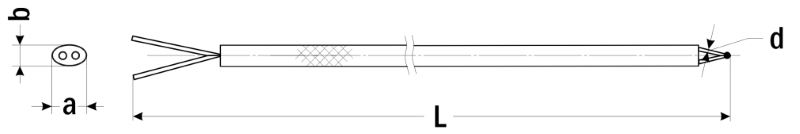

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2022-02-05-ЛВС

Артикул	Градуировка	Длина монтажной части, мм	Срок поставки	Стоимость
ХА ХК	150 250 500 1000 1500 2000 3000 5000

Артикул	Модель	Градуировка	Длина монтажной части, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Градуировка	Длина монтажной части, мм	Срок поставки	Стоимость
N06342	ТП-А-1001-0,5-150-ХА-Н	ХА	150	Со склада	152 руб. – +
N06343	ТП-А-1001-0,5-250-ХА-Н	ХА	250	Со склада	152 руб. – +
N06344	ТП-А-1001-0,5-500-ХА-Н	ХА	500	Со склада	203 руб. – +
N06346	ТП-А-1001-0,5-1000-ХА-Н	ХА	1000	Со склада	292 руб. – +
N06348	ТП-А-1001-0,5-1500-ХА-Н	ХА	1500	Со склада	332 руб. – +
N06350	ТП-А-1001-0,5-2000-ХА-Н	ХА	2000	Со склада	386 руб. – +
N06352	ТП-А-1001-0,5-3000-ХА-Н	ХА	3000	Со склада	566 руб. – +
N06354	ТП-А-1001-0,5-5000-ХА-Н	ХА	5000	Со склада	881 руб. – +
N06345	ТП-А-1001-0,5-500-ХК-Н	ХК	500	Со склада	203 руб. – +
N06347	ТП-А-1001-0,5-1000-ХК-Н	ХК	1000	Со склада	292 руб. – +
N06349	ТП-А-1001-0,5-1500-ХК-Н	ХК	1500	Со склада	332 руб. – +
N06351	ТП-А-1001-0,5-2000-ХК-Н	ХК	2000	Со склада	386 руб. – +
N06353	ТП-А-1001-0,5-3000-ХК-Н	ХК	3000	Со склада	566 руб. – +
N06355	ТП-А-1001-0,5-5000-ХК-Н	ХК	5000	Со склада	881 руб. – +

Артикул	Модель	Градуировка	Длина монтажной части, мм	Срок поставки	Стоимость
N06342	ТП-А-1001-0,5-150-ХА-Н	ХА	150	Со склада	152 руб. – +
N06343	ТП-А-1001-0,5-250-ХА-Н	ХА	250	Со склада	152 руб. – +
N06344	ТП-А-1001-0,5-500-ХА-Н	ХА	500	Со склада	203 руб. – +
N06346	ТП-А-1001-0,5-1000-ХА-Н	ХА	1000	Со склада	292 руб. – +
N06348	ТП-А-1001-0,5-1500-ХА-Н	ХА	1500	Со склада	332 руб. – +
N06350	ТП-А-1001-0,5-2000-ХА-Н	ХА	2000	Со склада	386 руб. – +
N06352	ТП-А-1001-0,5-3000-ХА-Н	ХА	3000	Со склада	566 руб. – +
N06354	ТП-А-1001-0,5-5000-ХА-Н	ХА	5000	Со склада	881 руб. – +
N06345	ТП-А-1001-0,5-500-ХК-Н	ХК	500	Со склада	203 руб. – +
N06347	ТП-А-1001-0,5-1000-ХК-Н	ХК	1000	Со склада	292 руб. – +
N06349	ТП-А-1001-0,5-1500-ХК-Н	ХК	1500	Со склада	332 руб. – +
N06351	ТП-А-1001-0,5-2000-ХК-Н	ХК	2000	Со склада	386 руб. – +
N06353	ТП-А-1001-0,5-3000-ХК-Н	ХК	3000	Со склада	566 руб. – +
N06355	ТП-А-1001-0,5-5000-ХК-Н	ХК	5000	Со склада	881 руб. – +
