| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −92 кПа |
| Максимальный вакуумный расход | 360...1200 л/мин |
| Потребление воздуха | 116...655 л/мин |
| Рабочее давление
| 0,34 МПа |
| Уровень шума
| 80...82 дБА
|
| Рабочая температура
| −10...+80°C |
| Присоединение | G¾", G1" – выход вакуума;
NPSF⅛", G¼" – вход сжатого воздуха; G¾", G1" – порт сброса |

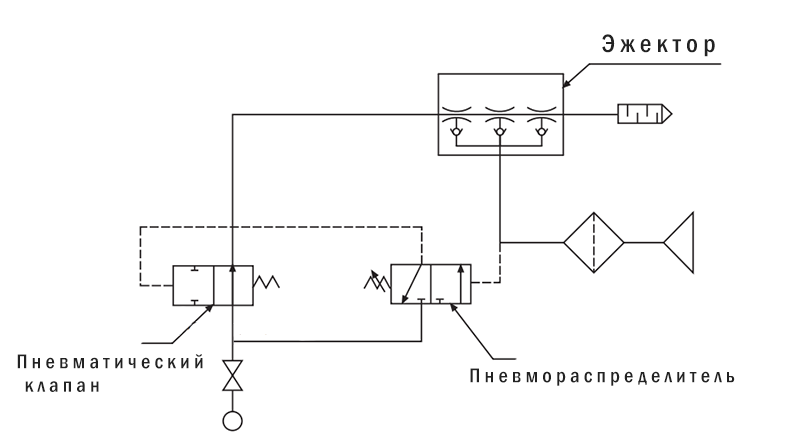

| Характеристики пневмораспределителя | |
| Рабочее давление воздуха | 0,15...0,8 МПа |
| Диапазон устанавливаемого давления | −15...−95 кПа |
| Гистерезис | 12 кПа |
| Тип | НЗ (нормально закрытый) |
| Рабочая температура | −10...+60°C |
| Характеристики пневматического клапана
| |
| Рабочее давление воздуха | 0,1...0,8 МПа |
| Тип | НО (нормально открытый) |
| Рабочая температура | 0...+60°C |
| Модель
соединительной плиты | Выход
вакуума | Вход
сжатого воздуха | Порт
сброса | Материал
| Модель
эжектора |
| D
| G¾"
| NPSF⅛"
| G¾"
| Полифенилсульфид
(PPS) | AM25L...100L |
| G1"
| G¼"
| G1"
| AM125L...150L | ||
| AD
| G¾"
| G¼"
| G¾"
| Алюминиевый сплав
| AM25L...100L |
| G1" | G¼" | G1" | AM125L...150L |
| Модель | Макс.
вакуум, кПа | Макс. вакуумный
расход, л/мин | Расход воздуха,
л/мин | Уровень шума, дБА | Габаритные размеры, мм
|
| Номинальное рабочее давление 0,34 МПа
| |||||
| AM25L |
–92 | 360 | 116
| 80
| 201×193×64
|
| AM50L
| 600 | 230
|
81 | ||
| AM75L
| 760 | 365
| 221×193×64
| ||
| AM100L
| 850 | 445
| |||
| AM125L
| 1150
| 545
| 82
| 239×193×64
| |
| AM150L
| 1200
| 655
| |||
| Номинальное рабочее давление 0,6 МПа
| |||||
| AM25L
|
–89 | 420
| 185
| 80
| 201×193×64
|
| AM50L
| 700
| 370
|
81 | ||
| AM75L
| 950
| 610
| 221×193×64
| ||
| AM100L
| 1010
| 720
| |||
| AM125L
| 1400
| 780
| 82
| 239×193×64
| |
| AM150L
| 1500 | 810
| |||

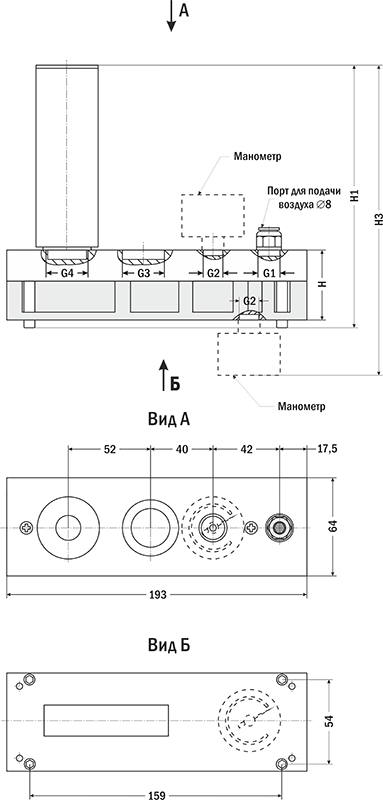

| Габаритные размеры |
![]() |

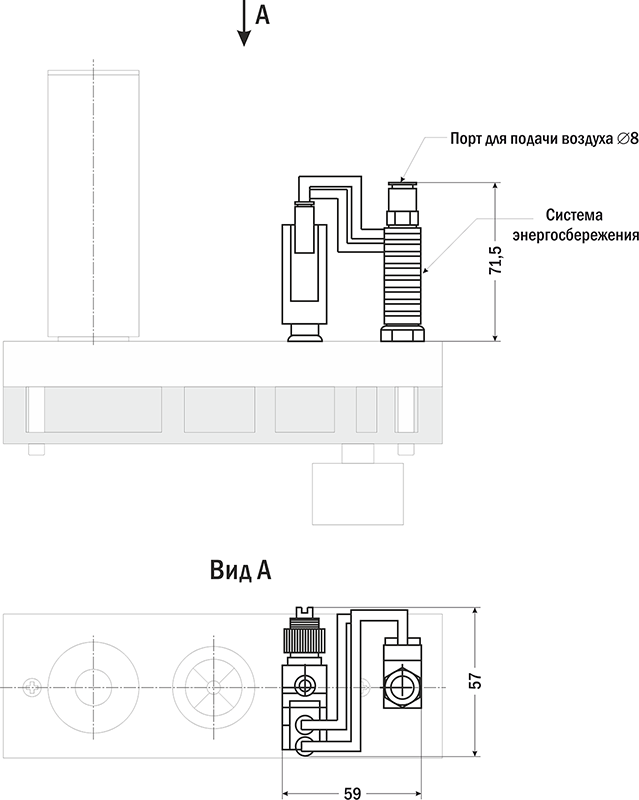

| Размеры системы энергосбережения |
![]() |
| Модель
| Размеры, мм
| |||||||
| G1 (вход сжатого воздуха)
| G2
| G3 (выход
вакуума) | G4
(порт сброса) | H
| H1
| H3
| ||
| плита D | плита AD | |||||||
| AM25L, AM50L
| NPSF⅛″ | G¼″ | G⅛″ | G¾″ | G¾″ | 45 | 169 | 201
|
| AM75L, AM100L
| NPSF⅛″ | G¼″ | G⅛″ | G¾″ | G¾″ | 65 | 189 | 221
|
| AM125L, AM150L
| G¼″ | G¼″ | G⅛″ | G1″ | G1″ | 85 | 205 | 239
|
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.01.2025 | 0.85 Мб |
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Порт сброса | Невозвратный клапан | Особенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Порт сброса | Невозвратный клапан | Особенности | Срок поставки | Стоимость |
|---|
| Артикул | Свойства | Срок поставки | Стоимость | |||||
|---|---|---|---|---|---|---|---|---|
| Артикул | Свойства | Срок поставки | Стоимость | |||||
|---|---|---|---|---|---|---|---|---|
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Порт сброса | Невозвратный клапан | Особенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| T70856 | AM25L | G1/4" | G3/4" | G3/4" | Есть | Энергосбережение | Со склада | 57270 руб. |
| T70837 | AM50L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 47307 руб. |
| T70839 | AM100L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 75914 руб. |
| T70843 | AM100L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | Со склада | 80629 руб. |
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Порт сброса | Невозвратный клапан | Особенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| T70836 | AM25L | G1/4" | G3/4" | G3/4" | Нет | Нет | 120 дней | 32234 руб. |
| T70846 | AM25L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 33014 руб. |
| T70856 | AM25L | G1/4" | G3/4" | G3/4" | Есть | Энергосбережение | Со склада | 57270 руб. |
| T70840 | AM25L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 30428 руб. |
| T70850 | AM25L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 31208 руб. |
| T70837 | AM50L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 47307 руб. |
| T70847 | AM50L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 41332 руб. |
| T70841 | AM50L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 38860 руб. |
| T70851 | AM50L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 39640 руб. |
| T70838 | AM75L | G1/4" | G3/4" | G3/4" | Нет | Нет | 120 дней | 57837 руб. |
| T70848 | AM75L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 58621 руб. |
| T70842 | AM75L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 62529 руб. |
| T70852 | AM75L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 56815 руб. |
| T70839 | AM100L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 75914 руб. |
| T70849 | AM100L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 65852 руб. |
| T70843 | AM100L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | Со склада | 80629 руб. |
| T70853 | AM100L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 64046 руб. |
| T70844 | AM125L | G1/4" | G1" | G1" | Нет | Нет | 120 дней | 89333 руб. |
| T70854 | AM125L | G1/4" | G1" | G1" | Есть | Нет | 120 дней | 86755 руб. |
| T70845 | AM150L | G1/4" | G1" | G1" | Нет | Нет | 120 дней | 97348 руб. |
| T70855 | AM150L | G1/4" | G1" | G1" | Есть | Нет | 120 дней | 94766 руб. |
