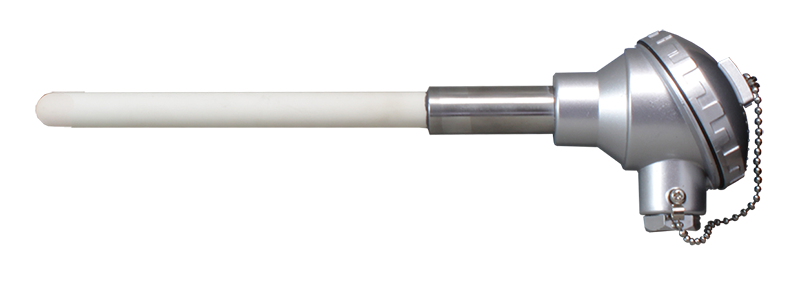

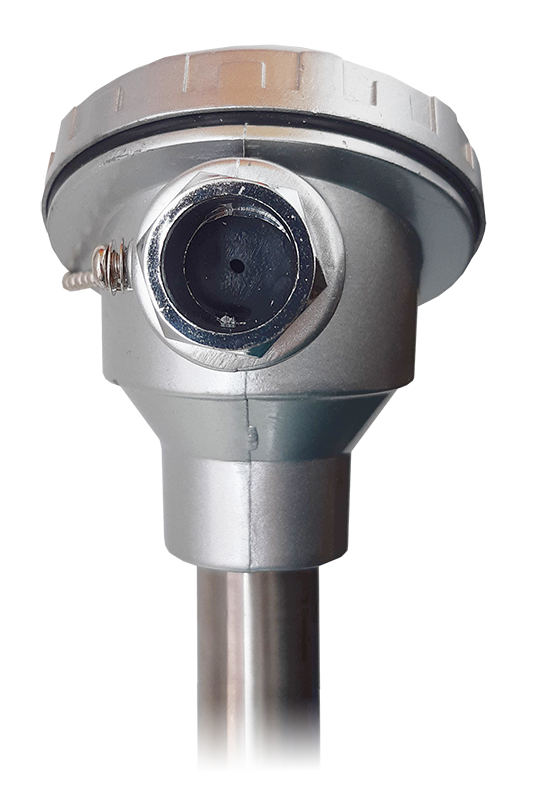

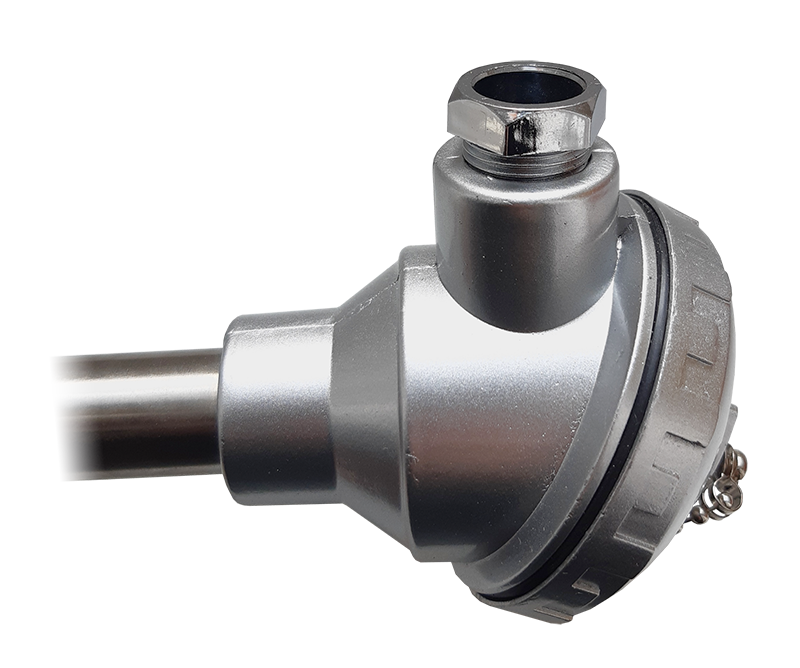

Термопара с коммутационной головкой ТП-А-7001

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+1300°С (для ХА(К))
Класс допуска: 2
Длина монтажной части: 500 мм, 800 мм, 1000 мм, 1250 мм – стандарт; 250 мм, 320 мм, 400 мм, 630 мм, 1600 мм, 2000 мм – по заказу
Диаметр монтажной части: 16 мм (корунд), 21,5 мм (сталь)
Тип спая: изолированный
Материал корпуса датчика: корунд CER795 ( ≈ 95% Al2O3), нержавеющая сталь
Исполнение коммутационной головки: металл

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

-->

В закладки

от 5 257 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (1)

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика.

Прежнее название термопары ТП-А-7001: ТП-А-0395-06

Принцип действия и конструкция

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Внимание! Максимальная температура коммутационной головки не более +500°С.

Температура в зоне перехода от корундовой части к металлической не более +800°С

Скорость нагрева корундового чехла не более 150°С/мин, погружение в измеряемую среду – плавное.

Особенности

Термопара используется для контроля температуры в муфельных печах, котельных установках, различных печах обжига, термообработки, плавки и др.
Возможно применение в окислительной атмосфере
Высокая прочность, твердость и теплопроводность корундового чехла
Износостойкость и высокая коррозийная стойкость, в т.ч. при высоких температурах
Не рекомендуется воздействие ударных нагрузок
Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки
Термопара является неполным аналогом дТП145, ТПП/ТПР-1788

Монтаж

Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

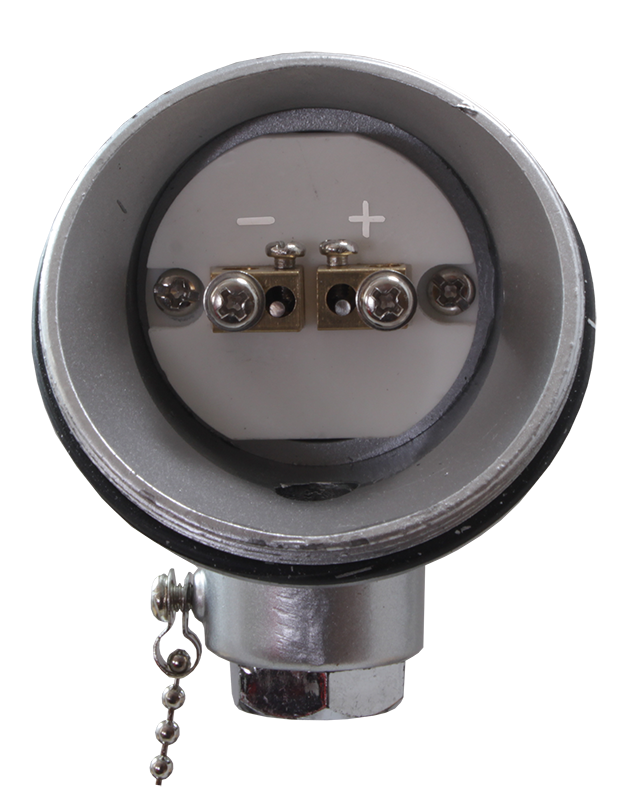

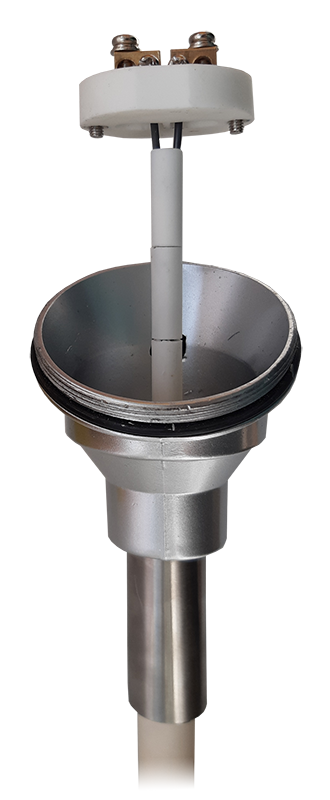

Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности (см. фото коммутационной головки без крышки).

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

вероятность безотказной работы — не менее 0,95 за 8000 ч;
средний срок службы — не менее 2 лет;
гарантийный срок эксплуатации — 1 год.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа L3.

Рабочие условия эксплуатации коммутационной головки:

помещения с нерегулируемыми климатическими условиями и (или) навесы;
относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К) – стандарт ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+1300°С (для ХА(К))
Условное давление	0,5 МПа
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части общая (L)	500 мм, 800 мм, 1000 мм, 1250 мм – стандарт 250 мм, 320 мм, 400 мм, 630 мм, 1600 мм, 2000 мм – по заказу
Диаметр монтажной части (корунд) (D)	16 мм погрешность ±1 мм
Диаметр монтажной части (сталь)	21,5 мм
Диаметр термоэлектрода (d)	2 мм
Тип спая	изолированный
Тепловая инерция	≤50 с
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	корунд CER795 ( ≈ 95% Al2O3), нержавеющая сталь
Степень пылевлагозащиты	IP65

Габаритные размеры

L, мм	500	800	1000	1250
L1, мм	450	750	950	1200

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	−	−	−40...+360°С	±2,5°С
ХК (L)	−	−	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С

Версия: 2022-02-05-ЛВС

Артикул	Длина, мм	Срок поставки	Стоимость
500 800 1000 1250

Артикул	Модель	Длина, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Длина, мм	Срок поставки	Стоимость
G97952	ТП-А-7001-16-500-ХА	500	Со склада	5257 руб. – +
G97953	ТП-А-7001-16-800-ХА	800	Со склада	5729 руб. – +
G97954	ТП-А-7001-16-1000-ХА	1000	Со склада	6120 руб. – +
G97955	ТП-А-7001-16-1250-ХА	1250	Со склада	7200 руб. – +
