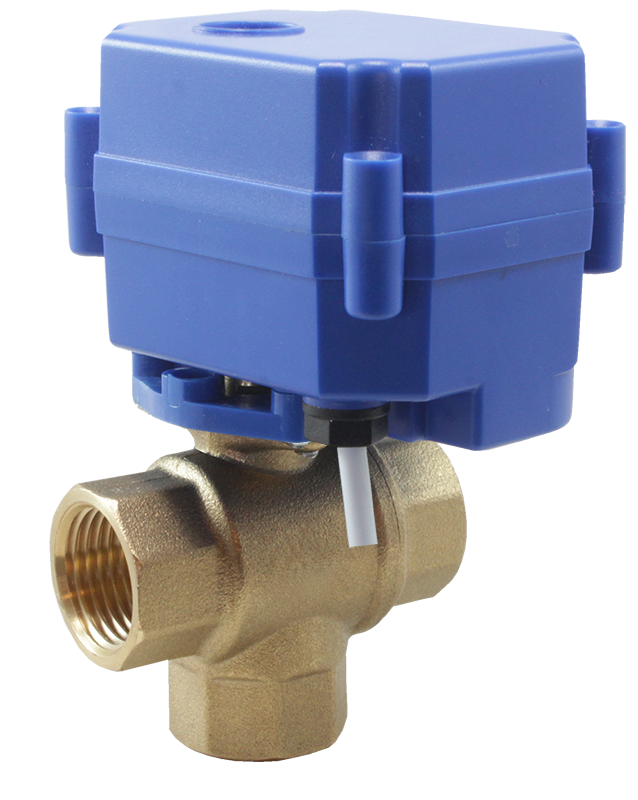

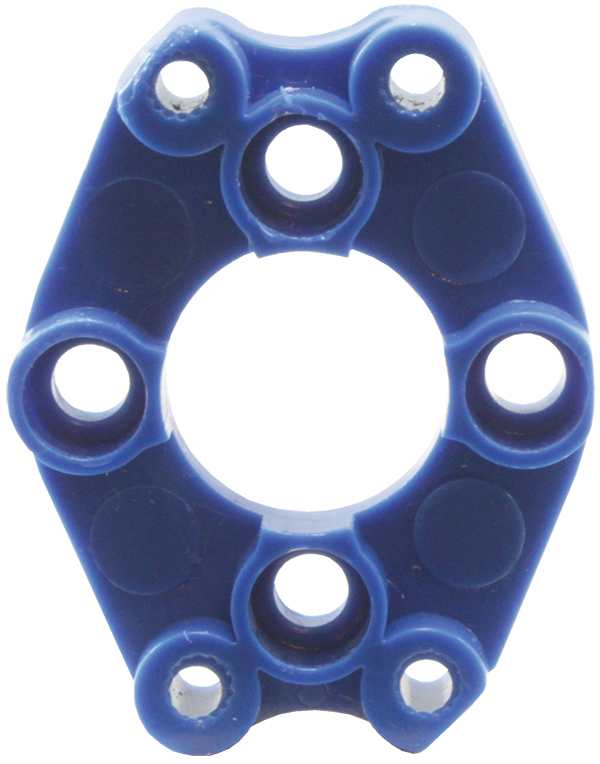

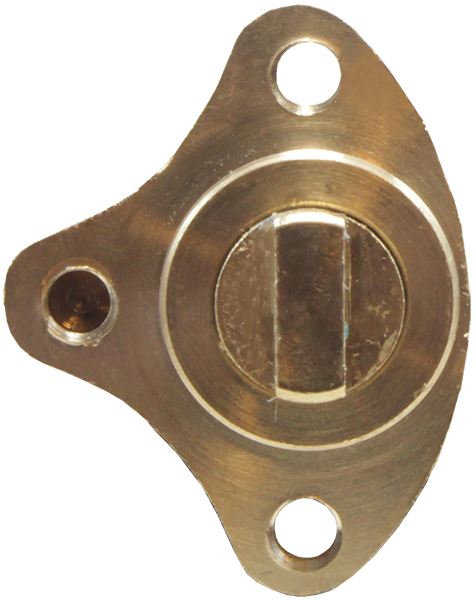

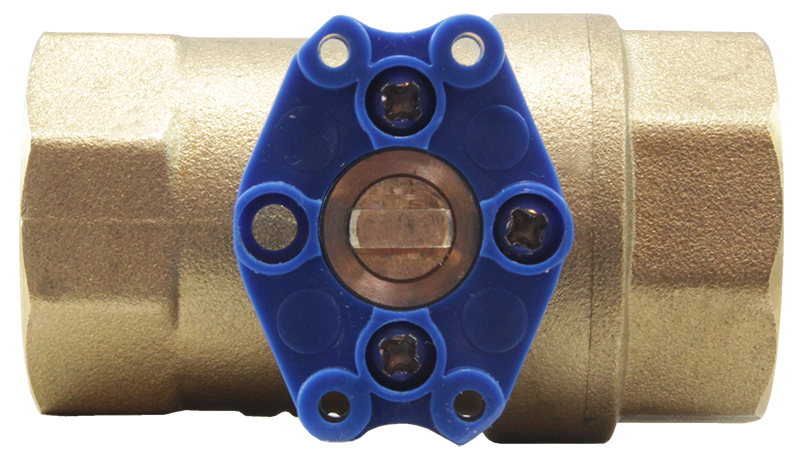

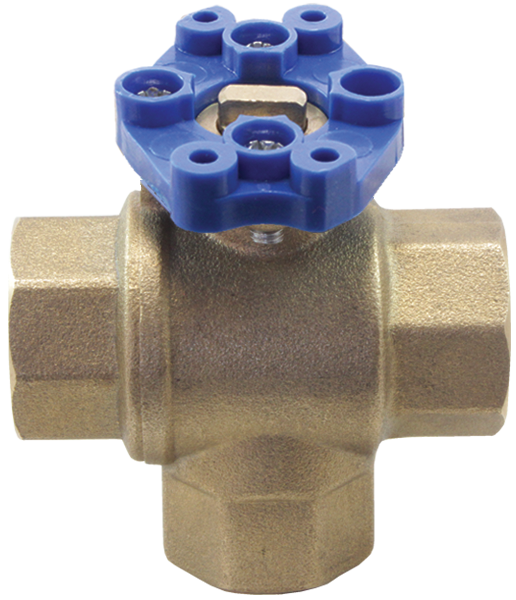

Кран шаровой трехходовой неполнопроходной с электроприводом AR310-3 предназначен для управления потоком рабочей среды в трубопроводе.
Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
-
Автоматическое отключение при достижении конечного положения
-
Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
-
Низкий уровень шума
-
Удобство в эксплуатации и обслуживании
-
Долгий срок службы
-
3-проводная схема подключения
-
Длина кабеля для подключения: 350 мм
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
Материал | Корпуса
| Латунь
|
Уплотнения
| PTFE |
Температура рабочей среды | 0…+100°С |
Рабочее давление | 0...1,0 МПа |
Диаметр условного прохода | 8…20 мм |
Присоединение | Резьбовое G¼"...G¾" |
Модель электропривода | AR310, AR310DA, AR310D |
Время полного поворота
| 5 с
|
Угол поворота
| 90° (вращение в обоих направлениях)
|
Крутящий момент
| 2 Н∙м
|
Степень защиты
| IP65
|
Питание, ток, мощность
| ~220 В; 5 мА; 2 ВA
≅10...24 В; 140 мА при 10 В, 120 мА при 24 В; 2 ВA/Вт
=5 В; 100 мА; 2 Вт
|
Схема подключения
| 3-проводная
|
Длина кабеля
| 350 мм
|
Модификации:
Обозначение
| Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г
|
AR310-3-08/06 GBP
| 8
| 6 | 5
| ¼" | 0,0
| 1,0
| AR310,
AR310DA,
AR310D
| 400
|
AR310-3-15/12 GBP | 15 | 12 | 11 | ½" | 460 |
AR310-3-20/15 GBP
| 20
| 15 | 20
| ¾" | 520 |
Расшифровка обозначения на примере крана AR310-3-20/15 XYZ:
AR310-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

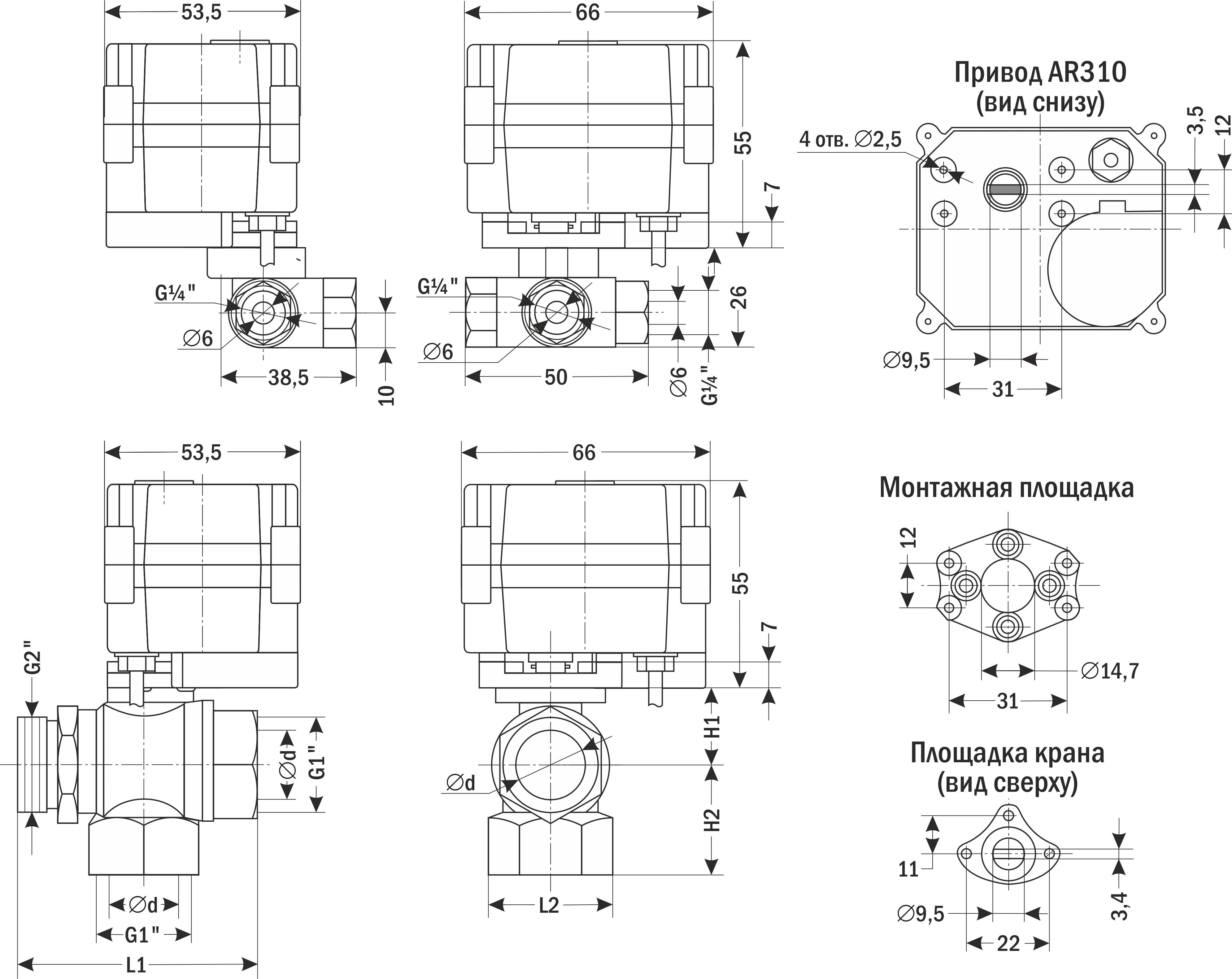

Габаритные размеры
|
|
Модель
AR310-3
| Размер, мм
| G1
| G2
|
∅ d (Дэф) | H1
| H2 | L1 | L2
|
-15/12
| 12 | 21 | 29 | 55,5
| 30
| внутр. ½"
| внутр. ½"
|
-20/15
| 15 | 21 | 32 | 65,5
| 34
| внутр. ¾"
| наруж. ¾"
|
Версия: 2022-10-27-ЛВС
