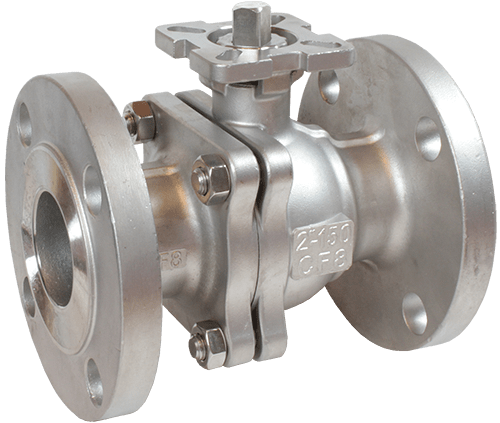

Кран шаровой фланцевый КПР-2Ф-100-N2
Арт: V79955
Кран шаровой фланцевый для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F4"
- Стандарт присоединения крана к приводу – ISO5211
Кран шаровой фланцевый КПР-2Ф-100-N2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2026-03-03-КВА
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы

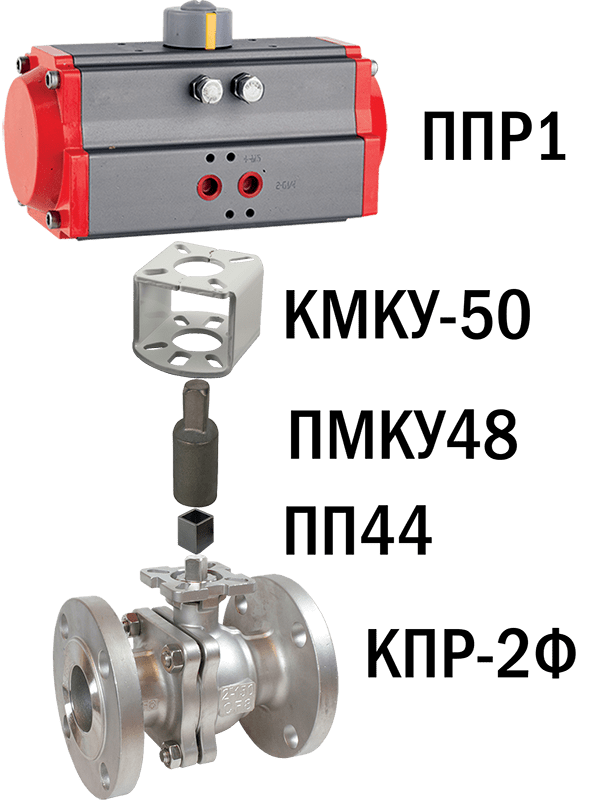

- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа
|
| Диаметр условного прохода | 100 мм |
| Присоединение крана
| Фланцевое F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-2Ф-100-N2 FSP | 100
| 936
| F4"
| 19×19 | 17 100
|
Расшифровка обозначения на примере крана КПР-2Ф-100 XYZ:
КПР-2Ф – модель крана.
100 – Ду, мм (диаметр условного отверстия).
КПР-2Ф – модель крана.
100 – Ду, мм (диаметр условного отверстия).
N2 - модификация.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

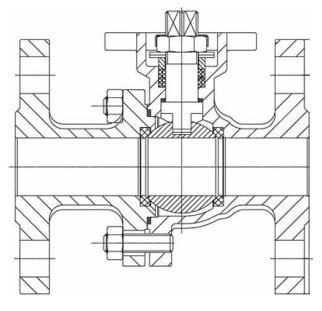

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||||||
| F
| DN
| b
| C
| D1
| D2
| D3
| E×E | f | H
| L
| M×M
| K
| N
| n-∅ d
| |
| КПР-2Ф-100-N2 | F4"
| 100
| 20,5
| 24
| 156
| 180
| 217
| 95×95
| 3
| 246
| 191
| 19×19 | 70 (F07)
| 102 (F10)
| 8-18
|
Версия: 2026-03-03-КВА
