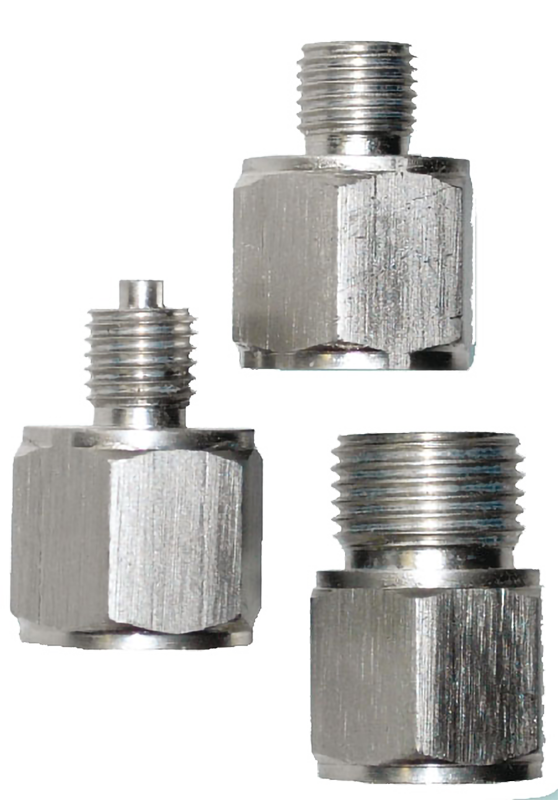

Переходные устройства ОВЕН УП

Прибор для подсоединения преобразователей давления к технологическому оборудованию, имеющему нестандартные резьбовые порты

Возможность использовать стандартные преобразователи давления и импульсные линии
Не влияют на точность измерений
Являются съемными для очистки от засорения

В закладки

от 960 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20×1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты Технические характеристики:

Параметр	Значение
Рабочая среда	Жидкость, пар, газ
Давление рабочей среды	До 40 МПа
Температура рабочей среды	−40...+350°С
Предельные значения температур окружающего воздуха при эксплуатации	−40…+85°С
Присоединение к технологической линии	Резьбовое соединение
Присоединение к преобразователю	Резьбовое соединение или монтаж непосредственно на преобразователе

Габаритные размеры:

Модель	Размеры, мм
Модель	L	L1	D	d
УП-1	36	14	G½"	–
УП-2	34	12	G¼"	–
УП-3	36	14	G¾"	–
УП-4	34	12	G⅜"	–
УП-7	34	12	G⅛"	–

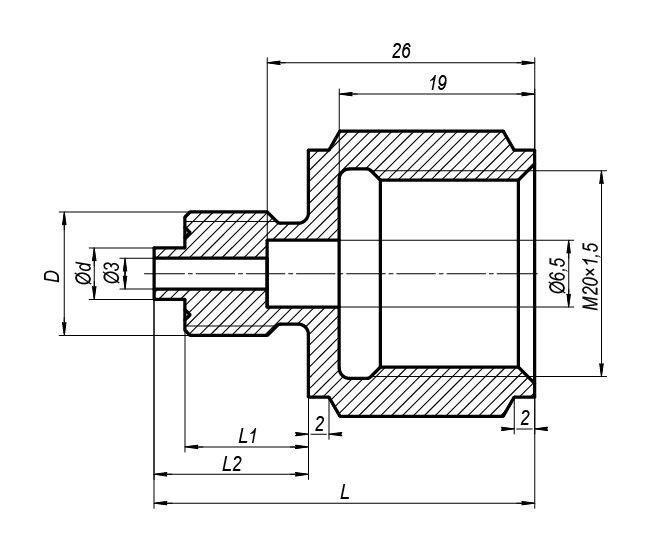

УП-5	37	12	M12×1,5	5
УП-6	35	10	M10×1	3
УП-8	37	12	M12×1	5

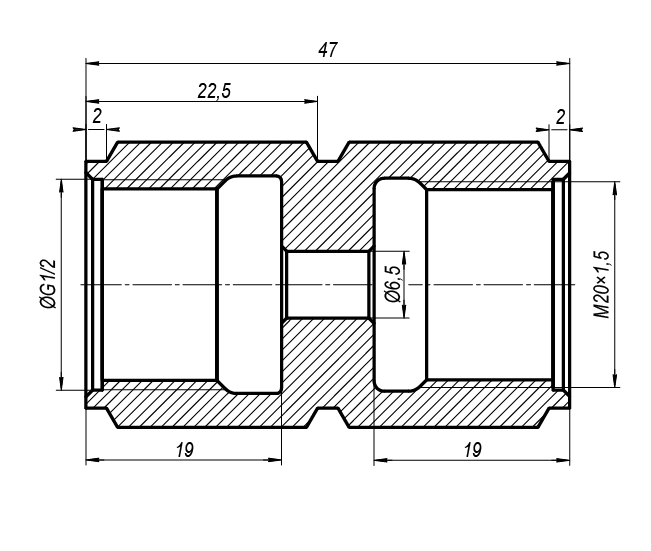

УП-9	47	22,5	G½"	–

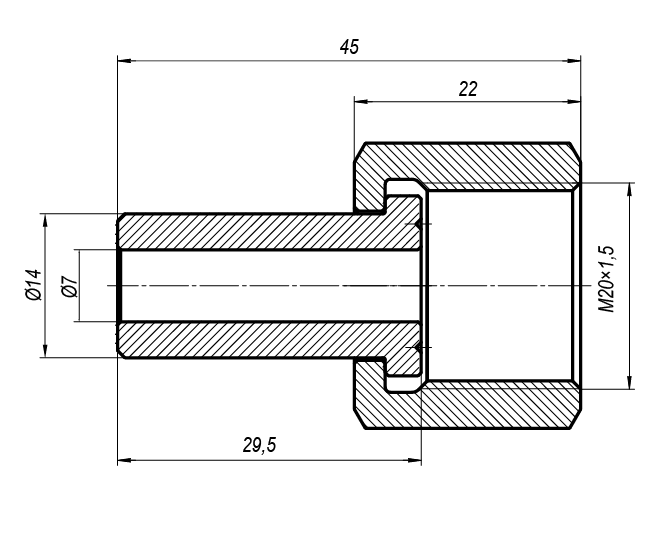

УП-10	–	–	–	–

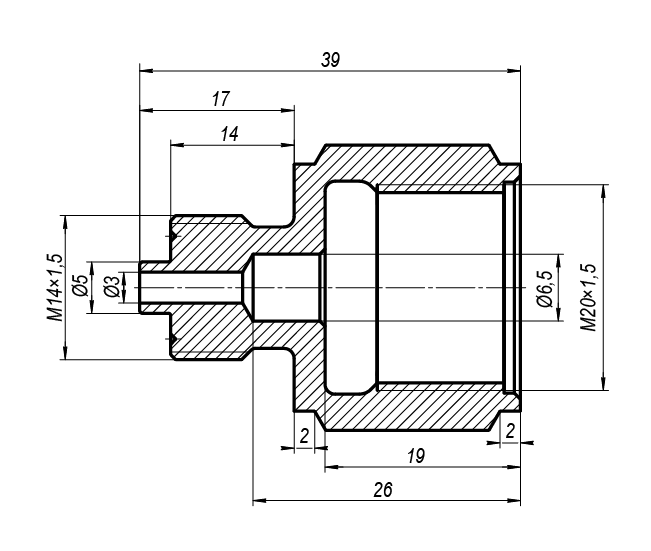

УП-11	39	17	M14×1,5	5

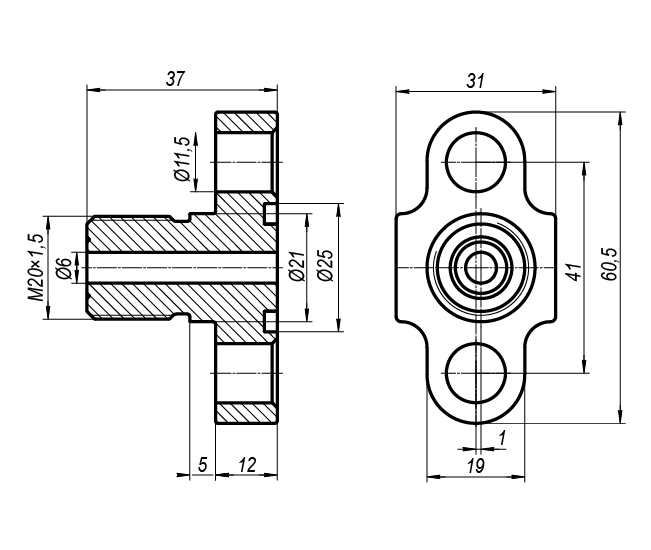

УП-12	–	–	–	–
УП-13	41	19	M16×1,5	5

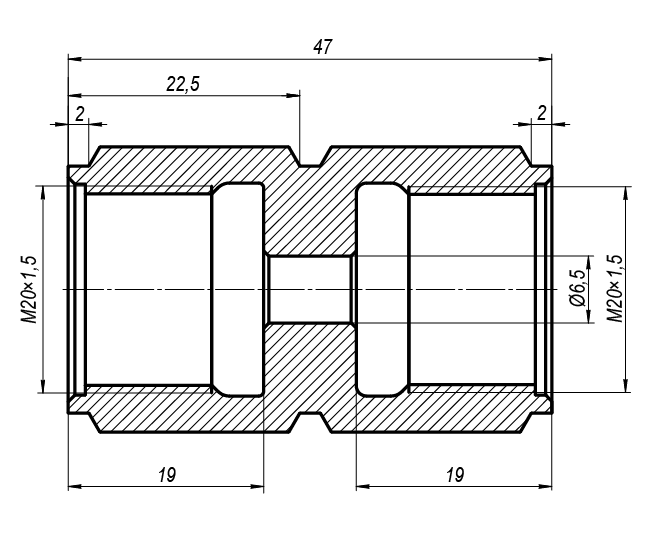

УП-14	–	–	M20×1,5	–

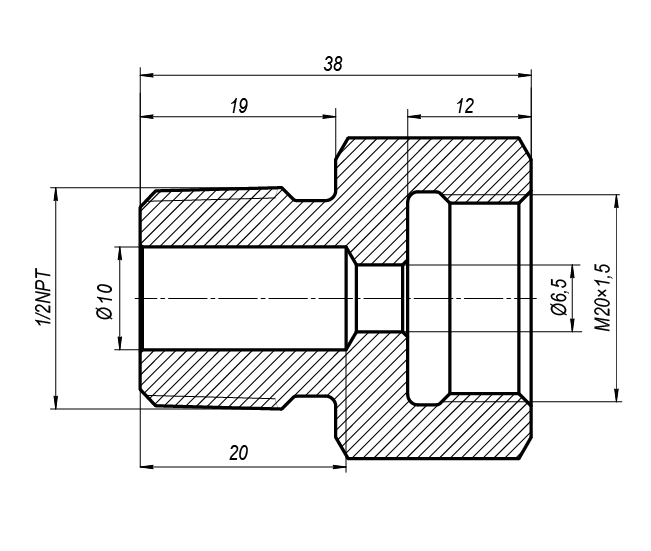

УП-15	–	–	NPT½	–

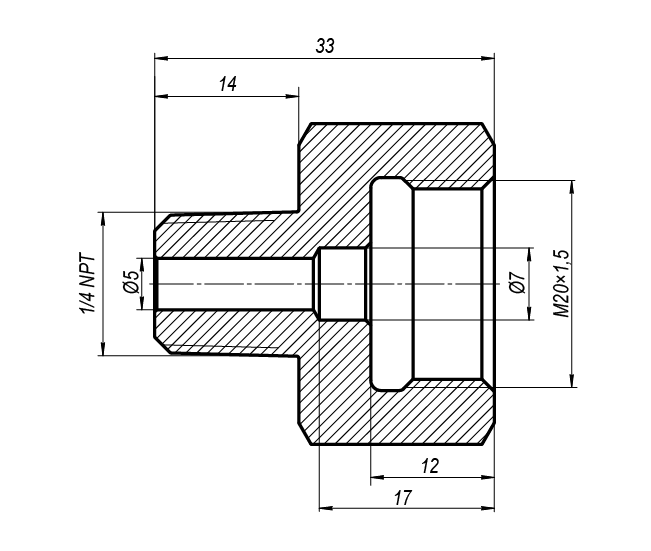

УП-16	–	–	NPT¼	–

Версия: 2023-01-18-ЛВС

Артикул	Резьба внешняя	Срок поставки	Стоимость
G1/2 G1/4 G3/4 G3/8 M12x1,5 M10x1 G1/8 M12x1 G1/2 внутренняя M20x1,5. Ниппель с накидной гайкой M14x1,5 M20x1,5. На фланец ОВЕН ПД200-ДД M16x1,5 M20x1,5 NPT1/2 NPT1/4

Артикул	Модель	Резьба внешняя	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Резьба внешняя	Срок поставки	Стоимость
