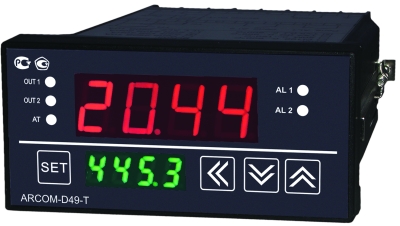

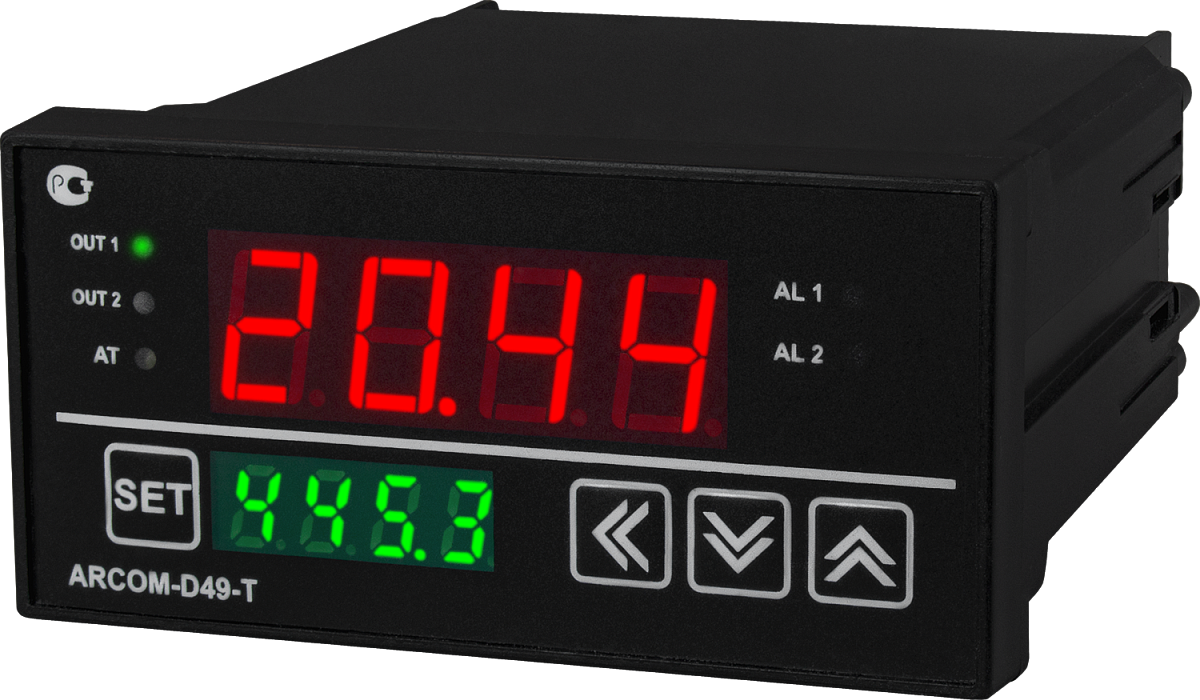

Программный ПИД-регулятор ARCOM-D49-T-120

Прибор для измерения и регулирования температуры

Диапазон температуры: −200…+1370°C
Погрешность: ±0,5%
Вход: ХА(К), ХК(L), Cu50, Pt100
Выход: базовое исполнение – реле, опциональное исполнение – управление симистором, оптотранзистором или твердотельным реле
2 дополнительных аварийных реле ~5 А, 250 В
Количество шагов программы: 32

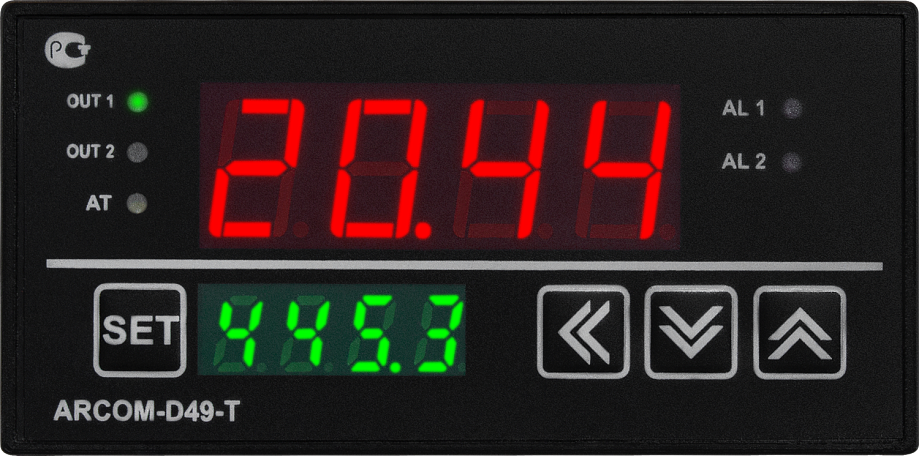

Индикатор: 4-разрядный светодиодный
Монтаж: в щит
Госреестр № 38232-08

В закладки

от 6 942 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Программный ПИД-регулятор ARCOM-D49-T-120 предназначен для регулирования температуры
Особенности:

Применяются для управления нагревателями
Настройка прибора осуществляется посредством кнопок управления на лицевой панели

Технические характеристики:

Параметр		Значение
Входные сигналы	Термопары	ТХА (K): 0...+1370°С ТХК (L): 0...+750°С
	Термосопротивления	Pt100: −200...+650°С Cu50: −50...+150°С
Погрешность		±0,5%
Способ управления		ПИД (с автонастройкой) и позиционный (ON/OFF)
Выходные сигналы		Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =40 мА, 12 В (AR-SSR-...DA и AR-3SSR-...DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA), K – управление оптотранзистором =50 В, 200 мА. 2 дополнительных аварийных реле ~5 А, 250 В при cos φ = 1
Потребляемая мощность		≤ 4 ВА
Питание		≅100…240 В, 50...60 Гц
Условия эксплуатации	Температура	+5…+50°С
	Влажность	45…85%RH
Габаритные размеры		48×96×113 мм
Габаритные размеры врезного отверстия		44×91 мм
Высота цифр		14 мм (красный) и 8 мм (зеленый)

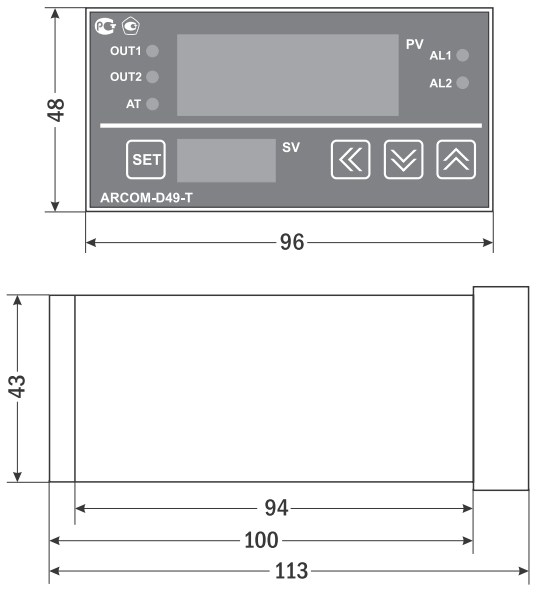

Габаритные размеры

Версия: 2017-08-01-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.76 Мб
Методика поверки	11.10.2022	0.32 Мб
Сертификат об утверждении типа средств измерений	22.03.2011	0.07 Мб
Сертификат об утверждении типа средств измерений	22.03.2011	0.08 Мб

Артикул	Вход	Выход	Срок поставки	Стоимость
50М K L Pt100	Р.х2А SSR SCR K

Артикул	Вход	Выход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Вход	Выход	Срок поставки	Стоимость
K00063	50М	Р.х2А	Со склада	6942 руб. – +
K00067	50М	SSR	Со склада (комплектация 1..72 часа)	7142 руб. – +
K00071	50М	SCR	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00075	50М	K	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00064	K	Р.х2А	Со склада	6942 руб. – +
K00068	K	SSR	Со склада	7142 руб. – +
K00072	K	SCR	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00076	K	K	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00065	L	Р.х2А	Со склада	6942 руб. – +
K00069	L	SSR	Со склада (комплектация 1..72 часа)	7142 руб. – +
K00073	L	SCR	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00077	L	K	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00066	Pt100	Р.х2А	Со склада	6942 руб. – +
K00070	Pt100	SSR	Со склада (комплектация 1..72 часа)	7142 руб. – +
K00074	Pt100	SCR	Со склада (комплектация 1..72 часа)	7442 руб. – +
K00078	Pt100	K	Со склада (комплектация 1..72 часа)	7442 руб. – +
