Параметр
| Значение
| |
Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
Материал | Корпуса
| Латунь
|
Уплотнения
| PTFE | |
Температура рабочей среды | 0…+100°С | |
Рабочее давление | 0...1,0 МПа | |
Диаметр условного прохода | 8…32 мм | |
Присоединение | Резьбовое G¼"...G1¼" | |
Модель электропривода | AR310, AR310DA, AR310D | |
Время полного поворота
| 5 с
| |
Угол поворота
| 90° (вращение в обоих направлениях)
| |
Крутящий момент
| 2 Н∙м
| |
Степень защиты
| IP65
| |
Питание, ток, мощность
| ~220 В; 5 мА; 2 ВA
≅10...24 В; 140 мА при 10 В, 120 мА при 24 В; 2 ВA/Вт =5 В; 100 мА; 2 Вт | |
Схема подключения
| 3-проводная
| |
Длина кабеля
| 350 мм
|
Обозначение
| Ду, мм | Дэф,
мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модели
приводов | Вес крана с приводом, г
|
AR310-2-08 GBP
| 8
| 8 | 5
| ¼"
| 0,0
| 1,0
| AR310,
AR310DA, AR310D | 270
|
AR310-2-15 GBP | 15
| 15 | 20
| ½" | 340
| |||
AR310-2-20/15 GBP
| 20
| 15 | 20
| ¾" | 340 | |||
AR310-2-25/20 GBP
| 25
| 20 | 60
| 1" | 490
| |||
AR310-2-32/25 GBP | 32 | 25 | 80 | 1¼" | 590 |

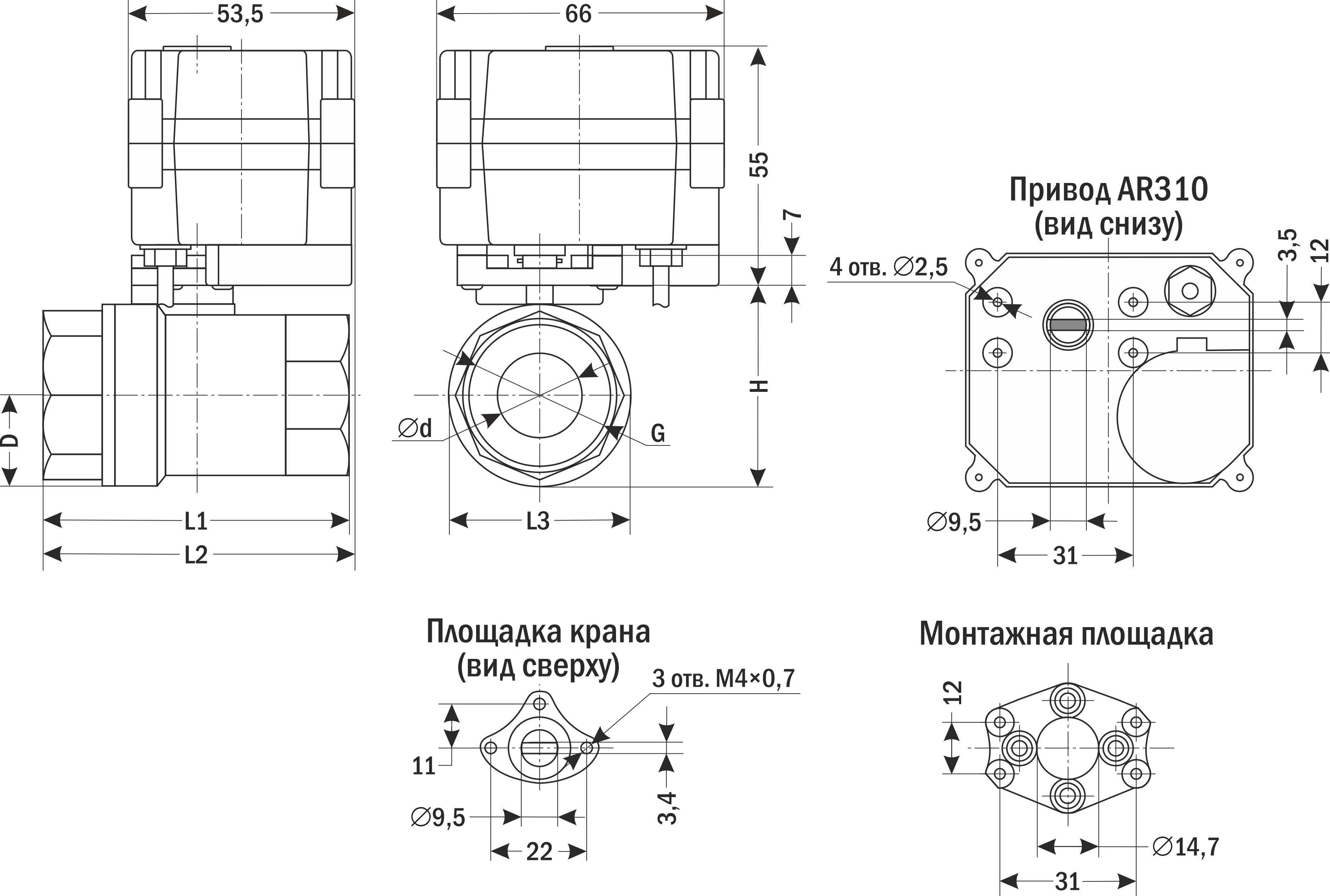

Габаритные размеры
|
Размер,
мм | AR310-2, модели
| ||||
-08
| -15 | -20/15
| -25/20
| -32/25
| |
∅ d (Дэф)
| 8
| 15
| 15
| 20
| 25
|
D
| 13
| 15
| 17
| 23
| 27
|
G
| ¼" | ½" | ¾" | 1"
| 1¼" |
H | 31 | 38 | 38 | 49 | 49 |
L1 | 46 | 57 | 61 | 72 | 80 |
L2 | 58 | 66 | 66 | 74 | 81 |
L3 | 24 | 33 | 33 | 43 | 49 |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 27.10.2022 | 1.09 Мб |
Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
F06891 | 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
F06896 | 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
F06892 | 1/2" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
F06897 | 1/2" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
F06893 | 3/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
F06898 | 3/4" | =5 В | Со склада (комплектация 1..72 часа) | 4322 руб. |
F06894 | 1" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 5985 руб. |
F06899 | 1" | =5 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
F06895 | 1 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
F06900 | 1 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 6982 руб. |
Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
F06886 | 1/4" | ~220 В | 120 дней | 7315 руб. |
F06891 | 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
F06896 | 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
F06887 | 1/2" | ~220 В | Под заказ к 2024.10.20 | 7315 руб. |
F06892 | 1/2" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
F06897 | 1/2" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
F06888 | 3/4" | ~220 В | Под заказ к 2024.10.20 | 7647 руб. |
F06893 | 3/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
F06898 | 3/4" | =5 В | Со склада (комплектация 1..72 часа) | 4322 руб. |
F06889 | 1" | ~220 В | Под заказ к 2024.10.20 | 8977 руб. |
F06894 | 1" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 5985 руб. |
F06899 | 1" | =5 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
F06890 | 1 1/4" | ~220 В | 120 дней | 10307 руб. |
F06895 | 1 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
F06900 | 1 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 6982 руб. |
