Термопара дТП094

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов

Количество рабочих термопар в изделии: 1 или 2
Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: –40…+400°C
Класс допуска: 2
Длина монтажной части: 60...1000 мм
Диаметр монтажной части: 6 мм
Длина кабельного вывода: 0,2 м – стандарт, до 20 м – по заказу
Тип спая: неизолированный, изолированный
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 660 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+400°С:

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.

Технические характеристики:

Характеристика	Значение
Характеристика	ДТПКхх4	ДТПLхх4
Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
Рабочий диапазон измеряемых температур	−40...+400°С
Условное давление	0,4...10 МПа*
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	Изолированный Неизолированный
Диаметр термоэлектродной проволоки	0,5 мм, 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем	≤ 20 с
- с неизолированным рабочим спаем	≤ 10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	нержавеющая сталь
Степень защиты по ГОСТ 14254	IP54

* - в зависимости от конструктивного исполнения

Номинальная статическая характеристика:

Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
ДТПК (ХА)	Хромель-алюмель	5,0; 3,2	+800	10000
			+1000	2000
			+1200	100
		1,5	+800	10000
			+1000	1000
			+1100	200
		1,2	+800	10000
			+1000	500
			+1100	200
		0,7	+800	6000
		0,7	+1000	300
		0,5	+800	1000
		0,5	+1000	100
		0,3; 0,2	+600	10000
		0,3; 0,2	+800	200
ДТПL (ХК)	Хромель-копель	5,0; 3,2; 1,5	+600	10000
		5,0; 3,2; 1,5	+800	1000
		1,2; 0,7	+600	10000
		1,2; 0,7	+800	500
		0,5	+600	5000
		0,3; 0,2	+600	1000

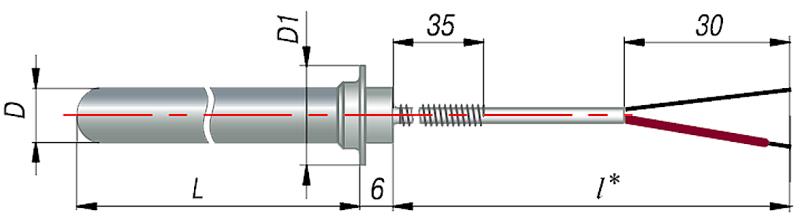

Габаритные размеры:

Габаритные размеры

D = 6 мм D1 = 13 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм l* = 0,2 м – стандарт, до 20 м – по заказу
