Датчик давления в полевом корпусе для сложных условий ОВЕН ПД100 модель 115

Прибор для непрерывного преобразования абсолютного, избыточного, вакуумметрическое, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА

Измеряемые давления: абсолютное (ДА); избыточное (ДИ); вакуумметрическое (ДВ); избыточно-вакуумметрическое (ДИВ)
Верхний диапазон измерения (ВПИ): 0,016…25 МПа
Предельное давление перегрузки: ≥ 400% ВПИ
Погрешность: 0,25%, 0,5%
Присоединение: M20×1,5
Защита: IP65

В закладки

от 21 000 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

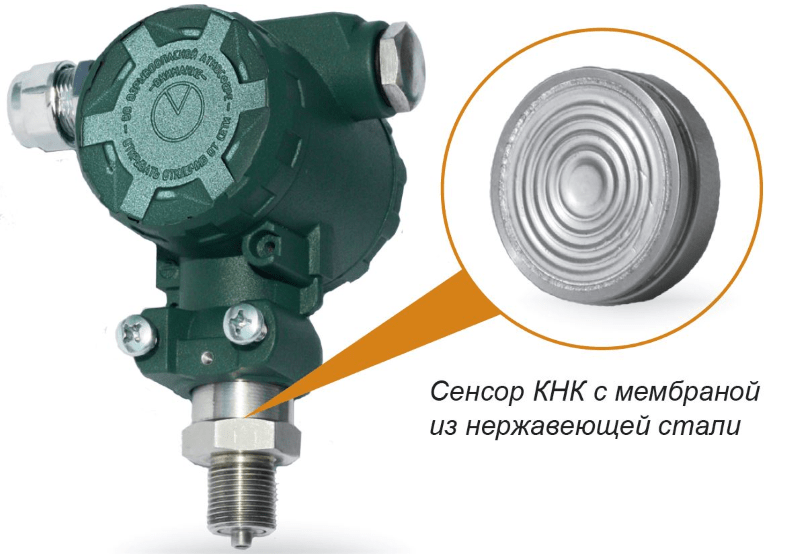

Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с металлическим кабельным вводом под небронированный кабель 6 – 12 мм.

Данная модель характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях (в условиях Крайнего Севера и т.п.).

Преобразователи данной модели предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики и т.п.

Особенности:

Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости)
помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013

Технические характеристики:

Параметр	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25%, 0,5% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	=12…36 В
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	M20×1,5
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

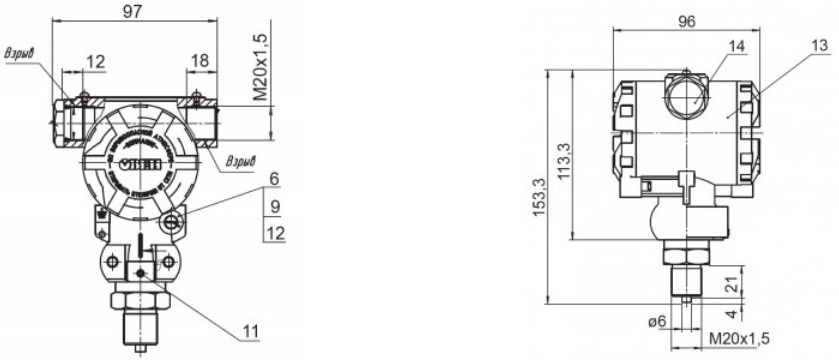

Габаритные размеры

Версия: 2019-04-23-КВА

Артикул	Тип	Верхний предел измерений, Мпа	Класс точности	Срок поставки	Стоимость
ДИ ДИВ ДВ ДА	0,016 0,02 0,025 0,03 0,04 0,05 0,06 0,08 0,1 0,15 0,16 0,25 0,3 0,4 0,5 0,6 0,9 1 1,5 1,6 2,4 2,5 4 6 10 16 25	0,25 0,5

Артикул	Тип	Верхний предел измерений, Мпа	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Тип	Верхний предел измерений, Мпа	Класс точности	Срок поставки	Стоимость
K19936	ДИ	0,016	0,25	2...4 недели	33396 руб. – +
K19937	ДВ	0,016	0,25	2...4 недели	35232 руб. – +
K19938	ДИВ	0,02	0,25	2...4 недели	35232 руб. – +
K19939	ДИ	0,025	0,25	2...4 недели	33396 руб. – +
K19940	ДВ	0,025	0,25	2...4 недели	35232 руб. – +
K19941	ДИВ	0,03	0,25	2...4 недели	35232 руб. – +
K19942	ДИ	0,04	0,25	2...4 недели	22200 руб. – +
K19943	ДВ	0,04	0,25	2...4 недели	35232 руб. – +
K19944	ДИВ	0,05	0,25	2...4 недели	35232 руб. – +
K19945	ДИ	0,06	0,25	2...4 недели	22200 руб. – +
K19946	ДВ	0,06	0,25	2...4 недели	22200 руб. – +
K19947	ДИВ	0,08	0,25	2...4 недели	35232 руб. – +
K19948	ДИ	0,1	0,25	2...4 недели	22200 руб. – +
K19949	ДВ	0,1	0,25	2...4 недели	35232 руб. – +
K19950	ДИВ	0,15	0,25	2...4 недели	35232 руб. – +
K19951	ДИ	0,16	0,25	2...4 недели	33396 руб. – +
K19952	ДИ	0,25	0,25	2...4 недели	33396 руб. – +
K19953	ДА	0,25	0,25	2...4 недели	22200 руб. – +
K19954	ДИВ	0,3	0,25	2...4 недели	35232 руб. – +
K19955	ДИ	0,4	0,25	2...4 недели	22200 руб. – +
K19956	ДА	0,4	0,25	2...4 недели	35232 руб. – +
K19957	ДИВ	0,5	0,25	2...4 недели	35232 руб. – +
K19958	ДИ	0,6	0,25	2...4 недели	22200 руб. – +
K19959	ДА	0,6	0,25	2...4 недели	22200 руб. – +
K19960	ДИВ	0,9	0,25	2...4 недели	35232 руб. – +
K19961	ДИ	1	0,25	2...4 недели	22200 руб. – +
K19962	ДА	1	0,25	2...4 недели	22200 руб. – +
K19963	ДИВ	1,5	0,25	2...4 недели	35232 руб. – +
K19964	ДИ	1,6	0,25	2...4 недели	22200 руб. – +
K19965	ДА	1,6	0,25	2...4 недели	22200 руб. – +
K19966	ДИВ	2,4	0,25	2...4 недели	35232 руб. – +
K19967	ДИ	2,5	0,25	2...4 недели	22200 руб. – +
K19968	ДИ	4	0,25	2...4 недели	22200 руб. – +
K19969	ДИ	6	0,25	2...4 недели	33396 руб. – +
K19970	ДИ	10	0,25	2...4 недели	33396 руб. – +
K19971	ДИ	16	0,25	2...4 недели	33396 руб. – +
K19972	ДИ	25	0,25	2...4 недели	33396 руб. – +
K19973	ДИ	0,016	0,5	2...4 недели	31872 руб. – +
K19974	ДВ	0,016	0,5	2...4 недели	34308 руб. – +
K19975	ДИВ	0,02	0,5	2...4 недели	34308 руб. – +
K19976	ДИ	0,025	0,5	2...4 недели	31872 руб. – +
K19977	ДВ	0,025	0,5	2...4 недели	34308 руб. – +
K19978	ДИВ	0,03	0,5	2...4 недели	34308 руб. – +
K19979	ДИ	0,04	0,5	2...4 недели	21000 руб. – +
K19980	ДВ	0,04	0,5	2...4 недели	21000 руб. – +
K19981	ДИВ	0,05	0,5	2...4 недели	21000 руб. – +
K19982	ДИ	0,06	0,5	2...4 недели	21000 руб. – +
K19983	ДВ	0,06	0,5	2...4 недели	21000 руб. – +
K19984	ДИВ	0,08	0,5	2...4 недели	34308 руб. – +
K19985	ДИ	0,1	0,5	2...4 недели	21000 руб. – +
K19986	ДВ	0,1	0,5	2...4 недели	21000 руб. – +
K19987	ДИВ	0,15	0,5	2...4 недели	34308 руб. – +
K19988	ДИ	0,16	0,5	2...4 недели	21000 руб. – +
K19989	ДИ	0,25	0,5	2...4 недели	21000 руб. – +
K19990	ДА	0,25	0,5	2...4 недели	21000 руб. – +
K19991	ДИВ	0,3	0,5	2...4 недели	34308 руб. – +
K19992	ДИ	0,4	0,5	2...4 недели	21000 руб. – +
K19993	ДА	0,4	0,5	2...4 недели	34308 руб. – +
K19994	ДИВ	0,5	0,5	2...4 недели	34308 руб. – +
K19995	ДИ	0,6	0,5	2...4 недели	21000 руб. – +
K19996	ДА	0,6	0,5	2...4 недели	34308 руб. – +
K19997	ДИВ	0,9	0,5	2...4 недели	34308 руб. – +
K19998	ДИ	1	0,5	2...4 недели	21000 руб. – +
K19999	ДА	1	0,5	2...4 недели	21000 руб. – +
K20000	ДИВ	1,5	0,5	2...4 недели	34308 руб. – +
K20001	ДИ	1,6	0,5	2...4 недели	21000 руб. – +
K20002	ДА	1,6	0,5	2...4 недели	21000 руб. – +
K20003	ДИВ	2,4	0,5	2...4 недели	34308 руб. – +
K20004	ДИ	2,5	0,5	2...4 недели	21000 руб. – +
K20005	ДИ	4	0,5	2...4 недели	21000 руб. – +
K20006	ДИ	6	0,5	2...4 недели	21000 руб. – +
K20007	ДИ	10	0,5	2...4 недели	21000 руб. – +
K20008	ДИ	16	0,5	2...4 недели	21000 руб. – +
K20009	ДИ	25	0,5	2...4 недели	21000 руб. – +
