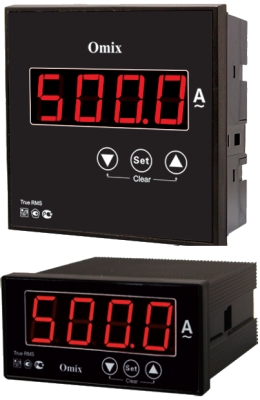

Амперметр однофазный щитовой Omix A-1-0.5-TrueRMS
Прибор для измерения и индикации силы тока в однофазных сетях переменного тока
- Диапазон измерения силы тока: ~0,05…5 А (прямое подключение), ~0...10 кА (через трансформатор)
- Погрешность: ±(0,5% + 1 е.м.р.)
- Количество фаз: 1
- TrueRMS
- Дисплей: 4-разрядный светодиодный
- Монтаж: в щит
- Защита: IP40 (лицевая панель)
Госреестр № 64439-16
Амперметр однофазный щитовой Omix A-1-0.5-TrueRMS предназначен для измерения и индикации силы тока в однофазных сетях переменного тока
Особенности:
Версия: 2015-10-22-КВА
Особенности:
- Измерение среднеквадратического значения силы переменного тока (TrueRMS). Позволяет значительно повысить точность измерения вне зависимости от формы входного сигнала
- Прямое подключение до 5 А и через трансформатор тока x/5 А до 10 000 А
- Программируемый номинал трансформатора тока с шагом 5 А
- Запоминание среднего значения величины силы тока за период измерения и максимального значения величины силы тока
- Корпус из негорючего пластика
| Параметр | Значения |
| Диапазон измерения силы тока
|
~0,05…5 А (прямое подключение)
~0...10 кА (через трансформатор) |
| Погрешность
| ±(0,5% + 1 е.м.р.) |
| Потребляемая мощность
| < 4 ВА
|
| Питание | ~220 В ± 10%, 50...60 Гц |
| Условия эксплуатации
| −5...50°С
≤ 85%RH |
| Условия хранения | −40...70°С
≤ 85%RH |
| Степень защиты
| IP40 (только лицевая панель)
|
| Габаритные размеры
|

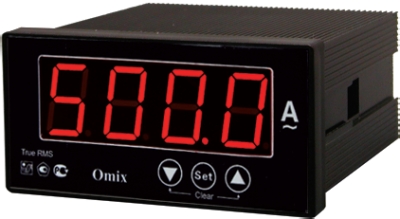

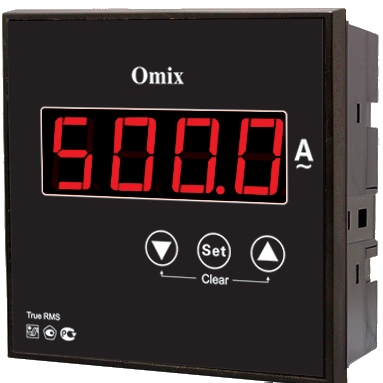

P94: 47×95×73 мм P99: 96×96×47 мм |
| Размеры врезного отверстия
|
P94: 44×91 мм
P99: 91×91 мм |
| Вес
| P94: 235 г
P99: 265 г |
| Габаритные размеры
|
 |

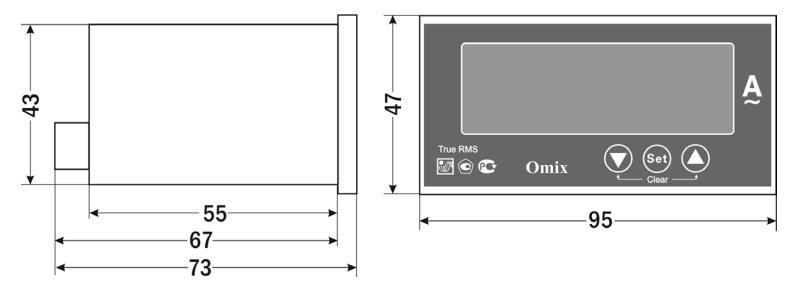

| P94 |
 |

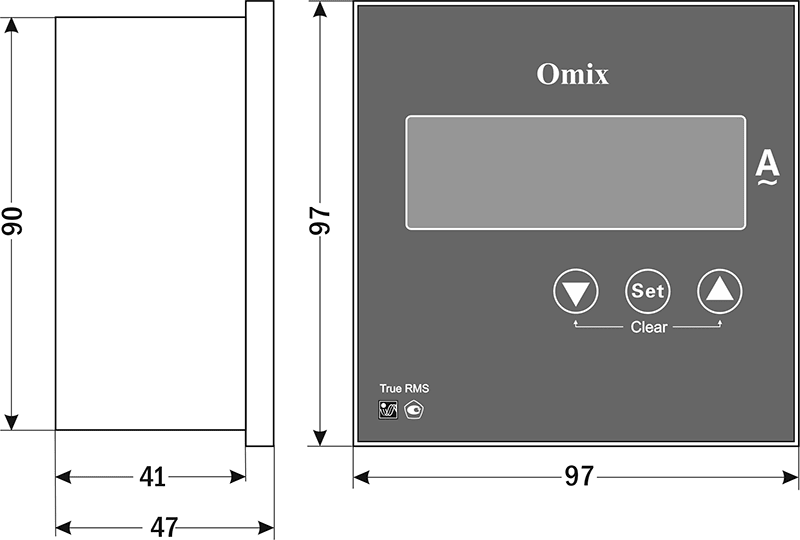

| P99 |
Версия: 2015-10-22-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения Omix P94 | 0.02 Мб |  |
| Схема подключения Omix P99 | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.12.2016 | 0.37 Мб |  |
| Свидетельство об утверждении типа средств измерения | 09.08.2016 | 1.25 Мб |  |
| Сертификат соответствия | 27.06.2016 | 0.41 Мб |  |
