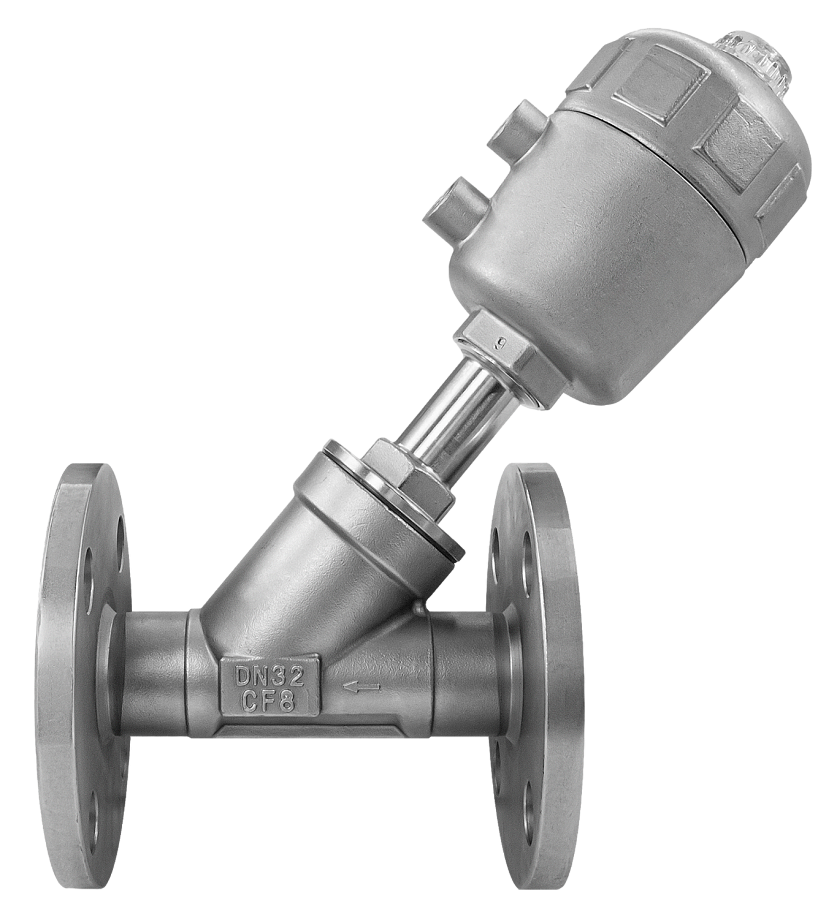

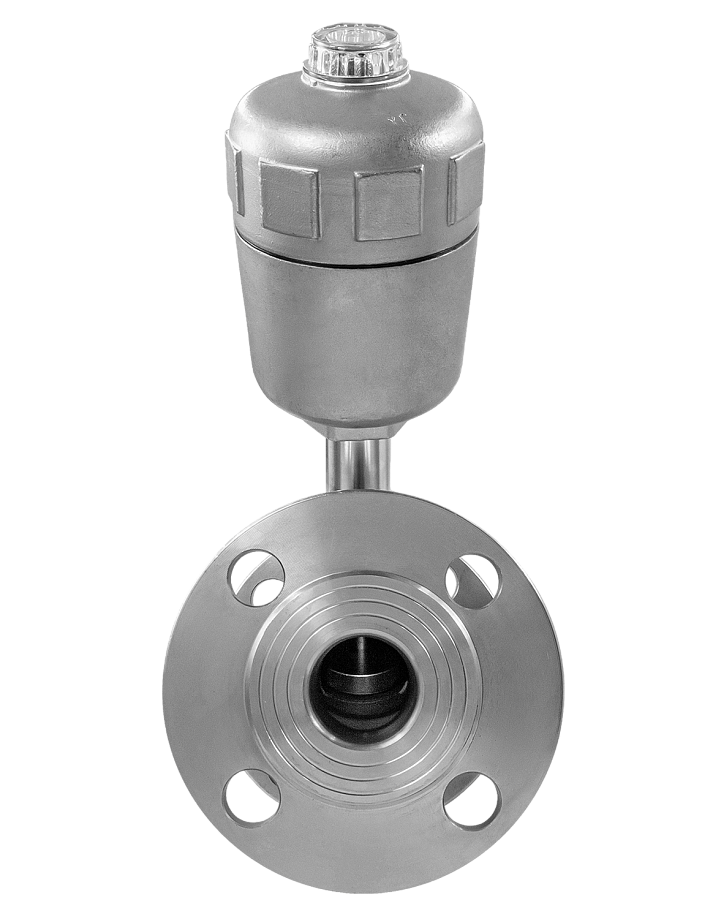

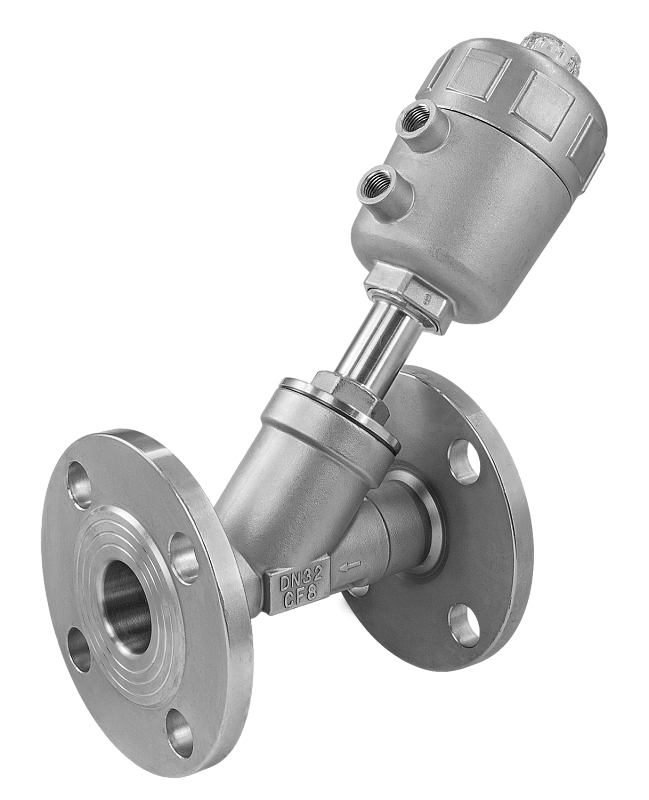

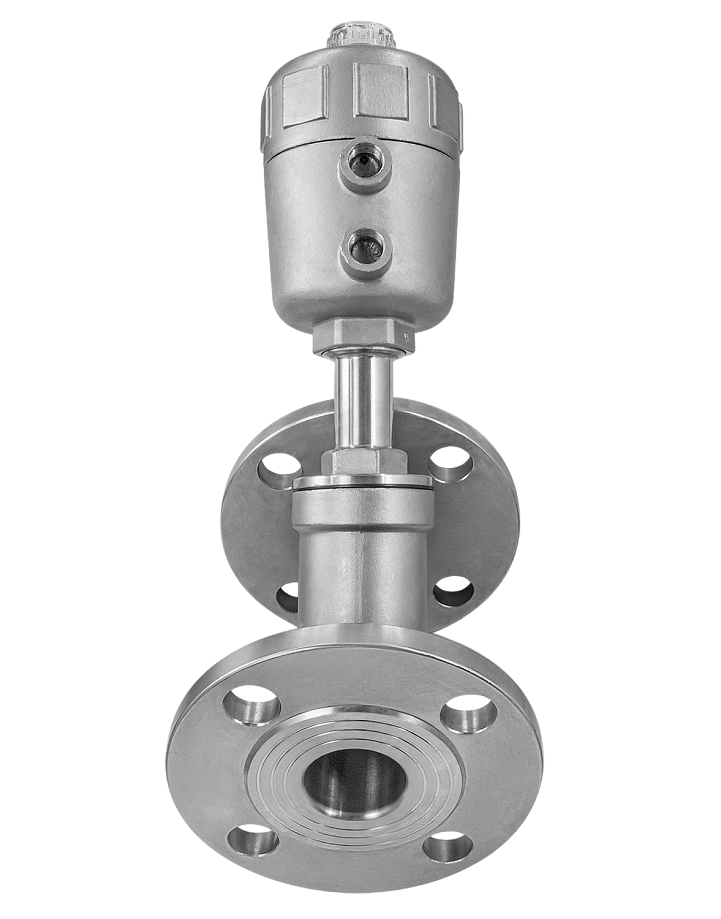

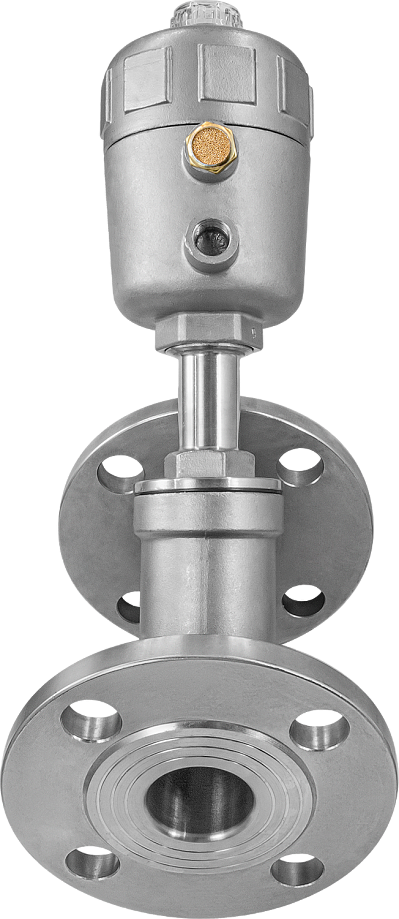

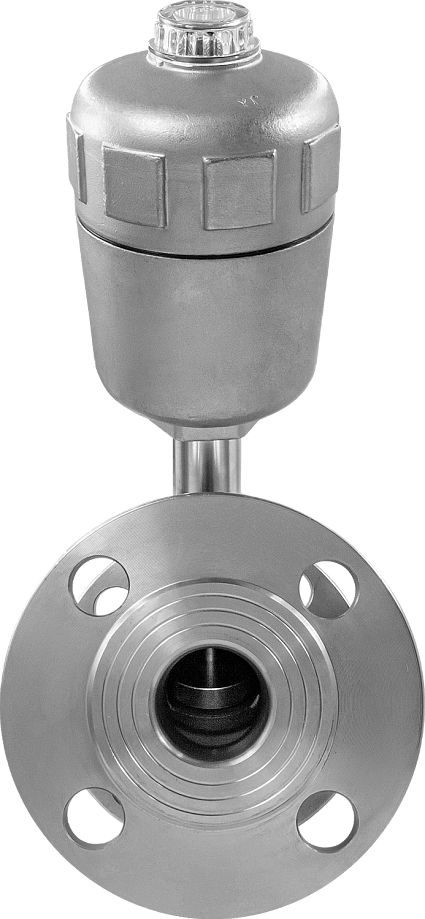

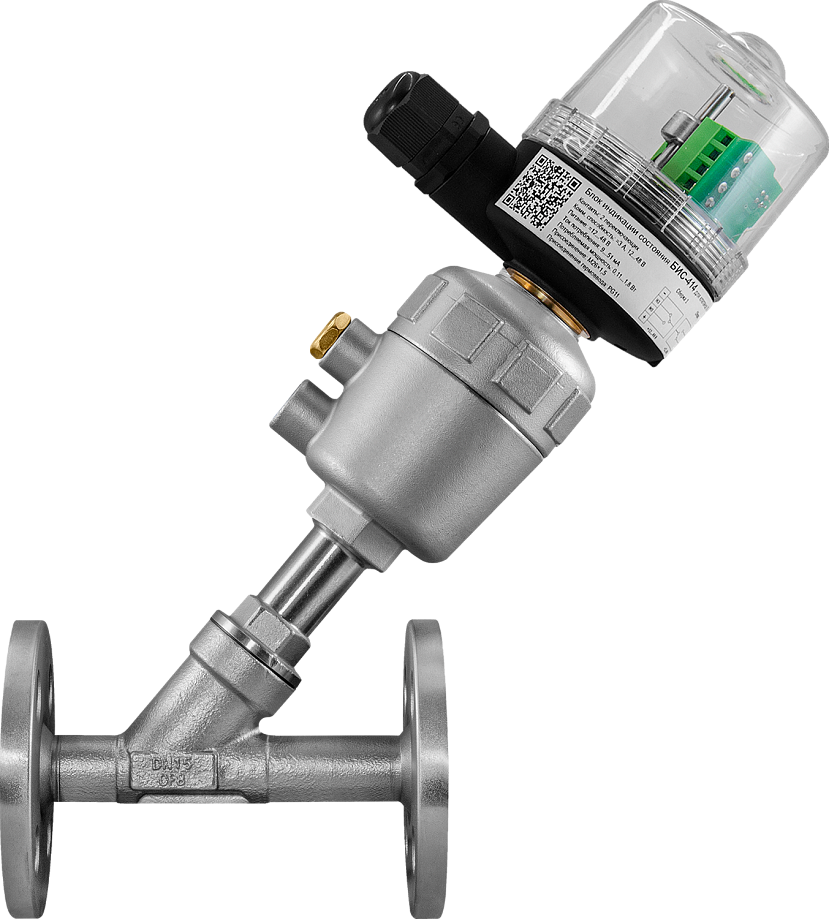

Пневматический клапан одностороннего действия с угловым поршнем УПК22Ф-1

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −10...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,3...1 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса/привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: фланцевое F½"...F4"
Присоединение воздуховодов: G¼"
Пневмопривод в комплекте

В закладки

от 16 356 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

УПК22Ф-1 представляет собой пневматический клапан с поршнем, который открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.
Пневматический клапан УПК22Ф-1 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Клапан нормально закрытый одностороннего действия
Высокая пропускная способность

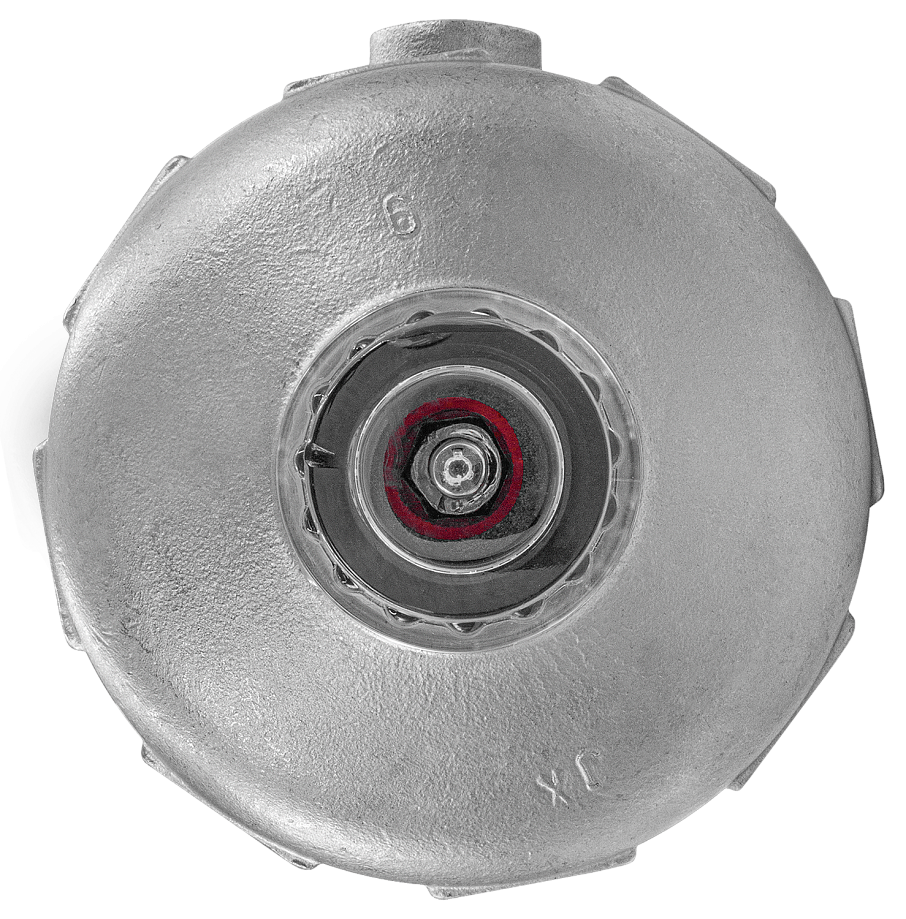

Индикатор состояния клапана
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса корпуса/привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°С
Температура эксплуатации	−10...+60°С
Рабочее давление среды	0...1,6 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Фланцевое F½"...F4"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Присоединение воздуховодов	G¼"

Модификации:

Модель	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Вес, г
УПК22Ф-1-6315-S FSP	15	13	63	4	F½"	G¼"	2300
УПК22Ф-1-6320-S FSP	20	18	63	6	F¾"		2500
УПК22Ф-1-6325-S FSP	25	22	63	14	F1"		3800
УПК22Ф-1-8025-S FSP	25	22	77	14	F1"		3800
УПК22Ф-1-6332-S FSP	32	28	63	20	F1¼"		4800
УПК22Ф-1-8032-S FSP	32	28	77	20	F1¼"		4800
УПК22Ф-1-6340-S FSP	40	35	63	21	F1½"		5340
УПК22Ф-1-8040-S FSP	40	35	77	21	F1½"		5340
УПК22Ф-1-6350-S FSP	50	42	63	35	F2"		7860
УПК22Ф-1-10050-S FSP	50	42	97	35	F2"		7860
УПК22Ф-1-10065-S FSP	65	59	97	80	F2½"		10600
УПК22Ф-1-10080-S FSP	80	68	97	96	F3"		17000
УПК22Ф-1-12580-S FSP	80	68	124	96	F3"		17000
УПК22Ф-1-100100-S FSP	100	86	97	120	F4"		22320
УПК22Ф-1-125100-S FSP	100	86	124	120	F4"		22320

Расшифровка обозначения на примере клапана УПК22Ф-1-6315-S XYZ:
УПК22Ф – модель клапана.
1 – тип клапана: одностороннего действия.
63 – диаметр привода.
15 – Ду, мм (диаметр условного прохода).
S – материал корпуса привода: нержавеющая сталь.
X – присоединение: F – фланцевое.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

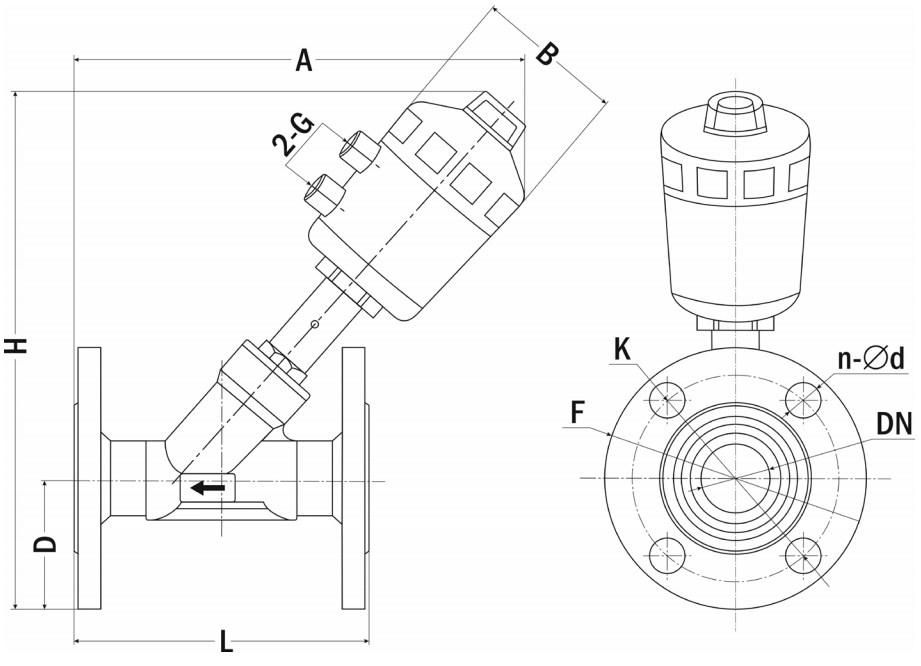

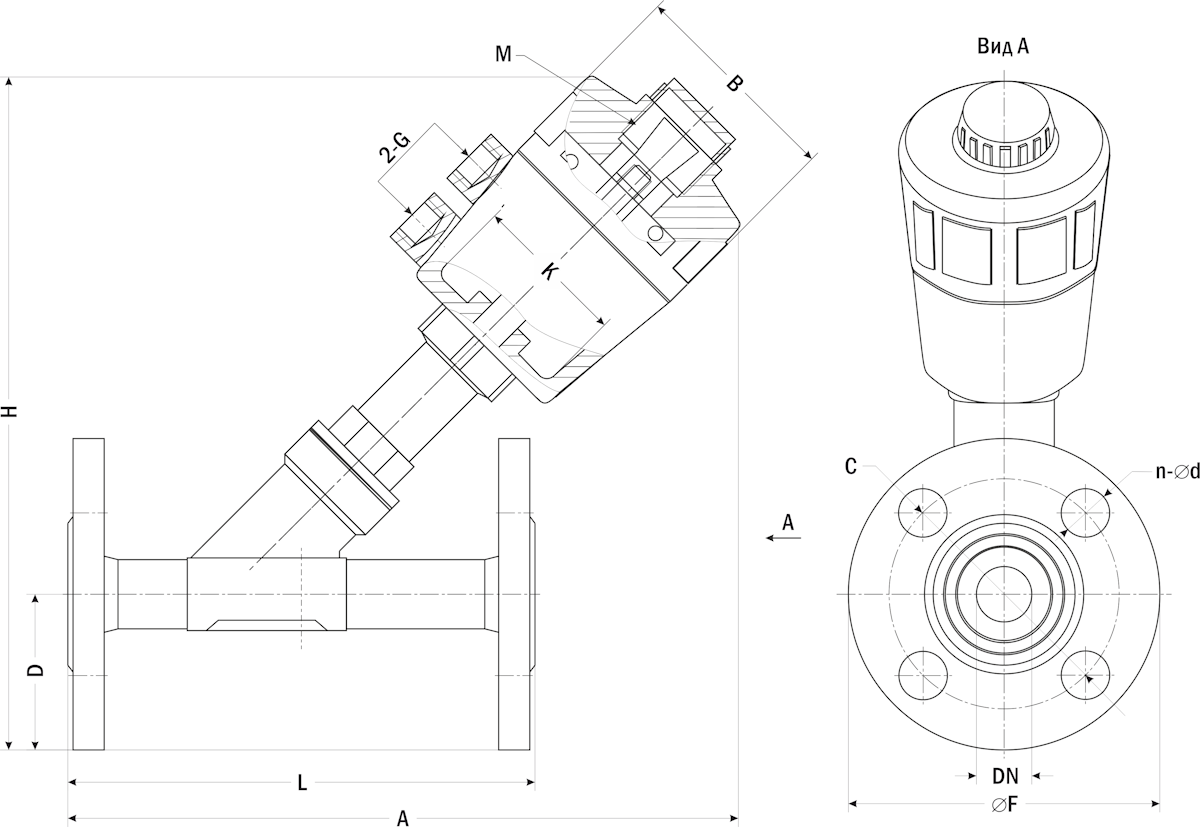

Габаритные размеры

Модель	G	F	DN	Размеры, мм
Модель	G	F	DN	A	B	D	n-∅ d	H	L	K	M
УПК22Ф-1-6315-S FSP	¼"	½"	15	180	63	45	4-14	195	131	65	M26×1,5
УПК22Ф-1-6320-S FSP	¼"	¾"	20	180	63	50	4-14	205	131	75	M26×1,5
УПК22Ф-1-6325-S FSP	¼"	1"	25	220	77	55	4-14	246	139	85	M26×1,5
УПК22Ф-1-8025-S FSP	¼"	1"	25	220	77	55	4-14	246	139	85	M26×1,5
УПК22Ф-1-6332-S FSP	¼"	1¼"	32	230	77	65	4-18	265	150	100	M26×1,5
УПК22Ф-1-8032-S FSP	¼"	1¼"	32	230	77	65	4-18	265	150	100	M26×1,5
УПК22Ф-1-6340-S FSP	¼"	1½"	40	240	77	70	4-18	275	178	110	M26×1,5
УПК22Ф-1-8040-S FSP	¼"	1½"	40	240	77	70	4-18	275	178	110	M26×1,5
УПК22Ф-1-6350-S FSP	¼"	2"	50	275	97	77	4-18	313	195	125	M26×1,5
УПК22Ф-1-10050-S FSP	¼"	2"	50	275	97	77	4-18	313	195	125	M26×1,5
УПК22Ф-1-10065-S FSP	¼"	2½"	65	295	97	88	4-18	335	228	145	M26×1,5
УПК22Ф-1-10080-S FSP	¼"	3"	80	350	124	95	8-18	390	247	160	M36×2
УПК22Ф-1-12580-S FSP	¼"	3"	80	350	124	95	8-18	390	247	160	M36×2
УПК22Ф-1-100100-S FSP	¼"	4"	100	400	124	105	8-18	435	298	178	M36×2
УПК22Ф-1-125100-S FSP	¼"	4"	100	400	124	105	8-18	435	298	178	M36×2

Версия: 2025-09-26-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2025	0.76 Мб

Артикул	Диаметр привода, мм	Диаметр условного прохода, мм	Срок поставки	Стоимость
63 80 100 125	15 20 25 32 40 50 65 80 100

Артикул	Диаметр привода, мм	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр привода, мм	Диаметр условного прохода, мм	Срок поставки	Стоимость
V61149	63	25	Со склада	22823 руб. – +
V61151	63	32	Со склада	26761 руб. – +
V61153	63	40	Со склада	30430 руб. – +
V61155	63	50	Со склада	34234 руб. – +
V61157	100	65	Со склада	56296 руб. – +
V61159	125	80	Со склада	82923 руб. – +
V61161	125	100	Со склада	101181 руб. – +

Артикул	Диаметр привода, мм	Диаметр условного прохода, мм	Срок поставки	Стоимость
V61147	63	15	Под заказ к 2026.07.01	16356 руб. – +
V61148	63	20	Под заказ к 2026.07.01	18258 руб. – +
V61149	63	25	Со склада	22823 руб. – +
V61151	63	32	Со склада	26761 руб. – +
V61153	63	40	Со склада	30430 руб. – +
V61155	63	50	Со склада	34234 руб. – +
V61150	80	25	Под заказ к 2026.07.01	22823 руб. – +
V61152	80	32	Под заказ к 2026.07.01	26761 руб. – +
V61154	80	40	Под заказ к 2026.07.01	30430 руб. – +
V61156	100	50	Под заказ к 2026.07.01	34234 руб. – +
V61157	100	65	Со склада	56296 руб. – +
V61158	100	80	Ожидается 2026.01.12	82923 руб. – +
V61160	100	100	Ожидается 2026.01.12	101181 руб. – +
V61159	125	80	Со склада	82923 руб. – +
V61161	125	100	Со склада	101181 руб. – +

Отзывы на этот товар пока отсутствуют.
