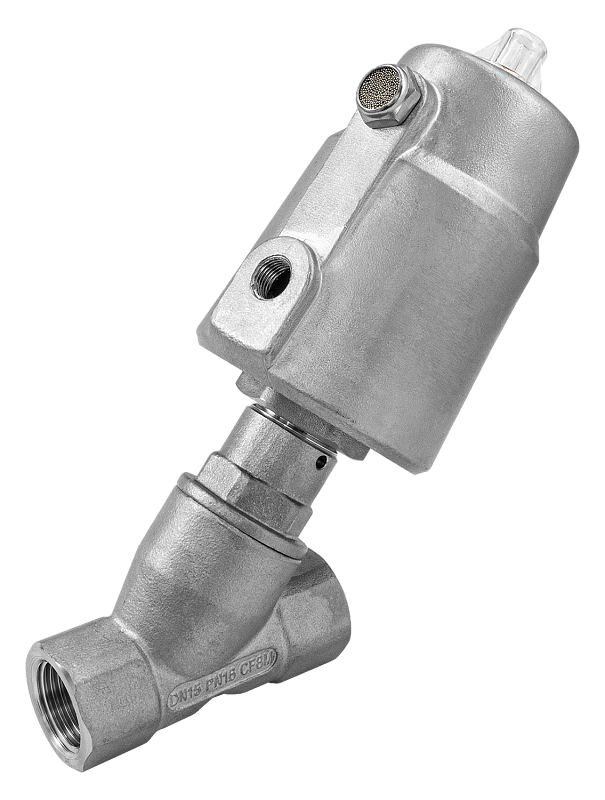

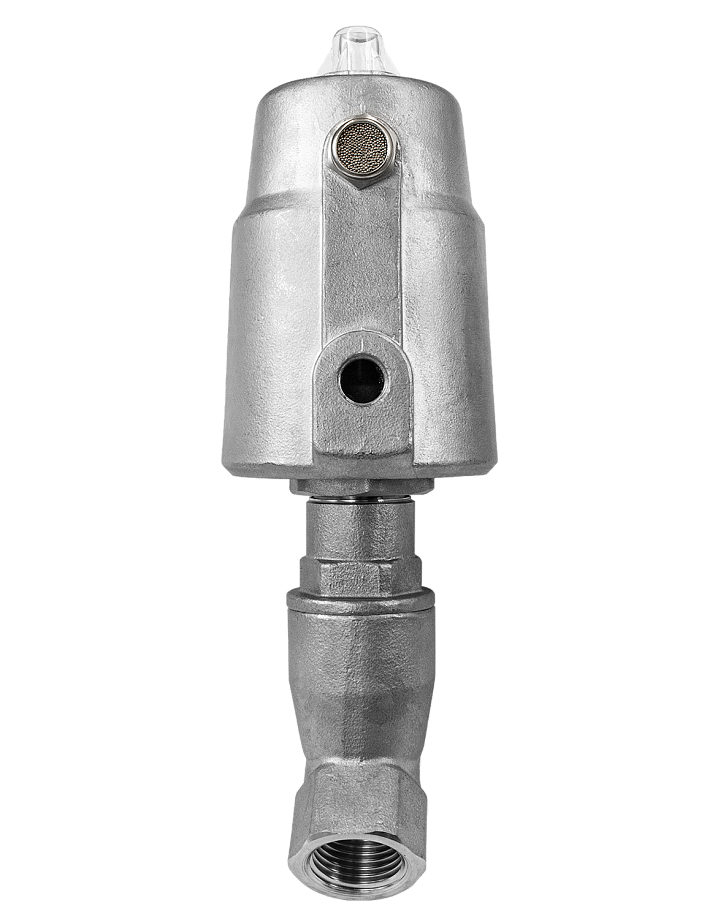

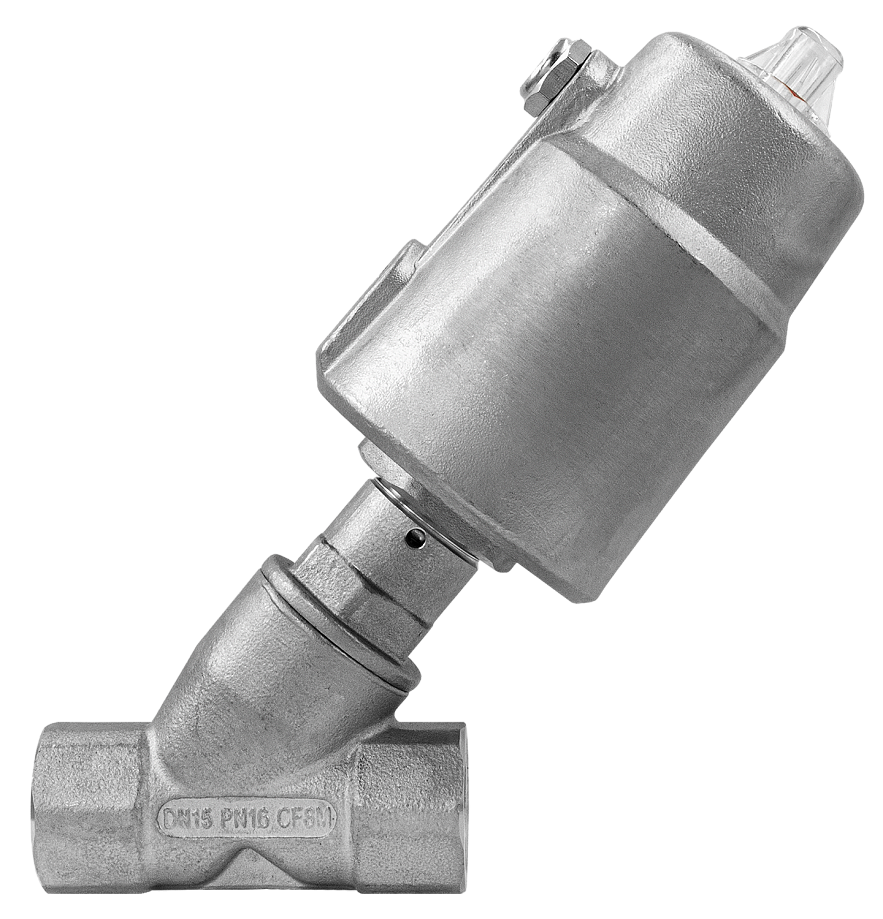

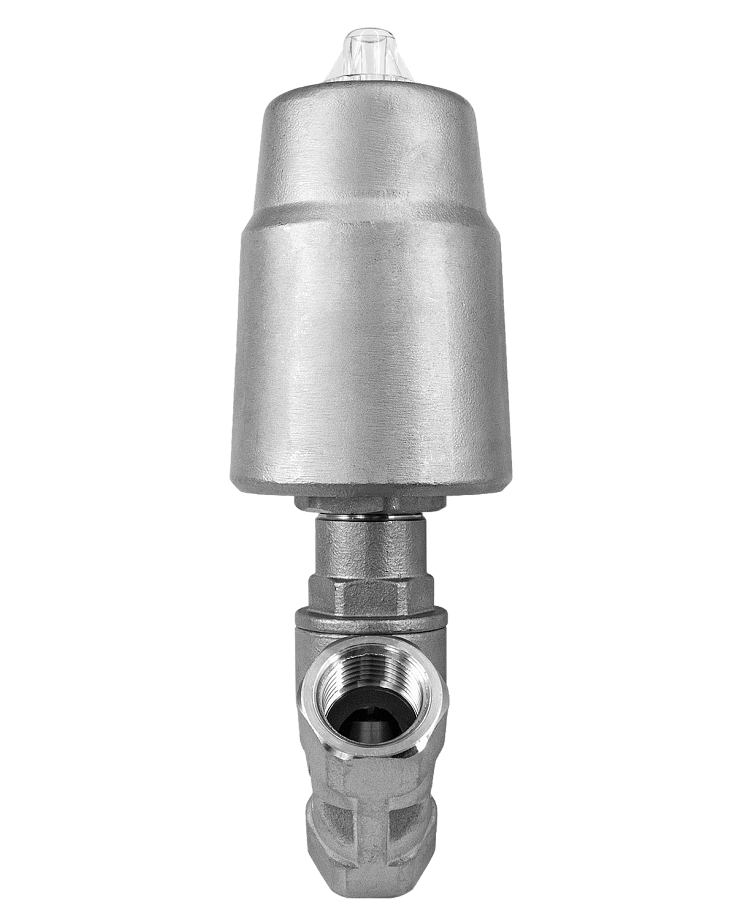

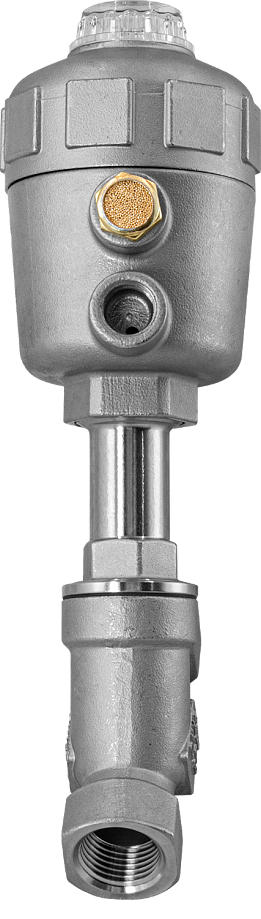

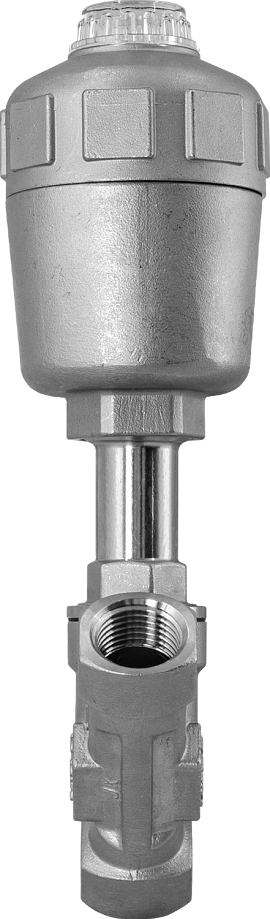

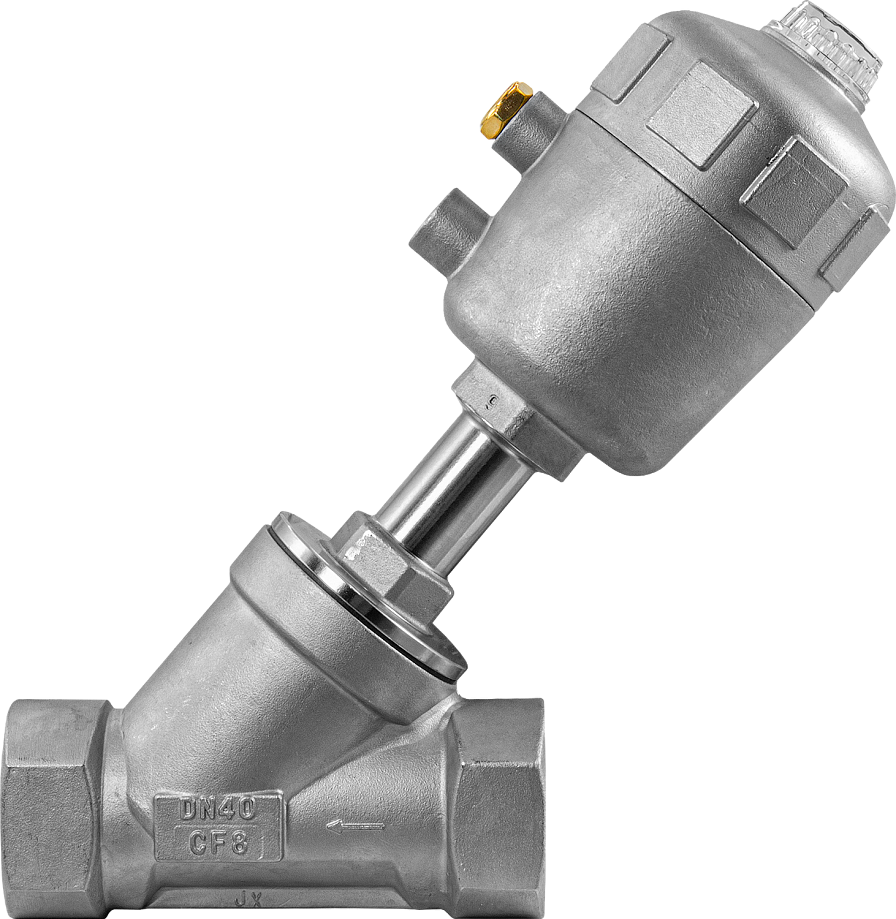

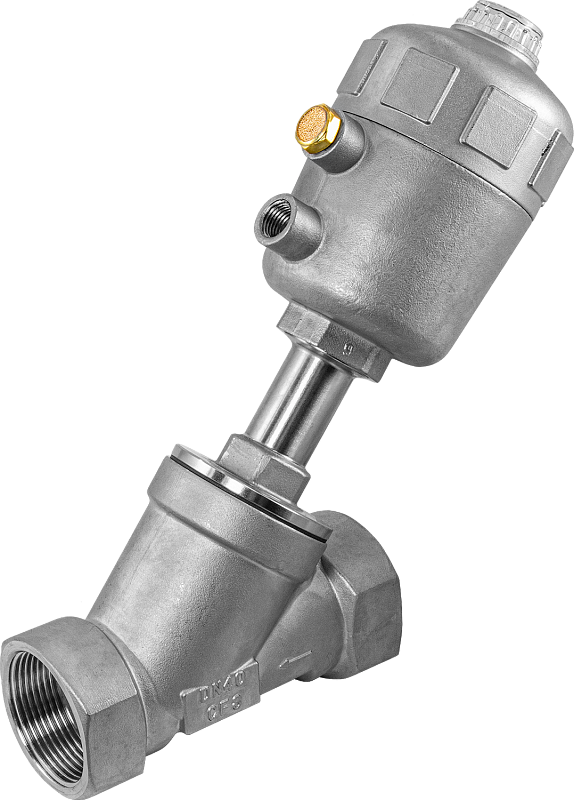

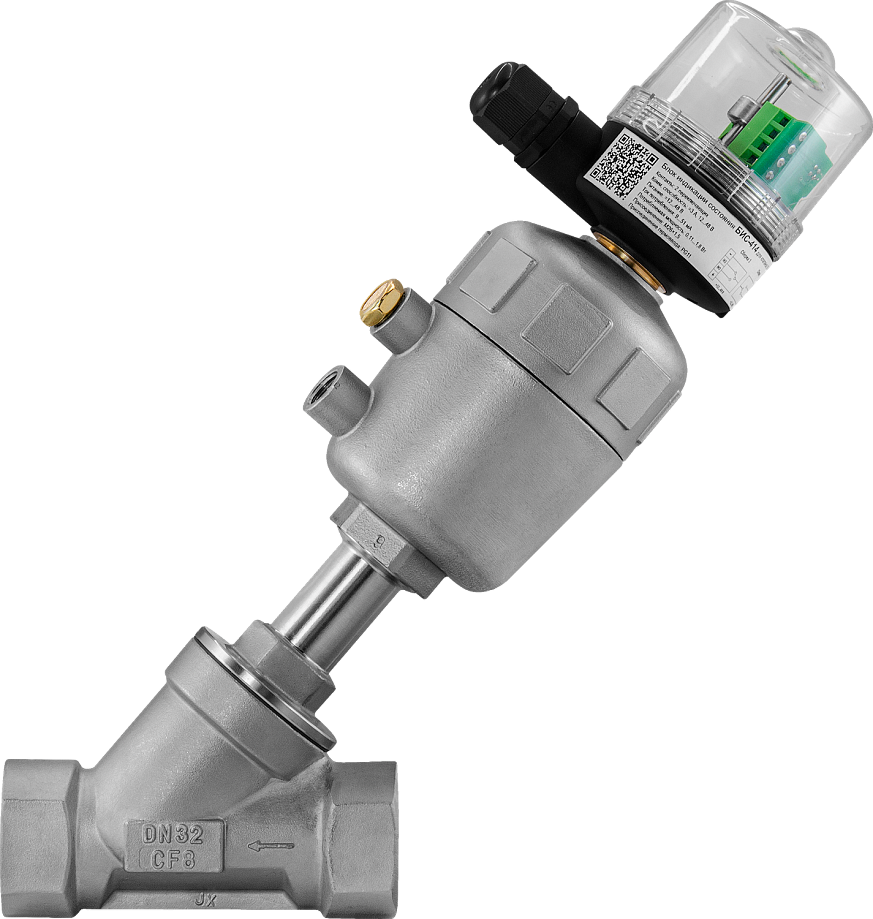

Пневматический клапан одностороннего действия с угловым поршнем УПК22-1

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −10...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,3...1 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G4"
Присоединение воздуховодов: ⅛"
Пневмопривод в комплекте

В закладки

от 8 288 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 9412 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации (16)
Уценка (1)
Отзывы (0)

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем УПК22-1 для управления потоком рабочей среды в трубопроводе. Открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.

Особенности:

Клапан нормально закрытый одностороннего действия
Пневмопривод в комплекте
Высокая пропускная способность

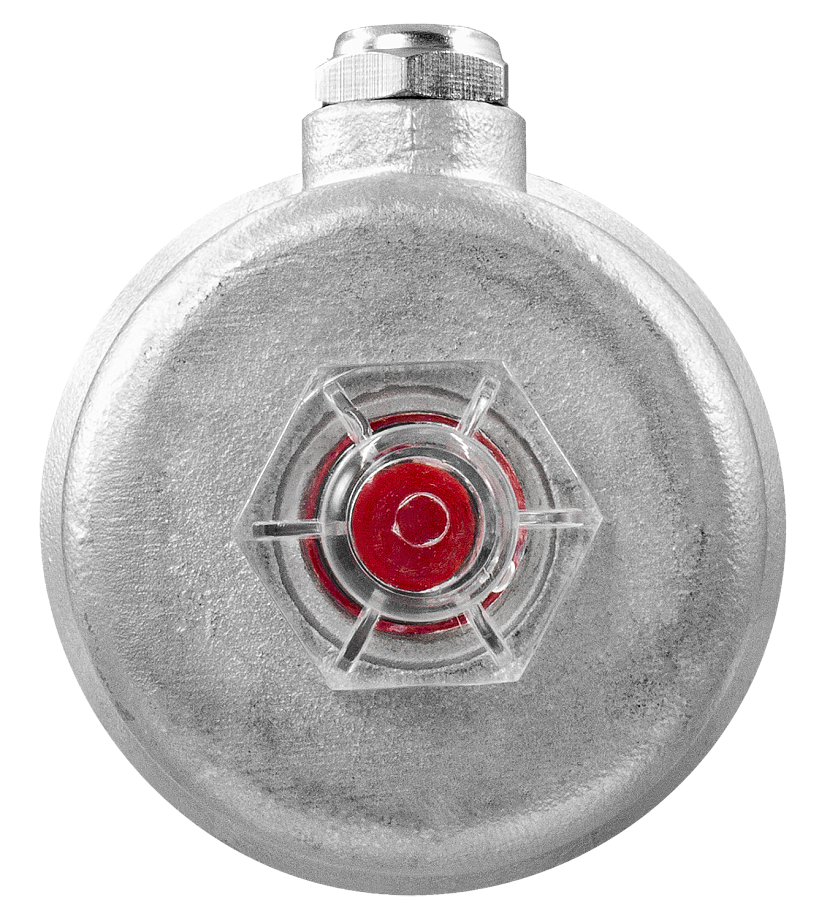

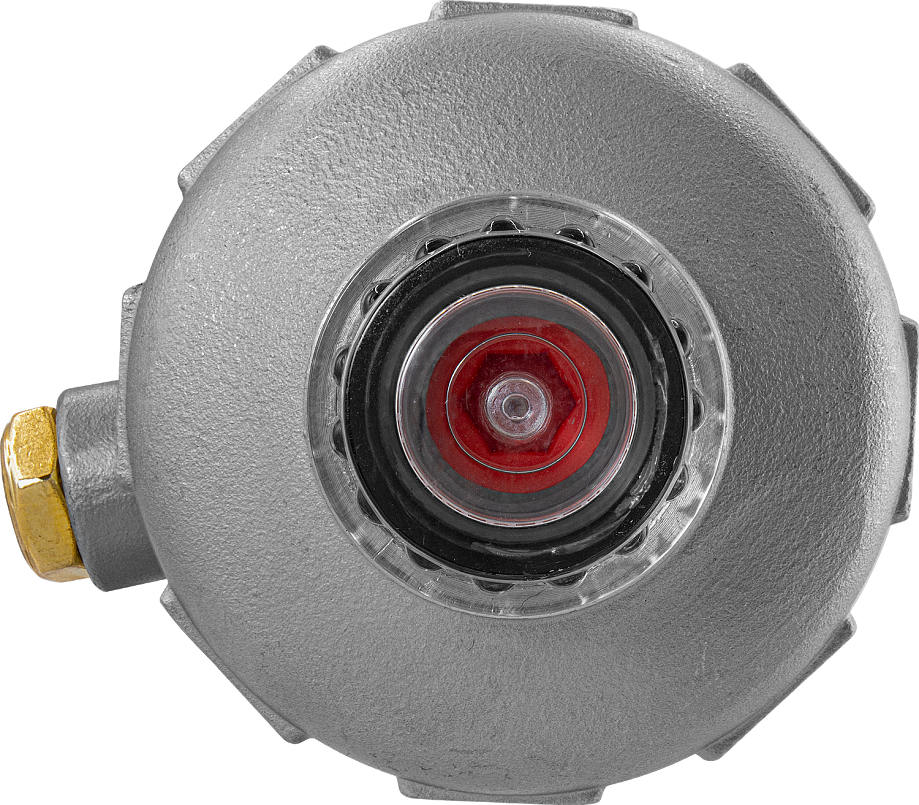

Индикатор состояния клапана
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°C
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Резьбовое G½"...G4"
Присоединение воздуховодов	⅛"

Модификации:

Модель	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Вес, г
УПК22-1-5015-S GSP	15	13	50	4	½"	⅛"
УПК22-1-6015-S GSP	15	13	60	4	½"		1069
УПК22-1-5020-S GSP	20	18	50	6	¾"
УПК22-1-6020-S GSP	20	18	60	6	¾"		1177
УПК22-1-5025-S GSP	25	22	50	14	1"
УПК22-1-6025-S GSP	25	22	60	14	1"		1584
УПК22-1-6032-S GSP	32	28	60	20	1¼"
УПК22-1-8032-S GSP	32	28	80	20	1¼"		2688
УПК22-1-6040-S GSP	40	35	60	21	1½"
УПК22-1-8040-S GSP	40	35	80	21	1½"		3100
УПК22-1-6050-S GSP	50	42	60	35	2"
УПК22-1-8050-S GSP	50	42	80	35	2"		4114
УПК22-1-8065-S GSP	65	59	80	80	2½"
УПК22-1-10080-S GSP	80	68	100	96	3"
УПК22-1-100100-S GSP	100	86	100	120	4"

Расшифровка обозначения на примере клапана УПК22-1-6015-S XYZ:
УПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
60 – диаметр привода.
15 – Ду, мм (диаметр условного прохода).
S – материал корпуса привода: нержавеющая сталь.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

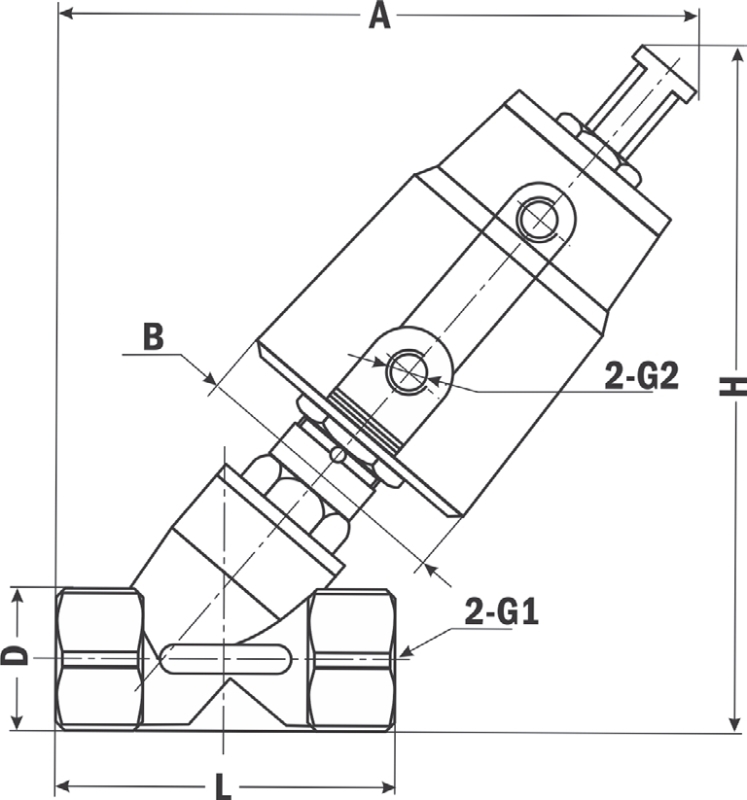

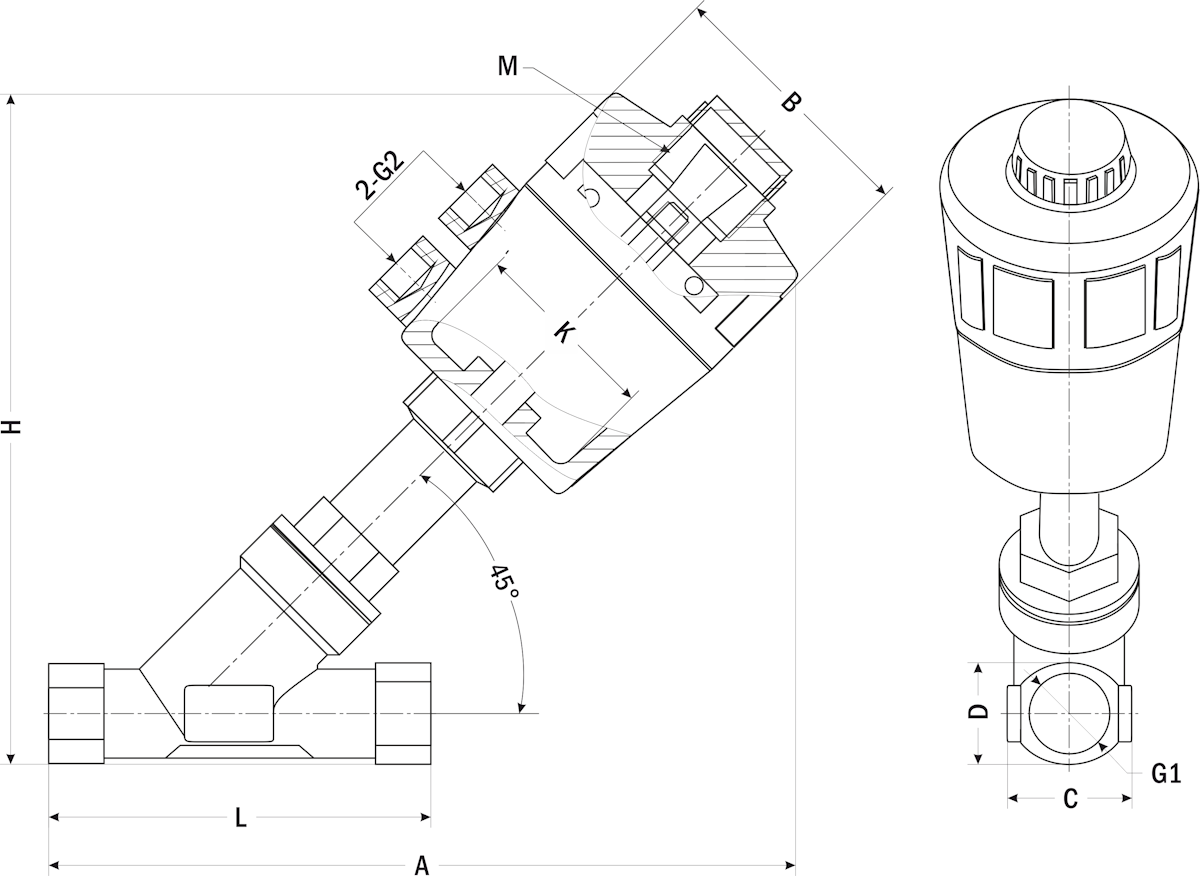

Габаритные размеры

Модель	G1	G2	Размеры, мм
Модель	G1	G2	A	B	D	H	L
УПК22-1-5015-S GSP	½"	⅛"
УПК22-1-5020-S GSP	¾"
УПК22-1-5025-S GSP	1"
УПК22-1-6015-S	½"		140	60	27	150	68,5
УПК22-1-6020-S	¾"		143	60	32	155	75
УПК22-1-6025-S	1"		163,5	60	39	176	90
УПК22-1-6032-S GSP	1¼"
УПК22-1-6040-S GSP	1½"
УПК22-1-6050-S GSP	2"
УПК22-1-8032-S	1¼"		190,5	77	50	207,5	117
УПК22-1-8040-S	1½"		190,5	77	55	198	117
УПК22-1-8050-S	2"		205	77	70	224	138
УПК22-1-8065-S GSP	2½"
УПК22-1-10080-S GSP	3"
УПК22-1-100100-S GSP	4"
