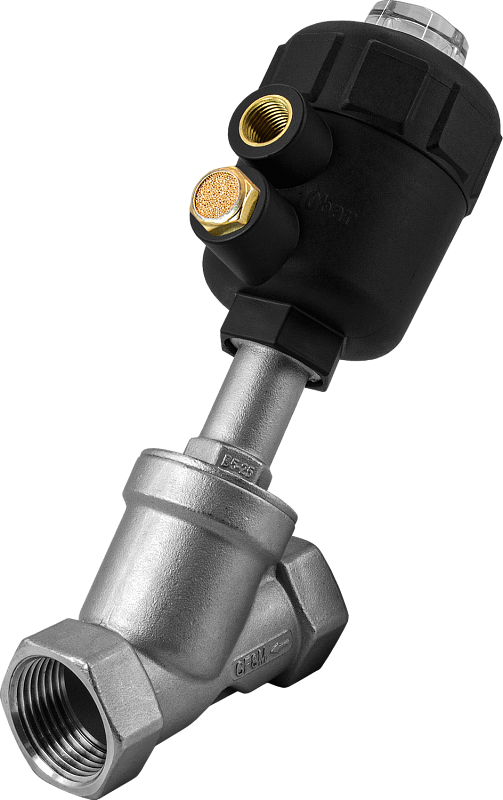

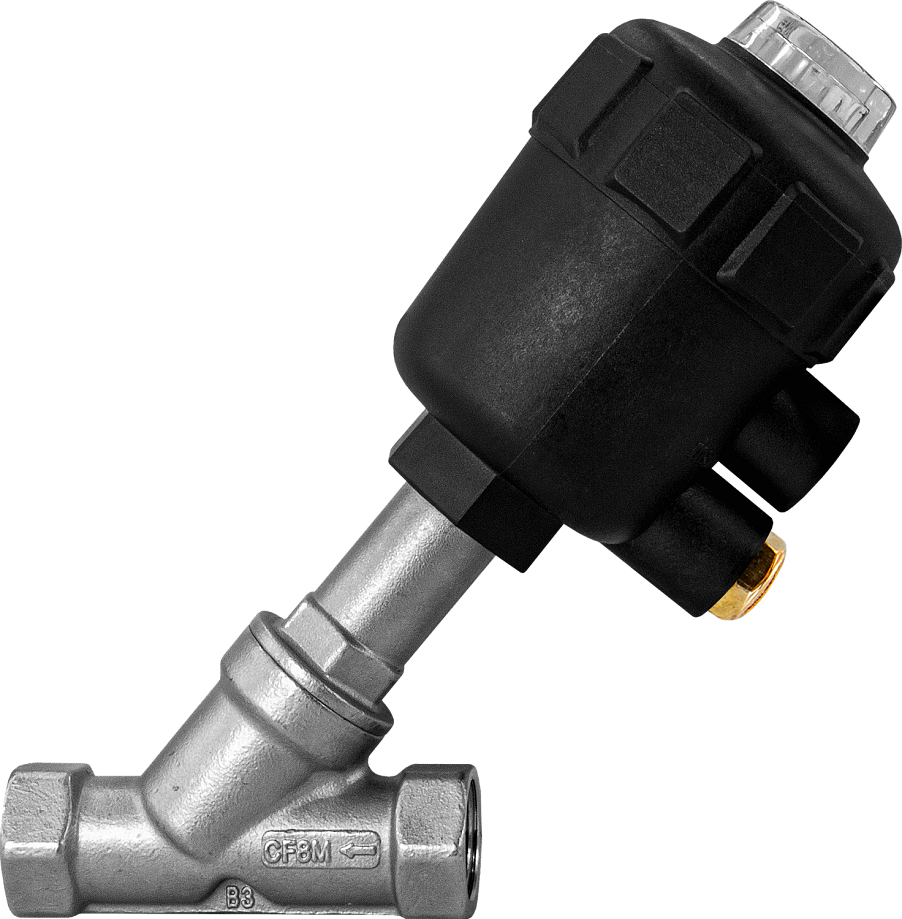

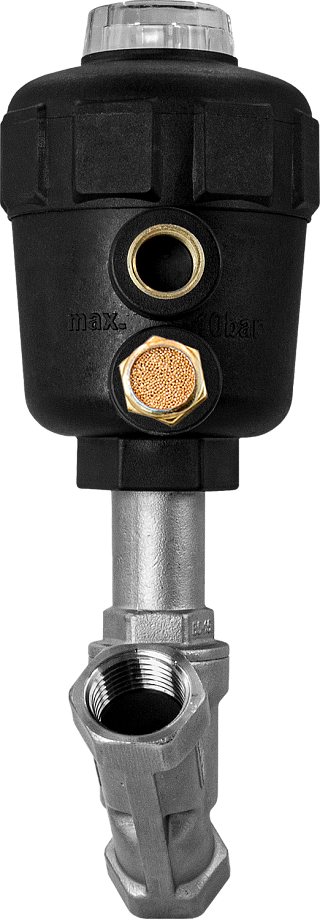

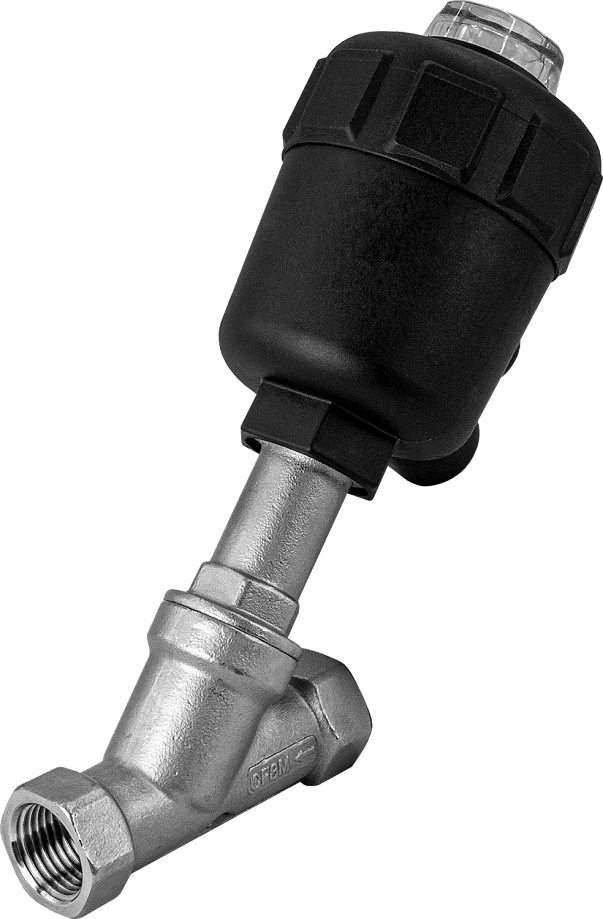

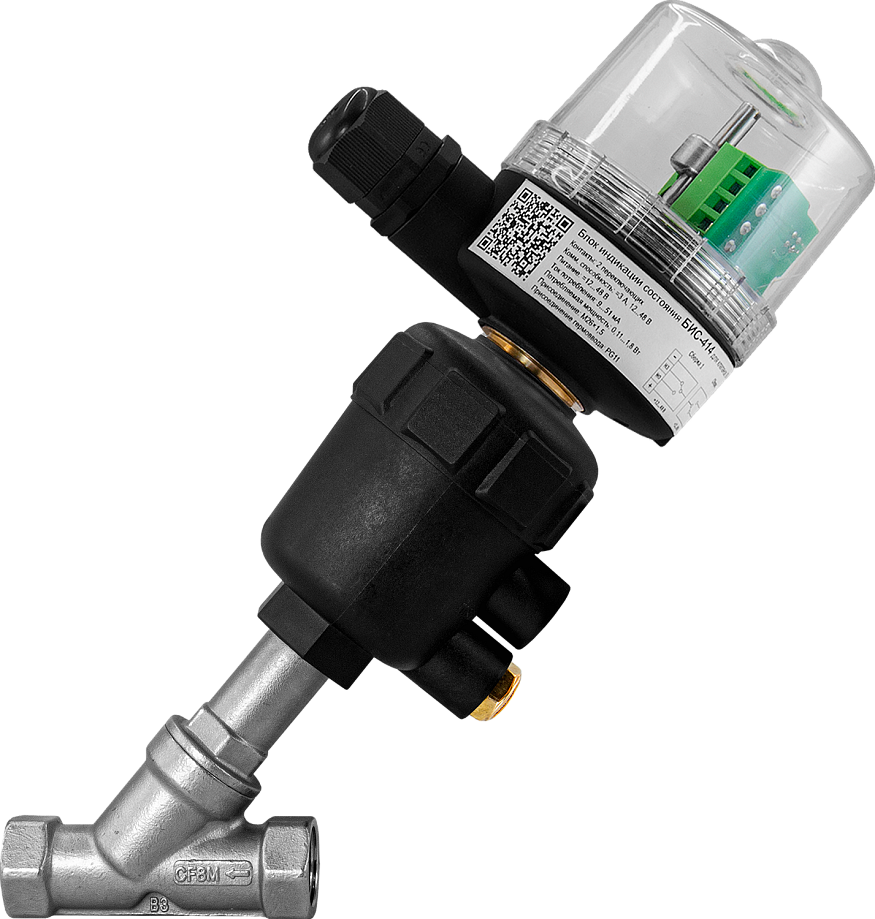

Клапан пневматический одностороннего действия с угловым поршнем УПК10-1

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −10...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал привода: нейлон
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое K1/2"...K2"
Присоединение воздуховодов: G¼"
Пневмопривод в комплекте

В закладки

от 4 898 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК10-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления. Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК10-1 не имеют серьезных ограничений в использовании.

Особенности:

Клапан нормально открытый одностороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность

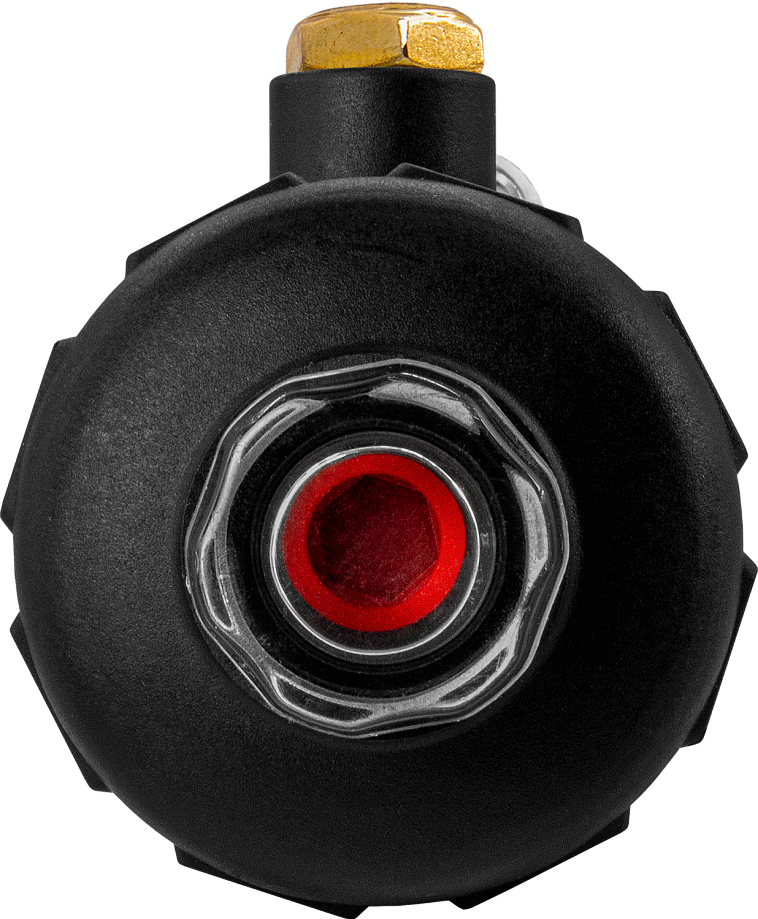

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы

Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нейлон Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°С
Рабочее давление клапана	0...1,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое K½"...K2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Присоединение воздуховодов	G¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение		Мах рабочее давление среды, МПа	Вес, г
Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Клапана	Воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК10-1-050х015-N KSP	15	13	50	5	K½"	G¼"	1,6	595
УПК10-1-050х020-N KSP	20	18	50	10	K¾"		1,6	653
УПК10-1-050х025-N KSP	25	22	50	18	K1"		1,6	838
УПК10-1-063х032-N KSP	32	28	63	23	K1¼"		1,4	1469
УПК10-1-063х040-N KSP	40	35	63	33	K1½"		1,3	1742
УПК10-1-063х050-N KSP	50	42	63	53	K2"		1,2	2244

Расшифровка обозначения на примере клапана УПК10-1-050х015-N XYZ:
УПК10 – модель клапана.
1 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – модификация клапана.
N – материал корпуса привода: нейлон.
X – присоединение: K – коническая резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

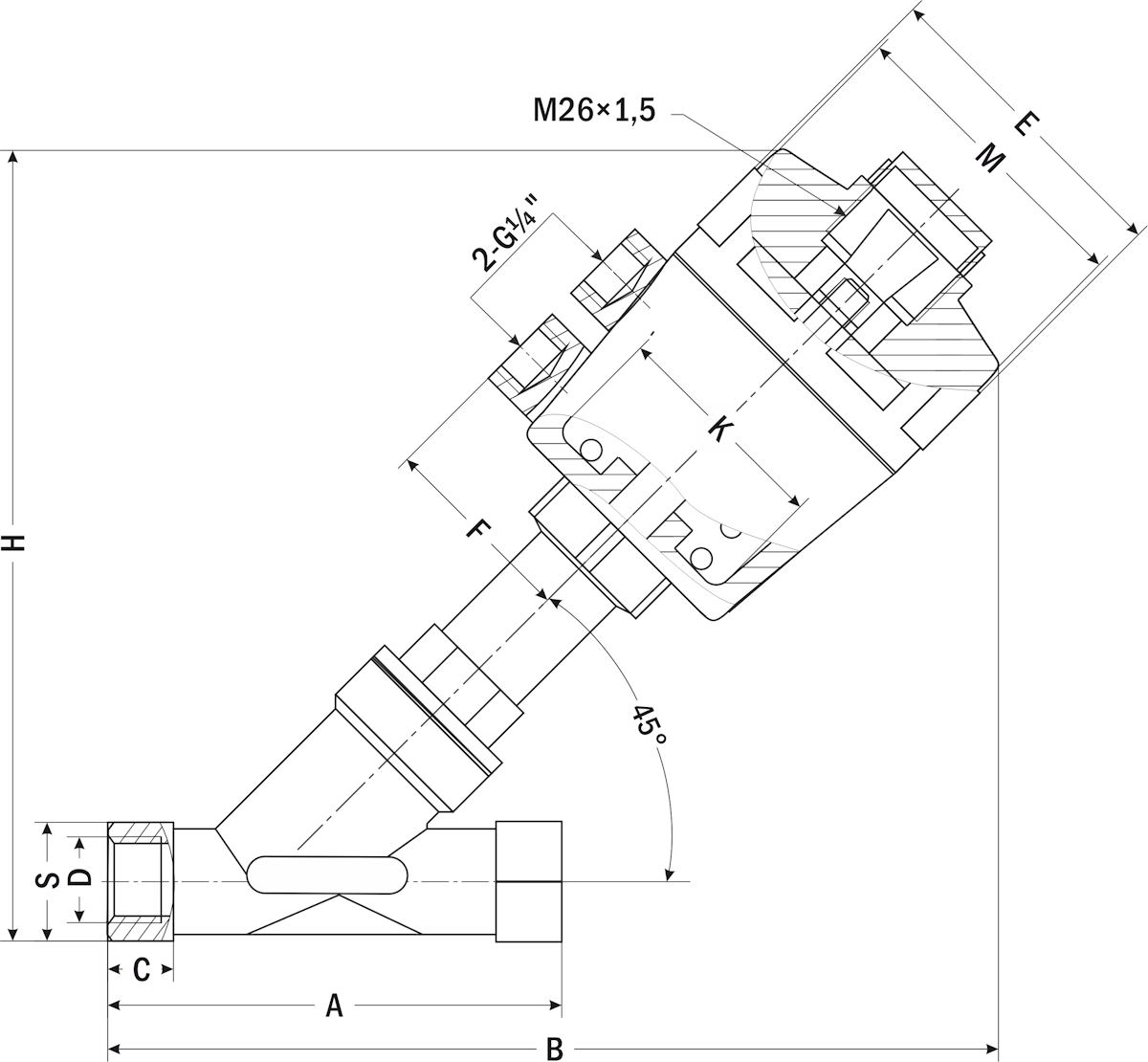

Габаритные размеры

Модель	Размеры, мм
Модель	Внутр. диаметр привода, К	M	D	A	B	C	E	F	H	S
УПК10-1-050х015-N KSP	50	63	K½"	79	150	12	64,5	45	148	25
УПК10-1-050х020-N KSP	50	63	K¾"	72	150	14	64,5	45	158	30
УПК10-1-050х025-N KSP	50	63	K1"	87	160	15	64,5	45	170	37
УПК10-1-063х032-N KSP	63	80	K1¼"	106	202	16	80,5	52	218	45,5
УПК10-1-063х040-N KSP	63	80	K1½"	112	204	18	80,5	52	228	52
УПК10-1-063х050-N KSP	63	80	K2"	130	220	18	80,5	52	250	65
