Термопреобразователь сопротивления во взрывозащищенном исполнении дТС 015.И EXD

Прибор для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА

Номинальная статическая характеристика: Pt100
Диапазон измеряемых температур: –50...500°С
Длина монтажной части: 60...2000 мм
Диаметр монтажной части: 8 мм
Материал корпуса датчика: сталь 12Х18Н10Т
Материал коммутационной головки: металл
Взрывозащищенное исполнение

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

Тип выхода: аналоговый, многопредельный
Диапазон измеряемых температур: –50...500 °С
НСХ: Pt100
Выходной сигнал: 4…20 мА, HART (только для РТ100)
Класс точности: ±0,25 %; ±0,5 %
Межповерочный интервал — 2 года
Диапазон температур окружающего воздуха при эксплуатации: −40...85 ⁰С.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: 80 °С.

Технические характеристики:

Наименование	Значение
Наименование	ДТС-И.EXD	ДТС-И.EXD-H
Питание
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	8…35 В		8…30 В
Максимальная мощность потребления	0,8 Вт
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока	4…20 мА
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента)	23 мА
Вид зависимости «ток от температуры»	Линейная
Диапазон преобразования температур	Определяется при заказе
Диапазон допустимых сопротивлений нагрузки*	0…1170 Ом		250…956 Ом
Время установления рабочего режима после включения напряжения питания	≤30 сек
Интерфейс HART	нет		есть
Конструкция
Взрывозащита корпуса датчика	1Ex d llC T6 Gb X
Способ контакта с измеряемой средой	Погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
Условия эксплуатации
Температура окружающего воздуха	−40…80 °С
Надежность
Средняя наработка на отказ, ч, не менее	15 000
Средний срок службы	≥10 лет

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: R_Н (Ом) = (U_пит - 8) В / 0,023 А, где U_пит – напряжение питания, В.

Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом

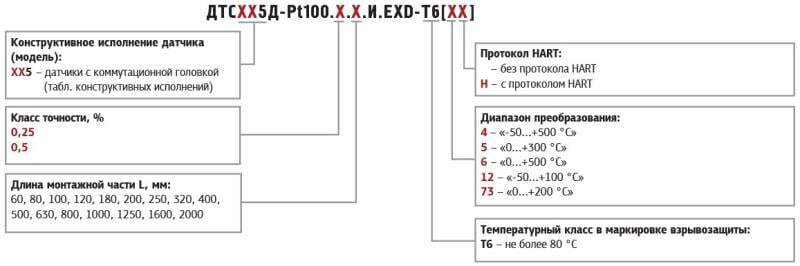

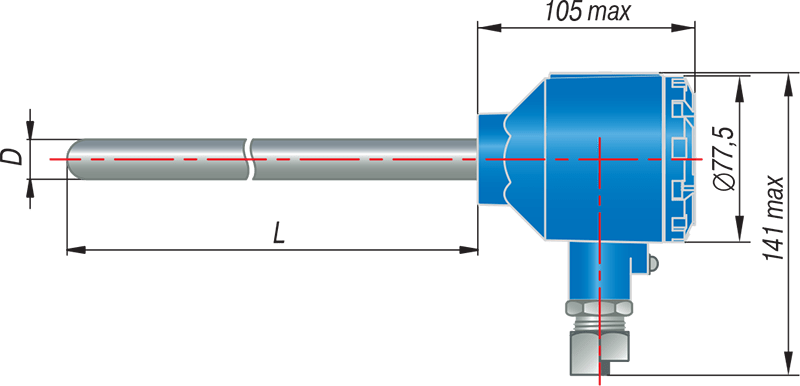

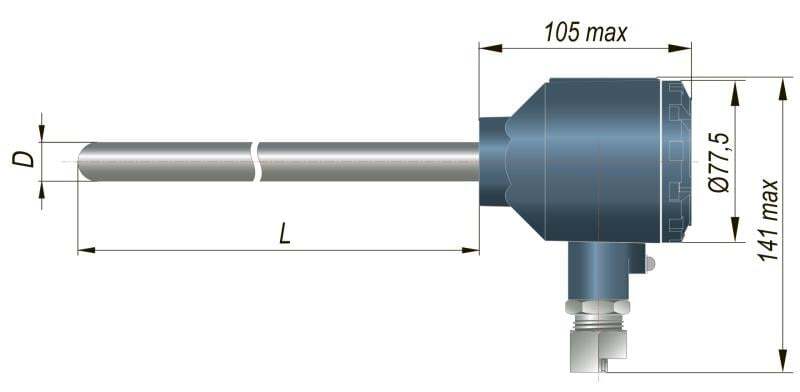

Габаритные размеры

Кабельный ввод М20×1,5 Диаметр подключаемого кабеля от 6 до 8 мм

Схемы подключения

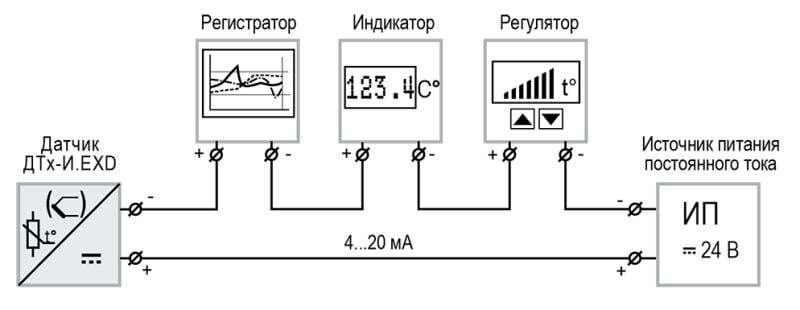

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

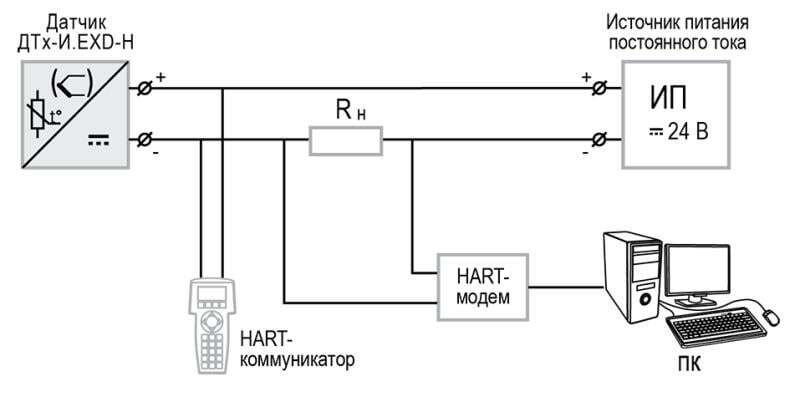

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

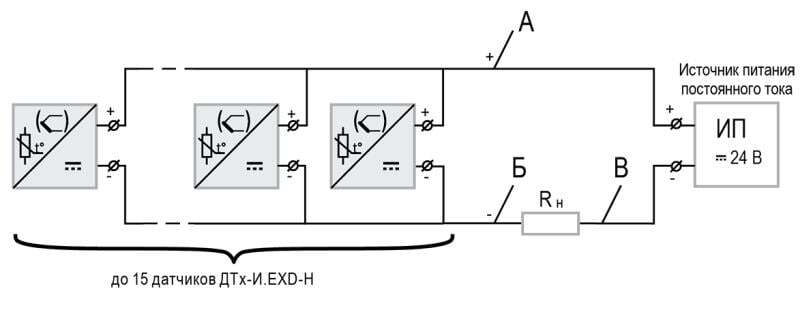

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
