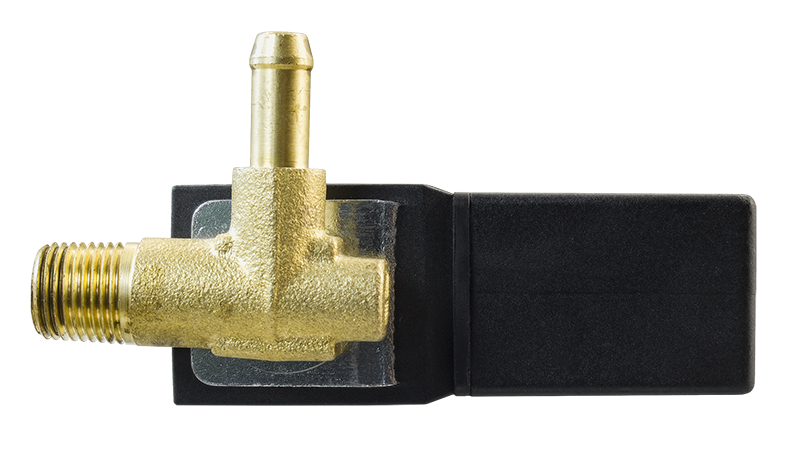

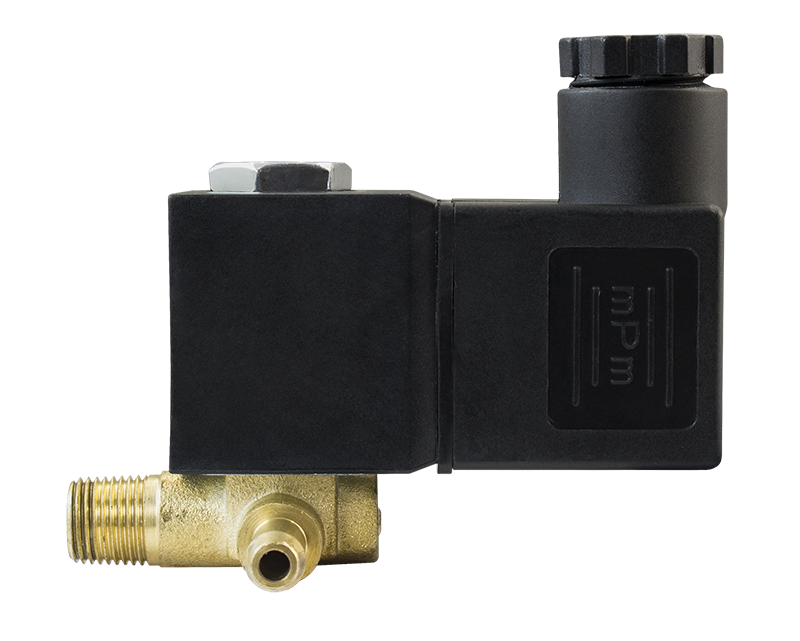

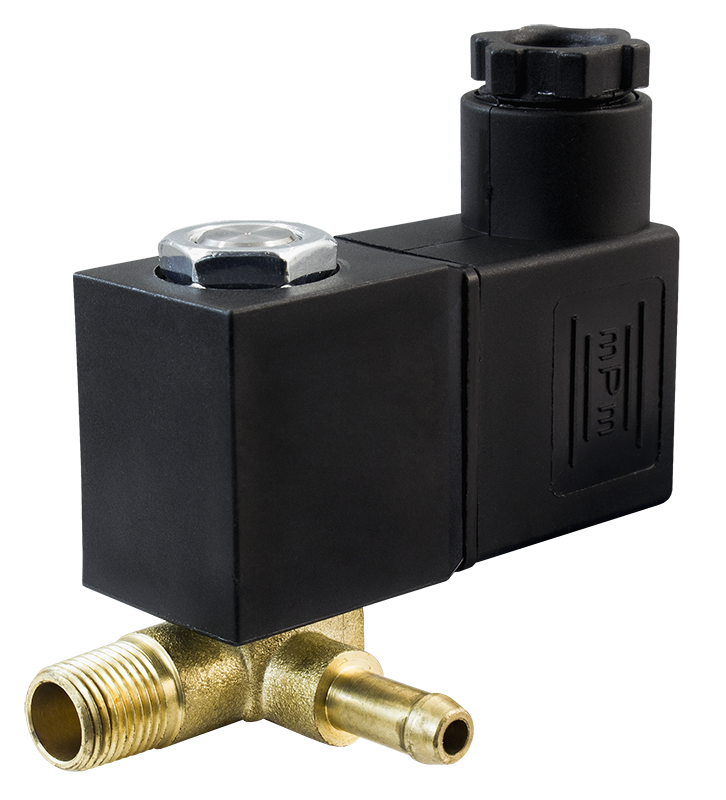

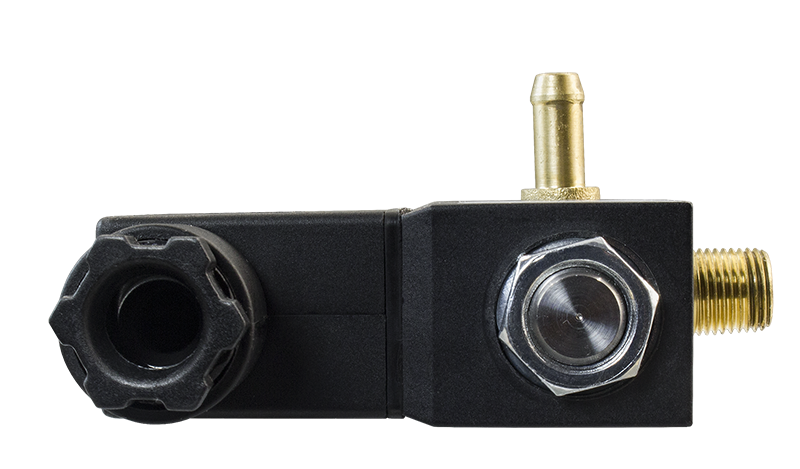

Соленоидный клапан (электромагнитный) AR-5523
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −10...120°С
- Рабочее давление: 0...1 МПа
- Диаметр условного прохода: 2,3 мм
- Материал корпуса: латунь
- Материал уплотнения: VITON
- Присоединение: резьбовое наруж. R⅛", штуцер ∅ 6,2 мм
Клапан AR-5523 соленоидный миниатюрный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-06-08-КВА
Особенности:
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

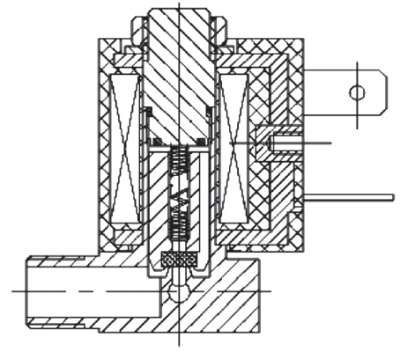

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 2,3 мм |
| Присоединение | Резьбовое наруж. R⅛", штуцер ∅ 6,2 мм |
| Катушка | SA11B; IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 9 ВА (АС), 6 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг | Катушка |
| AR-5523 RBV | 2,3
| 0,18
| вход – R⅛",
выход – штуцер ∅ 6,2 мм | 0
| 1
| 0,13
| SA11B |

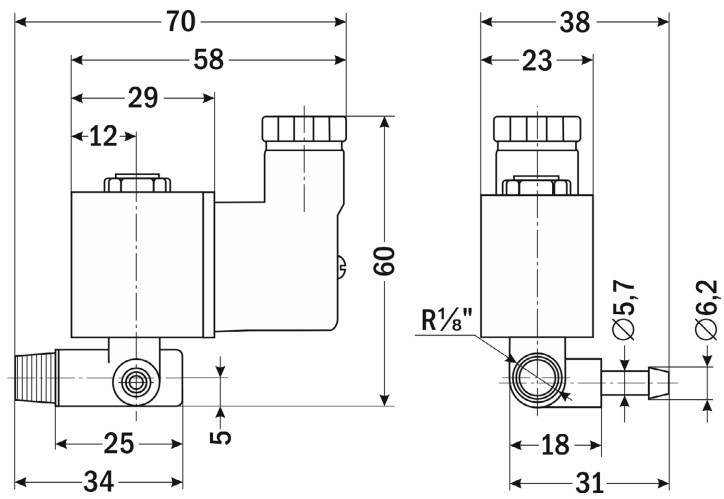

| Габаритные размеры |
 |
Версия: 2016-06-08-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.06.2016 | 0.44 Мб |  |
