Пневматический клапан одностороннего действия с угловым поршнем УПК22-1-N2

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: ⅛"
Пневмопривод в комплекте

В закладки

от 8 288 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем УПК22-1-N2 для управления потоком рабочей среды в трубопроводе.
Открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.

Особенности:

Клапан нормально закрытый одностороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность
Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Присоединение воздуховодов	⅛"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК22-1-050х015-N2 GSP	15	13	50	5	½"	⅛"	1,6	1072
УПК22-1-050х020-N2 GSP	20	18	50	10	¾"		1,6	1177
УПК22-1-050х025-N2 GSP	25	22	50	18	1"		1,6	1584
УПК22-1-063х025-N2 GSP	25	22	63	18	1"		1,6	2100
УПК22-1-063х032-N2 GSP	32	28	63	23	1¼"		1,6	2688
УПК22-1-063х040-N2 GSP	40	35	63	33	1½"		1,6	2714
УПК22-1-063х050-N2 GSP	50	42	63	53	2"		1,2	4070
УПК22-1-080х050-N2 GSP	50	42	80	53	2"		1,6	5069

Расшифровка обозначения на примере клапана УПК22-1-050х015-N2 XYZ:
УПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.

015 – Ду, мм (диаметр условного прохода).

N2 – 2 тип привода.

X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

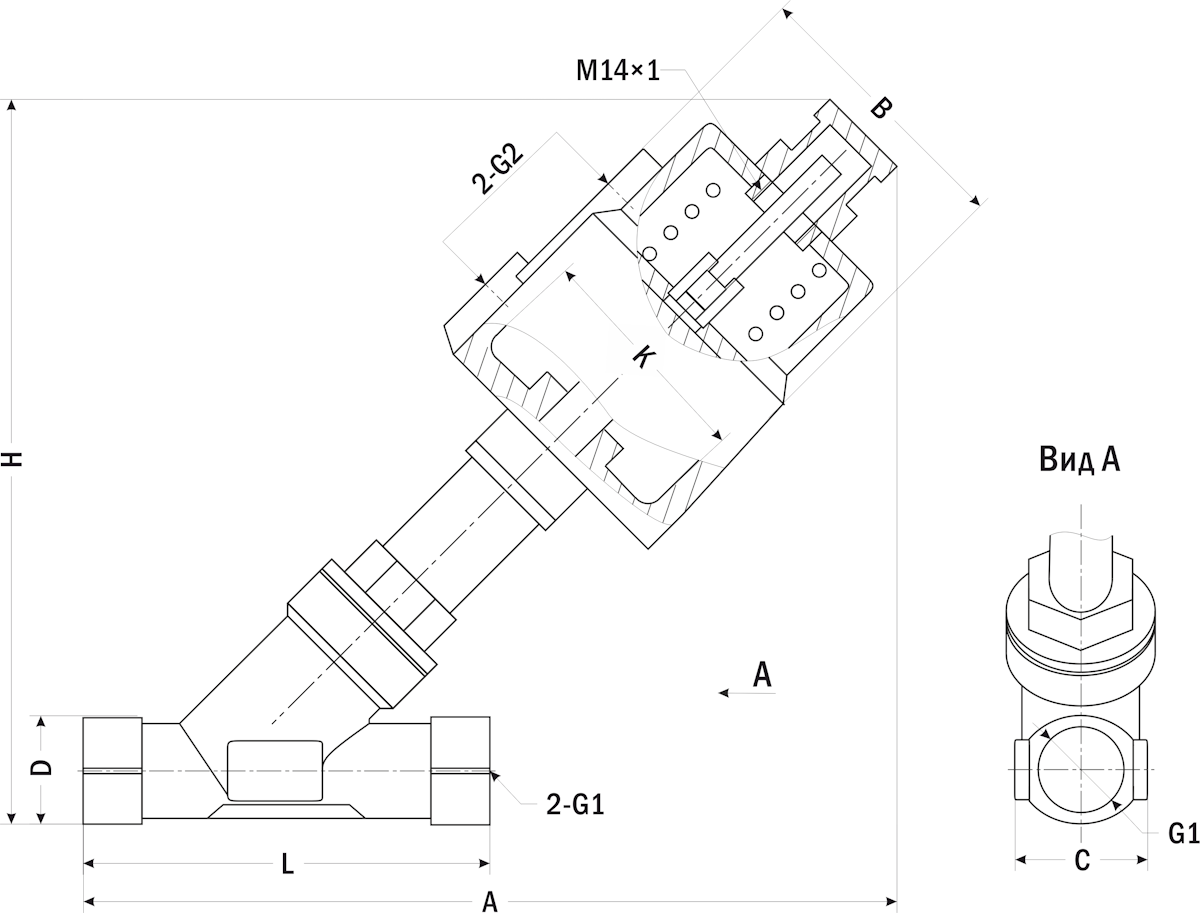

Габаритные размеры

Модель	G1	G2	Размеры, мм
Модель	G1	G2	Внутр. диаметр привода, К	A	B	С	D	H	L
УПК22-1-050х015-N2 GSP	½"	⅛"	50	140	62	29	27	144	69
УПК22-1-050х020-N2 GSP	¾"		50	143	62	35	32	144	75
УПК22-1-050х025-N2 GSP	1"		50	152	62	44	39	163	91
УПК22-1-063х025-N2 GSP	1"		63	182	78	44	39	212	91
УПК22-1-063х032-N2 GSP	1¼"		63	182	78	55	50	212	119
УПК22-1-063х040-N2 GSP	1¼"		63	182	77	60	55	202	119
УПК22-1-063х050-N2 GSP	2"		63	205	77	75	70	224	138
УПК22-1-080х050-N2 GSP	2"		80	215	96	75	70	250	138

Версия: 2026-02-12-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.02.2026	0.86 Мб

Артикул	Диаметр условного прохода, мм	Внутр. ⌀ привода, мм	Срок поставки	Стоимость
15 20 25 32 40 50	50 63 80

Артикул	Модель	Диаметр условного прохода, мм	Внутр. ⌀ привода, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Внутр. ⌀ привода, мм	Срок поставки	Стоимость
V78507	УПК22-1-050х015-N2	15	50	Со склада	8288 руб. – +
V78508	УПК22-1-050х020-N2	20	50	Со склада	8498 руб. – +
V78509	УПК22-1-050х025-N2	25	50	Со склада	10639 руб. – +
V78511	УПК22-1-063х032-N2	32	63	Со склада	16887 руб. – +
V78512	УПК22-1-063х040-N2	40	63	Со склада	17655 руб. – +
V78513	УПК22-1-063х050-N2	50	63	Со склада	23903 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Внутр. ⌀ привода, мм	Срок поставки	Стоимость
V78507	УПК22-1-050х015-N2	15	50	Со склада	8288 руб. – +
V78508	УПК22-1-050х020-N2	20	50	Со склада	8498 руб. – +
V78509	УПК22-1-050х025-N2	25	50	Со склада	10639 руб. – +
V78510	УПК22-1-063х025-N2	25	63	Под заказ к 2026.05.25	13291 руб. – +
V78511	УПК22-1-063х032-N2	32	63	Со склада	16887 руб. – +
V78512	УПК22-1-063х040-N2	40	63	Со склада	17655 руб. – +
V78513	УПК22-1-063х050-N2	50	63	Со склада	23903 руб. – +
V78514	УПК22-1-080х050-N2	50	80	Под заказ к 2026.05.25	28860 руб. – +
