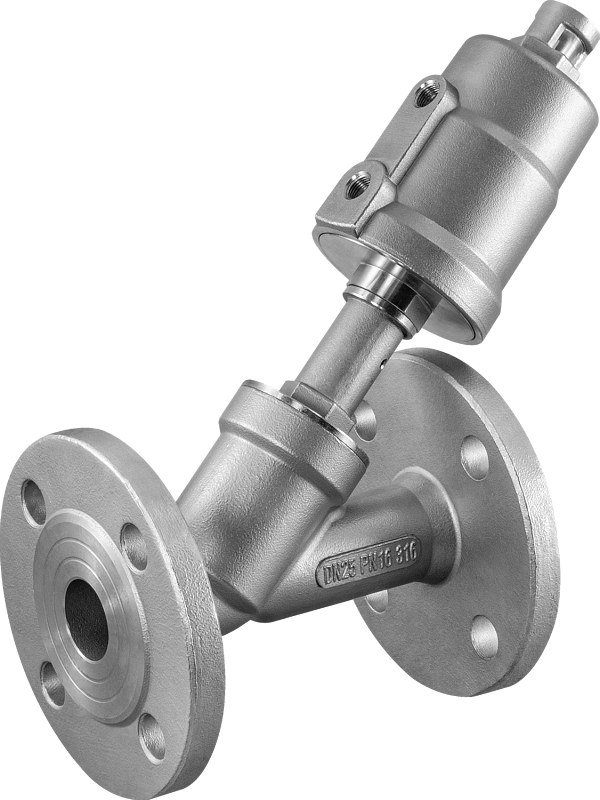

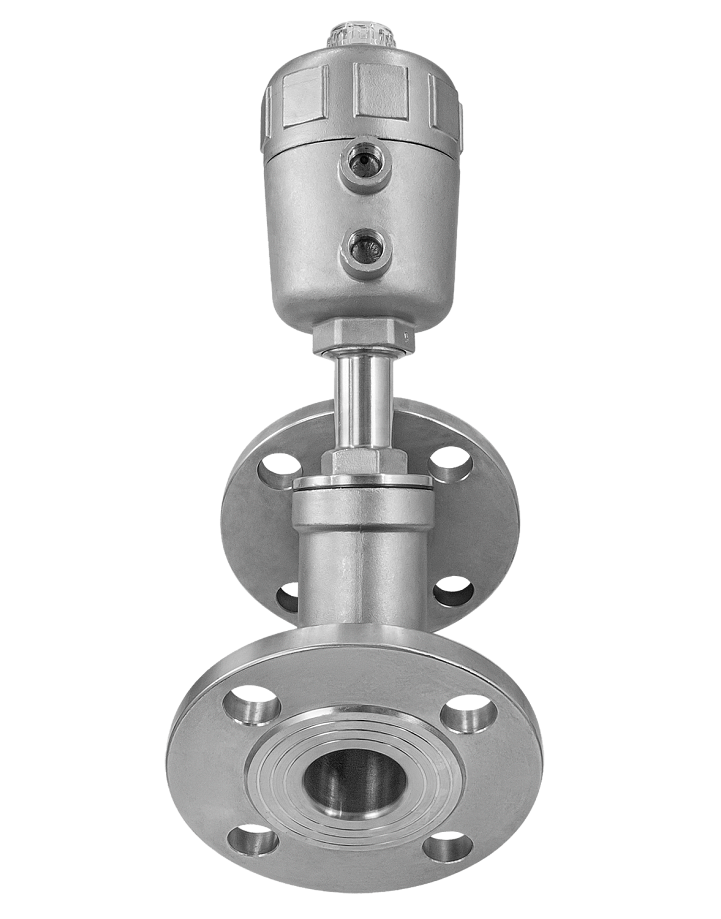

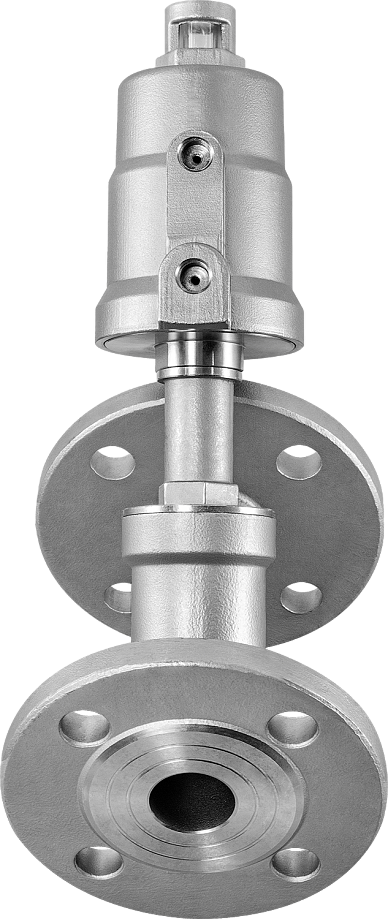

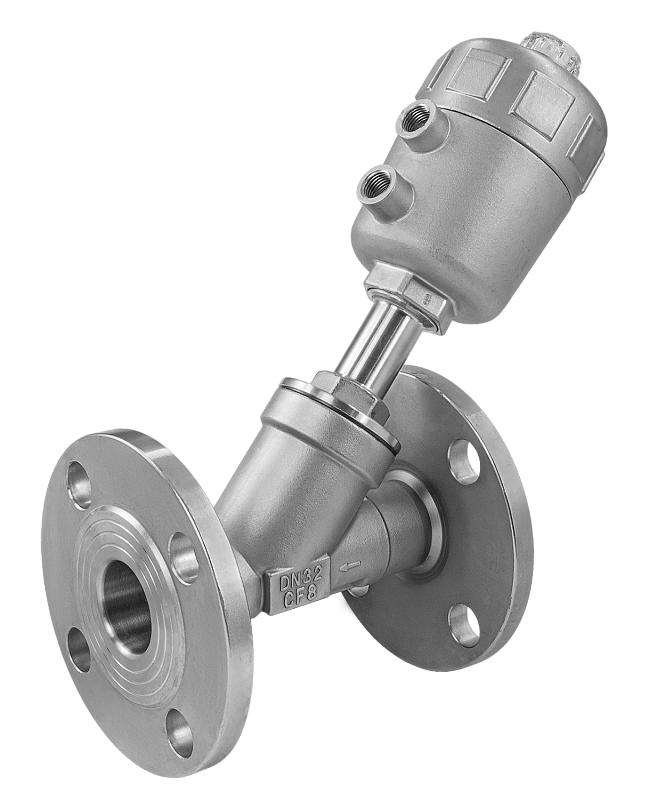

Пневматический клапан двустороннего действия с угловым поршнем УПК22Ф-2-N2

Арт: V78523

Пневматический клапан нормально закрытый двустороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −10...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 25 мм
Материал корпуса/привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: фланцевое F1"
Присоединение воздуховодов: G⅛"
Пневмопривод в комплекте

В закладки

19 937 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневматический клапан нормально закрытый двустороннего действия с угловым поршнем УПК22Ф-2-N2 для управления потоком рабочей среды в трубопроводе.
Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана.

Особенности:

Клапан нормально закрытый двустороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность

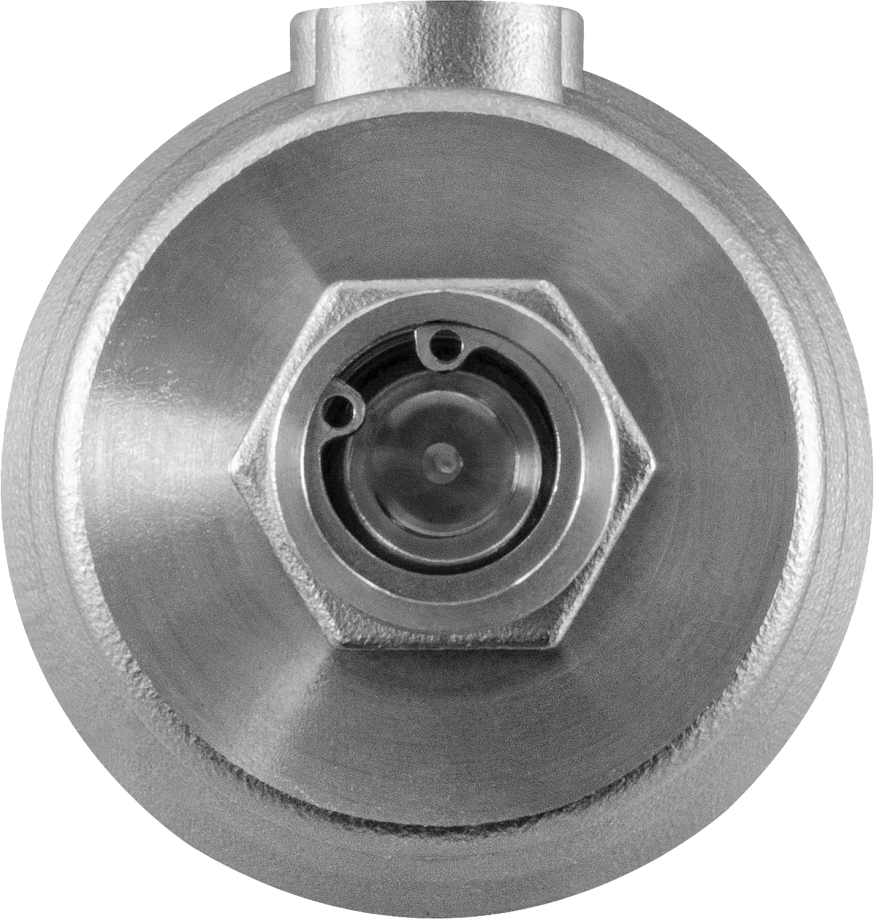

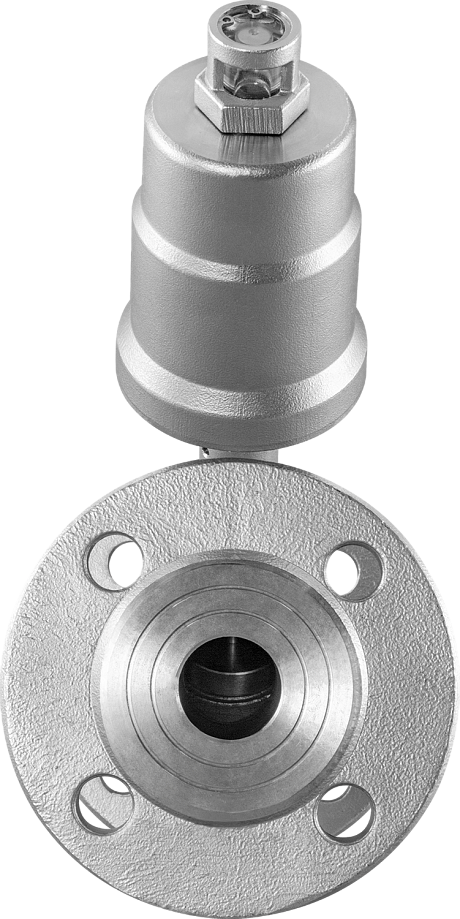

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится и будет необходимо более высокое управляющее давление
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
Для герметизации фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса корпуса/привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°С
Температура эксплуатации	−10...+60°С
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода Ду	25 мм
Диаметр эффективный Дэф	22 мм
Диаметр привода	63 мм
Коэффициент пропускной способности Kv	14 м3/ч
Присоединение	Фланцевое F1"
Присоединение воздуховодов	G⅛"
Габаритные размеры	215×140×115 мм
Вес	3300 г

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Вес, г
УПК22Ф-2-050х025-N2 FSP	25	22	50	18	F1"	G⅛"	3300

Расшифровка обозначения УПК22Ф-2-050х025-N2 XYZ:
УПК22Ф – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
025 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: F – фланцевое.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

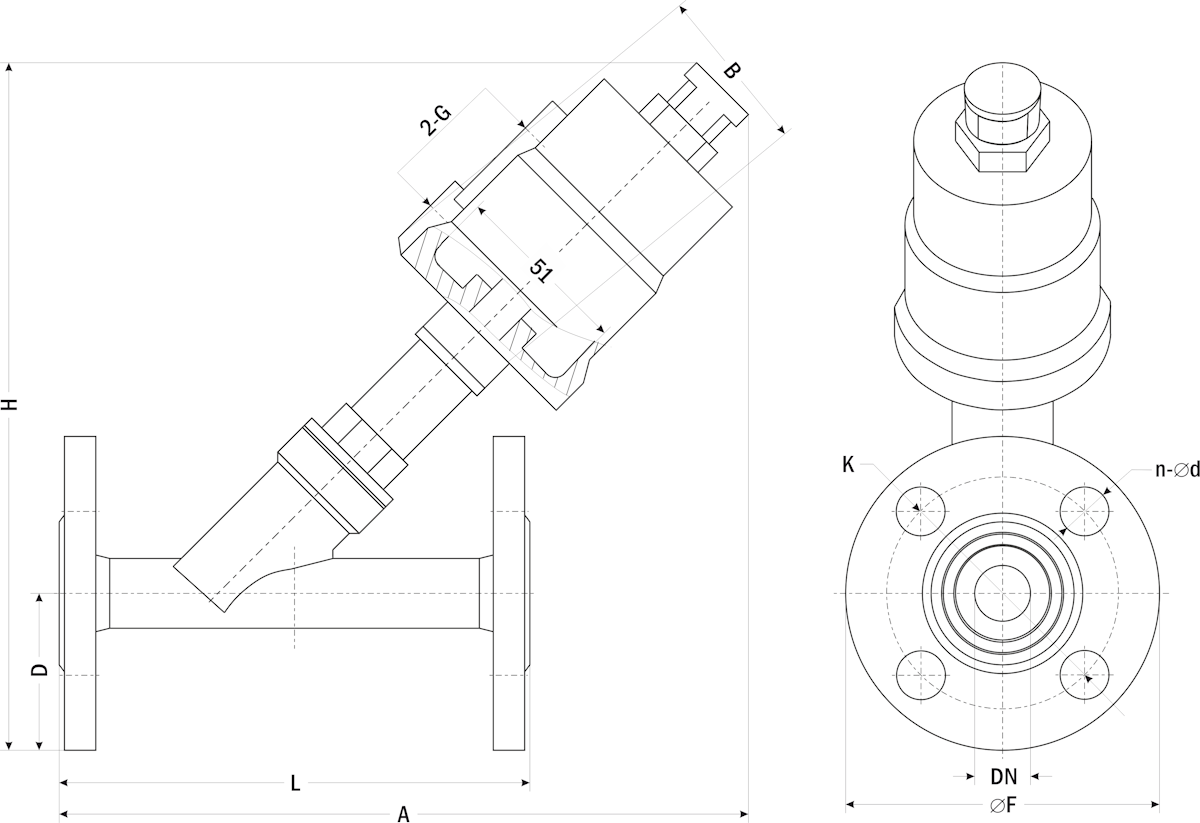

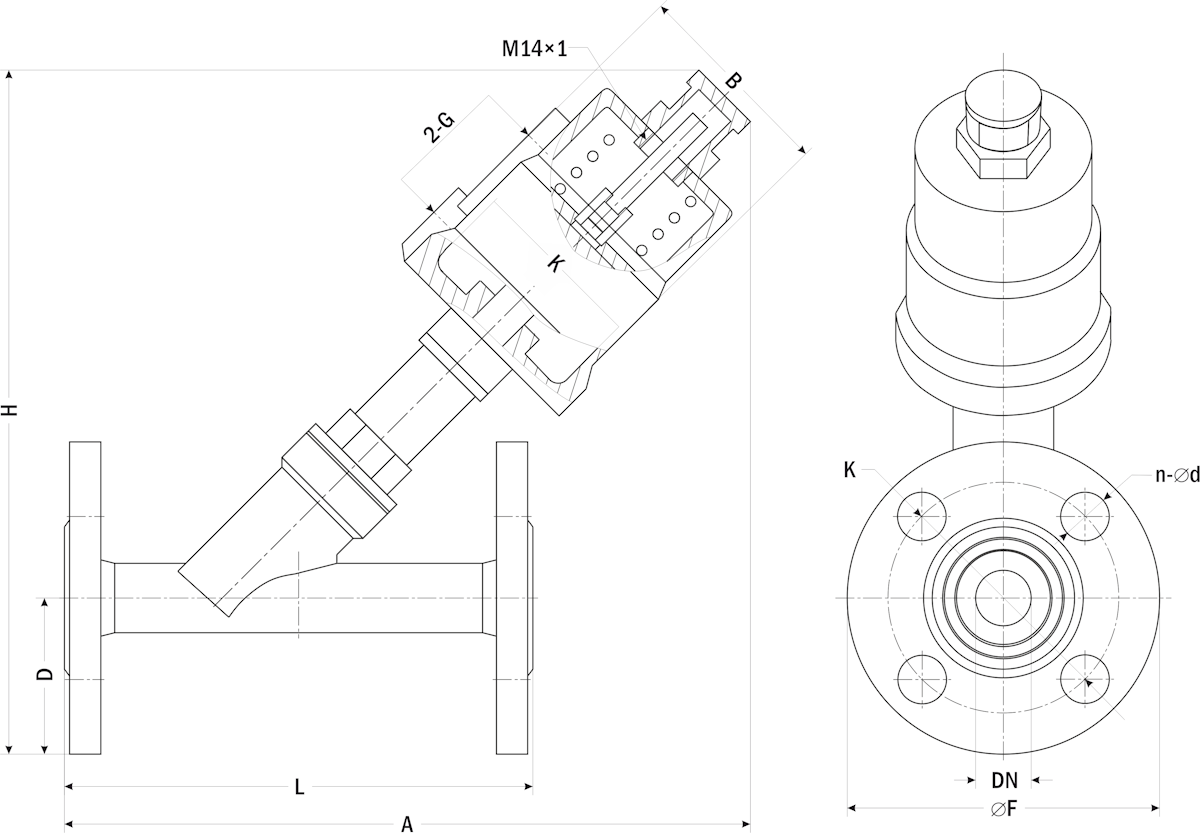

Габаритные размеры

Модель	G	F	DN	Размеры, мм
Модель	G	F	DN	Внутр. диаметр привода, К	A	B	D	n-∅ d	H	L	K
УПК22Ф-2-050х025-N2 FSP	⅛"	114	25	50	210	67	58	4-14	218	142	86
