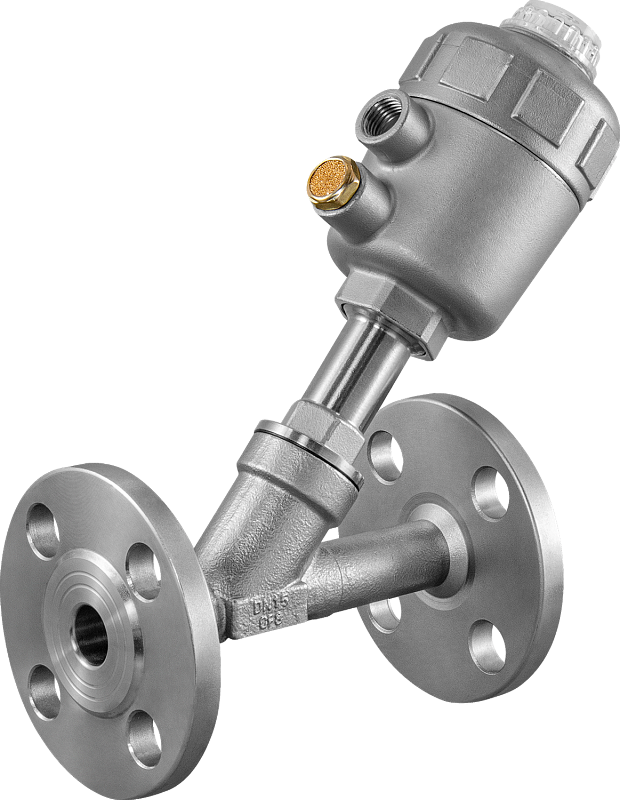

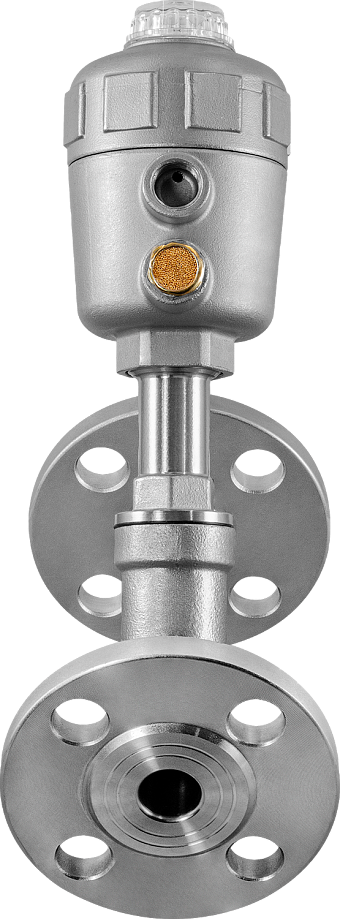

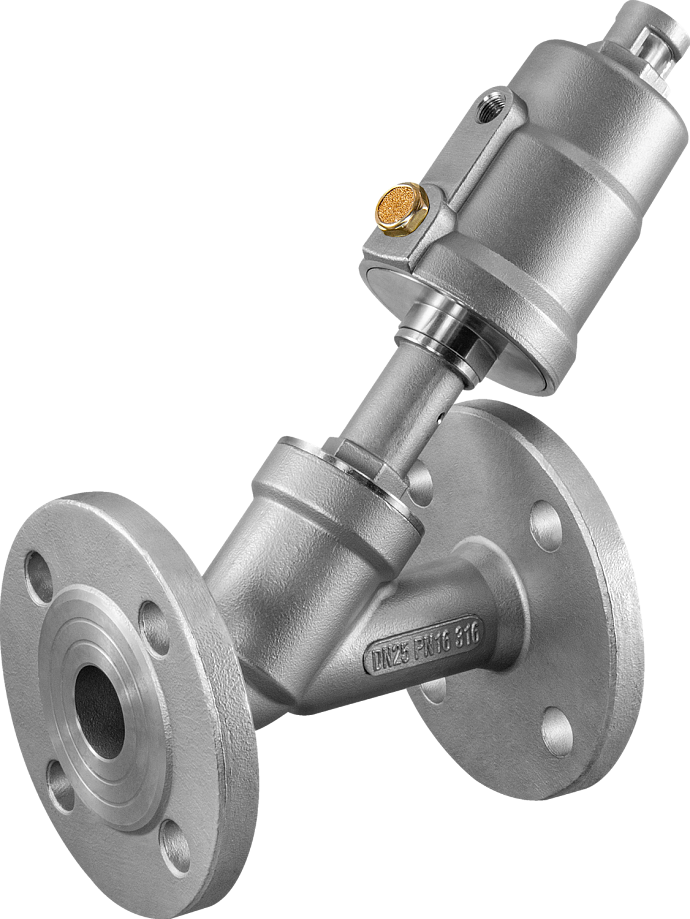

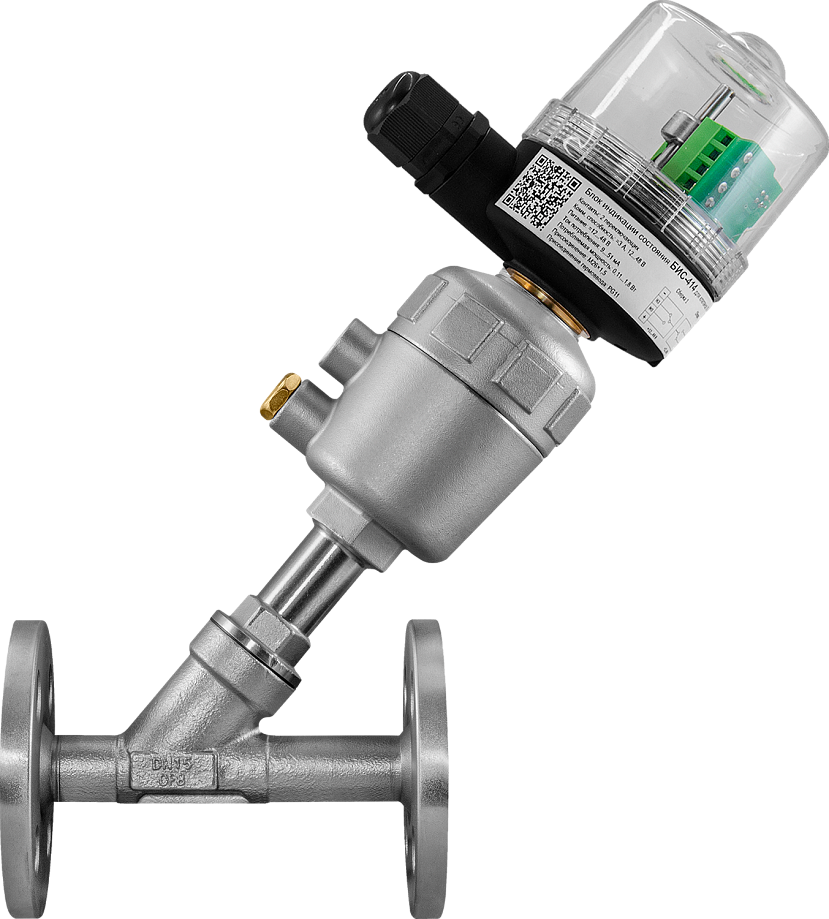

Пневматический клапан одностороннего действия с угловым поршнем УПК12Ф-1

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса/привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: фланцевое F½"...F4"
Присоединение воздуховодов: G¼"
Пневмопривод в комплекте

В закладки

от 16 356 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12Ф-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.Особенности:

Клапан нормально открытый одностороннего действия с пружиной
Высокая пропускная способность

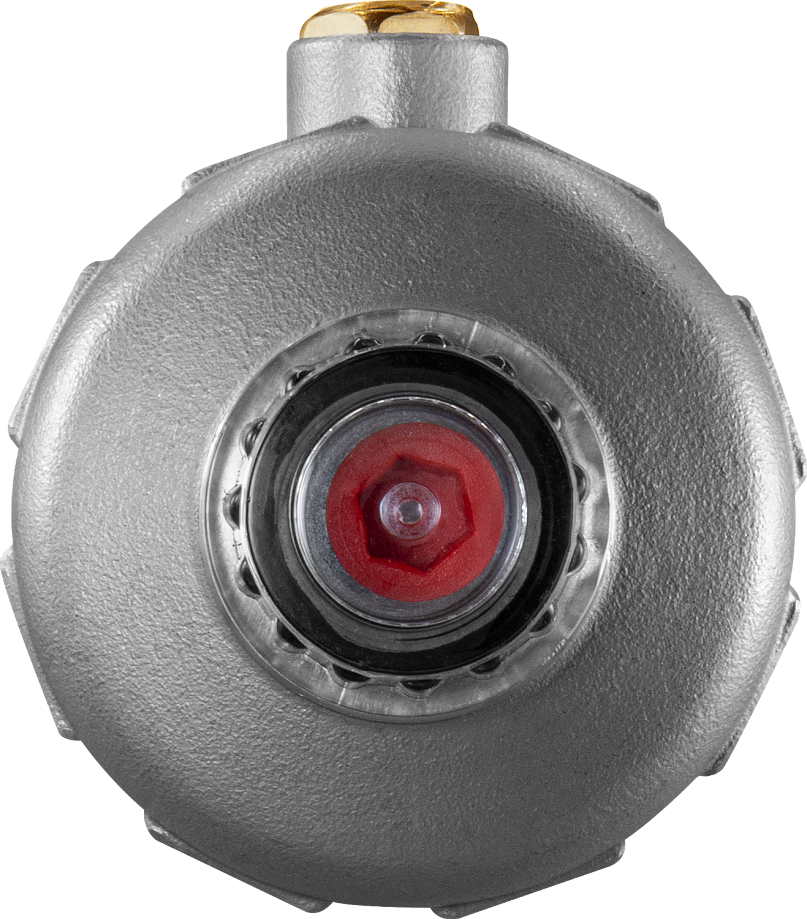

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°С
Рабочее давление среды	0...1,6 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Фланцевое F½"...F4"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Присоединение воздуховодов	G¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК12Ф-1-050х015 FSP	15	13	50	5	F½"	¼"	1,6	1910
УПК12Ф-1-063х020 FSP	20	18	63	10	F¾"		1,6	2900
УПК12Ф-1-063х025 FSP	25	22	63	18	F1"		1,6	3380
УПК12Ф-1-080х032 FSP	32	28	80	23	F1¼"		1,6	5150
УПК12Ф-1-080х040 FSP	40	35	80	33	F1½"		1,6	5880
УПК12Ф-1-080х050 FSP	50	42	80	53	F2"		1,6	6900
УПК12Ф-1-100х065 FSP	65	59	100	90	F2½"		1,6	12300
УПК12Ф-1-125х080 FSP	80	68	125	150	F3"		1,6	13600
УПК12Ф-1-125х100 FSP	100	86	125	230	F4"		1,6	17300

Расшифровка обозначения на примере клапана УПК12Ф-1-050х015 XYZ:
УПК12Ф – модель клапана
1 – тип клапана: одностороннего действия
050 – внутренний диаметр привода
015 – Ду, мм (диаметр условного прохода)
X – присоединение: F – фланцевое
Y – материал корпуса клапана: S – нержавеющая сталь
Z – материал уплотнения: P – PTFE

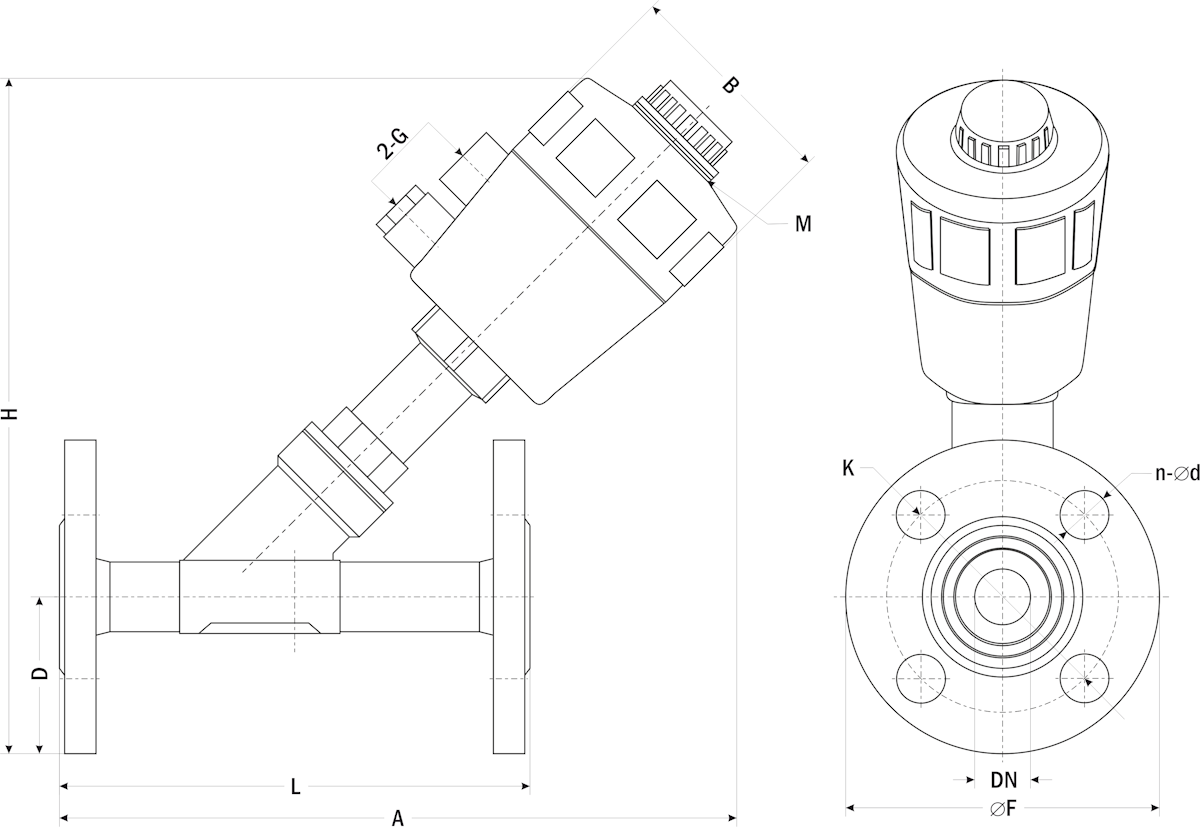

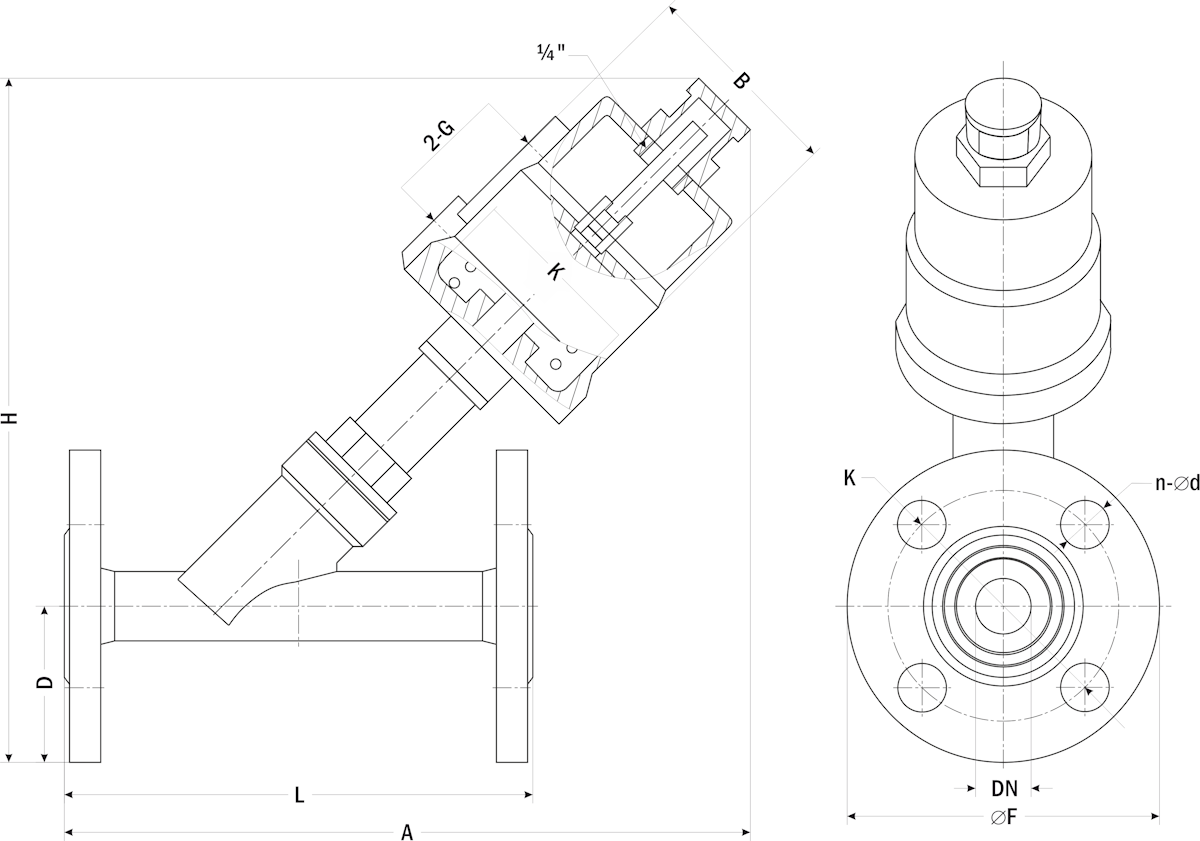

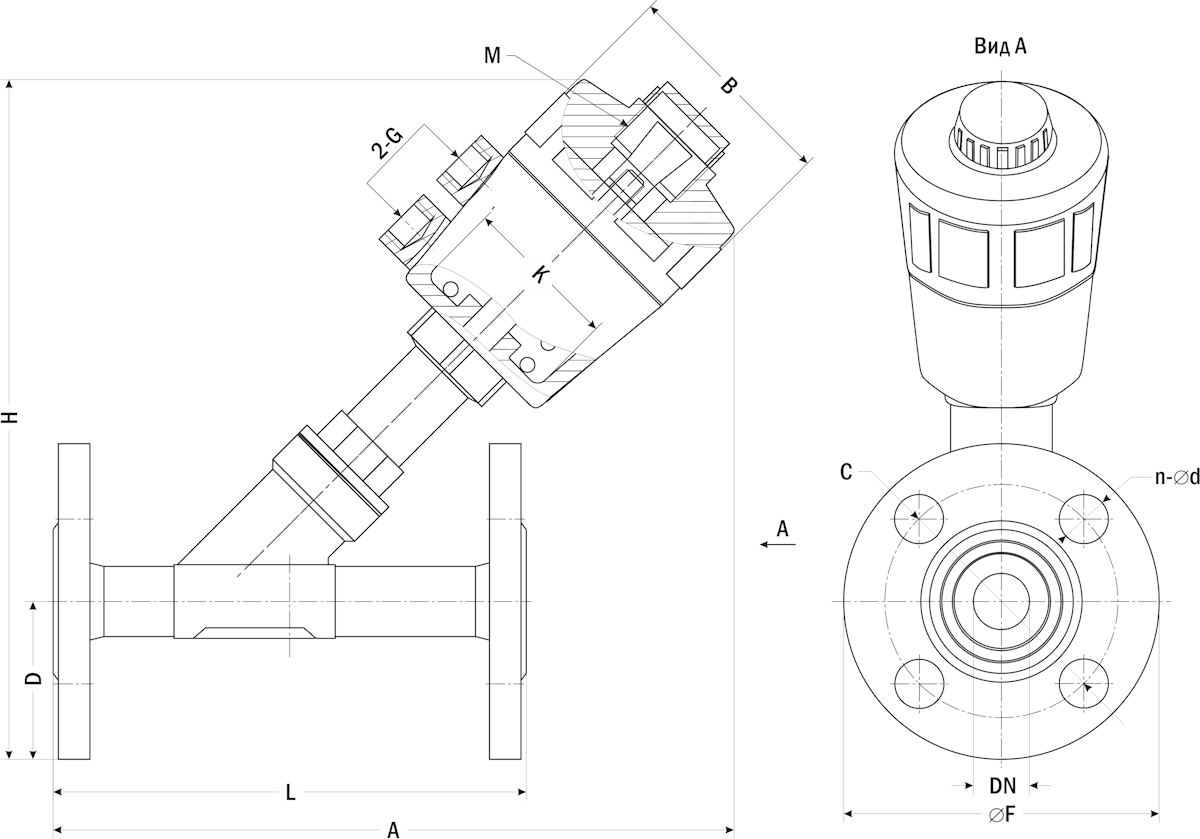

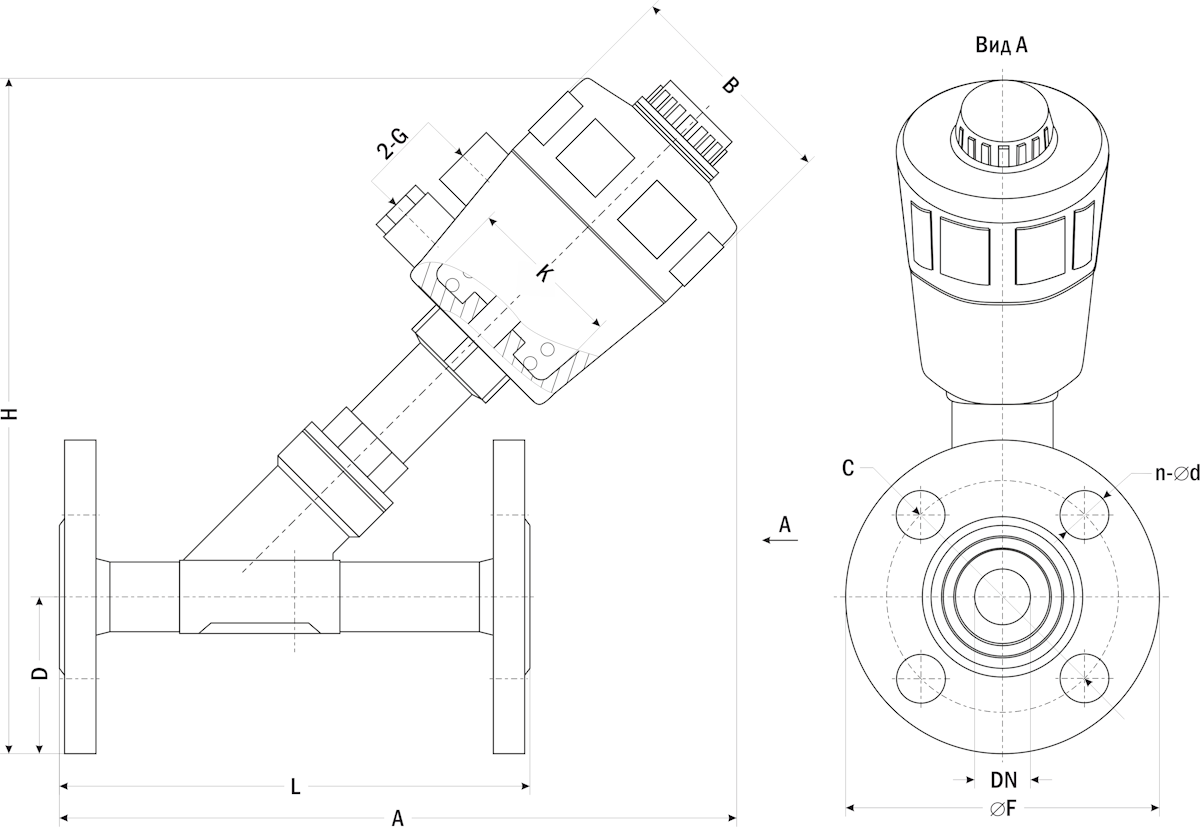

Габаритные размеры

Модель	G	F	DN
Модель	G	F	DN	Внутр. диаметр привода, К	A	B	D	n-∅ d	H	L	С
УПК12Ф-1-050х015 FSP	¼"	½"	15	50	194	63	45	8-14	194	136	66
УПК12Ф-1-063х020 FSP	¼"	¾"	20	63	211	79	50	8-14	234	134	77
УПК12Ф-1-063х025 FSP	¼"	1"	25	63	204	79	55	8-14	254	146	87
УПК12Ф-1-080х032 FSP	¼"	1¼"	32	80	238	98	65	8-18	278	157	102
УПК12Ф-1-080х040 FSP	¼"	1½"	40	80	252	99	70	8-18	288	183	110
УПК12Ф-1-080х050 FSP	¼"	2"	50	80	268	100	77	8-18	312	199	128
УПК12Ф-1-100х065 FSP	¼"	2½"	65	100	335	124	88	8-18	380	231	146
УПК12Ф-1-125х080 FSP	¼"	3"	80	125	343	148	95	16-18	386	252	158
УПК12Ф-1-125х100 FSP	¼"	4"	100	125	350	156	105	16-19	424	280	178

Версия: 2026-02-20-СДГ
