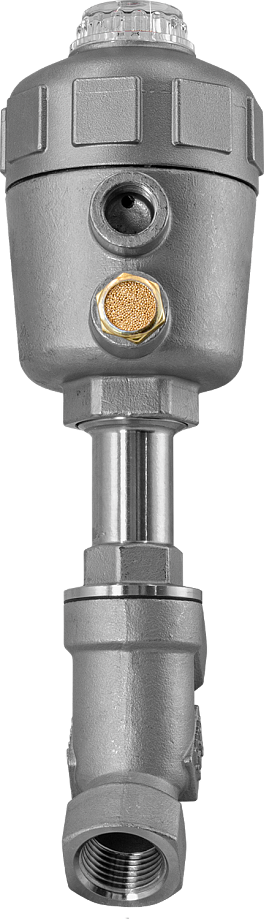

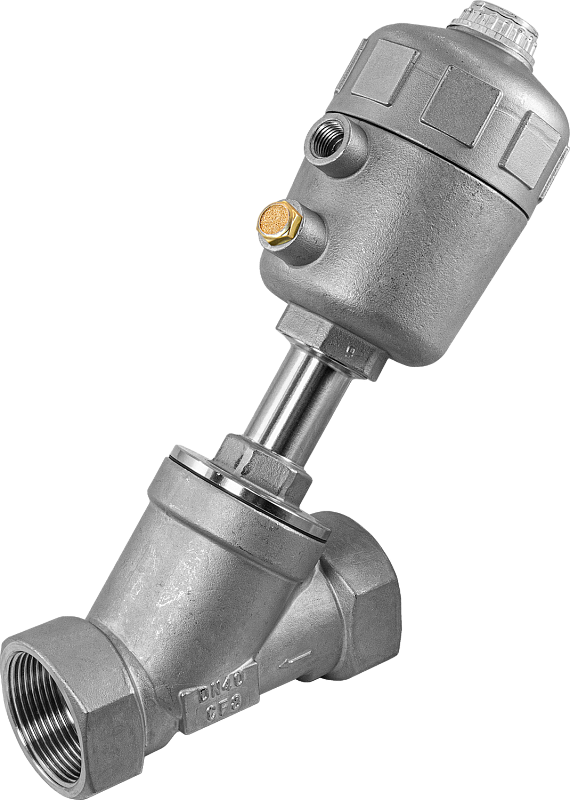

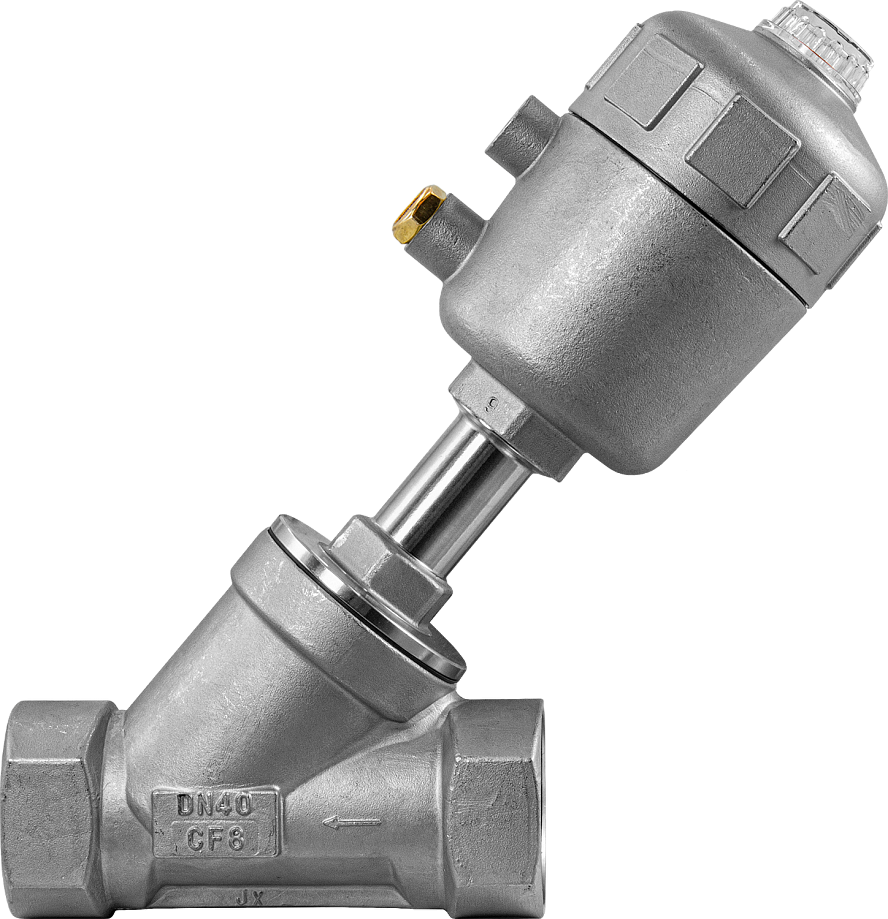

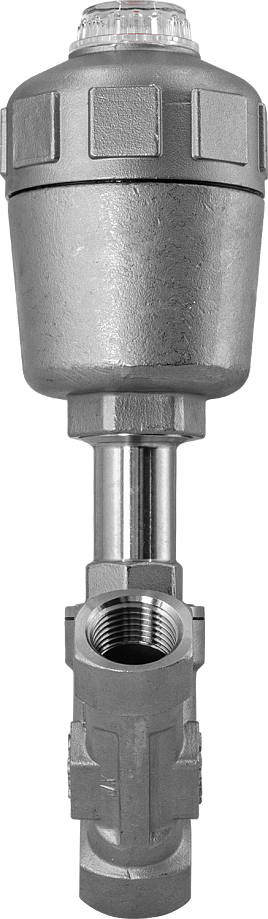

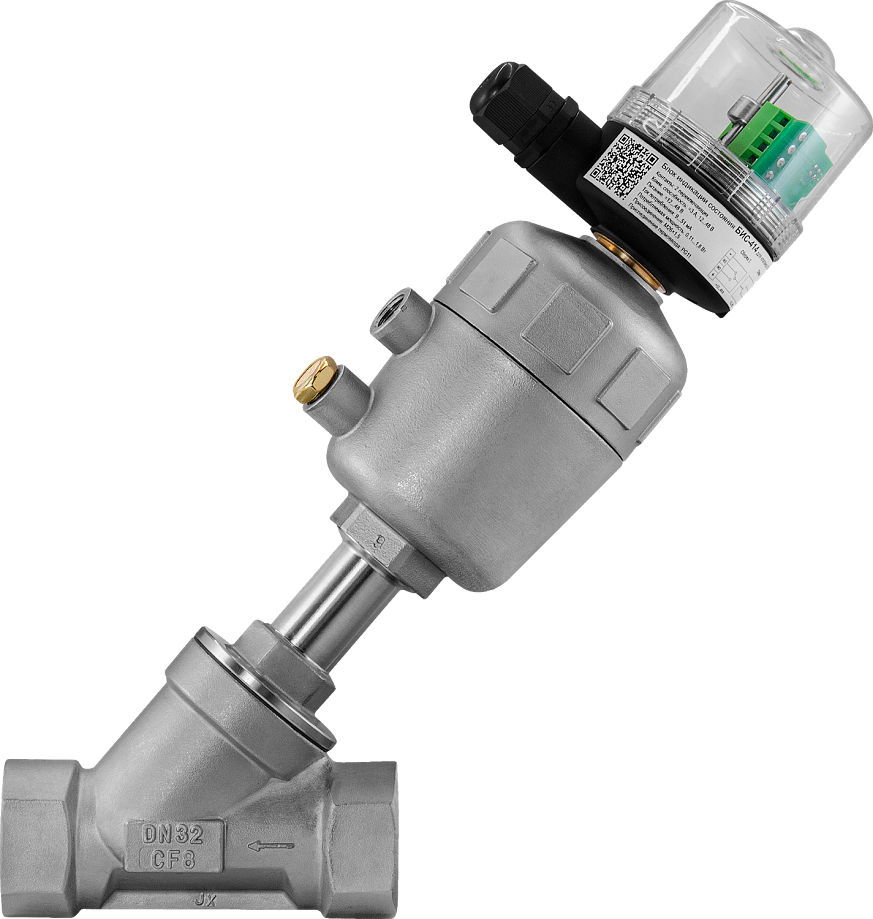

Пневматический клапан одностороннего действия с угловым поршнем УПК12-1

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G4"
Присоединение воздуховодов: ¼"
Пневмопривод в комплекте

В закладки

от 8 288 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.

Особенности:

Клапан нормально открытый одностороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность

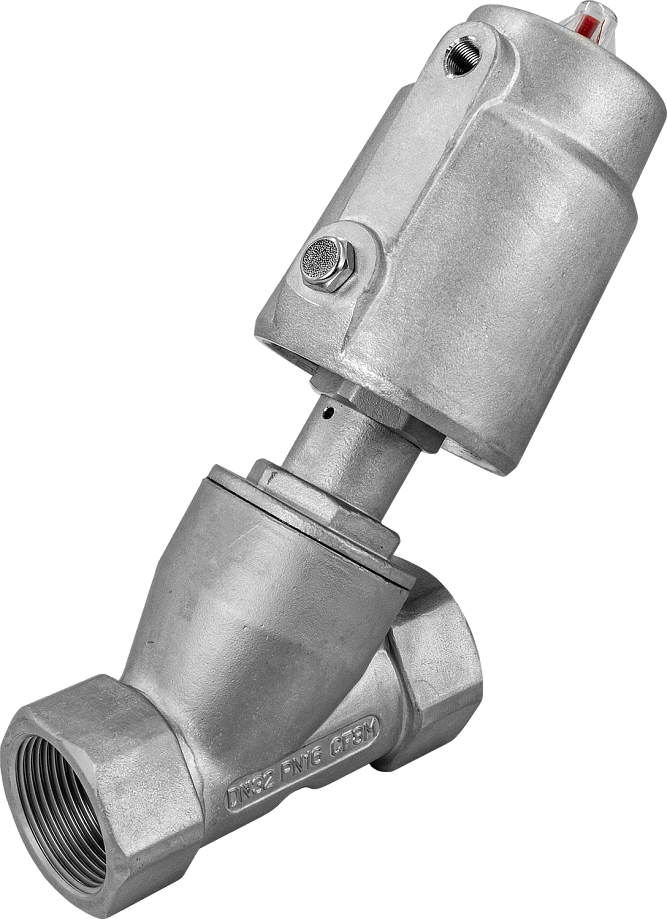

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Резьбовое G½"...G4"
Присоединение воздуховодов	¼"

Модификации:

Модель	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК12-1-050х015 GSP	15	13	50	5	½"	¼"	1,6	1120
УПК12-1-050х020 GSP	20	18	50	10	¾"		1,6	1210
УПК12-1-050х025 GSP	25	22	50	18	1"		1,6	1400
УПК12-1-063х025 GSP	25	22	63	18	1"		1,6	2100
УПК12-1-063х032 GSP	32	28	63	23	1¼"		1,4	2310
УПК12-1-063х040 GSP	40	35	63	33	1½"		1,3	2560
УПК12-1-063х050 GSP	50	42	63	53	2"		1,2	3020
УПК12-1-080х050 GSP	50	42	80	53	2"		1,6	5100
УПК12-1-080х065 GSP	65	59	80	90	2½"		1,2	6200
УПК12-1-100х065 GSP	65	59	100	90	2½"		1,6	7700
УПК12-1-125х080 GSP	80	68	125	150	3"		1,6	9000
УПК12-1-125х100 GSP	100	86	125	230	4"		1,6	12700

Расшифровка обозначения на примере клапана УПК12-1-050х015 XYZ:

УПК12 – модель клапана.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

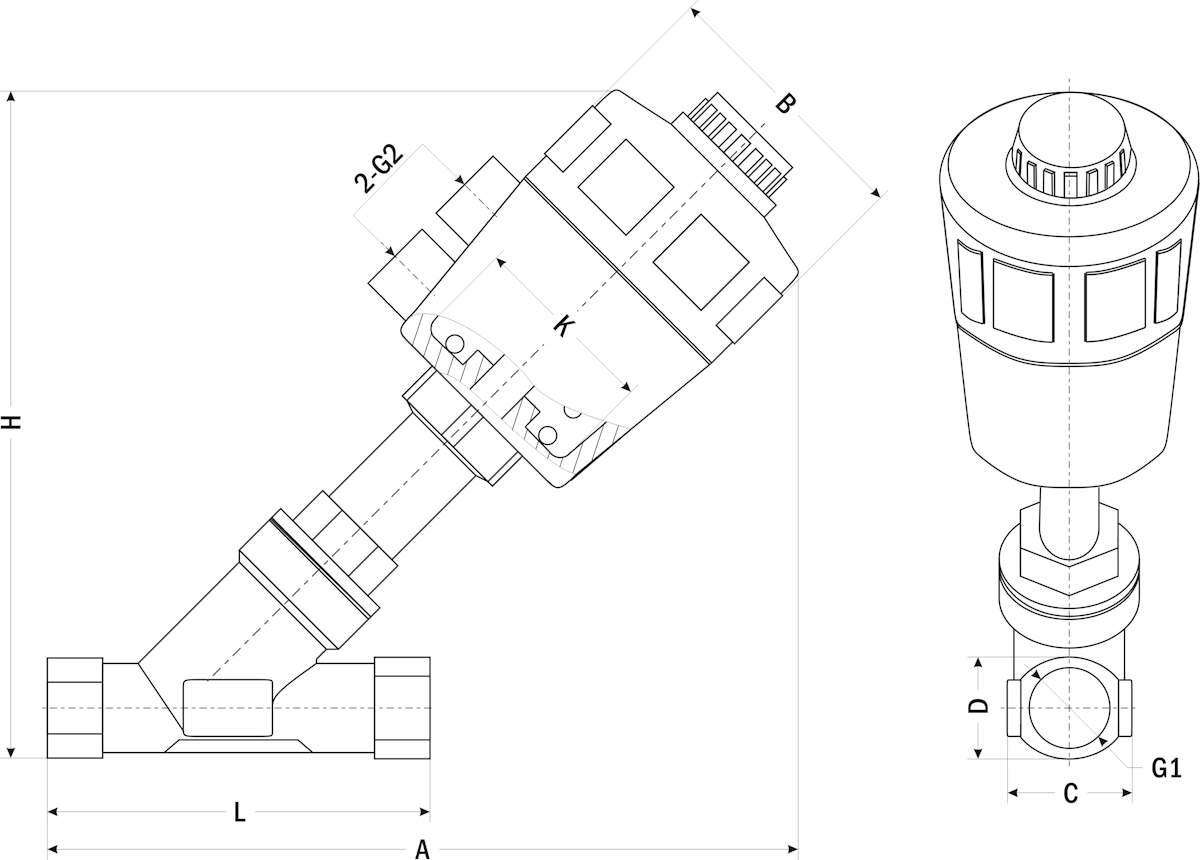

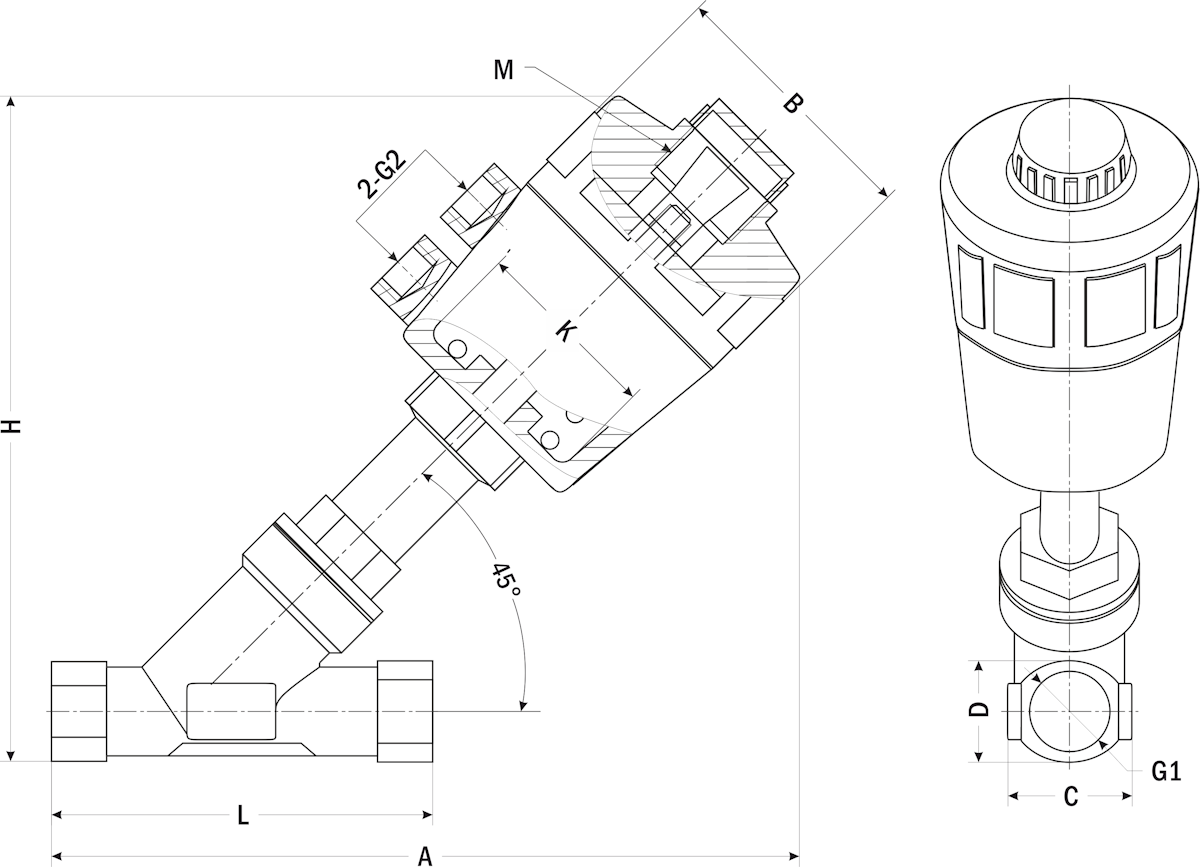

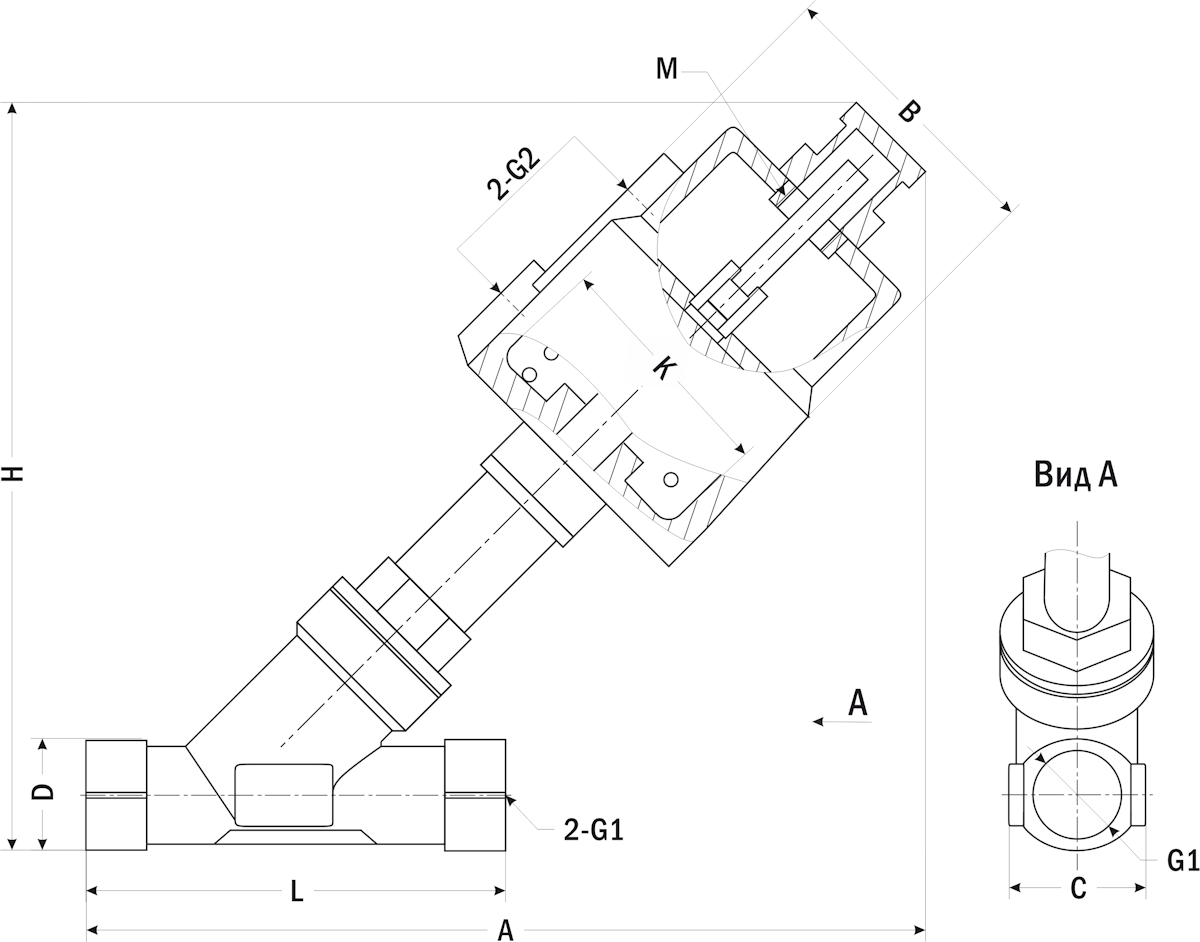

Габаритные размеры

Модель	G1	G2	Размеры, мм
Модель	G1	G2	Внутр. диаметр привода, К	A	B	С	D	H	L
УПК12-1-050х015 GSP	½"	¼"	50	167	64	32	27	163	86
УПК12-1-050х020 GSP	¾"		50	178	65	33	32	172	97
УПК12-1-050х025 GSP	1"		50	185	65	38	38	181	106
УПК12-1-063х025 GSP	1"		63	210	80	38	38	185	106
УПК12-1-063х032 GSP	1¼"		63	209	78	48	48	214	119
УПК12-1-063х040 GSP	1½"		63	214	78	54	54	224	131
УПК12-1-063х050 GSP	2"		63	221	78	66	66	244	152
УПК12-1-080х050 GSP	2"		80	250	97	66	66	260	152
УПК12-1-080х065 GSP	2½"		80	275	97	83	83	284	185
УПК12-1-100х065 GSP	2½"		100	285	124	83	83	250	185
УПК12-1-125х080 GSP	3"		125	400	140	97	96	350	213
УПК12-1-125х100 GSP	4"		125	415	140	126	124	403	235
