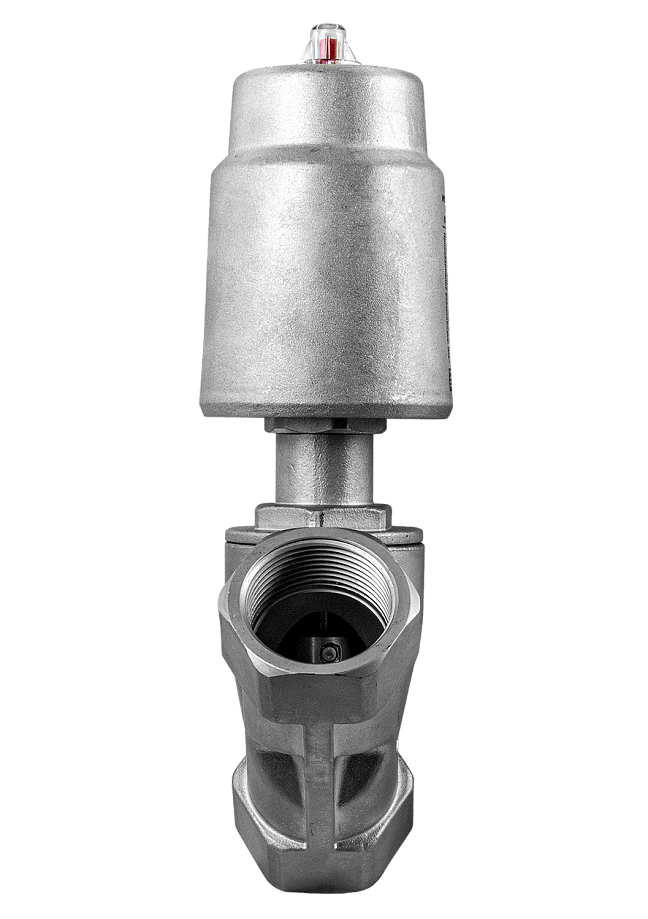

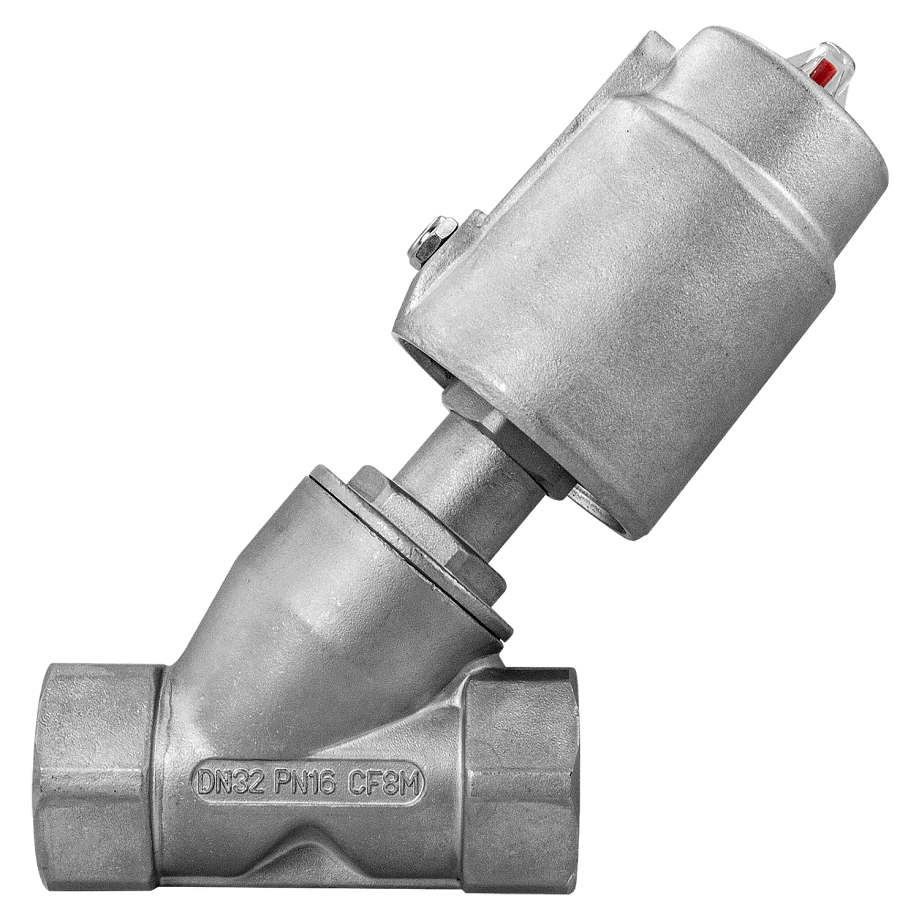

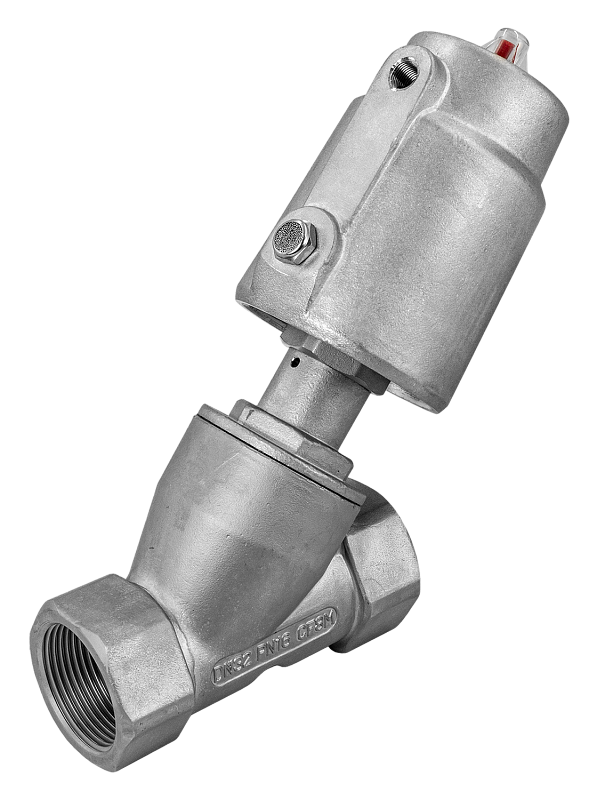

Пневматический клапан одностороннего действия с угловым поршнем УПК12-1

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: ⅛"
Пневмопривод в комплекте

В закладки

от 8 288 руб. Наличие: Со склада

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1-N2 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.

Особенности:

Клапан нормально открытый одностороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность

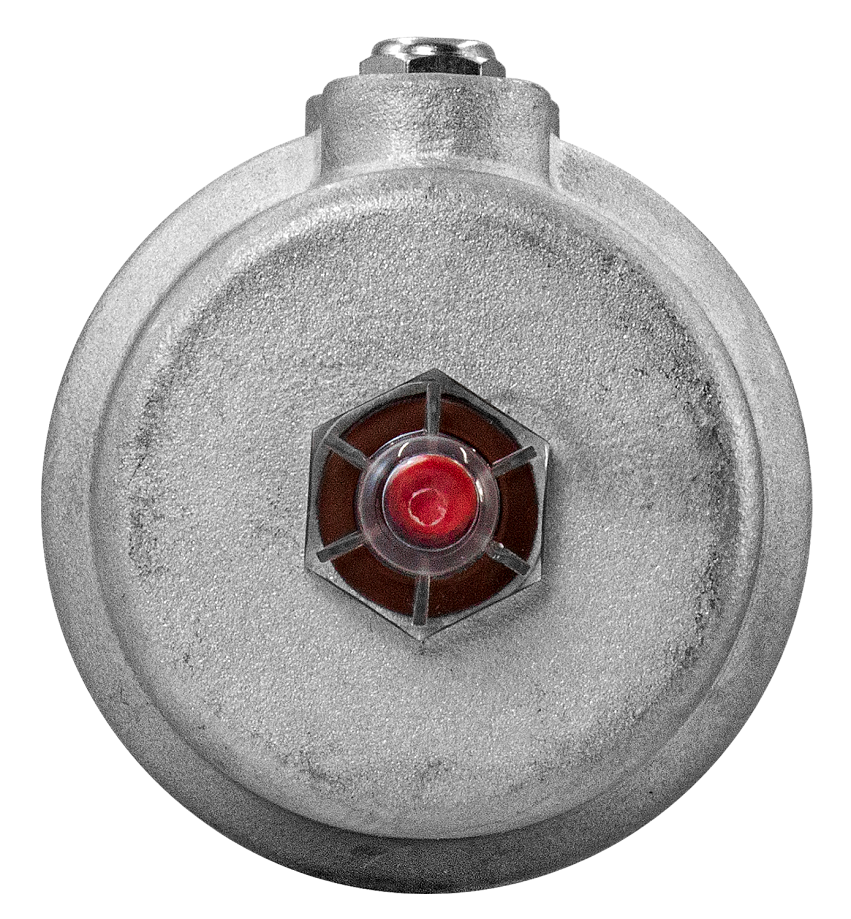

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Присоединение воздуховодов	⅛"

Модификации:

Модель	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК12-1-050х015-N2 GSP	15	13	50	5	½"	⅛"	1,6	1100
УПК12-1-050х020-N2 GSP	20	18	50	10	¾"		1,6	1200
УПК12-1-063х020-N2 GSP	20	18	63	10	¾”		1,6	1800
УПК12-1-050х025-N2 GSP	25	22	50	18	1"		1,6	1500
УПК12-1-063х025-N2 GSP	25	22	63	18	1"		1,6	2100
УПК12-1-063х032-N2 GSP	32	28	63	23	1¼”		1,4	3100
УПК12-1-080х032-N2 GSP	32	28	80	23	1¼”		1,6	3900
УПК12-1-063х040-N2 GSP	40	35	63	33	1½"		1,3	3100
УПК12-1-080х040-N2 GSP	40	35	80	33	1½"		1,6	3900
УПК12-1-063х050-N2 GSP	50	42	63	53	2"		1,2	4300
УПК12-1-080х050-N2 GSP	50	42	80	53	2"		1,6	5100

Расшифровка обозначения на примере клапана УПК12-1-050х015-N2 XYZ:

УПК12 – модель клапана.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

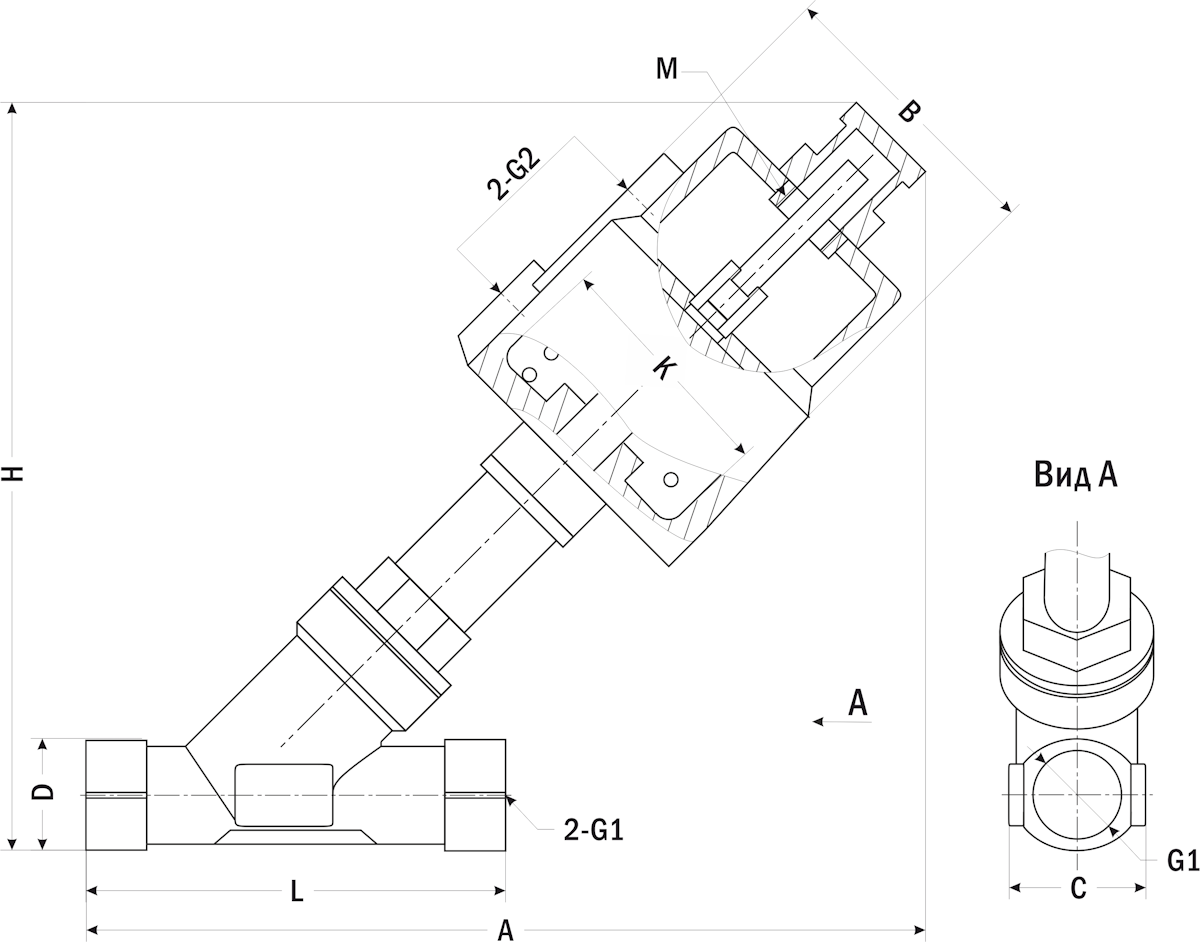

Габаритные размеры

Модель	G1	G2	Размеры, мм
Модель	G1	G2	Внутр. диаметр привода, К	A	B	D	H	L
УПК12-1-050х015-N2 GSP	½"	⅛"	50	140	60	27	150	69
УПК12-1-050х020-N2 GSP	¾"		50	143	60	32	155	75
УПК12-1-063х020-N2 GSP	¾"		63	155	60	32	169	75
УПК12-1-050х025-N2 GSP	1"		50	163	60	39	176	90
УПК12-1-063х025-N2 GSP	1"		63	175	77	39	190	90
УПК12-1-063х032-N2 GSP	1¼"		63	191	77	50	208	117
УПК12-1-080х032-N2 GSP	1¼"		80	204	97	50	228	117
УПК12-1-063х040-N2 GSP	1½"		63	191	77	55	208	117
УПК12-1-080х040-N2 GSP	1½"		80	204	97	55	228	117
УПК12-1-063х050-N2 GSP	2"		63	220	77	70	233	138
УПК12-1-080х050-N2 GSP	2"		80	233	97	70	253	138
