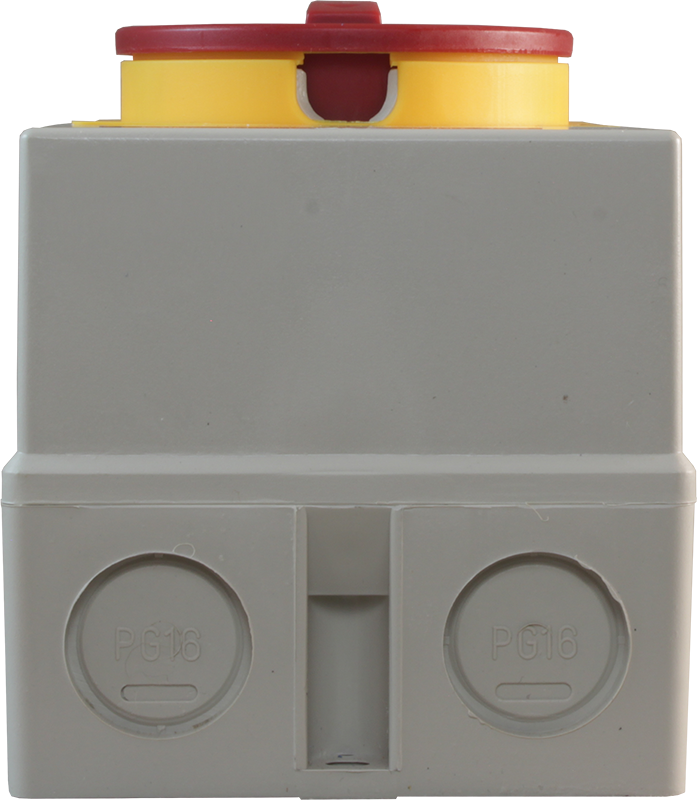

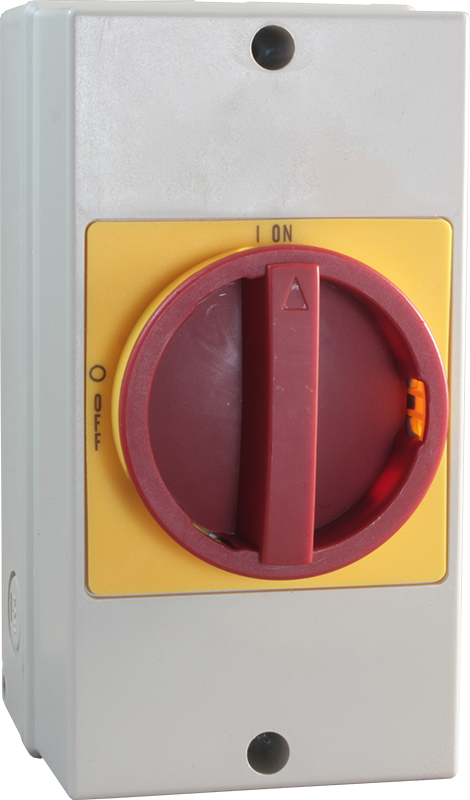

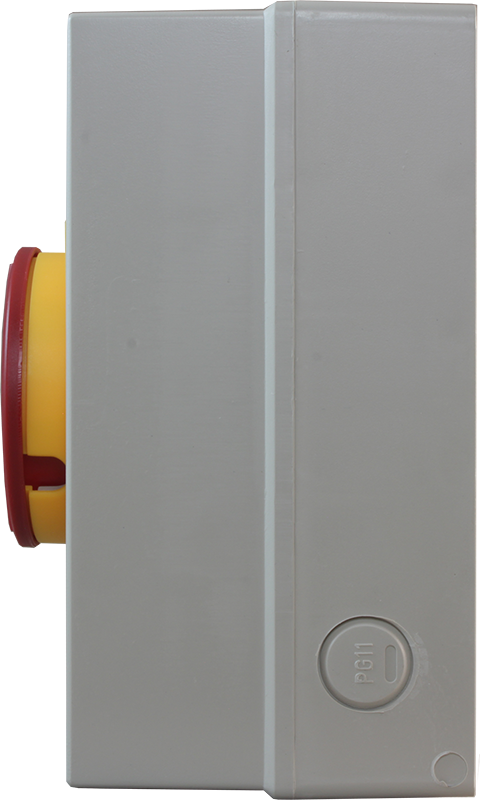

Кулачковый переключатель ПК-А11 в защитном корпусе предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства без собственного потребления электроэнергии, используются в качестве:
– главных выключателей;
– переключателей с требуемой программой коммутации в цепях управления, сигнализации, измерительных цепях;
– переключателей для управления приводами на основе одно- и трехфазных двигателей;
– выключателей/переключателей ответвлений (трансформаторов, в сварочных аппаратах и т.д.);
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.)
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)

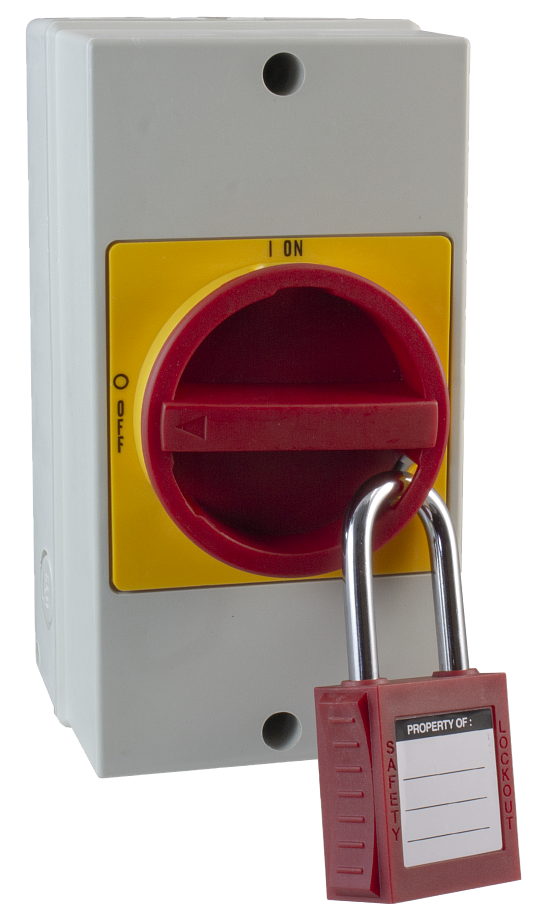

- Возможность установки замка или пломбы для блокировки включения
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Монтаж на плоскость двумя винтами
Рекомендуется один раз в 6 месяцев подтягивать зажимные винты проводников.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть оснащены предохранителями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
Параметр
| Значение
|
ПК-А11-25 | ПК-А11-32 | ПК-А11-40 | ПК-А10-63 |
Номинальный ток
| 25 А | 32 А | 40 А | 63 А |
Номинальное напряжение |
|
Количество полюсов
| 3, 4
|
Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 25 А | 32 А | 40 А | 63 А |
Номин. рабочий ток при АС-23 240 В/440 В | 15 А | 22 А | 30 А | 43 А |
Номин. мощность при AC-23 240 В |
|
|
| 11 кВт |
Номин. мощность при AC-23 440 В | 7,5 кВт | 11 кВт | 15 кВт | 22 кВт |
Номин. рабочий ток при АС-3 240 В/440 В | 11,7 А | 15 А | 22 А | 36 А |
Номин. мощность при AC-3 240 В | 3 кВт | 4 кВт | 7,5 кВт | 11 кВт |
Номин. мощность при AC-3 440 В | 5,5 кВт | 7,5 кВт | 11 кВт | 18,5 кВт |
Количество положений | 2 (ON, OFF)
|
Мех. износостойкость | 105 циклов |
Электрическая износостойкость | 3×104 циклов |
Диаметр отверстия под блокировочный замок |
|
Пылевлагозащита | IP65 |
Температура эксплуатации | −25…+40°C |
Схемы коммутации
|
 |

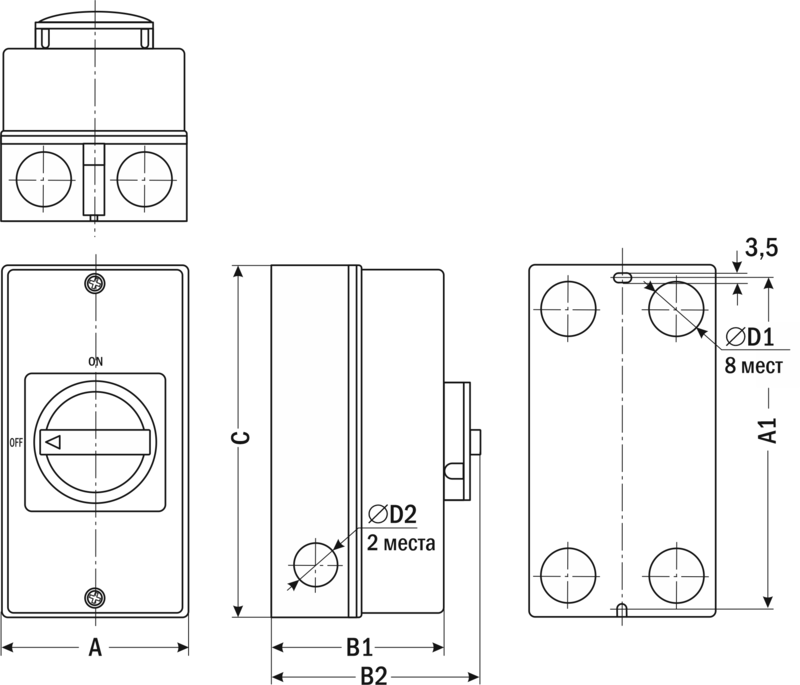

Габаритные размеры |
 |
Модели
|
Размеры, мм
|
A
| B1 | B2 | C
| D1 | D2
| A1
|
ПК-А11-25-32, ПК-А11-32
| 85 | 83 | 100
| 158 | 22 | 18
| 150
|
ПК-А11-25-42
| 85
| 86
| 127
| 158
| 23
| 19
| 150
|
ПК-А11-40, ПК-А11-63
| 100
| 95
| 112
| 190
| 29
| 23
| 178
|
Версия: 2023-06-26-ЛВС
