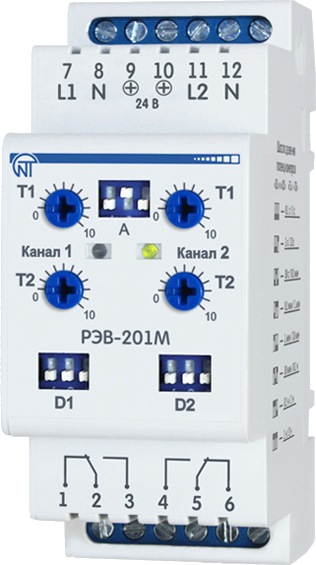

Многофункциональное реле времени РЭВ-201М

Арт: G89279

Прибор предназначен для коммутации электрических цепей переменного тока 220 В/50Гц и постоянного тока 24...100 В с регулируемой выдержкой времени

Количество каналов: 2
Выход: 2 реле ~5 А, 250 В
Задержка включения: 0...36 000 с
Количество программ: 7
Монтаж: на DIN-рейку, стандарт 2S

-->

В закладки

3 318 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (1)

Реле времени РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220 В/50Гц и постоянного тока 24...100 В с регулируемой выдержкой времени

Алгоритмы работы:

Реле с задержкой на включение
Реле импульсное
Реле периодическое (циклическое)
Реле управления

Технические характеристики:

Параметр	Значение
Напряжение питания переменное (контакты L, N)	160...300 В
Номинальное напряжение питания постоянное (контакты =24, N)	24 В ± 10%
Частота питающей сети	50...60 Гц
Время готовности при подаче напряжения питания, не более	≤ 0,2 с
Погрешность удержания временной уставки, не менее	≥ 1,5%
Погрешность выставления уставки (погрешность шкалы), не менее	≥ 3%
Число алгоритмов работы	4
Диапазон регулирования	0...36 000 с
Регулировка выдержи времени	Плавная
Количество делений шкал потенциометров	10
Число и вид контактов на каждый канал (перекидные)	1
Климатическое исполнение	У3.1
Степень защиты: - реле - клеммник	IP40 IP20
Коммутационный ресурс выходных контактов при cos φ = 1: - под нагрузкой 7 А - под нагрузкой 1 А	≥ 100 тысяч раз ≥ 1 млн раз
Потребляемая мощность (под нагрузкой)	≤ 1,0 ВА
Диапазон рабочих температур	−20...+55°С
Температура хранения	−45...+70°С
Монтаж	на DIN-рейку, стандарт 2S
Габаритные размеры	92×35×58 мм
Масса	≤ 150 г

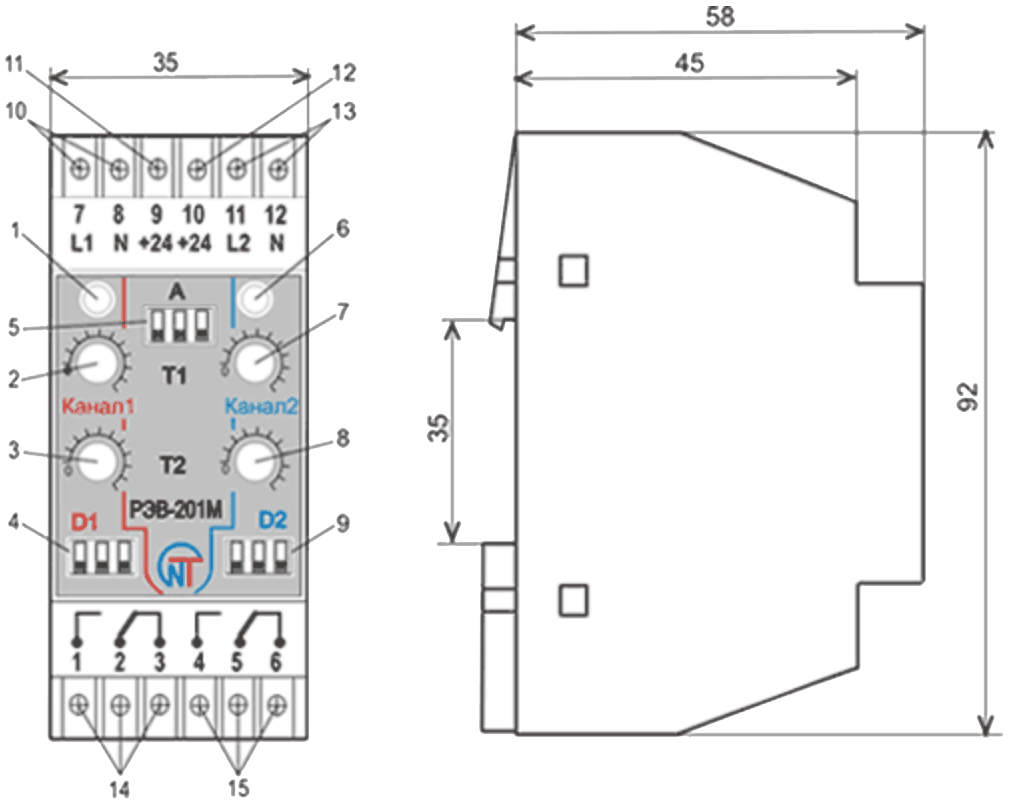

Габаритные размеры

Версия: 2013-10-14-ППО

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.12 Мб
