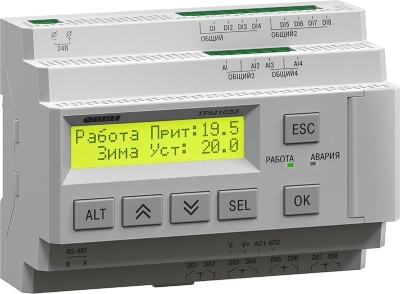

Контроллер для управления приточными системами вентиляции ОВЕН ТРМ1033

Прибор для управления стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений

Количество дискретных входов: 8
Количество аналоговых входов: 4
Количество дискретных выходов: 8
Количество аналоговых выходов: 2
Интерфейс RS-485

В закладки

19 740 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контроллер приточной вентиляции ОВЕН ТРМ1033 это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции
Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:

Приточная вентиляция с водяным калорифером нагрева
Приточная вентиляция с электрическим нагревом. (до 3-х ступеней)
Приточная вентиляция с водяным нагревом и водяным охлаждением
Приточная вентиляция с водяным нагревом и фреоновым охлаждением
Приточная вентиляция с электрическим нагревом и фреоновым охлаждением

Функциональные возможности регулятора ТРМ1033:

Поддержание температуры приточного воздуха
Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока
Контроль обратной воды
Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля
Контроль по перепаду давления на вентиляторе
Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k
Контроль засоренности фильтра
Управление насосом в контуре водяного калорифера
Работа по протоколу Modbus, через интерфейс RS-485

Особенности работы:

Мягкий пуск
Каскадное регулирование температуры приточного воздуха
Тестовый режим работы
Журнал аварий с квитированием по времени
Недельный таймер работы
Режим работы Зима/Лето

Технические характеристики:

Параметр	Значение
Модель	ТРМ1033-220.х.х	ТРМ1033-24.х.х
Диапазон напряжения питания	94…264 В(номинальное 120…230 В при частоте 47…63 Гц)	19…30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции	2830 В (между входом питания и другими цепями)	1780 В (между входом питания и другими цепями)
Потребляемая мощность	≤ 17 ВА	≤ 10 Вт
Встроенный источник питания	есть	–
Выходное напряжение встроенного источника питания постоянного тока	24 В ± 3 В	–
Ток нагрузки встроенного источника питания	≤ 100 мА	–
Электрическая прочность изоляции (между выходом питания и другими цепями)	1780 В	–
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных	9600 бит/сек, 14400 бит/сек, 19200 бит/сек, 38400 бит/сек, 57600 бит/сек, 115200 бит/сек
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень пылевлагозащиты корпуса по ГОСТ 14254-96	IP20
Вес	600 г
Средний срок службы	8 лет
Дискретные входы
Количество входов	8
Номинальное напряжение питания	~230 В	=24 В
Максимально допустимое напряжение питания	~264 В	=30 В
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы»	0,7…1,45 мА	2…4 мА
Ток «логического нуля»	0…0,5 мА	0…0,5 мА
Уровень сигнала, соответствующий «логической единице»	159…264 В	15…30 В
Минимальная длительность импульса, воспринимаемая дискретным входом	50 мс	2 мс
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом)	100 мс	30 мс
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции	1780 В между группами входов 2830 В между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	Pt100, Pt1000, NTC10k
Предел основной приведенной погрешности	±0,5%
Период обновления результатов измерения четырех каналов	≤ 10 мс
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2830 В
Коммутируемое напряжение в нагрузке – для цепи постоянного тока – для цепи переменного тока	≤ 30 В (резистивная нагрузка) ≤ 250 В (резистивная нагрузка)
Допустимый ток нагрузки	≤ 5 А	≤ 3 А
Допустимый ток нагрузки	≥ 10 А (при 5 В постоянного тока)
Механический ресурс реле	≥ 10 000 000 циклов
Аналоговые выходы
Количество выходных устройств	2
Тип выходного устройства	ЦАП 0…10 В
Внешняя нагрузка	≤ 1 кОм
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2830 В
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

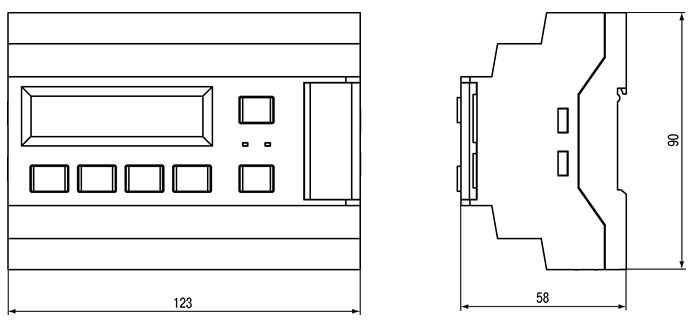

Габаритные размеры

Версия: 2018-04-29

Артикул	Питание, В	Алгоритм работы	Срок поставки	Стоимость
220 24	00.00-для самостоятельной прошивки 01.00-водяной нагрев 02.00-электрический нагрев 03.00-водяной нагрев, водяное охлаждение 04.00-водяной нагрев, фреоновое охлаждение 05.00-электрический нагрев, фреоновое охлаждение 21.00-водяной нагрев, рециркуляция 22.00-электрический нагрев, рециркуляция 31.00-водяной нагрев, рекуператор 32.00-электрический нагрев, рекуператор 01.01-водяной нагрев, резервный вентилятор 02.01-электрический нагрев, резервный вентилятор 01.02-водяной нагрев, увлажнитель 02.02-электрический нагрев, увлажнитель

Артикул	Модель	Питание, В	Алгоритм работы	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

{"1":{"NAME":"\u041f\u0438\u0442\u0430\u043d\u0438\u0435, \u0412","VARIANTS":{"1":{"NAME":"220","VALUE":1},"2":{"NAME":"24","VALUE":2}},"COEFFICIENT":1,"VALUE_FROM":1,"VALUE_TO":2,"COEFFICIENT_RQ":1,"DESCRIPTION_ID":"","DESCRIPTION":""},"2":{"NAME":"\u0410\u043b\u0433\u043e\u0440\u0438\u0442\u043c \u0440\u0430\u0431\u043e\u0442\u044b","VARIANTS":{"1":{"NAME":"00.00-\u0434\u043b\u044f \u0441\u0430\u043c\u043e\u0441\u0442\u043e\u044f\u0442\u0435\u043b\u044c\u043d\u043e\u0439 \u043f\u0440\u043e\u0448\u0438\u0432\u043a\u0438","VALUE":3},"2":{"NAME":"01.00-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432","VALUE":5},"3":{"NAME":"02.00-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432","VALUE":7},"4":{"NAME":"03.00-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0432\u043e\u0434\u044f\u043d\u043e\u0435 \u043e\u0445\u043b\u0430\u0436\u0434\u0435\u043d\u0438\u0435","VALUE":9},"5":{"NAME":"04.00-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0444\u0440\u0435\u043e\u043d\u043e\u0432\u043e\u0435 \u043e\u0445\u043b\u0430\u0436\u0434\u0435\u043d\u0438\u0435","VALUE":11},"6":{"NAME":"05.00-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0444\u0440\u0435\u043e\u043d\u043e\u0432\u043e\u0435 \u043e\u0445\u043b\u0430\u0436\u0434\u0435\u043d\u0438\u0435","VALUE":13},"7":{"NAME":"21.00-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u0446\u0438\u0440\u043a\u0443\u043b\u044f\u0446\u0438\u044f","VALUE":15},"8":{"NAME":"22.00-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u0446\u0438\u0440\u043a\u0443\u043b\u044f\u0446\u0438\u044f","VALUE":17},"9":{"NAME":"31.00-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u043a\u0443\u043f\u0435\u0440\u0430\u0442\u043e\u0440","VALUE":19},"10":{"NAME":"32.00-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u043a\u0443\u043f\u0435\u0440\u0430\u0442\u043e\u0440","VALUE":21},"11":{"NAME":"01.01-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u0437\u0435\u0440\u0432\u043d\u044b\u0439 \u0432\u0435\u043d\u0442\u0438\u043b\u044f\u0442\u043e\u0440","VALUE":23},"12":{"NAME":"02.01-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0440\u0435\u0437\u0435\u0440\u0432\u043d\u044b\u0439 \u0432\u0435\u043d\u0442\u0438\u043b\u044f\u0442\u043e\u0440","VALUE":25},"13":{"NAME":"01.02-\u0432\u043e\u0434\u044f\u043d\u043e\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0443\u0432\u043b\u0430\u0436\u043d\u0438\u0442\u0435\u043b\u044c","VALUE":27},"14":{"NAME":"02.02-\u044d\u043b\u0435\u043a\u0442\u0440\u0438\u0447\u0435\u0441\u043a\u0438\u0439 \u043d\u0430\u0433\u0440\u0435\u0432, \u0443\u0432\u043b\u0430\u0436\u043d\u0438\u0442\u0435\u043b\u044c","VALUE":29}},"COEFFICIENT":2,"VALUE_FROM":3,"VALUE_TO":29,"COEFFICIENT_RQ":4,"DESCRIPTION_ID":"","DESCRIPTION":""}}

Артикул	Модель	Питание, В	Алгоритм работы	Срок поставки	Стоимость
F88305	ТРМ1033-220.00.00	220	00.00-для самостоятельной прошивки	2...4 недели	19740 руб. – +
F88306	ТРМ1033-24.00.00	24	00.00-для самостоятельной прошивки	2...4 недели	19740 руб. – +
F88307	ТРМ1033-220.01.00	220	01.00-водяной нагрев	2...4 недели	19740 руб. – +
F88308	ТРМ1033-24.01.00	24	01.00-водяной нагрев	2...4 недели	19740 руб. – +
F88309	ТРМ1033-220.02.00	220	02.00-электрический нагрев	2...4 недели	19740 руб. – +
F88310	ТРМ1033-24.02.00	24	02.00-электрический нагрев	2...4 недели	19740 руб. – +
F88311	ТРМ1033-220.03.00	220	03.00-водяной нагрев, водяное охлаждение	2...4 недели	19740 руб. – +
F88312	ТРМ1033-24.03.00	24	03.00-водяной нагрев, водяное охлаждение	2...4 недели	19740 руб. – +
F88313	ТРМ1033-220.04.00	220	04.00-водяной нагрев, фреоновое охлаждение	2...4 недели	19740 руб. – +
F88314	ТРМ1033-24.04.00	24	04.00-водяной нагрев, фреоновое охлаждение	2...4 недели	19740 руб. – +
F88315	ТРМ1033-220.05.00	220	05.00-электрический нагрев, фреоновое охлаждение	2...4 недели	19740 руб. – +
F88316	ТРМ1033-24.05.00	24	05.00-электрический нагрев, фреоновое охлаждение	2...4 недели	19740 руб. – +
F88317	ТРМ1033-220.21.00	220	21.00-водяной нагрев, рециркуляция	2...4 недели	19740 руб. – +
F88318	ТРМ1033-24.21.00	24	21.00-водяной нагрев, рециркуляция	2...4 недели	19740 руб. – +
F88319	ТРМ1033-220.22.00	220	22.00-электрический нагрев, рециркуляция	2...4 недели	19740 руб. – +
F88320	ТРМ1033-24.22.00	24	22.00-электрический нагрев, рециркуляция	2...4 недели	19740 руб. – +
F88321	ТРМ1033-220.31.00	220	31.00-водяной нагрев, рекуператор	2...4 недели	19740 руб. – +
F88322	ТРМ1033-24.31.00	24	31.00-водяной нагрев, рекуператор	2...4 недели	19740 руб. – +
F88323	ТРМ1033-220.32.00	220	32.00-электрический нагрев, рекуператор	2...4 недели	19740 руб. – +
F88324	ТРМ1033-24.32.00	24	32.00-электрический нагрев, рекуператор	2...4 недели	19740 руб. – +
F88325	ТРМ1033-220.01.01	220	01.01-водяной нагрев, резервный вентилятор	2...4 недели	19740 руб. – +
F88326	ТРМ1033-24.01.01	24	01.01-водяной нагрев, резервный вентилятор	2...4 недели	19740 руб. – +
F88327	ТРМ1033-220.02.01	220	02.01-электрический нагрев, резервный вентилятор	2...4 недели	19740 руб. – +
F88328	ТРМ1033-24.02.01	24	02.01-электрический нагрев, резервный вентилятор	2...4 недели	19740 руб. – +
F88329	ТРМ1033-220.01.02	220	01.02-водяной нагрев, увлажнитель	2...4 недели	19740 руб. – +
F88330	ТРМ1033-24.01.02	24	01.02-водяной нагрев, увлажнитель	2...4 недели	19740 руб. – +
F88331	ТРМ1033-220.02.02	220	02.02-электрический нагрев, увлажнитель	2...4 недели	19740 руб. – +
F88332	ТРМ1033-24.02.02	24	02.02-электрический нагрев, увлажнитель	2...4 недели	19740 руб. – +
