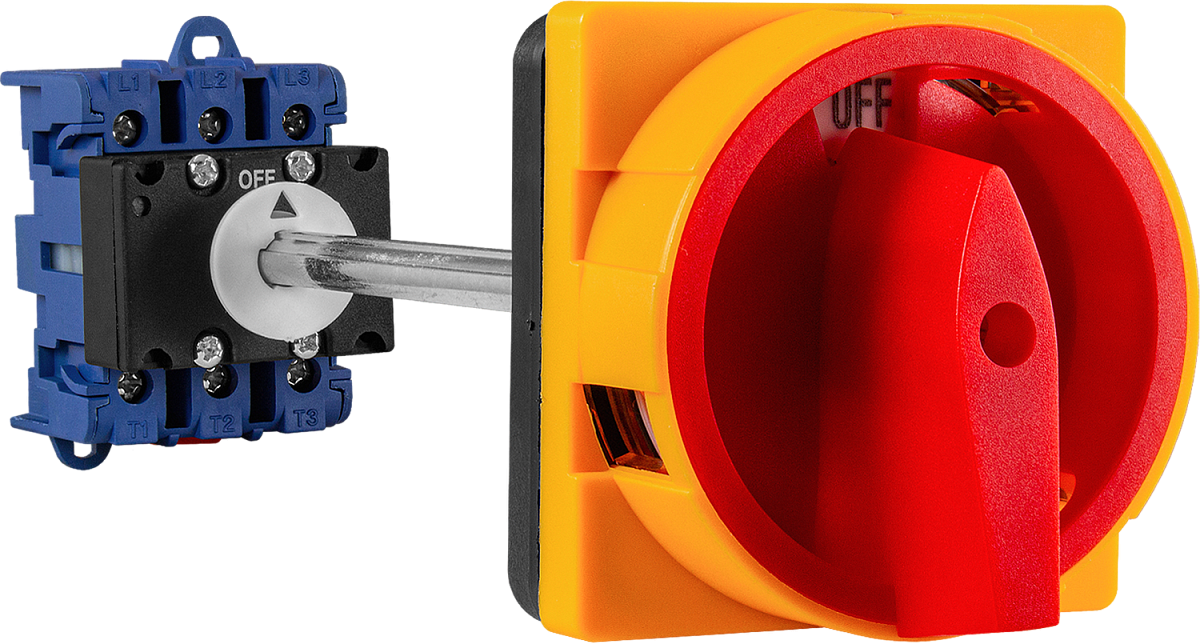

Кулачковый переключатель ПК-А40

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 25 А, 32 А, 40 А, 63 А, 80 А, 100 А
Количество положений: 2 (ON, OFF)
Количество полюсов: 3 или 4
Возможность блокировки включения замком
Монтаж: ручка – на дверь щита, основание – на DIN-рейку или на плоскость

В закладки

от 2 301 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 3947 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации (14)
Уценка (2)
Отзывы (0)

Кулачковый переключатель ПК-А40 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

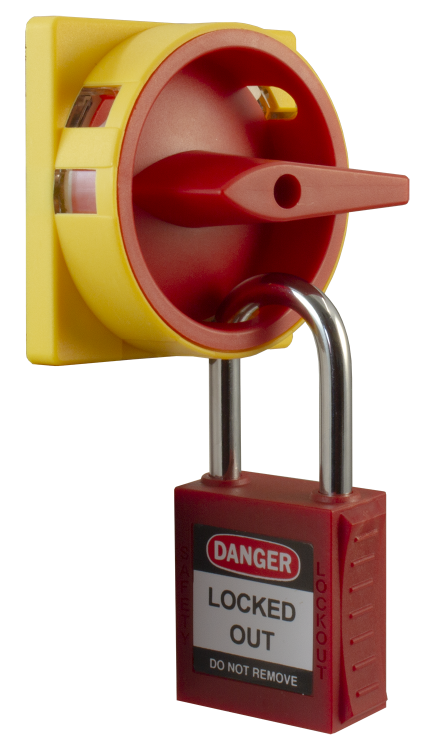

Возможность установки замка или пломбы для блокировки включения
Положение выключателя ON блокирует открытие двери шкафа
Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж ручки на переднюю или боковую панель щита, а основания на DIN-рейку или плоскость
Подходят для шкафов глубиной 190...210 мм
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями

Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Параметр	ПК-А40-25	ПК-А40-32	ПК-А40-40	ПК-А40-63	ПК-А40-80	ПК-А40-100
Номинальный ток	25 А	32 А	40 А	63 А	80 А	100 А
Номинальное напряжение	240/440 В
Количество полюсов	3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В	25 А	32 А	40 А	63 А	80 А	100 А
Номин. рабочий ток при АС-23 240 В/440 В	15 А	22 А	30 А	43 А	57 А	70 А
Номин. мощность при AC-23 240 В	4 кВт	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт
Номин. мощность при AC-23 440 В	7,5 кВт	11 кВт	15 кВт	22 кВт	30 кВт	37 кВт
Номин. рабочий ток при АС-3 240 В/440 В	11,7 А	15 А	22 А	36 А	43 А	57 А
Номин. мощность при AC-3 240 В	3 кВт	4 кВт	7,5 кВт	11 кВт	15 кВт	18,5 кВт
Номин. мощность при AC-3 440 В	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт	30 кВт
Количество положений	2 (ON, OFF)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Монтажное отверстие	∅ 11 мм
Диаметр отверстия под блокировочный замок	8 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C

Схемы коммутации

Модификации:

Модель	Ном. ток, А	Кол-во полюсов	Кол-во положений
ПК-А40-25-32	25	3	2
ПК-А40-25-42	25	4
ПК-А40-32-32	32	3
ПК-А40-32-42	32	4
ПК-А40-40-32	40	3
ПК-А40-40-42	40	4
ПК-А40-63-32	63	3
ПК-А40-63-42	63	4
ПК-А40-80-32	80	3
ПК-А40-80-42	80	4
ПК-А40-100-32	100	3
ПК-А40-100-42	100	4

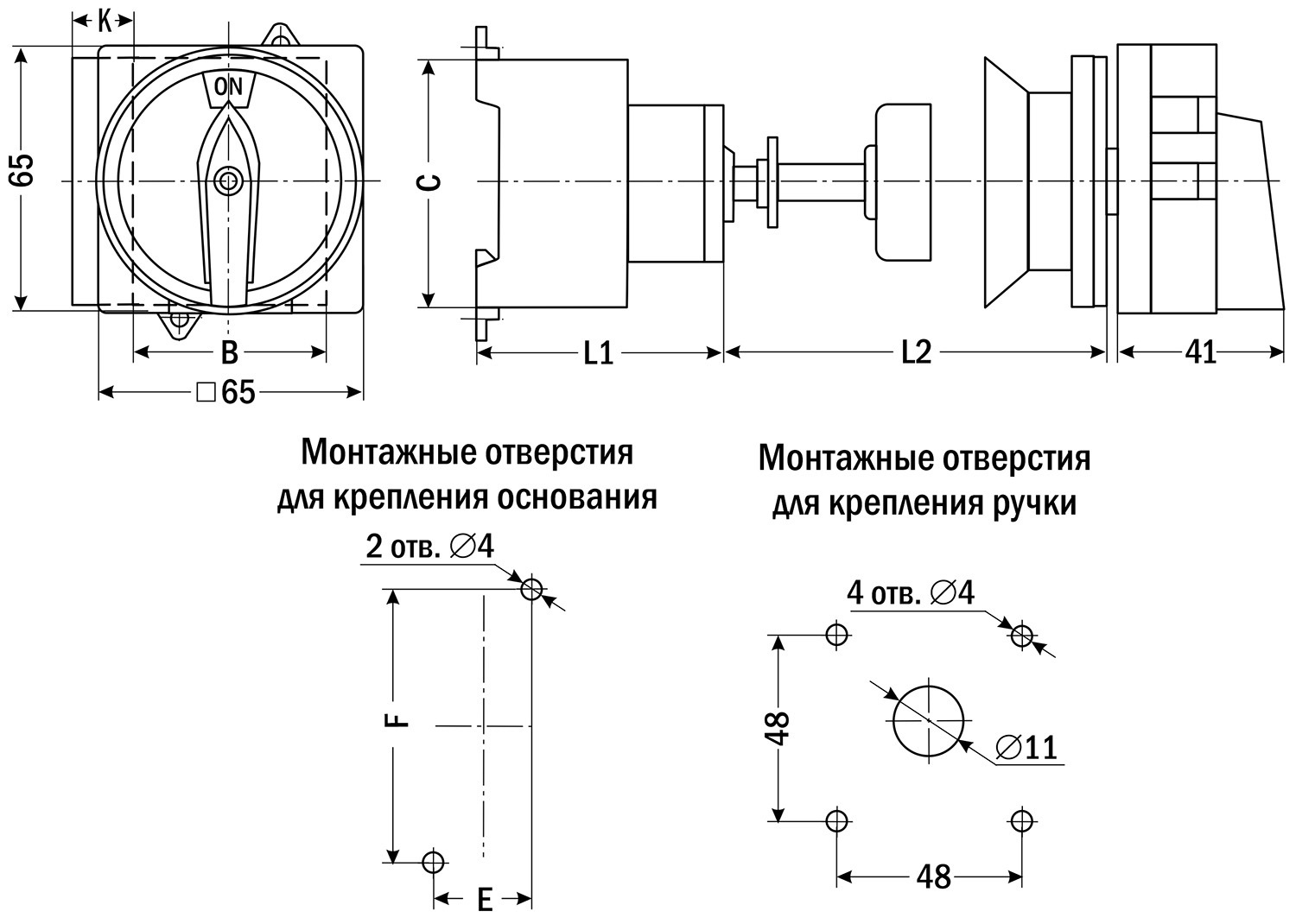

Габаритные размеры

Модели	Размеры, мм														Масса, г
	B	C		K		L1	L2		F	E	Глубина шкафа		Габаритные размеры		Масса, г
	B	3 п.	4 п.	3 п.	4 п.	L1	3 п.	4 п.	F	E	3 п.	4 п.	3 п.	4 п.	3 п.	4 п.
ПК-А40-25	43	56		0	13	50	160	140	60	22	210	190	65×65×251	65×67×231	266	233
ПК-А40-32	43	56		0	13	50	140		60	22	190		65×65×231	65×67×231	213	233
ПК-А40-40, ПК-А40-63	51	67		0	16	62	135	140	70	24	197	202	67×65×238	67×74×243	286	324
ПК-А40-40-42	51	67		-	16	60	-	145	70	24	-	205	-	67×67×246	-	367
ПК-А40-80	71	80		0	21	70	140		89	24	209		80×71×251	80×92×251	482	573
ПК-А40-100	71	80	85	0	21	70	135	140	90	24	203	210	80×71×244	80×92×251	535	664

Версия: 2024-05-02-ШАР

Артикул	Ток	Полюсов	Срок поставки	Стоимость
25 32 40 63 80 100	3 4

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O94663	ПК-А40-25-32	25	3	Со склада	2301 руб. – +
O94669	ПК-А40-25-42	25	4	Со склада	2652 руб. – +
O94664	ПК-А40-32-32	32	3	Со склада	2691 руб. – +
O94670	ПК-А40-32-42	32	4	Со склада	2886 руб. – +
O94665	ПК-А40-40-32	40	3	Со склада	3081 руб. – +
O94671	ПК-А40-40-42	40	4	Со склада	3471 руб. – +
O94666	ПК-А40-63-32	63	3	Со склада	3393 руб. – +
O94672	ПК-А40-63-42	63	4	Со склада	5265 руб. – +
O94667	ПК-А40-80-32	80	3	Со склада	4446 руб. – +
O94673	ПК-А40-80-42	80	4	Со склада	5343 руб. – +
O94668	ПК-А40-100-32	100	3	Со склада	4914 руб. – +
O94674	ПК-А40-100-42	100	4	Со склада	5655 руб. – +

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O94663	ПК-А40-25-32	25	3	Со склада	2301 руб. – +
O94669	ПК-А40-25-42	25	4	Со склада	2652 руб. – +
O94664	ПК-А40-32-32	32	3	Со склада	2691 руб. – +
O94670	ПК-А40-32-42	32	4	Со склада	2886 руб. – +
O94665	ПК-А40-40-32	40	3	Со склада	3081 руб. – +
O94671	ПК-А40-40-42	40	4	Со склада	3471 руб. – +
O94666	ПК-А40-63-32	63	3	Со склада	3393 руб. – +
O94672	ПК-А40-63-42	63	4	Со склада	5265 руб. – +
O94667	ПК-А40-80-32	80	3	Со склада	4446 руб. – +
O94673	ПК-А40-80-42	80	4	Со склада	5343 руб. – +
O94668	ПК-А40-100-32	100	3	Со склада	4914 руб. – +
O94674	ПК-А40-100-42	100	4	Со склада	5655 руб. – +

Артикул	Описание	Срок поставки	Стоимость
N14617	Ток: 40; Полюсов: 3. Причина уценки: без флажка-указателя	Со склада	3947 руб. – +
N14618	Ток: 40; Полюсов: 3. Причина уценки: есть небольшие повреждения корпуса, немного погнут шток,без флажка-указателя	Со склада	3947 руб. – +
