Клапан трехходовой 3/2 AR-5515-07

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...2,0 МПа
Диаметр условного прохода: 1,0, 1,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм

Является аналогом:

Производитель	Burkert	Ceme	TORK	Ode
Модель/серия	6014	Серия 53	T-GТ.3W	31A3

В закладки

от 1 951 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Переключающий клапан
Срабатывание при нулевом давлении
Работа при высоком давлении до 2 МПа
Пониженное энергопотребление
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

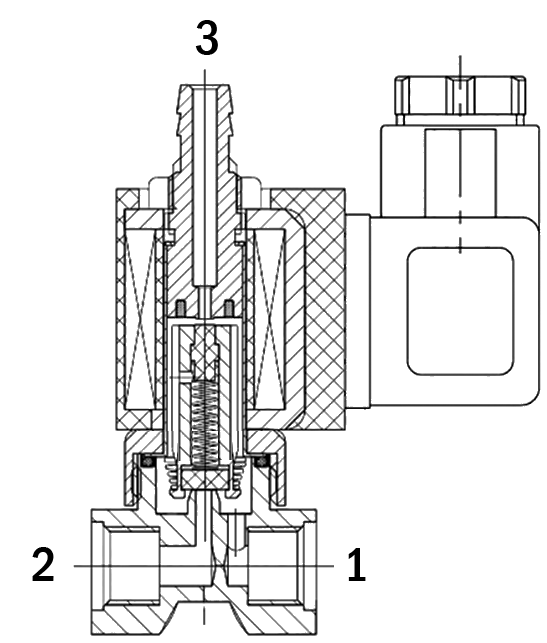

Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления.

В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...2,0 МПа
Диаметр условного прохода	1,0, 1,5 мм
Присоединение	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм
Катушка	SA11B, IP65 AS12B; IP65, выводные провода 27 см
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	SA11B: 6,4 ВА (АС), 6 Вт (DC) AS12B: 9 ВА (AC), 6,5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-5515-07 GBV	1,0	0,15	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм	0,0	2,0	SA11B, AS12B	0,148
AR-5515-07 GBV	1,5	0,15	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм			SA11B, AS12B	0,148

Габаритные размеры

Версия: 2026-06-03-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	03.06.2026	0.56 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
1 1,5	SA11B AS12B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
W26304	1,5	SA11B	~220	Со склада	2206 руб. – +
W26308	1,5	SA11B	~110	Со склада (комплектация 1..72 часа)	2306 руб. – +
W26312	1,5	SA11B	~24	Со склада (комплектация 1..72 часа)	2306 руб. – +
W26316	1,5	SA11B	=24	Со склада	2306 руб. – +
W26320	1,5	SA11B	=12	Со склада	2306 руб. – +
W26322	1,5	AS12B	=12	Со склада (комплектация 1..72 часа)	1951 руб. – +

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
W26303	1	SA11B	~220	Снято с производства	2092 руб. – +
W26307	1	SA11B	~110	Снято с производства	2192 руб. – +
W26311	1	SA11B	~24	Снято с производства	2192 руб. – +
W26315	1	SA11B	=24	Снято с производства	2192 руб. – +
W26319	1	SA11B	=12	Снято с производства	2192 руб. – +
W26305	1	AS12B	~220	Снято с производства	1737 руб. – +
W26309	1	AS12B	~110	Снято с производства	1837 руб. – +
W26313	1	AS12B	~24	Снято с производства	1837 руб. – +
W26317	1	AS12B	=24	Снято с производства	1837 руб. – +
W26321	1	AS12B	=12	Снято с производства	1837 руб. – +
W26304	1,5	SA11B	~220	Со склада	2206 руб. – +
W26308	1,5	SA11B	~110	Со склада (комплектация 1..72 часа)	2306 руб. – +
W26312	1,5	SA11B	~24	Со склада (комплектация 1..72 часа)	2306 руб. – +
W26316	1,5	SA11B	=24	Со склада	2306 руб. – +
W26320	1,5	SA11B	=12	Со склада	2306 руб. – +
W26306	1,5	AS12B	~220	Снято с производства	1851 руб. – +
W26310	1,5	AS12B	~110	Снято с производства	1951 руб. – +
W26314	1,5	AS12B	~24	Снято с производства	1951 руб. – +
W26318	1,5	AS12B	=24	Снято с производства	1951 руб. – +
W26322	1,5	AS12B	=12	Со склада (комплектация 1..72 часа)	1951 руб. – +
