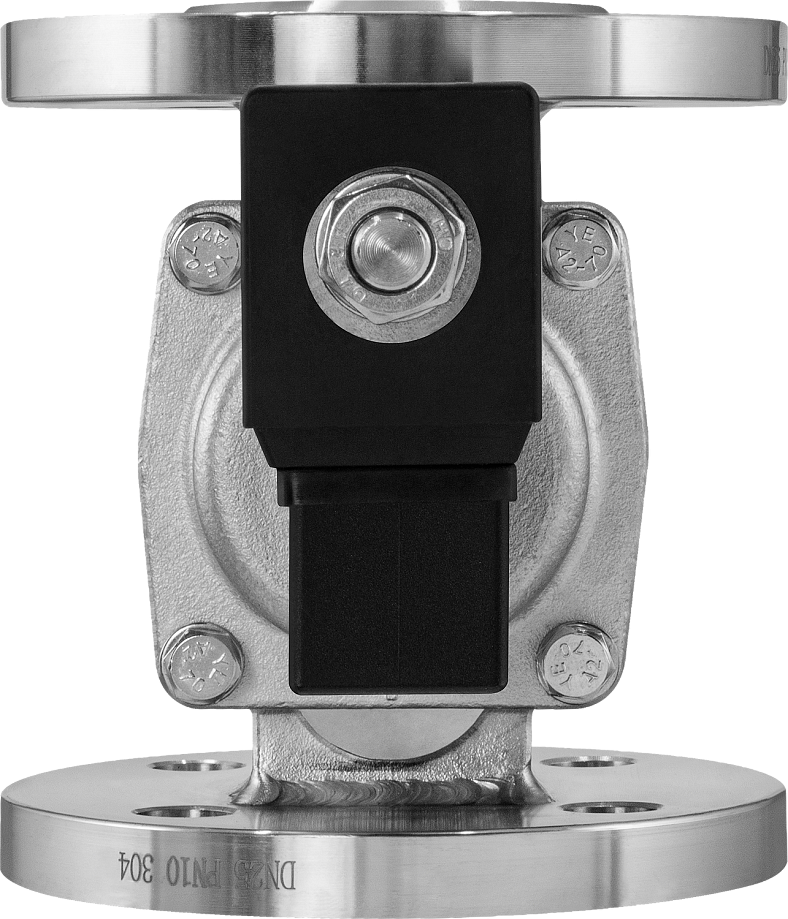

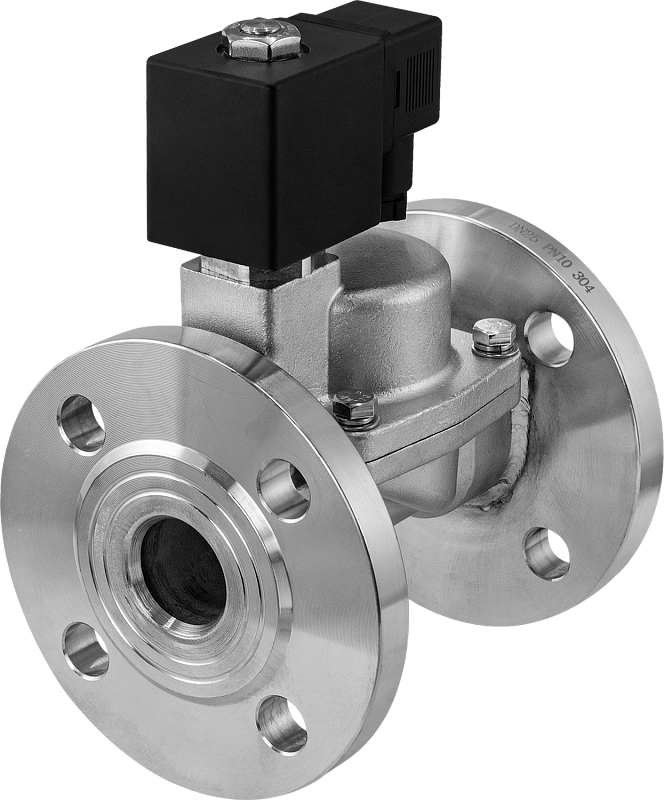

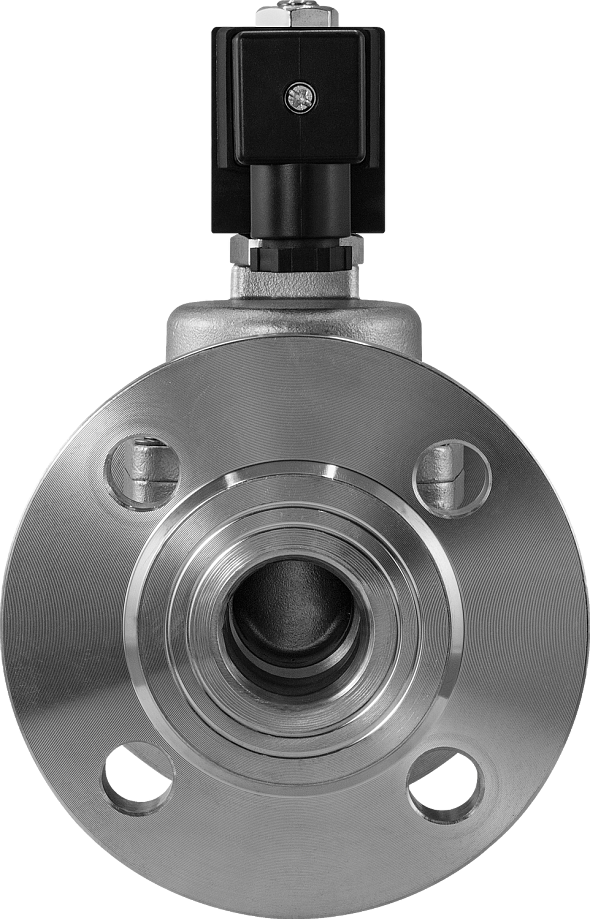

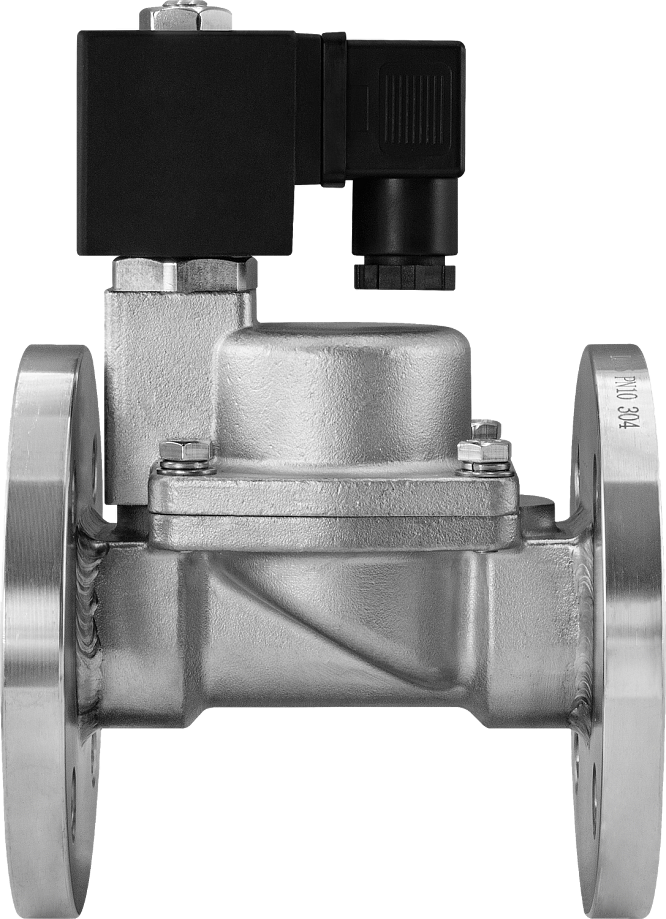

Клапан нормально закрытый AR-YCP31F

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	TORK	Danfoss
Модель/серия	T-SYDF	EV220B

В закладки

от 36 821 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (59)
Все модификации ()
Отзывы (0)

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара AR-YCP31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		25...150 мм
Присоединение		Фланцевое F1"...F6"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
	Для Ду=25...50 мм
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASE x282* IP65	24 ВА	V	V	V
ASE x282* IP65	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V
	Для Ду=65...150 мм
YG1B IP54	30 ВА	V	V	V
YG1B IP54	21 Вт				V	V

*Взрывозащищенная катушка.

**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCP31-25F-1-FSP	25	10	F1"	0,05	1,6	3300
AR-YCP31-32F-1.1/4-FSP	32	20	F1¼"			4800
AR-YCP31-40F-1.1/2-FSP	40	25	F1½"			6200
AR-YCP31-50F-2-FSP	50	41	F2"			8100
AR-YCP31-65F-2.1/2-FSP	65	73	F2½"			23 100
AR-YCP31-80F-3-FSP	80	107	F3"			32 500
AR-YCP31-100F-4-FSP	100	136	F4"			43 400
AR-YCP31-125F-5-FSP	125	171	F5"			55 500
AR-YCP31-150F-6-FSP	150	273	F6"			85 000

Расшифровка обозначения на примере клапана AR-YCP31-25F-1-XYZ:
AR-YCP31 – модель клапана.
25F – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Габаритные размеры (Ду=25...50 мм)

Размер, мм	AR-YCP31-25F	AR-YCP31-32F	AR-YCP31-40F	AR-YCP31-50F
A	185	210	210	220
∅B	113	135	140	158
C	127	163	160	190
G	F1"	F1¼"	F1½"	F2"
∅ d	14	18	18	18
k	87	100	110	125

Габаритные размеры (Ду=65...150 мм)

Размер, мм	AR-YCP31-65F	AR-YCP31-80F	AR-YCP31-100F	AR-YCP31-125F	AR-YCP31-150F
A	342	357	392	422	543
∅B	177	226	248	264	285
C	280	297	340	390	480
D	92	99	110	123	143
G	F2½"	F3"	F4"	F5"	F6"
d	18	18	18	18	21
k	146	162	180	212	240
Кол-во отверстий	4	8	8	8	8
