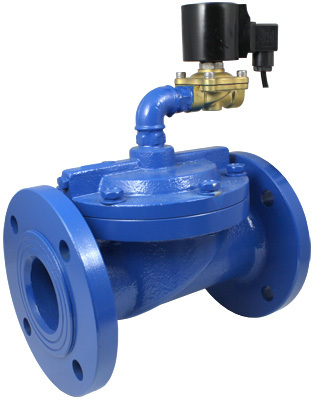

Клапан нормально закрытый AR-YCDF1

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

В закладки

от 29 670 руб. Наличие: Под заказ к 2025.10.15 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для использования под водой AR-YCDF1. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

При отсутствии напряжения на катушке клапан закрыт; при подаче напряжения на катушку фланцевый клапан открывается, при этом часть воды выбрасывается через пилотный клапан
Модель пилотного клапана – AR-YCDF1115 GBV
Клапан предназначен для использования под водой
Применяется для фонтанов
Глубина погружения до 1 метра
Класс защиты IP68
Скорость срабатывания до 10 раз в секунду

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Чугун
	Уплотнения	EPDM
Температура рабочей среды		−20...+120°С
Рабочее давление		0,1...0,5 МПа
Диаметр условного прохода		65...100 мм
Присоединение		Фланцевое F2½"...4"
Катушка*		F14B, F24B; IP68 Выводные провода 95 см
Питание	F14B	~220 В, ~110 В, ~24 В
	F24B	=24 В, =12 В
Мощность	F14B	24 ВА (АС)
	F24B	15 Вт (DC)

Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCDF1-65F-2.1/2-FHE	65	58	F2½"	0,1	0,5	18 350
AR-YCDF1-80F-3-FHE	80	85,3	F3"			25 500
AR-YCDF1-100F-4-FHE	100	149,3	F4"			25 500

Расшифровка обозначения на примере клапана AR-YCDF1-65F-2.1/2-XYZ:
AR-YCDF1 – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.

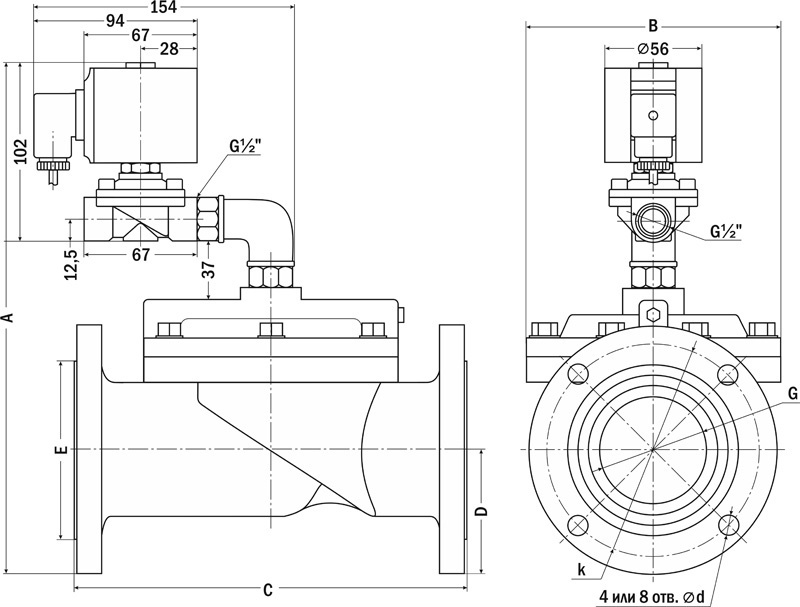

Габаритные размеры

Размер, мм	AR-YCDF1-65F	AR-YCDF1-80F	AR-YCDF1-100F
A (с катушкой F24B)	350	360	383
A (с катушкой F14B)	340	350	373
B	178	190	224
C	242	268	345
D	92	99	106
E	110	132	154
G	F2½"	F3"	F4"
d	19	19	19
k	146	161	181
Кол-во отверстий	4	4	8

Версия: 2022-04-18-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.49 Мб
