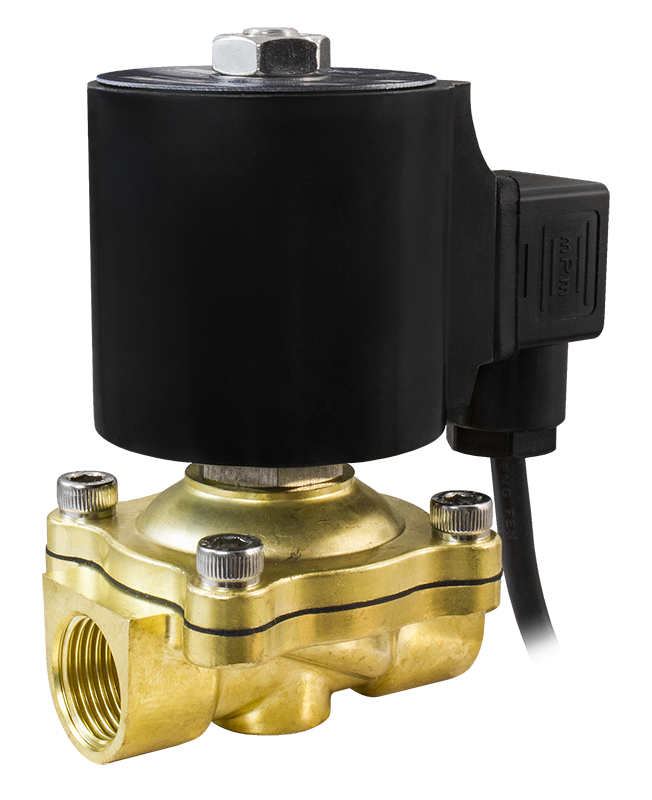

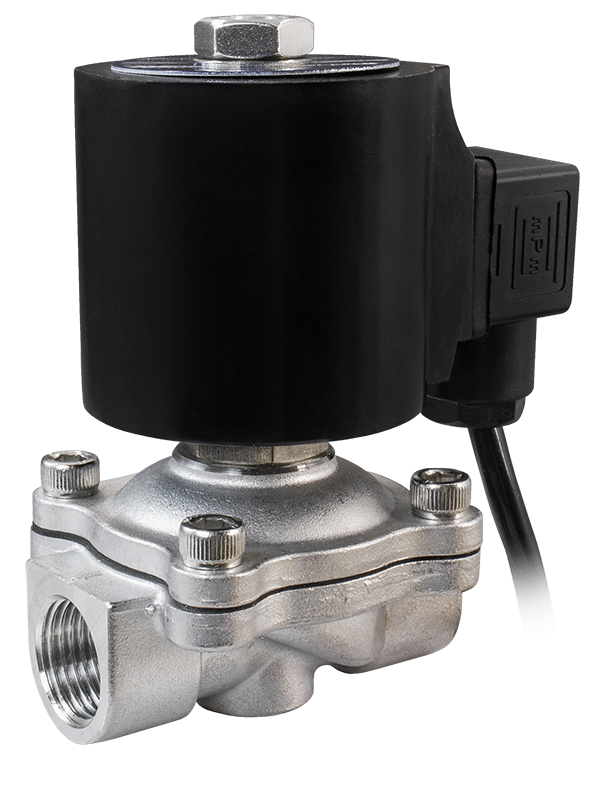

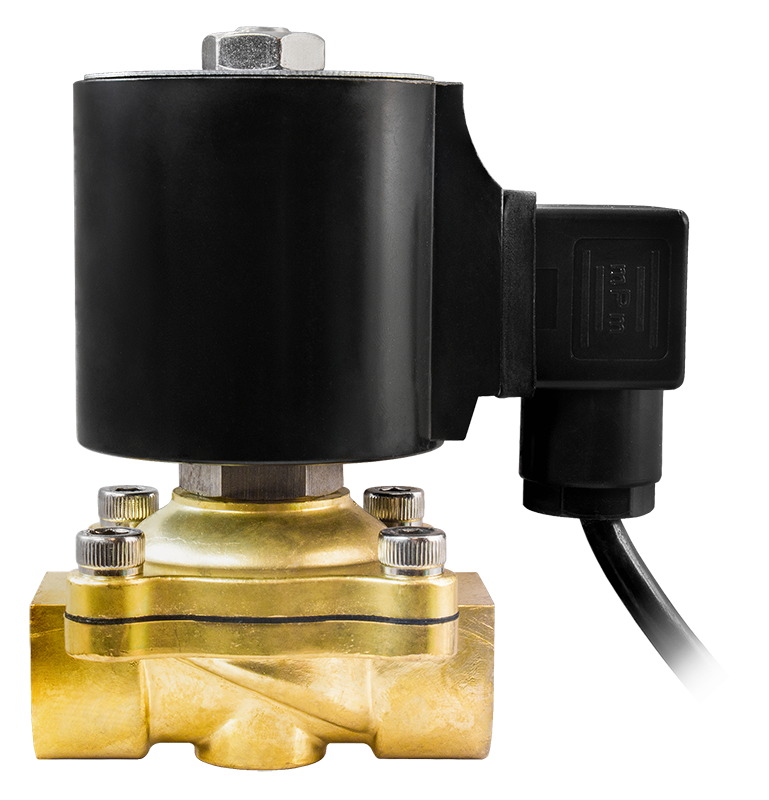

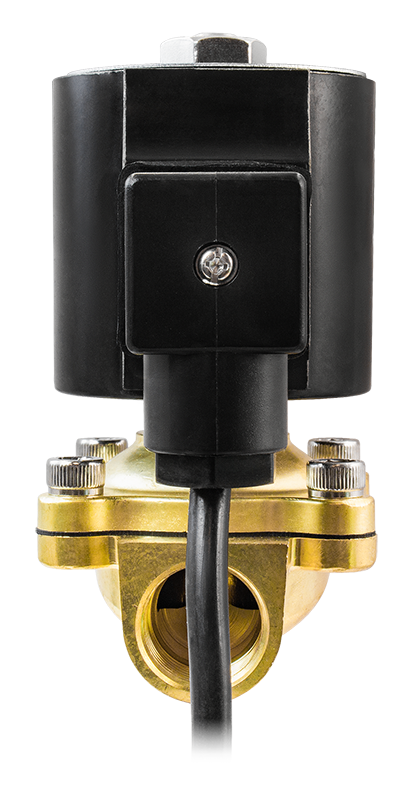

Клапан нормально закрытый AR-YCDF11

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

Рабочая среда: вода, горячая вода
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...0,5 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь, нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"

В закладки

от 7 988 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Клапан соленоидный AR-YCDF11 нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

Клапан предназначен для использования под водой
Применяется для фонтанов
Глубина погружения до 1 метра
Срабатывание при нулевом давлении
Класс защиты IP68
Скорость срабатывания до 10 раз в секунду
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

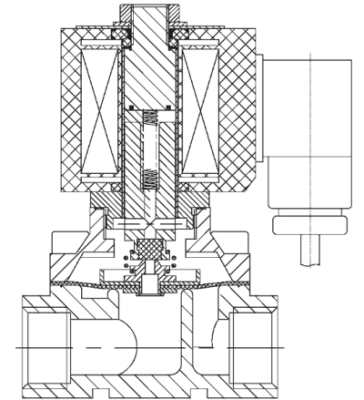

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Латунь, нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0...0,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Катушка		F24B; IP68 Выводные провода 95 см
Питание		~220 В, ~24 В, =24 В, =12 В
Мощность		24 ВА (AC), 15 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCDF11-15-1/2-GYV	15	3,84	G½"	0	0,5	1035
AR-YCDF11-20-3/4-GYV	20	7,93	G¾"			1125
AR-YCDF11-25-1-GYV	25	10,24	G1"			1456
AR-YCDF11-32-1.1/4-GYV	32	18,77	G1¼"			2200
AR-YCDF11-40-1.1/2-GYV	40	25,59	G1½"			2700
AR-YCDF11-50-2-GYV	50	40,94	G2"			3000

Расшифровка обозначения на примере клапана AR-YCDF11-15-1/2-XYZ:
AR-YCDF11 – модель клапана;
15 – Ду, мм (диаметр условного отверстия);
1/2 – размер резьбы, дюймы;
X – присоединение: G – трубная резьба;

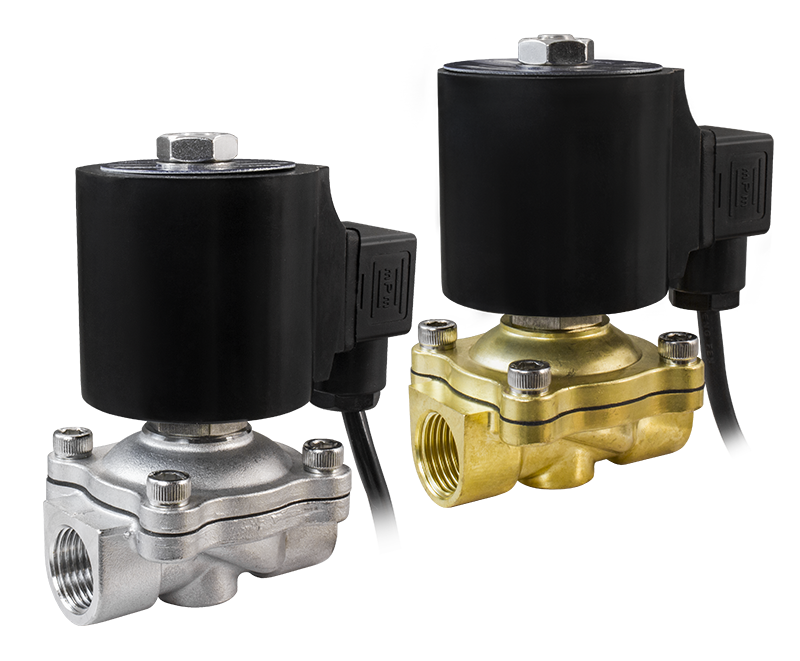

Y – материал корпуса: B – латунь, S – нержавеющая сталь;
Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-YCDF11, Ду, мм
Размер, мм	15	20	25	32	40	50
A	110	118	125,5	136	148	163
B	54	54	72	120	120	94
C	67,5	69,5	93	120	120	133
D	11	14	20	30	30	34
G	½"	¾"	1"	1¼"	1½"	2"
K	25	25	27,5	28,5	28,5	28,5
L	55	55	62	66	66	66
M	84	84	91	94	94	94
N	50	50	56,5	57	57	57

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.07.2025	0.52 Мб

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
15 20 25 32 40 50	Латунь Нержав.сталь	~220 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
T98035	15	Латунь	~220	Со склада (комплектация 1..72 часа)	7988 руб. – +
T98047	15	Латунь	~24	Со склада (комплектация 1..72 часа)	8088 руб. – +
T98059	15	Латунь	=24	Со склада	8088 руб. – +
T98071	15	Латунь	=12	Со склада (комплектация 1..72 часа)	8088 руб. – +
T98041	15	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	9890 руб. – +
T98053	15	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	9990 руб. – +
T98065	15	Нержав.сталь	=24	Со склада	9990 руб. – +
T98077	15	Нержав.сталь	=12	Со склада	9990 руб. – +
T98036	20	Латунь	~220	Со склада (комплектация 1..72 часа)	8178 руб. – +
T98048	20	Латунь	~24	Со склада (комплектация 1..72 часа)	8278 руб. – +
T98060	20	Латунь	=24	Со склада (комплектация 1..72 часа)	8278 руб. – +
T98072	20	Латунь	=12	Со склада	8278 руб. – +
T98042	20	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	11411 руб. – +
T98054	20	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	11511 руб. – +
T98066	20	Нержав.сталь	=24	Со склада	11511 руб. – +
T98078	20	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	11511 руб. – +
T98037	25	Латунь	~220	Со склада	9129 руб. – +
T98049	25	Латунь	~24	Со склада (комплектация 1..72 часа)	9229 руб. – +
T98061	25	Латунь	=24	Со склада	9229 руб. – +
T98073	25	Латунь	=12	Со склада	9229 руб. – +
T98043	25	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	14779 руб. – +
T98055	25	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	14879 руб. – +
T98067	25	Нержав.сталь	=24	Со склада (комплектация 1..72 часа)	14879 руб. – +
T98079	25	Нержав.сталь	=12	Со склада	14879 руб. – +
T98044	32	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	19970 руб. – +
T98056	32	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	20070 руб. – +
T98068	32	Нержав.сталь	=24	Со склада (комплектация 1..72 часа)	20070 руб. – +
T98080	32	Нержав.сталь	=12	Со склада	20070 руб. – +
T98039	40	Латунь	~220	Со склада (комплектация 1..72 часа)	18639 руб. – +
T98051	40	Латунь	~24	Со склада (комплектация 1..72 часа)	18739 руб. – +
T98063	40	Латунь	=24	Со склада (комплектация 1..72 часа)	18739 руб. – +
T98075	40	Латунь	=12	Со склада	18739 руб. – +
T98040	50	Латунь	~220	Со склада (комплектация 1..72 часа)	26170 руб. – +
T98052	50	Латунь	~24	Со склада (комплектация 1..72 часа)	26270 руб. – +
T98064	50	Латунь	=24	Со склада (комплектация 1..72 часа)	26270 руб. – +
T98076	50	Латунь	=12	Со склада	26270 руб. – +

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
T98035	15	Латунь	~220	Со склада (комплектация 1..72 часа)	7988 руб. – +
T98047	15	Латунь	~24	Со склада (комплектация 1..72 часа)	8088 руб. – +
T98059	15	Латунь	=24	Со склада	8088 руб. – +
T98071	15	Латунь	=12	Со склада (комплектация 1..72 часа)	8088 руб. – +
T98041	15	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	9890 руб. – +
T98053	15	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	9990 руб. – +
T98065	15	Нержав.сталь	=24	Со склада	9990 руб. – +
T98077	15	Нержав.сталь	=12	Со склада	9990 руб. – +
T98036	20	Латунь	~220	Со склада (комплектация 1..72 часа)	8178 руб. – +
T98048	20	Латунь	~24	Со склада (комплектация 1..72 часа)	8278 руб. – +
T98060	20	Латунь	=24	Со склада (комплектация 1..72 часа)	8278 руб. – +
T98072	20	Латунь	=12	Со склада	8278 руб. – +
T98042	20	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	11411 руб. – +
T98054	20	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	11511 руб. – +
T98066	20	Нержав.сталь	=24	Со склада	11511 руб. – +
T98078	20	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	11511 руб. – +
T98037	25	Латунь	~220	Со склада	9129 руб. – +
T98049	25	Латунь	~24	Со склада (комплектация 1..72 часа)	9229 руб. – +
T98061	25	Латунь	=24	Со склада	9229 руб. – +
T98073	25	Латунь	=12	Со склада	9229 руб. – +
T98043	25	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	14779 руб. – +
T98055	25	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	14879 руб. – +
T98067	25	Нержав.сталь	=24	Со склада (комплектация 1..72 часа)	14879 руб. – +
T98079	25	Нержав.сталь	=12	Со склада	14879 руб. – +
T98038	32	Латунь	~220	120 дней	15215 руб. – +
T98050	32	Латунь	~24	120 дней	15315 руб. – +
T98062	32	Латунь	=24	120 дней	15315 руб. – +
T98074	32	Латунь	=12	120 дней	15315 руб. – +
T98044	32	Нержав.сталь	~220	Со склада (комплектация 1..72 часа)	19970 руб. – +
T98056	32	Нержав.сталь	~24	Со склада (комплектация 1..72 часа)	20070 руб. – +
T98068	32	Нержав.сталь	=24	Со склада (комплектация 1..72 часа)	20070 руб. – +
T98080	32	Нержав.сталь	=12	Со склада	20070 руб. – +
T98039	40	Латунь	~220	Со склада (комплектация 1..72 часа)	18639 руб. – +
T98051	40	Латунь	~24	Со склада (комплектация 1..72 часа)	18739 руб. – +
T98063	40	Латунь	=24	Со склада (комплектация 1..72 часа)	18739 руб. – +
T98075	40	Латунь	=12	Со склада	18739 руб. – +
T98045	40	Нержав.сталь	~220	120 дней	22062 руб. – +
T98057	40	Нержав.сталь	~24	Под заказ к 2026.03.30	22162 руб. – +
T98069	40	Нержав.сталь	=24	120 дней	22162 руб. – +
T98081	40	Нержав.сталь	=12	Под заказ к 2026.03.30	22162 руб. – +
T98040	50	Латунь	~220	Со склада (комплектация 1..72 часа)	26170 руб. – +
T98052	50	Латунь	~24	Со склада (комплектация 1..72 часа)	26270 руб. – +
T98064	50	Латунь	=24	Со склада (комплектация 1..72 часа)	26270 руб. – +
T98076	50	Латунь	=12	Со склада	26270 руб. – +
T98046	50	Нержав.сталь	~220	120 дней	32713 руб. – +
T98058	50	Нержав.сталь	~24	120 дней	32813 руб. – +
T98070	50	Нержав.сталь	=24	120 дней	32813 руб. – +
T98082	50	Нержав.сталь	=12	Под заказ к 2026.03.30	32813 руб. – +
