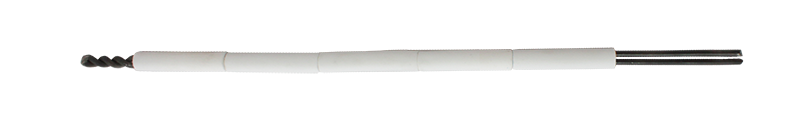

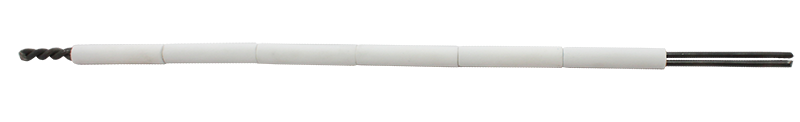

Термопара бескорпусная ТП-А-1002

Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар

Номинальная статическая характеристика: ХА (К)
Диапазон измеряемых температур: −40...+1100°С
Класс допуска: 2
Длина монтажной части: 300 мм, 500 мм, 1000 мм – стандарт; 200...20 000 мм – по заказу
Диаметр термоэлектрода: 0,7 мм, 1,2 мм, 3,2 мм
Диаметр бус: 6 мм, 10 мм
Тип спая: неизолированный
Материал изоляции: стеатитовая керамика

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 375 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар.

Прежнее название термопары ТП-А-1002: ТП-А-0288

Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

Термопара используется для контроля температуры в муфельных печах, котельных установках, различных печах обжига, термообработки, плавки и др., в газотурбинных установках
При установке в труднодоступных местах допускается изгиб бескорпусных термопар
Не рекомендуется воздействие механических нагрузок
Термопара является аналогом дТП021, ТХА/ТХК-0188

Если термопара требуется для непостоянной (периодической) работы, то ТП-А-1002 может успешно заменить термопары из благородных металлов дТПS021 и ТПП/ТПР-1888, поскольку разница в цене составляет 20 и более раз.

Срок службы термопар при работе на максимальных температурах зависит от диаметра термоэлектрода.

Диаметр проволоки	Температура эксплуатации	Продолжительность эксплуатации
0,7 мм	+800°C	6000 ч
0,7 мм	+1000°C	300 ч
1,2 мм	+800°C	10 000 ч
	+1000°C	500 ч
	+1100°C	200 ч
3,2 мм	+800°C	10 000 ч
	+1000°C	2000 ч
	+1200°C	100 ч

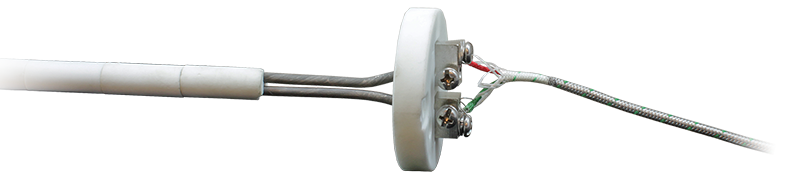

Монтаж:Для соединения термопар с измерительными приборами используются клеммные колодки, например, КТП

и компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;

– ПТНГЭк-А.

Для изоляции используются керамические бусы, например, КБ-А.

Рабочие условия эксплуатации:Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа L3.
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 80% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Модель	ТП-А-1002-0,7	ТП-А-1002-1,2	ТП-А-1002-3,2
Номинальная статическая характеристика	ХА (К)
Диапазон измерения температуры	−40...+1100°С (модели с диаметром электрода 3,2 мм кратковременно до +1200°С)
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	300 мм, 500 мм, 1000 мм – стандарт 200...20 000 мм – по заказу
Диаметр термоэлектрода (d)	0,7 мм	1,2 мм	3,2 мм
Диаметр бус (D)	6 мм	6 мм	10 мм
Тип спая	неизолированный
Тепловая инерция	≤ 3 с
Материал изоляции	стеатитовая керамика (SiO₂55...60%, MgO 25...30%, Al₂O₃ 3...5%, CaO 4...5%,_Fe₂O₃ до 0,2%)
Степень защиты	IP00

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2022-02-05-ЛВС

Артикул	Длина монтажной части, мм	Диаметр термоэлектрода, мм	Срок поставки	Стоимость
300 500 1000	0,7 1,2 3,2

Артикул	Модель	Длина монтажной части, мм	Диаметр термоэлектрода, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Длина монтажной части, мм	Диаметр термоэлектрода, мм	Срок поставки	Стоимость
G71638	ТП-А-1002-1,2-300-ХА-Н	300	1,2	Со склада	375 руб. – +
G71641	ТП-А-1002-3,2-300-ХА-Н	300	3,2	Со склада	881 руб. – +
G71639	ТП-А-1002-1,2-500-ХА-Н	500	1,2	Со склада	450 руб. – +
G71642	ТП-А-1002-3,2-500-ХА-Н	500	3,2	Со склада	1282 руб. – +
G71640	ТП-А-1002-1,2-1000-ХА-Н	1000	1,2	Со склада	581 руб. – +
G71643	ТП-А-1002-3,2-1000-ХА-Н	1000	3,2	Со склада	2588 руб. – +

Артикул	Модель	Длина монтажной части, мм	Диаметр термоэлектрода, мм	Срок поставки	Стоимость
G71636	ТП-А-1002-0,7-300-ХА-Н	300	0,7	Под заказ к 2024.07.29	525 руб. – +
G71638	ТП-А-1002-1,2-300-ХА-Н	300	1,2	Со склада	375 руб. – +
G71641	ТП-А-1002-3,2-300-ХА-Н	300	3,2	Со склада	881 руб. – +
G71637	ТП-А-1002-0,7-500-ХА-Н	500	0,7	120 дней	731 руб. – +
G71639	ТП-А-1002-1,2-500-ХА-Н	500	1,2	Со склада	450 руб. – +
G71642	ТП-А-1002-3,2-500-ХА-Н	500	3,2	Со склада	1282 руб. – +
G71640	ТП-А-1002-1,2-1000-ХА-Н	1000	1,2	Со склада	581 руб. – +
G71643	ТП-А-1002-3,2-1000-ХА-Н	1000	3,2	Со склада	2588 руб. – +
