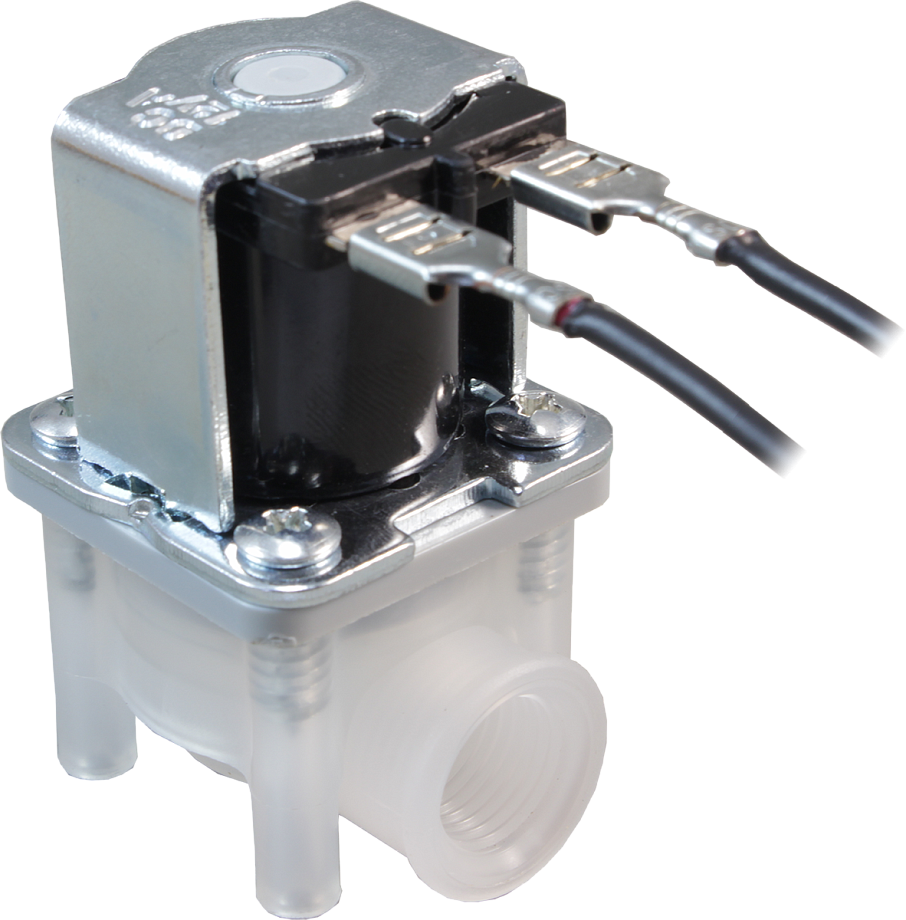

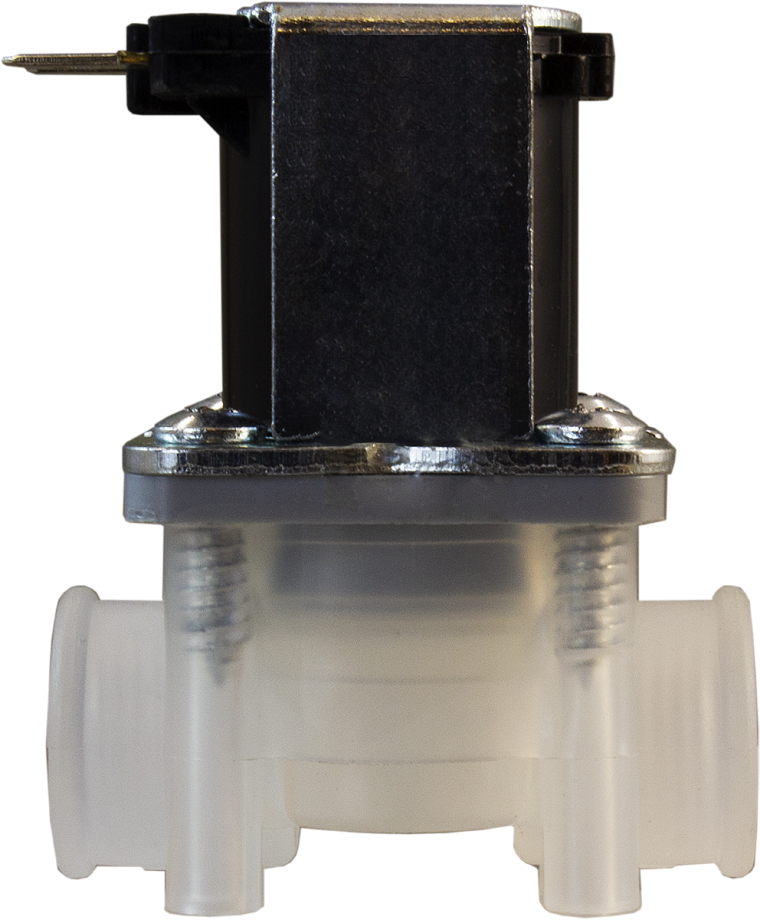

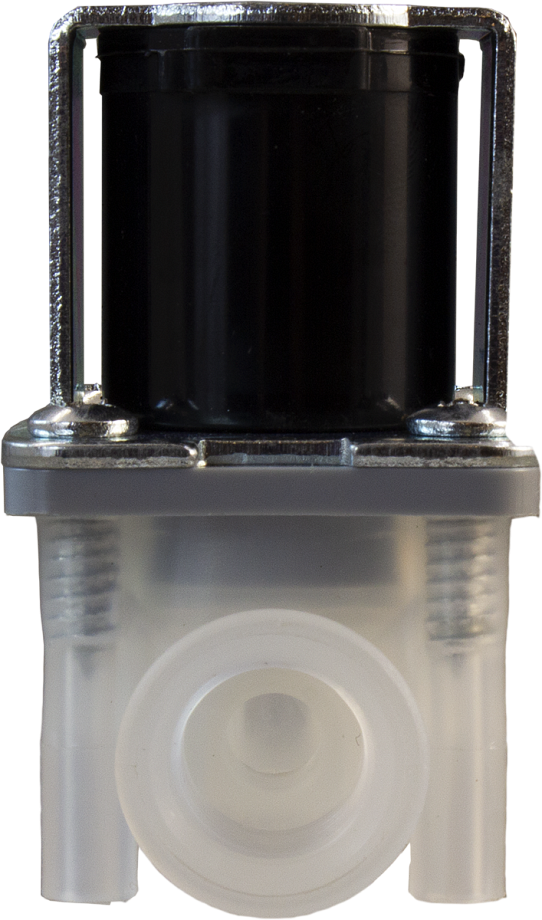

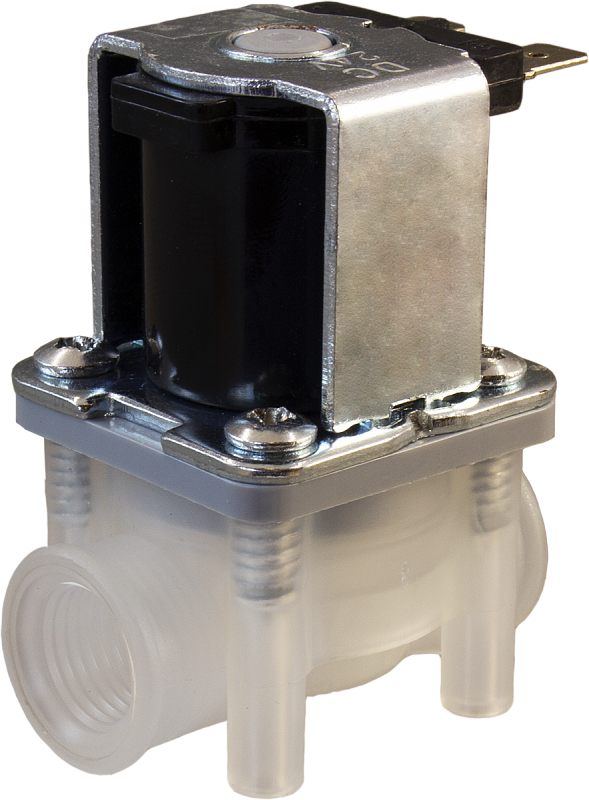

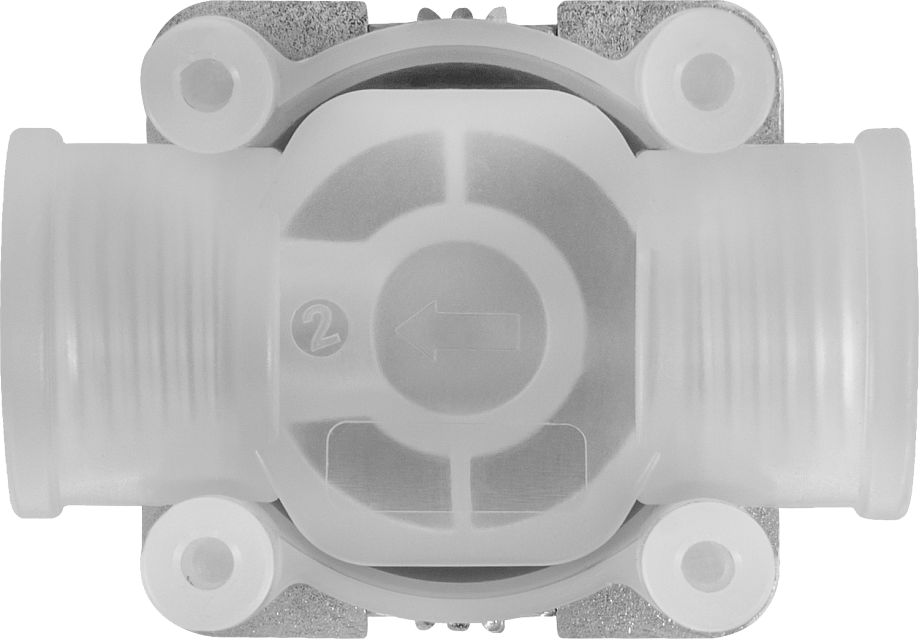

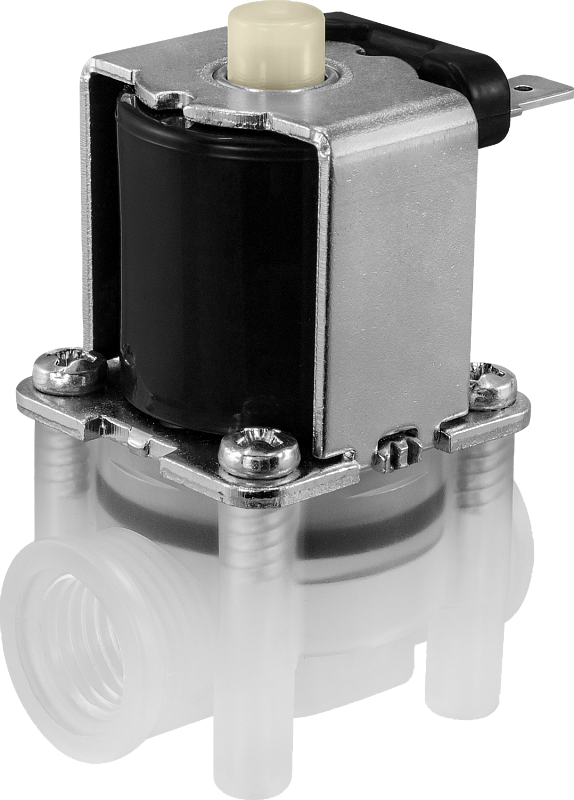

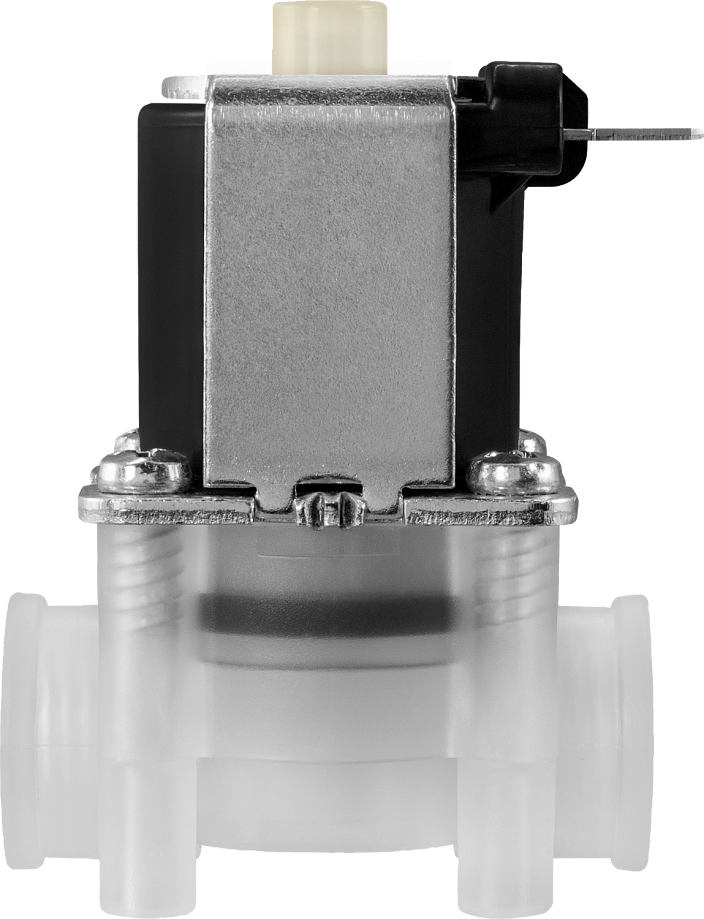

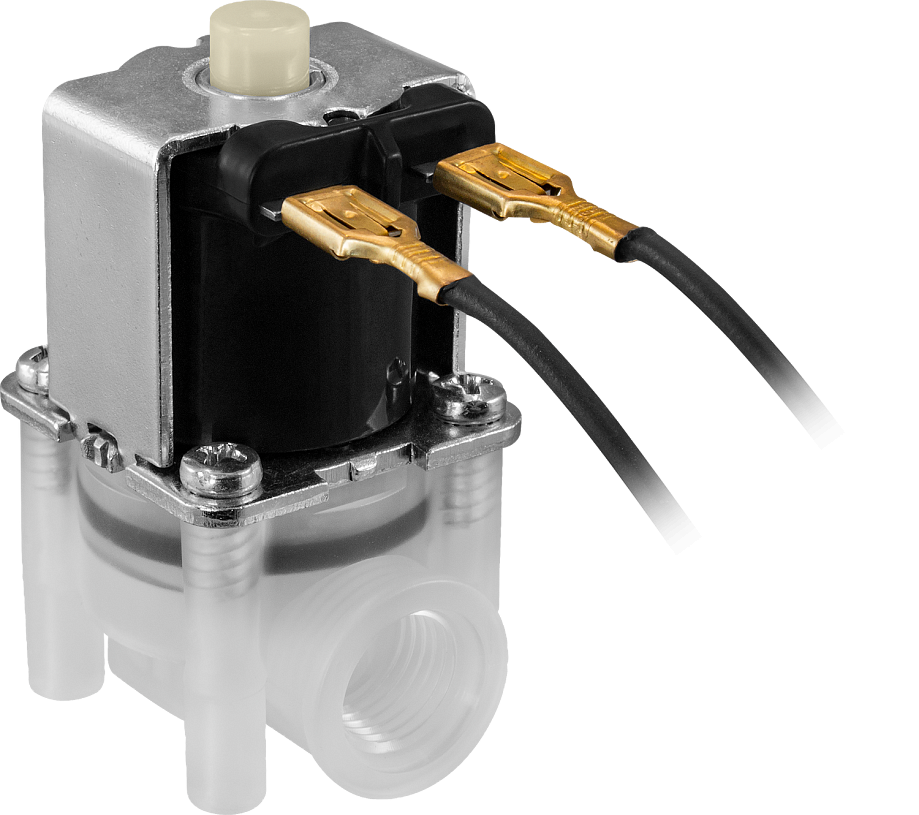

Клапан нормально открытый AR-YCWS10-02-22

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCWS10-02-22 предназначен для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,6 МПа
Диаметр условного прохода: 6,5 мм
Материал корпуса: полипропилен
Материал уплотнения: NBR
Присоединение: резьбовое K¼"

В закладки

999 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCWS10-02-22 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: полипропилен Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,6 МПа
Диаметр условного прохода	6,5 мм
Присоединение	Резьбовое K¼"
Катушка	SA41B, IP65
Питание	=36 В, =24 В, =12 В, =6 В * Работа клапана с катушками на другие напряжения не гарантируется
Мощность	5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-02-22-6,5-1/4-KLN	6,5	0,85	K¼"	0,02	0,6	120

Расшифровка обозначения клапана AR-YCWS10-02-22-6,5-1/4-XYZ:

AR-YCWS10-02-22 – модель клапана.
6,5 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: K – коническая резьба NPT.
Y – материал корпуса: L –полипропилен.

Z – материал уплотнения: N – NBR.

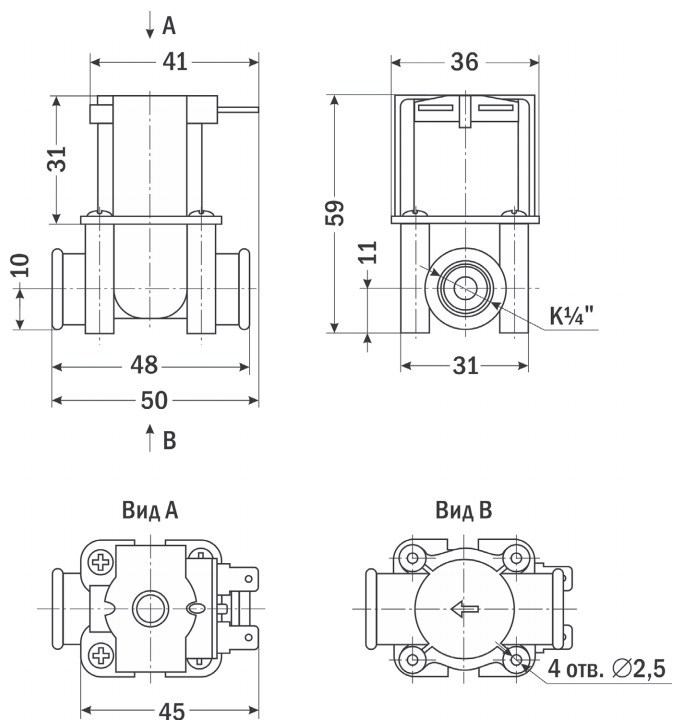

Габаритные размеры

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.12.2023	0.6 Мб
