Термопара на основе КТМС модульная высокотемпературная дТП165

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ХА(K), НН(N)
Диапазон измеряемых температур: −40…+1100°C, −40…+1250°С
Класс допуска: 1 или 2
Длина монтажной части: 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части: 20 мм
Тип спая: изолированный, неизолированный
Материал корпуса датчика: корунд CER795
Исполнение коммутационной головки: металл

В закладки

от 11 478 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Термопара дТП165 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;

– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Модель	ДТПN165	ДТПК165
Номинальная статическая характеристика	НН (N)	ХА (К)
Диапазон измеряемых температур	−40…+1250°C	−40…+1100°C
Условное давление	0,25...16 МПа (зависит от конструктивного исполнения)
Класс допуска датчика	1 или 2
Допустимое отклонение	±1,5°С (для 1 класса допуска датчика) ±2,5°С (для 2 класса допуска датчика)
Длина монтажной части (L)	250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части (D)	20 мм
Диаметр КТМС	4,5 мм
Тип спая	изолированный, неизолированный
Тепловая инерция	≤ 3 с (изолированный) ≤ 2 с (неизолированный)
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	корунд CER795
Степень защиты	IP65

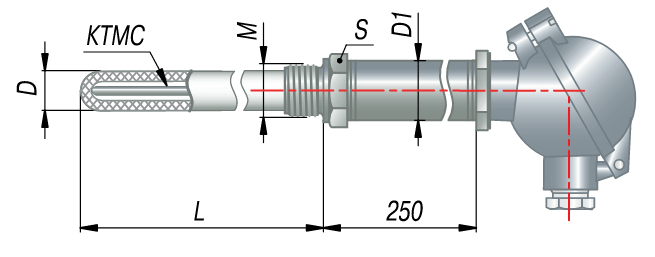

Габаритные размеры

L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм*
D = 20 мм
D1 = 30 мм
M = 27×2 мм**
S = 32 мм

* Длина монтажной части L выбирается при заказе

** По спец. заказу возможно изготовление датчика с трубной резьбой

Габаритные размеры коммутационной головки

Обозначение при заказе ДТПXX5

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.

Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2022-12-06-ЛВС

Артикул	Градуировка	Изоляция спая	Длина монтажной части, мм	Класс допуска	Срок поставки	Стоимость
дТПК(ХА) дТПN(HH)	Изолированный Неизолированный	250 320 400 500 630 800 1000 1250 1600 2000	- 1

Артикул	Градуировка	Изоляция спая	Длина монтажной части, мм	Класс допуска	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Градуировка	Изоляция спая	Длина монтажной части, мм	Класс допуска	Срок поставки	Стоимость
T43189	дТПК(ХА)	Изолированный	250	-	2...4 недели	11478 руб. – +
T43190	дТПN(HH)	Изолированный	250	-	2...4 недели	15702 руб. – +
T43191	дТПК(ХА)	Неизолированный	250	-	2...4 недели	По запросу ₽
T43192	дТПN(HH)	Неизолированный	250	-	2...4 недели	По запросу ₽
T43193	дТПК(ХА)	Изолированный	320	-	2...4 недели	По запросу ₽
T43194	дТПN(HH)	Изолированный	320	-	2...4 недели	По запросу ₽
T43195	дТПК(ХА)	Неизолированный	320	-	2...4 недели	По запросу ₽
T43196	дТПN(HH)	Неизолированный	320	-	2...4 недели	По запросу ₽
T43197	дТПК(ХА)	Изолированный	400	-	2...4 недели	11820 руб. – +
T43198	дТПN(HH)	Изолированный	400	-	2...4 недели	По запросу ₽
T43199	дТПК(ХА)	Неизолированный	400	-	2...4 недели	По запросу ₽
T43200	дТПN(HH)	Неизолированный	400	-	2...4 недели	По запросу ₽
T43201	дТПК(ХА)	Изолированный	500	-	2...4 недели	По запросу ₽
T43202	дТПN(HH)	Изолированный	500	-	2...4 недели	По запросу ₽
T43203	дТПК(ХА)	Неизолированный	500	-	2...4 недели	По запросу ₽
T43204	дТПN(HH)	Неизолированный	500	-	2...4 недели	По запросу ₽
T43205	дТПК(ХА)	Изолированный	630	-	2...4 недели	По запросу ₽
T43206	дТПN(HH)	Изолированный	630	-	2...4 недели	По запросу ₽
T43207	дТПК(ХА)	Неизолированный	630	-	2...4 недели	По запросу ₽
T43208	дТПN(HH)	Неизолированный	630	-	2...4 недели	По запросу ₽
T43209	дТПК(ХА)	Изолированный	800	-	2...4 недели	По запросу ₽
T43210	дТПN(HH)	Изолированный	800	-	2...4 недели	По запросу ₽
T43211	дТПК(ХА)	Неизолированный	800	-	2...4 недели	По запросу ₽
T43212	дТПN(HH)	Неизолированный	800	-	2...4 недели	По запросу ₽
T43213	дТПК(ХА)	Изолированный	1000	-	2...4 недели	По запросу ₽
T43214	дТПN(HH)	Изолированный	1000	-	2...4 недели	По запросу ₽
T43215	дТПК(ХА)	Неизолированный	1000	-	2...4 недели	По запросу ₽
T43216	дТПN(HH)	Неизолированный	1000	-	2...4 недели	По запросу ₽
T43217	дТПК(ХА)	Изолированный	1250	-	2...4 недели	По запросу ₽
T43218	дТПN(HH)	Изолированный	1250	-	2...4 недели	По запросу ₽
T43219	дТПК(ХА)	Неизолированный	1250	-	2...4 недели	По запросу ₽
T43220	дТПN(HH)	Неизолированный	1250	-	2...4 недели	По запросу ₽
T43221	дТПК(ХА)	Изолированный	1600	-	2...4 недели	По запросу ₽
T43222	дТПN(HH)	Изолированный	1600	-	2...4 недели	По запросу ₽
T43223	дТПК(ХА)	Неизолированный	1600	-	2...4 недели	По запросу ₽
T43224	дТПN(HH)	Неизолированный	1600	-	2...4 недели	По запросу ₽
T43225	дТПК(ХА)	Изолированный	2000	-	2...4 недели	По запросу ₽
T43226	дТПN(HH)	Изолированный	2000	-	2...4 недели	По запросу ₽
T43227	дТПК(ХА)	Неизолированный	2000	-	2...4 недели	По запросу ₽
T43228	дТПN(HH)	Неизолированный	2000	-	2...4 недели	По запросу ₽
T43229	дТПК(ХА)	Изолированный	250	1	2...4 недели	11478 руб. – +
T43230	дТПN(HH)	Изолированный	250	1	2...4 недели	15702 руб. – +
T43231	дТПК(ХА)	Неизолированный	250	1	2...4 недели	11478 руб. – +
T43232	дТПN(HH)	Неизолированный	250	1	2...4 недели	15702 руб. – +
T43233	дТПК(ХА)	Изолированный	320	1	2...4 недели	11478 руб. – +
T43234	дТПN(HH)	Изолированный	320	1	2...4 недели	15702 руб. – +
T43235	дТПК(ХА)	Неизолированный	320	1	2...4 недели	По запросу ₽
T43236	дТПN(HH)	Неизолированный	320	1	2...4 недели	По запросу ₽
T43237	дТПК(ХА)	Изолированный	400	1	2...4 недели	11820 руб. – +
T43238	дТПN(HH)	Изолированный	400	1	2...4 недели	16404 руб. – +
T43239	дТПК(ХА)	Неизолированный	400	1	2...4 недели	По запросу ₽
T43240	дТПN(HH)	Неизолированный	400	1	2...4 недели	По запросу ₽
T43241	дТПК(ХА)	Изолированный	500	1	2...4 недели	12324 руб. – +
T43242	дТПN(HH)	Изолированный	500	1	2...4 недели	18336 руб. – +
T43243	дТПК(ХА)	Неизолированный	500	1	2...4 недели	По запросу ₽
T43244	дТПN(HH)	Неизолированный	500	1	2...4 недели	По запросу ₽
T43245	дТПК(ХА)	Изолированный	630	1	2...4 недели	12918 руб. – +
T43246	дТПN(HH)	Изолированный	630	1	2...4 недели	20052 руб. – +
T43247	дТПК(ХА)	Неизолированный	630	1	2...4 недели	12918 руб. – +
T43248	дТПN(HH)	Неизолированный	630	1	2...4 недели	По запросу ₽
T43249	дТПК(ХА)	Изолированный	800	1	2...4 недели	14178 руб. – +
T43250	дТПN(HH)	Изолированный	800	1	2...4 недели	21774 руб. – +
T43251	дТПК(ХА)	Неизолированный	800	1	2...4 недели	По запросу ₽
T43252	дТПN(HH)	Неизолированный	800	1	2...4 недели	По запросу ₽
T43253	дТПК(ХА)	Изолированный	1000	1	2...4 недели	14772 руб. – +
T43254	дТПN(HH)	Изолированный	1000	1	2...4 недели	23394 руб. – +
T43255	дТПК(ХА)	Неизолированный	1000	1	2...4 недели	По запросу ₽
T43256	дТПN(HH)	Неизолированный	1000	1	2...4 недели	По запросу ₽
T43257	дТПК(ХА)	Изолированный	1250	1	2...4 недели	16374 руб. – +
T43258	дТПN(HH)	Изолированный	1250	1	2...4 недели	По запросу ₽
T43259	дТПК(ХА)	Неизолированный	1250	1	2...4 недели	По запросу ₽
T43260	дТПN(HH)	Неизолированный	1250	1	2...4 недели	По запросу ₽
T43261	дТПК(ХА)	Изолированный	1600	1	2...4 недели	25572 руб. – +
T43262	дТПN(HH)	Изолированный	1600	1	2...4 недели	35952 руб. – +
T43263	дТПК(ХА)	Неизолированный	1600	1	2...4 недели	По запросу ₽
T43264	дТПN(HH)	Неизолированный	1600	1	2...4 недели	По запросу ₽
T43265	дТПК(ХА)	Изолированный	2000	1	2...4 недели	По запросу ₽
T43266	дТПN(HH)	Изолированный	2000	1	2...4 недели	По запросу ₽
T43267	дТПК(ХА)	Неизолированный	2000	1	2...4 недели	По запросу ₽
T43268	дТПN(HH)	Неизолированный	2000	1	2...4 недели	По запросу ₽
