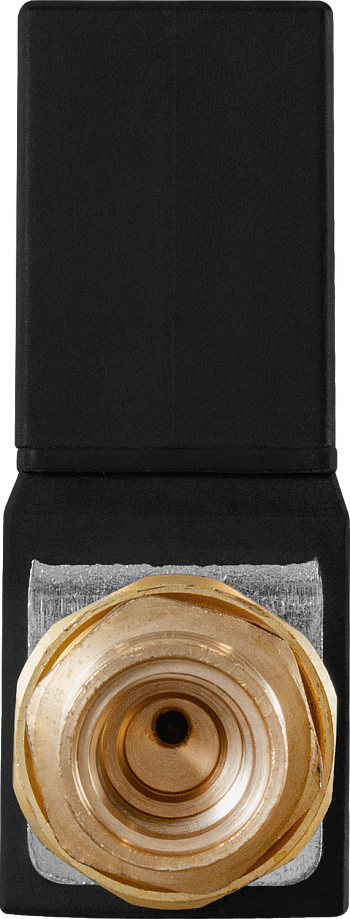

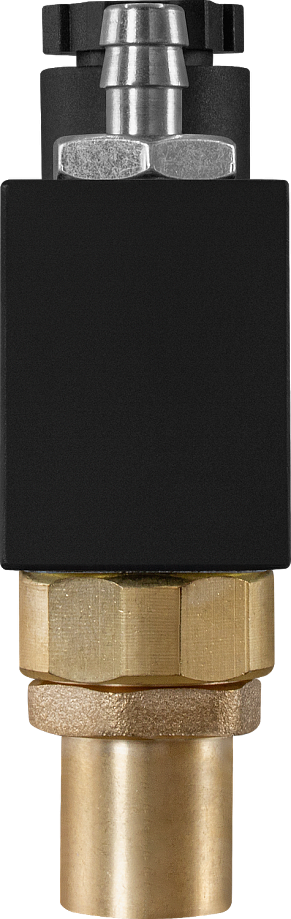

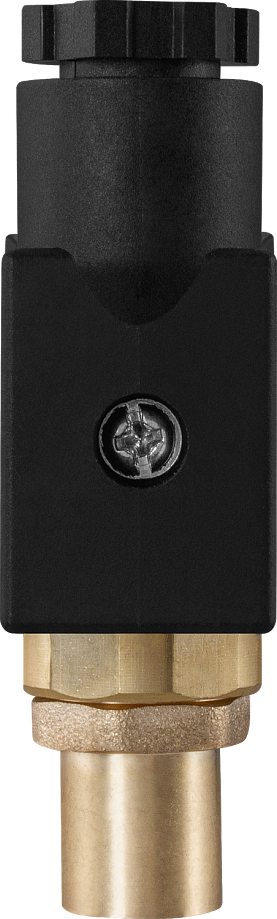

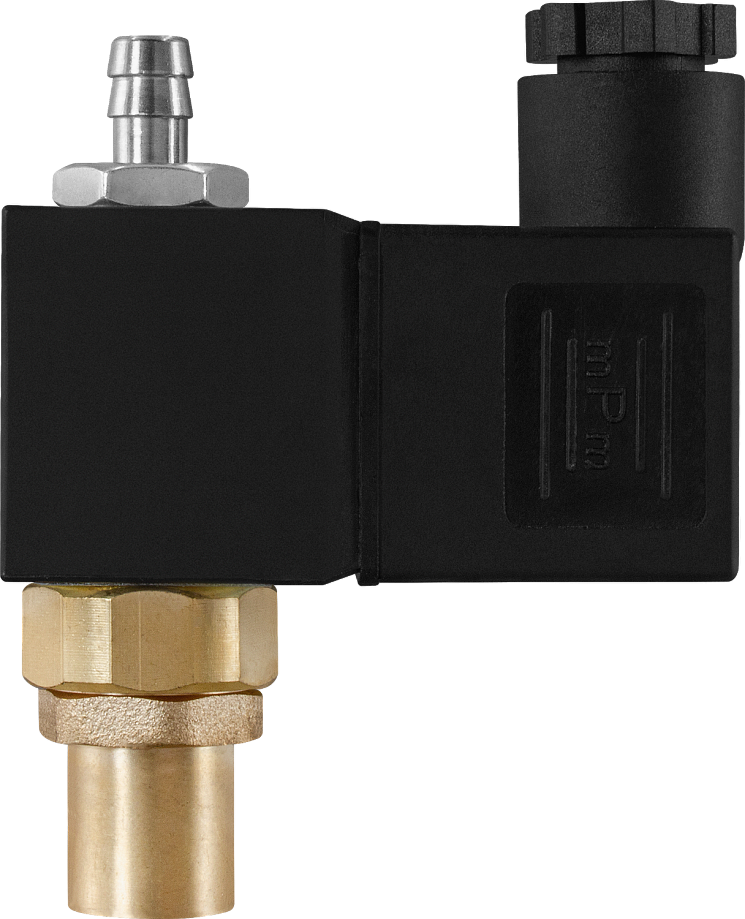

Клапан нормально открытый AR-5515-06

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −10...+120°С
Рабочее давление: 0…2 MПa
Диаметр условного прохода: 2 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: вход – штуцер ∅ 7,0 мм, выход – резьбовое G⅛"

Является аналогом:

Производитель	Ode	TORK
Модель/серия	4144XPV17	T-SV.R/T-SV.H

В закладки

от 2 206 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с поршнем AR-5515-06 для управления потоком рабочей среды в трубопроводе Особенности:

Срабатывание при нулевом давлении
Работа при высоком давлении до 2 МПа
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, спирт
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	2 мм
Присоединение	Вход – штуцер ∅ 7,0 мм, выход – резьбовое G⅛"
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5515-06-2-d7-CBV	2,0	0,09	Вход – штуцер ∅ 7,0 мм, выход – резьбовое ⅛"	0,0	2,0	127

Расшифровка обозначения клапана AR-5515-06-2-d7-XYZ:
AR-5515-06 – модель клапана.
2 – диаметр условного прохода в мм.
d7 – внешний диаметр штуцера в мм.
X – присоединение: C – штуцер.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

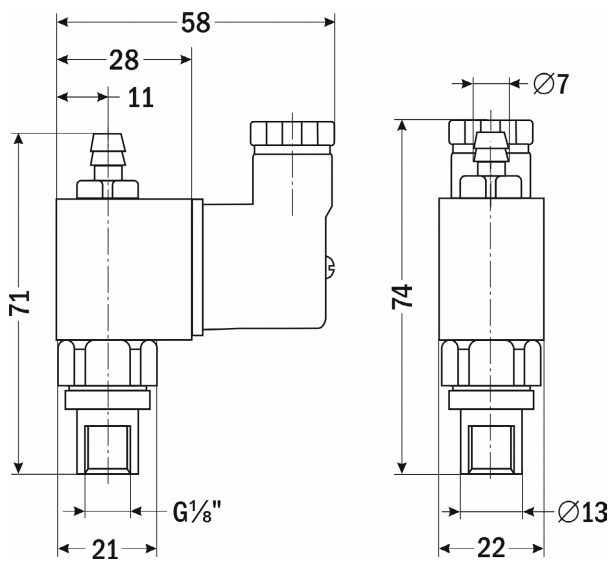

Габаритные размеры

Версия: 2022-05-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2023	0.5 Мб
