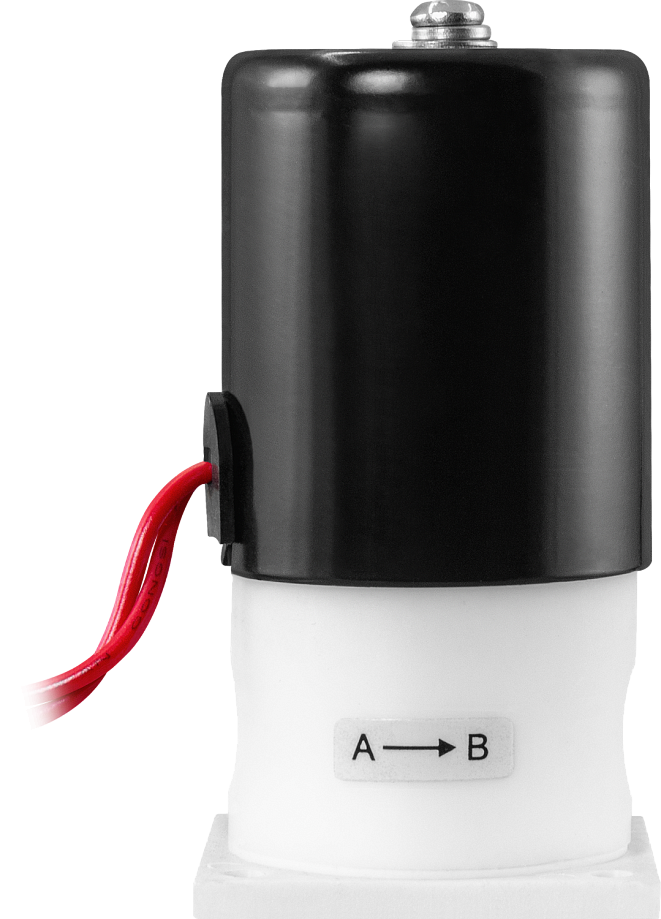

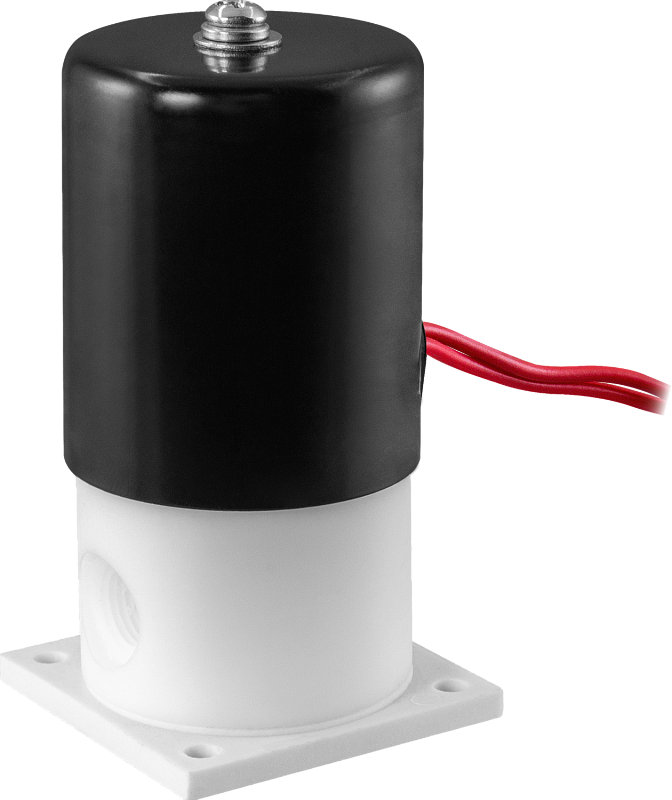

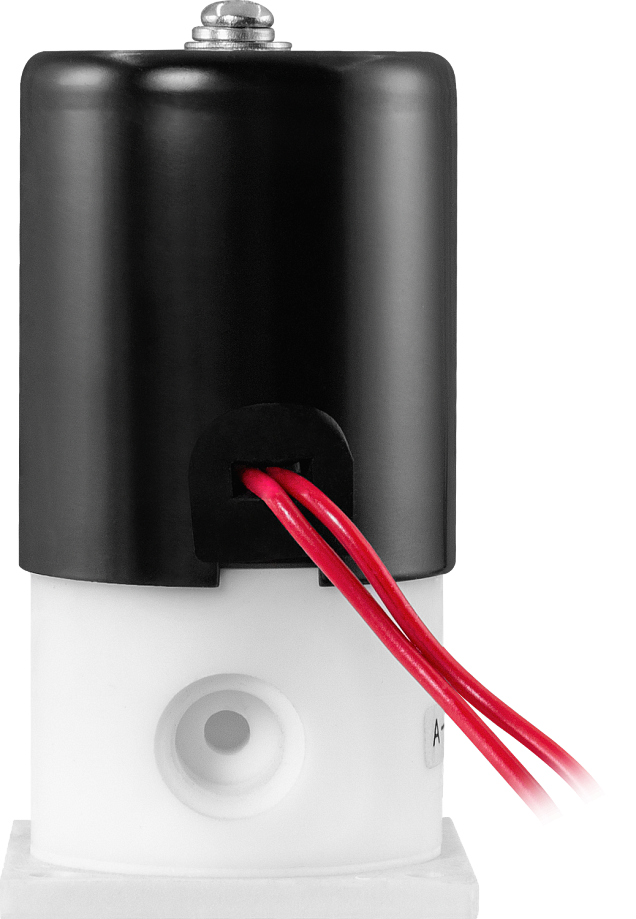

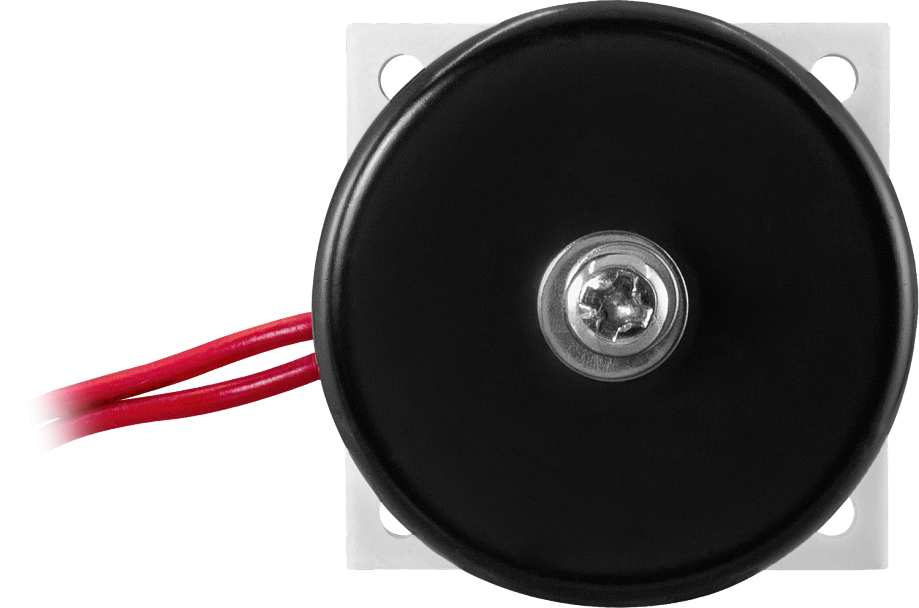

Соленоидный клапан (электромагнитный) AR-YCFP21
Для прибора имеется просмотр в 3D
Клапан соленоидный миниатюрный закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: cлабые и сильные кислоты и щелочи
- Температура рабочей среды: −20...180°С
- Рабочее давление: 0...0,4 МПа
- Диаметр условного прохода: 3...3,5 мм
- Материал корпуса: PTFE
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅛", G¼"
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCFP21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-10-05-КВА
Особенности:
- Использование на агрессивные среды: слабые и сильные кислоты и щелочи
- Изолированная от рабочей среды диафрагма
- Срабатывание при нулевом давлении
- Компактный размер

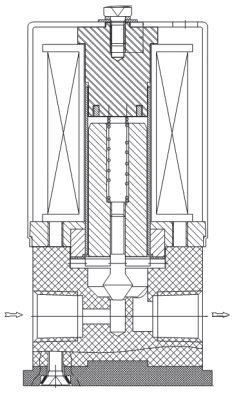

Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0...0,4 МПа |
| Диаметр условного прохода | 3...3,5 мм
|
| Присоединение | Резьбовое G⅛", G¼"
|
| Катушка | Y82B, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 35 ВА (AC), 30 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCFP21301 XPP | 3 | ⅛" | 0
| 0,4 | Y82B
| 0,24
|
| AR-YCFP21351 XPP | 3,5
| |||||
| AR-YCFP21302 XPP | 3
| ¼"
| ||||
| AR-YCFP21352 XPP | 3,5 |
| Габаритные размеры |
 |
Версия: 2016-10-05-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.10.2016 | 0.42 Мб |  |
