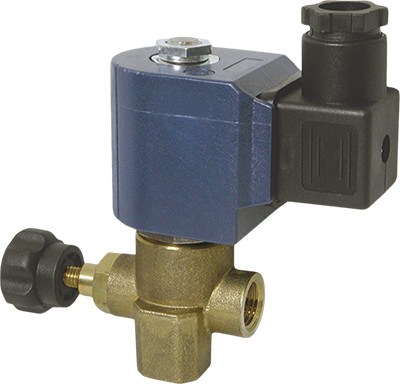

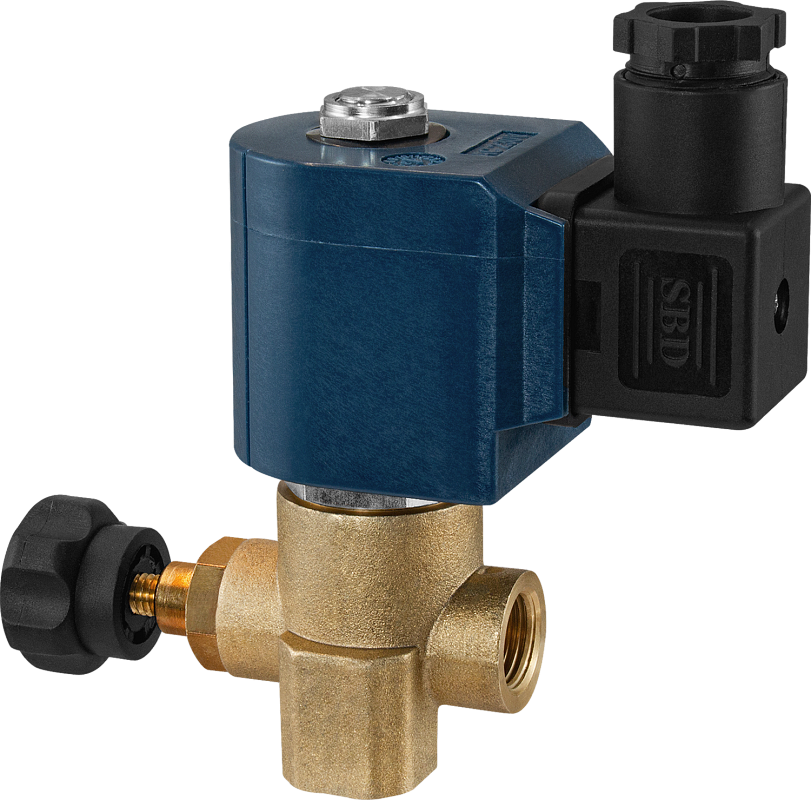

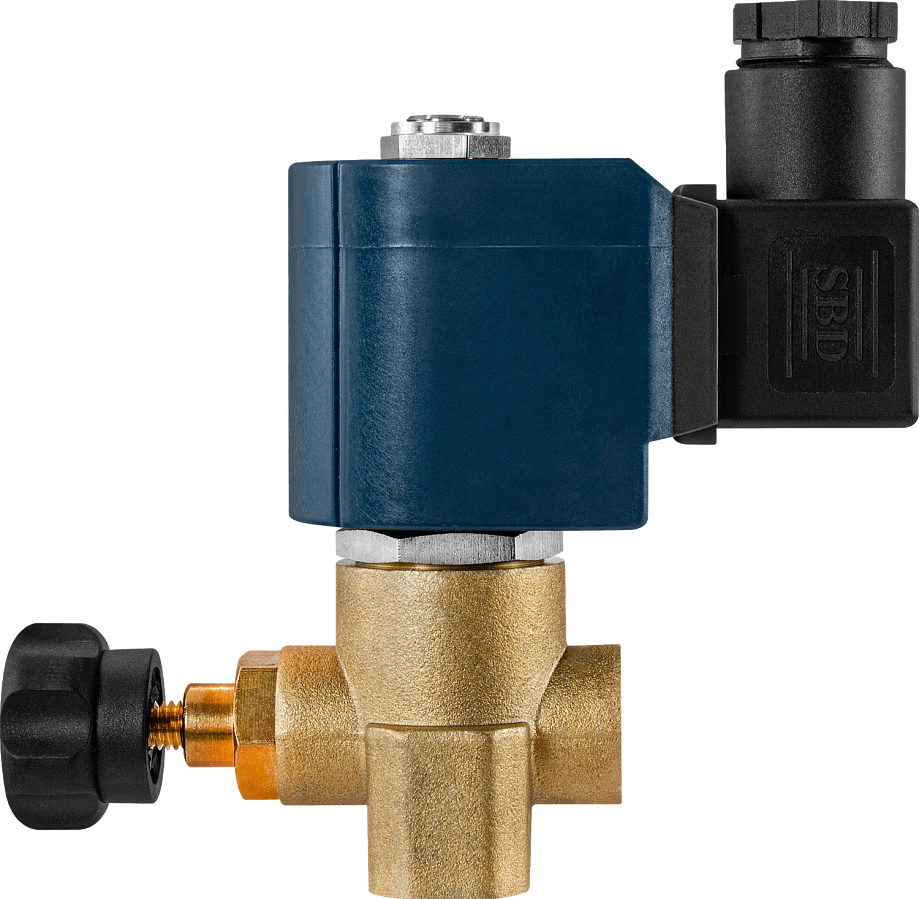

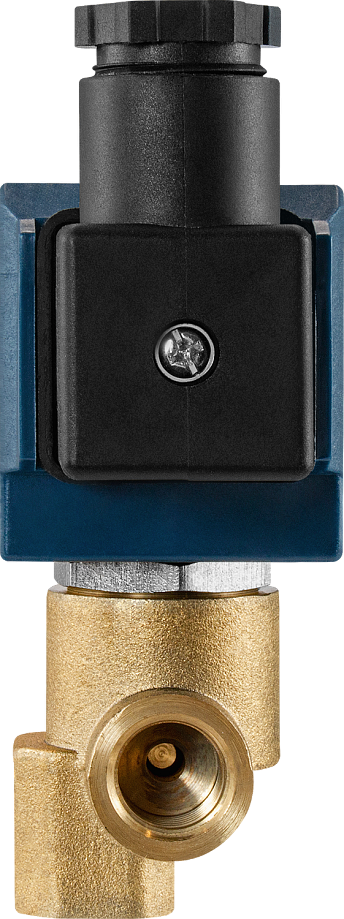

Соленоидный клапан (электромагнитный) AR-DL-6E
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы
- Температура рабочей среды: 0,1...180°С
- Рабочее давление: 0...2,5 МПа
- Диаметр условного прохода: 0...2,5 мм
- Материал корпуса: латунь
- Материал уплотнения: VITON
- Присоединение: резьбовое G¼"

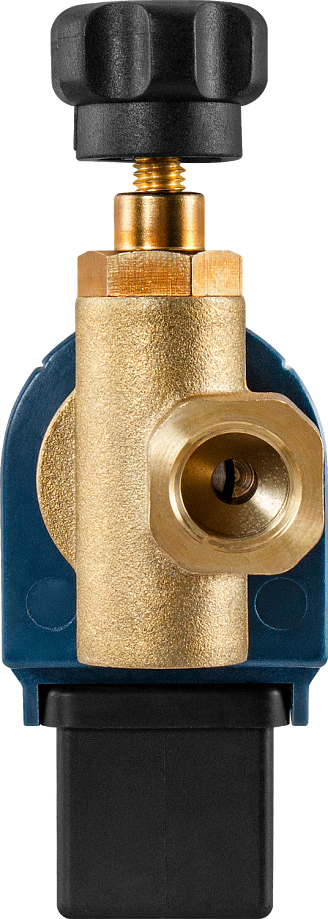

- Ручное регулирование Ду
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-DL-6E предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-12-19-КВА
Особенности:
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2,5 МПа

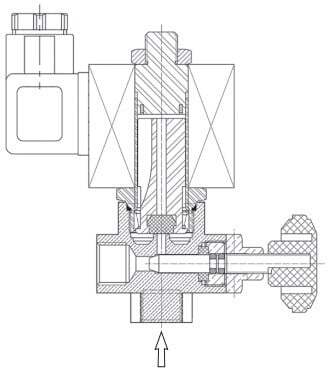

Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы |
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | 0,1...180°С |
| Рабочее давление | 0...2,5 МПа |
| Диаметр условного прохода | 0...2,5 мм (ручное регулирование)
|
| Присоединение | Резьбовое G¼" |
| Катушка | SB597, SB544, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В* |
| Мощность
| SB597: 21 ВА (АС), 12 Вт (DC)
SB544: 26 ВА (АС), 12 Вт (DC) |
* Кроме SB597
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-DL-6E GBV
| 0...2,5
| 0,18 | G¼"
| 0
| 2,5
| SB597, SB544
| 0,45
|

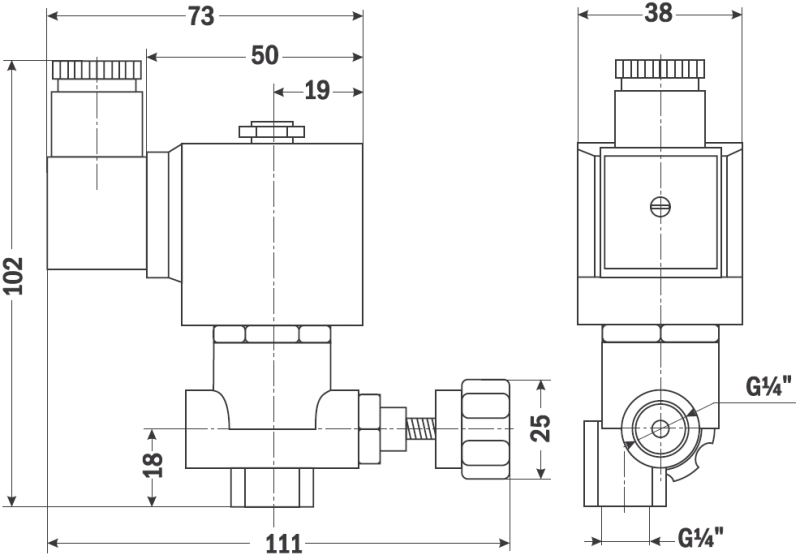

| Габаритные размеры |
 |
Версия: 2016-12-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 07.07.2018 | 0.41 Мб |  |
