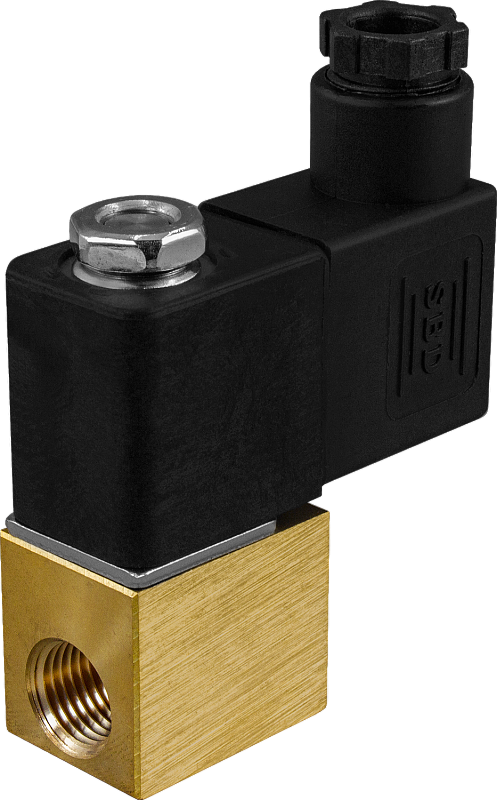

Клапан нормально закрытый AR-SB115

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, воздух, инертные газы, масла, светлые нефтепродукты
Температура рабочей среды: −10...+80°С
Рабочее давление: 0...0,7 МПа
Диаметр условного прохода: 1...2,5 мм
Материал корпуса: латунь
Материал уплотнения: NBR
Присоединение: резьбовое М4, М5, ⅛", ¼"

Является аналогом:

Производитель	TORK	ASCO	Ceme	Burkert
Модель/серия	T-MI	Серия 225	Серия 55	6011

В закладки

от 1 331 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-SB115 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Пониженное энергопотребление
Высокая частота срабатывания
Бесшумная работа
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, воздух, инертные газы, масла, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	NBR
Температура рабочей среды		−10...+80°С
Рабочее давление		0...0,7 МПа
Диаметр условного прохода		1...2,5 мм
Присоединение		Резьбовое М4, М5, ⅛", ¼"
Катушка		SB075, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		6,2 ВА (АС), 4,8 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-SB115-1-4-MBN	1,0	0,1	М4	0,0	0,7	210
AR-SB115-1-5-MBN	1,0	0,1	М5
AR-SB115-2-1/8-GBN	2,0	0,13	⅛"
AR-SB115-2-1/4-GBN	2,0	0,13	¼"
AR-SB115-2,5-1/8-GBN	2,5	0,2	⅛"
AR-SB115-2,5-1/4-GBN	2,5	0,2	¼"

Расшифровка обозначения на примере клапана AR-SB115-1-4-XYZ:
AR-SB115 – модель клапана.
1 – диаметр условного прохода в мм.
4 – размер резьбы в мм (для метр. резьбы; в дюймах – для трубной).
X – присоединение: M – метрическая резьба, G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.

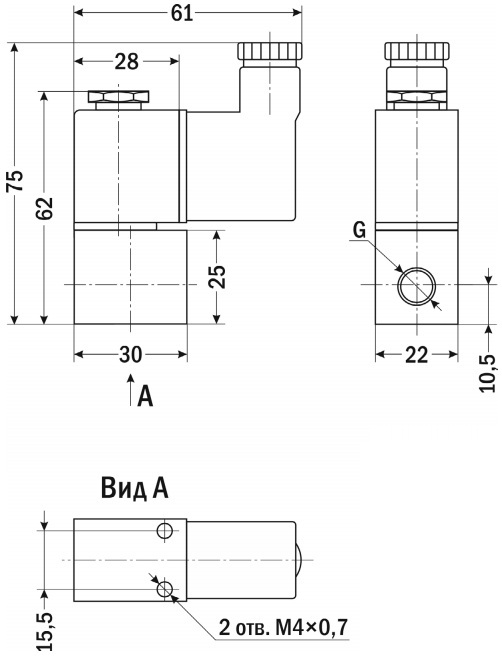

Габаритные размеры
G = M4, M5, ⅛", ¼"

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.47 Мб

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
1 2 2,5	M4 M5 1/4" 1/8"	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
E57276	2,5	1/4"	~220	Со склада (комплектация 1..72 часа)	1556 руб. – +
E57282	2,5	1/4"	~110	Со склада (комплектация 1..72 часа)	1656 руб. – +
E57288	2,5	1/4"	~24	Со склада (комплектация 1..72 часа)	1656 руб. – +
E57294	2,5	1/4"	=24	Со склада	1656 руб. – +

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
E57273	1	M4	~220	120 дней	1331 руб. – +
E57279	1	M4	~110	120 дней	1431 руб. – +
E57285	1	M4	~24	120 дней	1431 руб. – +
E57291	1	M4	=24	120 дней	1431 руб. – +
E57297	1	M4	=12	120 дней	1431 руб. – +
E57274	1	M5	~220	120 дней	1331 руб. – +
E57280	1	M5	~110	120 дней	1431 руб. – +
E57286	1	M5	~24	120 дней	1431 руб. – +
E57292	1	M5	=24	120 дней	1431 руб. – +
E57298	1	M5	=12	120 дней	1431 руб. – +
E57275	2	1/4"	~220	Снято с производства	1556 руб. – +
E57281	2	1/4"	~110	120 дней	1656 руб. – +
E57287	2	1/4"	~24	120 дней	1656 руб. – +
E57293	2	1/4"	=24	Снято с производства	1656 руб. – +
E57299	2	1/4"	=12	Снято с производства	1656 руб. – +
E57277	2	1/8"	~220	Снято с производства	1556 руб. – +
E57283	2	1/8"	~110	120 дней	1656 руб. – +
E57289	2	1/8"	~24	120 дней	1656 руб. – +
E57295	2	1/8"	=24	Снято с производства	1656 руб. – +
E57301	2	1/8"	=12	Снято с производства	1656 руб. – +
E57276	2,5	1/4"	~220	Со склада (комплектация 1..72 часа)	1556 руб. – +
E57282	2,5	1/4"	~110	Со склада (комплектация 1..72 часа)	1656 руб. – +
E57288	2,5	1/4"	~24	Со склада (комплектация 1..72 часа)	1656 руб. – +
E57294	2,5	1/4"	=24	Со склада	1656 руб. – +
E57300	2,5	1/4"	=12	Ожидается 2025.12.29	1656 руб. – +
E57278	2,5	1/8"	~220	Снято с производства	1556 руб. – +
E57284	2,5	1/8"	~110	120 дней	1656 руб. – +
E57290	2,5	1/8"	~24	120 дней	1656 руб. – +
E57296	2,5	1/8"	=24	Снято с производства	1656 руб. – +
E57302	2,5	1/8"	=12	Снято с производства	1656 руб. – +
