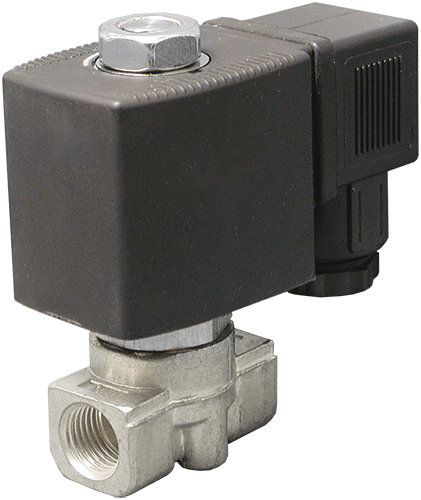

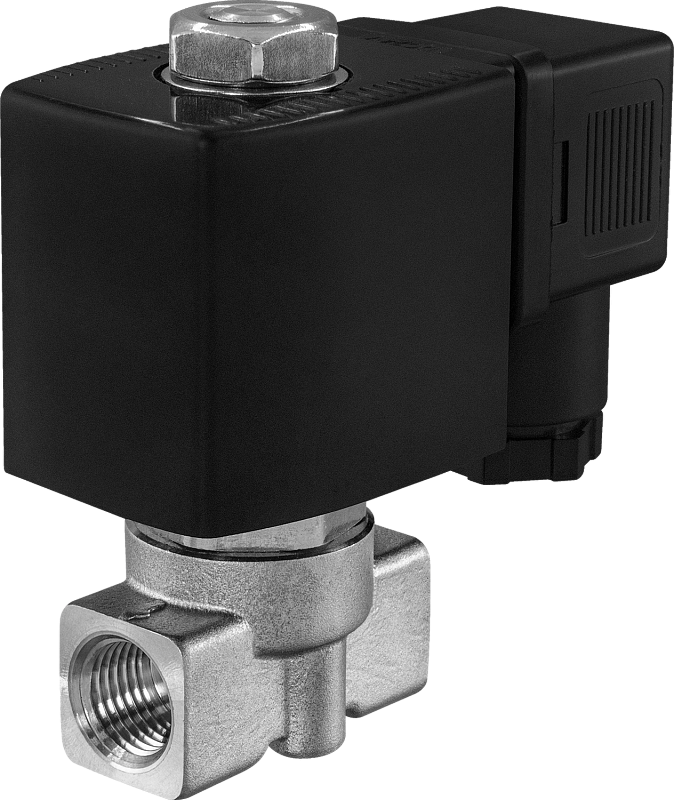

Клапан нормально закрытый AR-YCSM31-N2

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...0,3 МПа
Диаметр условного прохода: 5 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"

В закладки

от 3 596 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (13)
Все модификации ()
Отзывы (0)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31-N2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный клапан на наибольшее количество сред
Возможность срабатывания при нулевом давлении
Компактный размер

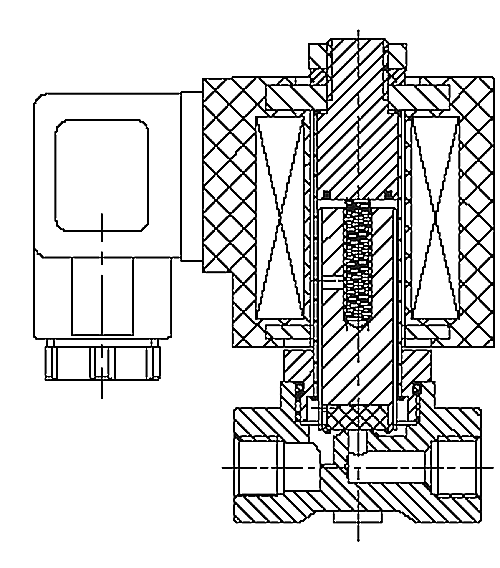

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, спирт
Материал корпуса и уплотнения		Нержавеющая сталь с PTFE
Температура рабочей среды		−20...+180°С
Рабочее давление		0...0,3 МПа
Диаметр условного прохода		5 мм
Присоединение		Резьбовое G⅜"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASEx543* IP65	23 ВА		V	V		V
ASEx543* IP65	13 Вт						V	V
ASE11H** IP65	4,5 ВА		V	V
ASE11H** IP65	8 Вт						V	V

* Взрывозащищенная катушка

** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCSM31-N2-5-3/8-GSP	5,0	0,61	⅜"	0,0	0,3	405

Расшифровка обозначения на примере клапана AR-YCSM31-N2-5-3/8-XYZ:
AR-YCSM31-N2 – модель клапана;
5 – диаметр условного прохода, в мм;
3/8 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

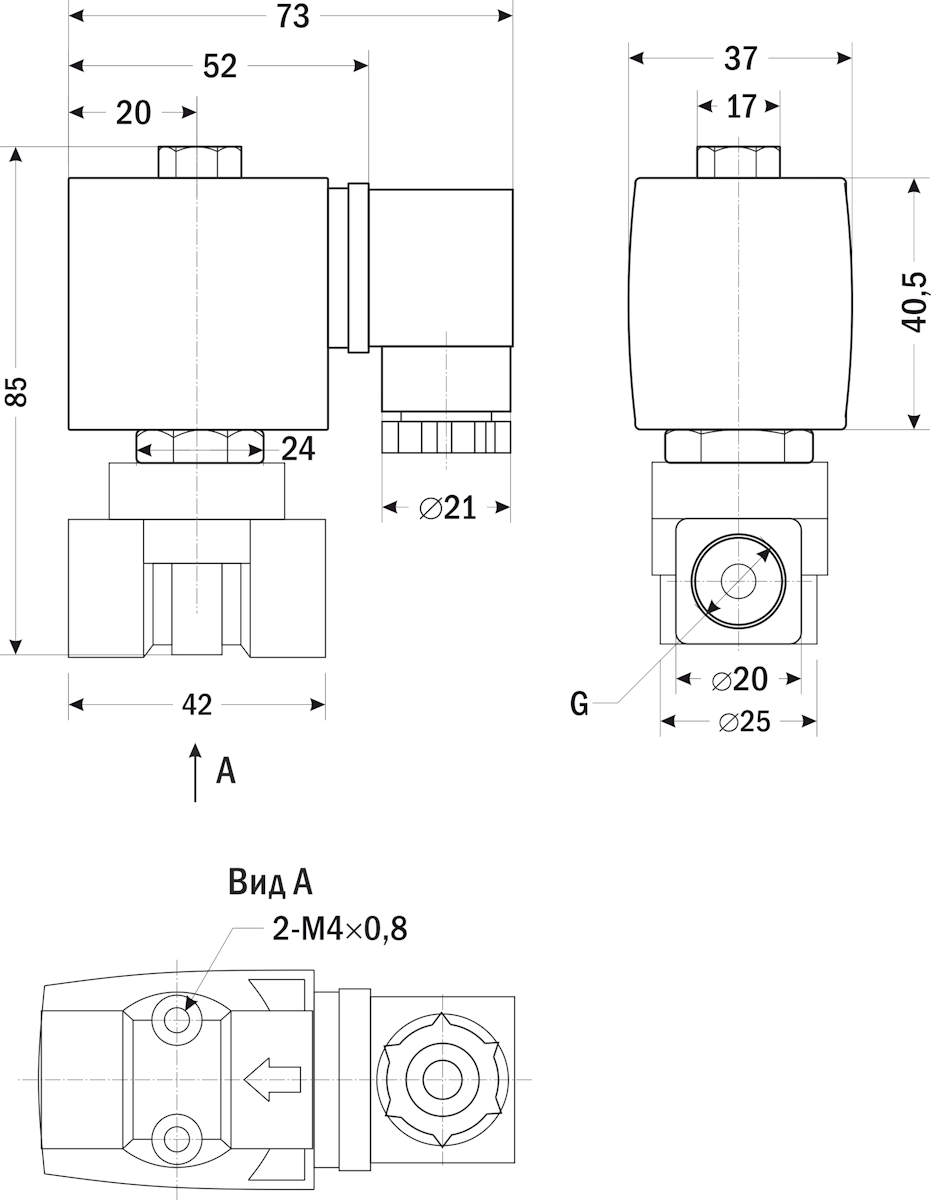

Габаритные размеры

Версия: 2025-05-12-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.05.2025	0.54 Мб

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
S91H ASE11H ASEx543	~380 ~220 ~110 ~36 ~24 =24 =12 =6

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
T26453	S91H	~380	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26454	S91H	~220	Со склада	3596 руб. – +
T26457	S91H	~110	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26460	S91H	~36	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26461	S91H	~24	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26463	S91H	=24	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26466	S91H	=12	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26469	S91H	=6	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26455	ASE11H	~220	Со склада (комплектация 1..72 часа)	5255 руб. – +
T26464	ASE11H	=24	Со склада (комплектация 1..72 часа)	5355 руб. – +
T26456	ASEx543	~220	Со склада (комплектация 1..72 часа)	10011 руб. – +
T26459	ASEx543	~110	Со склада (комплектация 1..72 часа)	10111 руб. – +
T26468	ASEx543	=12	Со склада (комплектация 1..72 часа)	10111 руб. – +

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
T26453	S91H	~380	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26454	S91H	~220	Со склада	3596 руб. – +
T26457	S91H	~110	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26460	S91H	~36	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26461	S91H	~24	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26463	S91H	=24	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26466	S91H	=12	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26469	S91H	=6	Со склада (комплектация 1..72 часа)	3696 руб. – +
T26455	ASE11H	~220	Со склада (комплектация 1..72 часа)	5255 руб. – +
T26458	ASE11H	~110	120 дней	5355 руб. – +
T26462	ASE11H	~24	120 дней	5355 руб. – +
T26464	ASE11H	=24	Со склада (комплектация 1..72 часа)	5355 руб. – +
T26467	ASE11H	=12	120 дней	5355 руб. – +
T26456	ASEx543	~220	Со склада (комплектация 1..72 часа)	10011 руб. – +
T26459	ASEx543	~110	Со склада (комплектация 1..72 часа)	10111 руб. – +
T26465	ASEx543	=24	120 дней	10111 руб. – +
T26468	ASEx543	=12	Со склада (комплектация 1..72 часа)	10111 руб. – +
